1 Einbau eines MP3-Players im Pkw BTK 096

2 Inhaltsverzeichnis - Was ist das Ohmsche Gesetz - Zeichnung eines Stromkreises mit einer Sicherung und einem Spannungs- und Strommessgerät -Stromkreis mit einem Relais mit einer Durchlassrichtung gepolten Diode -Der Transistor

3 Das Ohmsche Gesetz Das Ohmsche Gesetz beschreibt den Zusammenhang zwischen Strom, Spannung und Widerstand in einem geschlossenen Stromkreis. Mit Hilfe des Ohmschen Gesetzes lassen sich die drei Grundgrößen eines Stromkreises berechnen, wenn mindestens zwei davon bekannt sind. Die drei Grundgrößen sind Spannung, Strom und der Widerstand.

4 Das Ohmsche Gesetz Das magische Dreieck kann als Hilfestellung verwendet werden um die verschiedenen Formeln des Ohmschen Gesetzes zu ermitteln. Den Wert, der berechnet werden soll, wird herausgestrichen. Mit den beiden übrigen Werten wird das Ergebnis ausgerechnet. U = Spannung ( V Volt ) R = Wiederstand ( Ω Ohm ) I = Stom ( A Amper )

5 Zeichnung eines Stromkreises mit einer Sicherung und einem Spannungs- und Strommessgerät

6 Stromkreis mit einem Relais mit einer Durchlassrichtung gepolten Diode

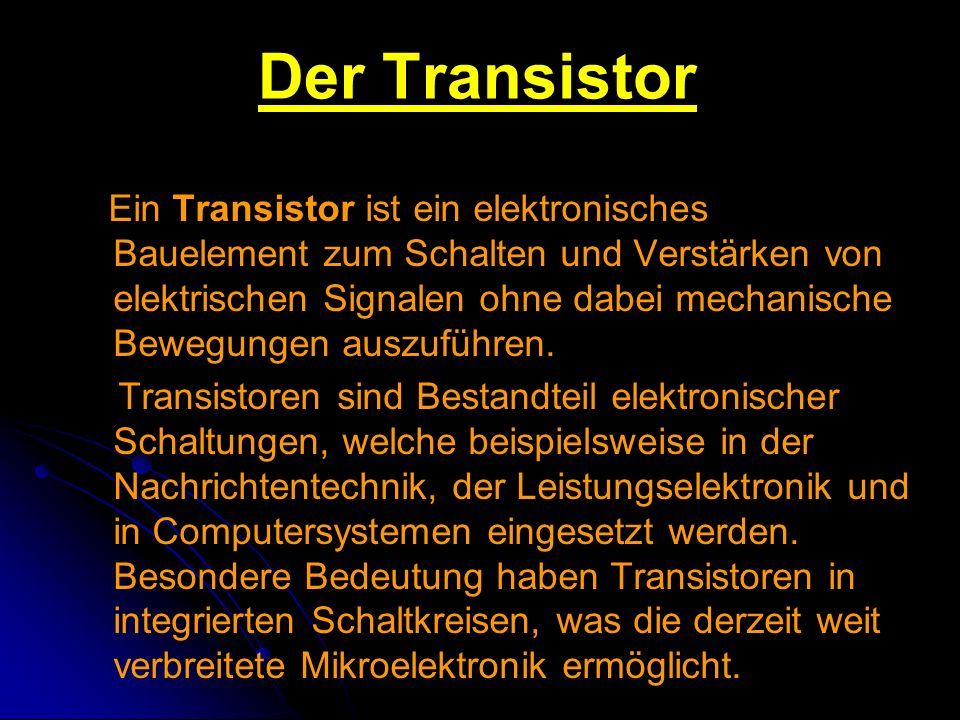

7 Der Transistor Ein Transistor ist ein elektronisches Bauelement zum Schalten und Verstärken von elektrischen Signalen ohne dabei mechanische Bewegungen auszuführen. Transistoren sind Bestandteil elektronischer Schaltungen, welche beispielsweise in der Nachrichtentechnik, der Leistungselektronik und in Computersystemen eingesetzt werden. Besondere Bedeutung haben Transistoren in integrierten Schaltkreisen, was die derzeit weit verbreitete Mikroelektronik ermöglicht.

8 The End Alexander Jäger / Michael Elsermann
