1 Vortrag Perkussionsinstrumente 3. Membranen, Platten und Schalen Analogien: 1-D-System2-D-System ideale Saite ideale Membran steife Saite steife Membran Stab Platte gekrümmter Stab Schale, Glocke Knotenpunkt Knotenlinie

2 Vortrag Perkussionsinstrumente 3.1. Membranen Massendichte: Spannung: T ds= Spannkraft senkrecht zu Rand jedes Flächenelements = (konstante) Oberflächenspannung der Membran Kleine Auslenkung ( lineare Näherung ): 2-D-Wellengleichung: Koordinatenwahl Form der Einspannung (Transversalschwingung) x y z Einspannung Rechteckmembran Kreismembran

3 Vortrag Perkussionsinstrumente θ T ds F Statische Auslenkung: Membran widersteht keiner Kraft mit Angriffspunkt Saite Membran = 0 für Angriffspunkt

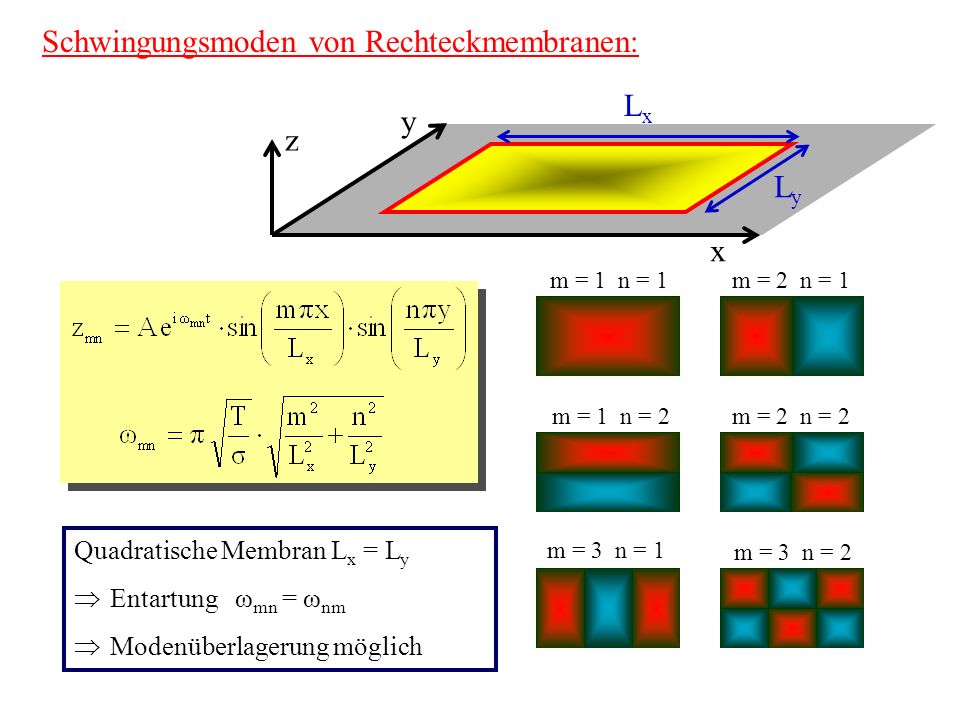

4 Vortrag Perkussionsinstrumente Schwingungsmoden von Rechteckmembranen: x y z LxLx LyLy m = 1 n = 1m = 2 n = 1 m = 1 n = 2m = 2 n = 2 m = 3 n = 1 m = 3 n = 2 Quadratische Membran L x = L y Entartung ω mn = ω nm Modenüberlagerung möglich

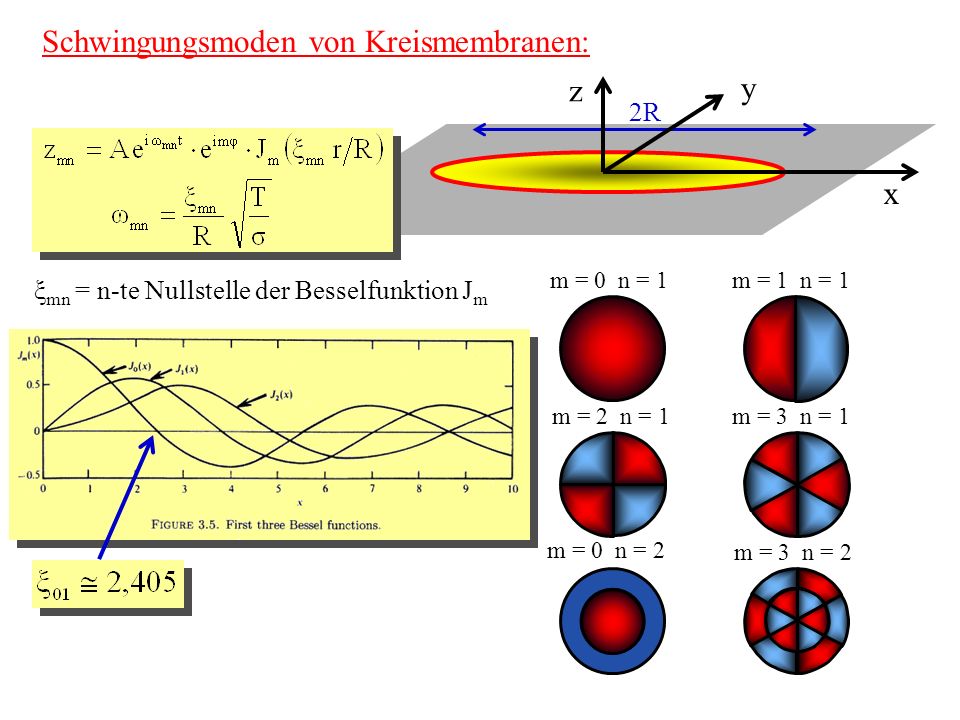

5 Vortrag Perkussionsinstrumente Schwingungsmoden von Kreismembranen: m = 0 n = 1m = 1 n = 1 m = 2 n = 1m = 3 n = 1 m = 0 n = 2 m = 3 n = 2 2R x y z ξ mn = n-te Nullstelle der Besselfunktion J m

6 Vortrag Perkussionsinstrumente Frequenzfolge bei idealen Kreismembranen:

7 Vortrag Perkussionsinstrumente Kreismembran Applet

8 Vortrag Perkussionsinstrumente 3.2. Dünne isotrope Platten x y z frei / einfach unterstützt / eingespannt h Massendichte: a) Longitudinale Wellen: nicht-dispersiv; keine signifikante Schallabstrahlung Unendliches Medium (rel. zu λ)Dünne (rel. zu λ) Balken / Platten

9 Vortrag Perkussionsinstrumente Massendichte: b) Transversale Wellen: nicht-dispersiv; keine signifikante Schallabstrahlung (zweidimensionales Analogon zu Torsionsschwingungen von Stäben) Unendliches Medium oder unendlich große, flache Platten (rel. zu λ) x y z frei / einfach unterstützt / eingespannt h

10 Vortrag Perkussionsinstrumente x y z frei / einfach unterstützt / eingespannt h Massendichte: c) Biege/Verformungs-Wellen: dispersiv; signifikante Schallabstrahlung (zweidimensionale Verallgemeinerung der Balken-Biegeschwingung) Wellengleichung: Dispersionsrelation: (nichtlinear) Phasengeschwindigkeit: Gruppengeschwindigkeit:

11 Vortrag Perkussionsinstrumente Beispiel: Die dünne Rechteckplatte z h LxLx LyLy Einfache Unterstützung: Knotenlinien (m,n) wie Membran Andere Randbedingungen: Gekrümmte Knotenlinien durch Mischung der (m,n) und (n,m) Membranmoden für |m – n| = 2,4,6,... Freie Platte: ( i.A. schwieriges Problem ) (x,y) – Kopplung

12 Vortrag Perkussionsinstrumente Messung an freier Aluminiumplatte L x / L y L x = const. (x,y) – Kopplung bei L x L y : Ringmode Diagonal- Mode (X-Mode) Modenaustausch

13 Vortrag Perkussionsinstrumente Fundamentalmoden quadratischer Platten: frei ( ν = 0,3 )einfach unterstützteingespannt ( 1, 1 )( 1, 1 )( 0, 0 )( 0, 0 )( 0, 0 )( 0, 0 )

14 Vortrag Perkussionsinstrumente Moden quadratischer Platten: frei ( ν = 0,3 ) eingespannt

15 Vortrag Perkussionsinstrumente Strahlung einer Kreismembran in einer Schallwand m = 0 n = 1 Fundamentalmode Qualitativ wie starre Kreisplatte Effizienter Strahler Quantitativ unterschiedlich: u( r' ) J 0 ( k r' ) m = 0 n = 2 m = 0 Moden: Verbleibende Netto-Monopolkomponente Schwache Strahler m = 1 n = 1 m = 2 n = 1m = 3 n = 1 m = 3 n = 2 m > 0 Moden: Keine Monopolkomponente Völlig ineffiziente Strahler

16 Vortrag Perkussionsinstrumente Perkussionsinstrumente -Trommeln

17 Vortrag Perkussionsinstrumente Perkussionsinstrumente -Trommeln: Geschichte Trommeln sind praktisch so alt wie die Menschheit. Ausgenommen die menschliche Stimme stellen Sie die ältesten Musikinstrumente dar! Die ersten Trommel waren wahrscheinlich Holzstücke über Erdlöchern und etwas später hohle Baumstümpfe! Die ältesten bekannten Trommeln mit Membranen sind 5000 Jahre alt. Die Membran bestand aus Fischhaut oder Wildleder. In der Kulturgeschichte des Menschen spielten Trommeln in der Musik allgemein vor allem aber in religiösen Ritualen und Festen eine wichtige Rolle!

18 Vortrag Perkussionsinstrumente Perkussionsinstrumente -Trommeln : Kategorisierung Alle Trommeln lassen sich grob in 2 Hauptkategorien einteilen: Solche die ein gutes Gefühl für die Tonhöhe vermitteln und solche, die das nicht tun. Zur ersten Gruppe gehören z.B. kettledrums und tabla. Zur zweiten Gruppe gehören bass drum, snare drum, tom-toms, bongos, congas… Als schwingungsfähige Systeme unterteilt man Trommeln in 3 Gruppen: solche mit von der Membran abgeschlossenem Resonanzkörper (kettledrums), solche mit Luft zu beiden Seiten der Membran (tom-toms, Tambourine) und solche mit einem durch 2 Membranen isolierten Hohlraum (bass drum und snare drum).

19 Vortrag Perkussionsinstrumente Perkussionsinstrumente -Trommeln kettledrums oder timpani sind die wichtigsten Trommeln in modernen Orchestern. Ihre Bedeutung resultiert vor allem aus den Einstellungsmöglichkeiten. Eine timpani kann in etwa eine Quinte (5 Töne) je nach Membranspannung abdecken. Über die Pedale kann der Spieler einen weiteren Ton hinzufügen. Die Moden einer idealen Membran sind nicht harmonisch. Eine gut eingestellte timpani einen Grundton und nur 2 oder 3 Obertöne. Der Grundton stammt dabei von der 1,1 mode.

20 Vortrag Perkussionsinstrumente Aufbau einer Kesselpauke SeitenansichtAufsicht

21 Vortrag Perkussionsinstrumente Energieverlust Es gibt vier hauptsächliche Ursachen für den Energieverlust einer Membran in einer Trommel: 1. Schallabstrahlung 2.Mechanische Verluste in der Membran 3.Wärmeverlust der eingeschlossenen Luft 4.Mechanische Verluste in den Außenwänden

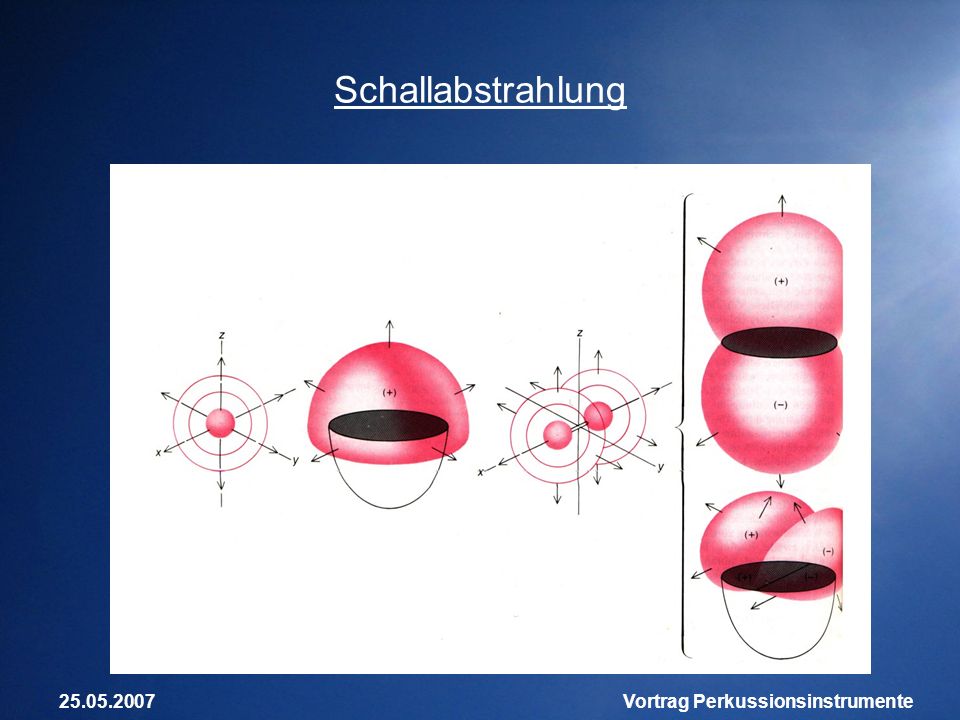

22 Vortrag Perkussionsinstrumente Schallabstrahlung

23 Vortrag Perkussionsinstrumente Schallabstrahlung

24 Vortrag Perkussionsinstrumente Das Schlagzeug Bass-Drum Snare Toms Hi Hat Crashbecken

25 Vortrag Perkussionsinstrumente

26 Vortrag Perkussionsinstrumente Elektronisches Drumset

27 Vortrag Perkussionsinstrumente Bass Drums Erzeugt die höchste Leistung aller Instrumente in einem Orchester (bis zu 20W) Normaler Durchmesser cm Meist 2 Membranen, unterschiedlich stark gespannt Mylarmembranen (Polyester), manchmal auch Kalbsfell für große Konzertbassdrums Schlagfell (batter) ist stärker gespannt als das Resonanzfell (carry) (Unterschied von bis zu 75%), Sound erscheint verstärkt und klingt schneller ab Für Soli wird auch das Gegenteil empfohlen, bzw. beide auf gleiche Spannung

28 Vortrag Perkussionsinstrumente Bass Drums Moden sind überraschend nahe einer harmonischen Serie Ab 200Hz entstehen viele unharmonische Anteile (ca. 160) Interessante Kopplungseffekte für die niedrigsten Moden Bei gleicher Spannung 0,1 einfacher 2-Massen-Oszillator mit: f 1 =f 0 f 2 =sqrt(f 0 ^2+2f c ^2) f c : Kopplungsfrequenz, die von der Beschaffenheit des Luftvolumens und der Membranmassen abhängt f c = 67 Hz für 0,1 ModenCarry bei kleinerer Spannung Gleiche Spannung Batter und Carry 0,13944, 104 1,18076, 82 2, , , ,

29 Vortrag Perkussionsinstrumente Bass Drums Entfernt man das Resonanzfell, ändert sich nur wenig gegenüber den Frequenzen bei Carry auf kleinerer Spannung Abklingraten ca. 3-9 dB/s Steigt auf 6-11 dB/s, wenn man Spannungen von Carry und Batter angleicht Ohne Carry: 3-8 dB/s Oberflächenspannung einer Membran steigt beim Schwingen mit einer endlichen Amplitude ΔT ~ d 2 f ~ (T 0 +ΔT) ~ (T 0 + d 2 ) daher hat jede Mode eine höhere Frequenz, im Moment des Anschlags, die dann mit Abklingen der Amplitude kleiner wird Typische Amplitude 6mm Frequenz – Shift von 10%, was ungefähr einem ganzen Ton entspricht

30 Vortrag Perkussionsinstrumente Snare Drums Typische Maße: 35cm Durchmesser, 13-25cm Tiefe An der unteren Membran befinden sich gespannte Metalldrähte ergeben typischen Snaresound Bei Anschlag der oberen Membran, schwingen die Snareseiten gegen die Membran Kopplungen der Membranen wie bei Bass Eingeschlossene Luft und/oder das Gehäuse Paare von Moden

31 Vortrag Perkussionsinstrumente Snare Drum Bei ersten beiden Moden schwingen Batter und Snare gleich oder entgegen (kann wiederum mit einem simplem 2-Massen Modell beschrieben werden) Bei Mode 3 und 4 sind Berechnungen wesentlich komplizierter Offensichtlich muss die Luft jedoch bei Mode 3 einen größeren Weg zurück legen als bei Mode 4, was den Frequenzunterschied erklärt

32 Vortrag Perkussionsinstrumente Snare Drum

33 Vortrag Perkussionsinstrumente Snare Action Kopplung zwischen Snare und Membran hängt von der Masse der Federkonstante der Snares Bei genügend großer Anschlagamplitude lösen sich die Snares von der Membran ab einem bestimmten Zeitpunkt im Schwingungszyklus und schwingen die Membran zurück charakteristischer Snare Sound Je größer die Spannung der Snares, umso größer ist die dazu benötigte Amplitude Zu Beginn verhält sich die Geschwindigkeit der Snare sinusförmig, wobei Periodendauer größer als die der Membran ist Dadurch kehrt die Membran erst ihre Richtung um und verliert dann den Kontakt zur Snare Anschließend schlagen beide stark zusammen bei der Rückwärtsbewegung charakteristischer Snare Sound

34 Vortrag Perkussionsinstrumente Snare Action

35 Vortrag Perkussionsinstrumente Snare Action

36 Vortrag Perkussionsinstrumente Tom Toms Durchmesser 20-45cm, 20-50cm Tiefe Eine oder zwei Membranen Toms mit Verstärkung im Zentrum geben klarere Töne, was daran liegt, dass die niedrigen Frequenzen harmonischer liegen Außerdem vergrößern die Verstärkungen die Abklingzeiten aller Moden Wie bei Bass Drum erzeugen 2 Membranen wieder 2 Frequenzen in der (0,1)-Mode Wieder Effekt der Tonerhöhung bei starkem Anschlag

37 Vortrag Perkussionsinstrumente Tom Toms

38 Vortrag Perkussionsinstrumente Onset und Decay Wird die Membran zentral angespielt größter Teil der Energie geht in kreissymmetrische Moden (0,1) und (0,2) Zum Ende der 1. Sekunde enthält das Spektrum viele weitere Moden über die Kopplung zu (0,1) und (0,2) Abklingzeit: –Art der Membran –Spannung –Kesselgewicht und –material –Halterung des Toms Bsp.: Die Änderung der Länge des Armes, der das Tom hält, kann die Zerfallszeit von 5.5s auf 0.6 ändern

39 Vortrag Perkussionsinstrumente Onset und Decay

40 Vortrag Perkussionsinstrumente Perkussionsinstrumente -Trommeln: Indian Drums Die beiden wichtigsten Trommeln aus Indian sind die Tabla:

41 Vortrag Perkussionsinstrumente Indian Drums und die mrdanga aus Nord- und Südindien:

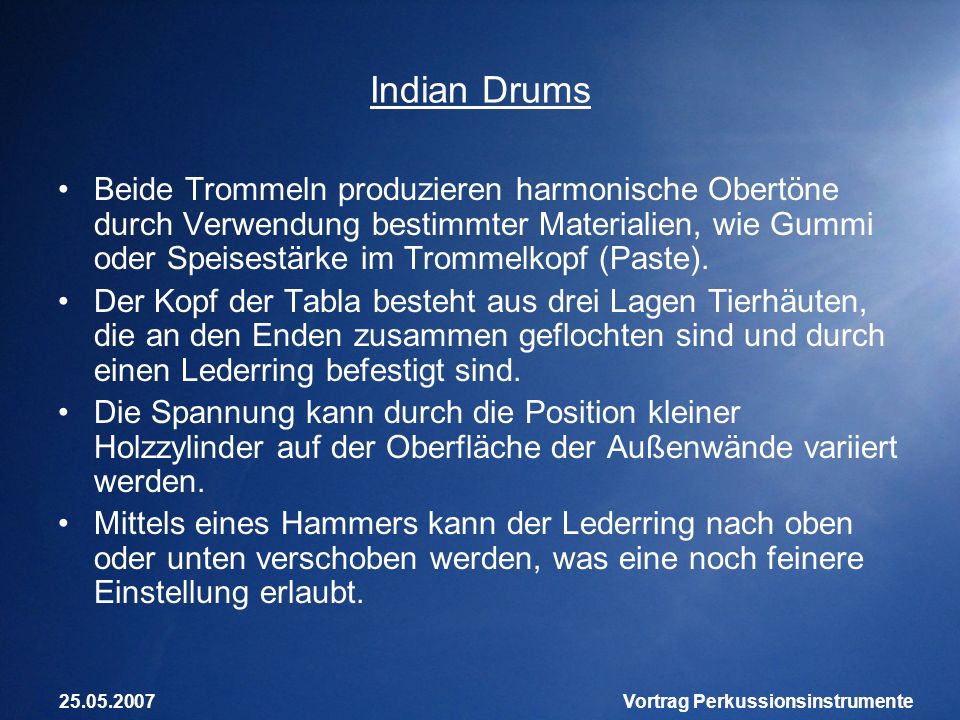

42 Vortrag Perkussionsinstrumente Indian Drums Beide Trommeln produzieren harmonische Obertöne durch Verwendung bestimmter Materialien, wie Gummi oder Speisestärke im Trommelkopf (Paste). Der Kopf der Tabla besteht aus drei Lagen Tierhäuten, die an den Enden zusammen geflochten sind und durch einen Lederring befestigt sind. Die Spannung kann durch die Position kleiner Holzzylinder auf der Oberfläche der Außenwände variiert werden. Mittels eines Hammers kann der Lederring nach oben oder unten verschoben werden, was eine noch feinere Einstellung erlaubt.

43 Vortrag Perkussionsinstrumente Indian Drums Im Zentrum der Membran befindet sich ein runder schwarzer Fleck einer aus Reis und Eisenoxid hergestellten Paste, welche die Dichte erhöhen soll. (*) Die ersten vier Obertöne der Tabla sind harmonische über der Fundamentalen, welche von (0,1) mode erzeugt wird. Die Obertöne werden durch unterschiedliche Mode, welche dieselbe Frequenz erzeugen produziert. Zweite (1,1); Dritte (2,1) und (0,2); Vierte (3,1) und (1,2); Fünfte (4,1), (0,3) und (2,2)

44 Vortrag Perkussionsinstrumente Indian Drums

45 Vortrag Perkussionsinstrumente Indian Drums Abb (Verschiedene Moden produzieren gleiche Frequenzen) Die meiste Energie ist eingeschlossen im Trommelkopf.

46 Vortrag Perkussionsinstrumente Indian Drums Der Trommelkopf ist im wesentlichen in drei konzentrische Bereiche aufgeteilt, die es dem Spieler ermöglichen drei deutlich unterschiedlich Töne hervorzubringen. tun Mitte; tin nicht gedämpfter Bereich und na Rand. Erwähnenswert ist auch noch, dass die verschiedenen Moden umso eher gleiche Frequenzen erzeugen je größer die Anzahl dünner Schichten an Paste ist.

47 Vortrag Perkussionsinstrumente Indian Drums Abb

48 Vortrag Perkussionsinstrumente Japanese Drums Viele verschiedene Trommeln wie die O-daiko, turi daiko und die kotodumi. (Abb )

49 Vortrag Perkussionsinstrumente Japanese Drums

50 Vortrag Perkussionsinstrumente Japanese Drums Die o-daiko besteht aus einem Holzzylinder von ca cm Durchmesser über dessen Enden eine Membran aus Kuhhaut gespannt ist. Sie wird mit großen, fellüberzogenen Schlägern angeschlagen und produziert eine tiefen, donnernden Ton. Ihr ursprünglicher Einsatzzweck waren religiöse Feste in Tempeln und bei heiligen Schreinen. Die Moden der o-daiko sind denen der bass drum sehr ähnlich. Dämpfung durch Luft wichtig bei großen Membranen. Die Frequenzen der o-daiko stimmen sehr gut mit den theoretischen Werten ohne Luft überein die Membranspannung und Masse sind groß!

51 Vortrag Perkussionsinstrumente Japanese Drums Die turi-daiko ist eine kleine Hängetrommel, die im klassischen japanischen Theater und Orchester verwendet wird. Der Trommelkörper besteht aus einem ausgehöhlten Baumstamm. Durchmesser ca. 30 cm Länge 7 cm. Die (0,1) mode liefert eine Frequenz von 195 Hz welche sich verringert, wenn man die Länge der Trommel erhöht.

52 Vortrag Perkussionsinstrumente Japanese Drums Die kotodumi besteht aus einem Holzkörper an dessen Enden Eisenringe befestigt sind, über die eine Membran gespannt ist. Hanfseile erlauben es dem Spieler die Spannung der Membran zu variieren. Die kotodumi produziert vier verschiedene Klänge: `ta`, `ti`, `pu` und `po`, abhängig von der gewählten Spannung. `ta` und `ti` Klänge beruhen auf hoher Membran- spannung. `pu und `po` Klänge werden erzeugt in dem bei hoher Membranspannung angeschlagen wird und unmittelbar nach dem Schlag die Spannung der Membran verringert wird, was den Klang zu tieferen Frequenzen hin verschiebt.

53 Vortrag Perkussionsinstrumente Latin American Drums

54 Vortrag Perkussionsinstrumente Latin American Drums Die Wurzeln dieser Trommeln liegen Afrika. In heutigen Tanz Orchestern und Jazz Ensembles findet man hauptsächlich bongos, congas und timbales. Die Trommelkörper der Congavorläufer bestand aus einem ausgehöhlten Baumstamm. Heute wird die Conga aus Holzleisten zusammengesetzt (Durchmesser ca cm). Die Tonhöhe variiert von 131 Hz – 262 Hz. Unterschiedliche Klänge werden hauptsächlich durch die Schlagposition und Technik bestimmt.

55 Vortrag Perkussionsinstrumente Latin American Drums Bongos produzieren die höchsten Frequenzen unter den Lateinamerikanischen Trommeln (Durchmesser cm).Die Außenhaut besitzt konische Gestalt. Ursprünglich wurde die Membran festgenagelt, heute werden aber Schrauben zum Regulieren der Spannung angebracht. Timbales waren ursprünglich aus Holz werden heute aber aus Metall gefertigt (Durchmesser ca cm). Die Außenhaut ist entweder am Boden offen oder es existiert nur eine handgroße Öffnung. Gespielt werden timbales mit Holzschlägern, mit denen unter um Umständen auch die Außenhaut angeschlagen wird.

56 Vortrag Perkussionsinstrumente Das Xylophon Beispiel einer quadratischen Platte siehe Theorieteil. Das Wort Xylophon leitet sich aus dem Griechischen ab und bedeutet soviel wie Holzklang. Decken in etwa /2 Oktaven ab f= Hz). An der Unterseite bogenförmig angeschnitten. Grund: Dies verändert (verringert) die Frequenzen, welche von den Moden erzeugt werden, die das Torsionsmodul beanspruchen. Der erste Oberton liegt in der Frequenz in etwa dreimal höher als die Fundamentalfrequenz (Grundton). Das Holz wirkt auf diesen Oberton wie ein Resonator was den Klang verbreitert siehe Fig.5.6.

57 Vortrag Perkussionsinstrumente Das Xylophon Manchmal wird dem ganzen Instrument noch ein Resonator zugefügt. Oder die Xylophonhölzer (bars) werden über einem kastenartigen Hohlraum montiert, der den Klang dehnt, indem er Interferenz reduziert, die aus Schallabstrahlung der Hölzerenden resultiert.

58 Vortrag Perkussionsinstrumente Quellen Skript Physik der Musikinstrumente (Vorlesung SS 2007) The Physics of Musical Instruments (Springer Verlag, 2000) google Wikipedia
