1 Scale Space and its Applications Vortrag im Rahmen des Seminars Ausgewählte Themen zu Bildverstehen und Mustererkennung Lehrstuhl: Professor Dr. X. Jiang Referent: Christian Ruckert

2 WWU > FB10 > Institut für Informatik > Computer Vision and Pattern Recognition Group http://cvpr.uni-muenster.de 1 Inhaltsverzeichnis Einleitung Der Skalenraum Anwendungsbeispiele Automatische Auswahl der Skalierung Implementierung Fazit

3 WWU > FB10 > Institut für Informatik > Computer Vision and Pattern Recognition Group http://cvpr.uni-muenster.de 2 Inhaltsverzeichnis Einleitung – Skalierung – Automatische Bildverarbeitung/-analyse Der Skalenraum Anwendungsbeispiele Automatische Auswahl der Skalierung Implementierung Fazit

4 WWU > FB10 > Institut für Informatik > Computer Vision and Pattern Recognition Group http://cvpr.uni-muenster.de 3 Skalierung Digitale Repräsentationen von Realweltobjekten sind stark abhängig vom Betrachtungswinkel Feine vs. grobe Skalierung

5 WWU > FB10 > Institut für Informatik > Computer Vision and Pattern Recognition Group http://cvpr.uni-muenster.de 4 Beispiel Skalierung

6 WWU > FB10 > Institut für Informatik > Computer Vision and Pattern Recognition Group http://cvpr.uni-muenster.de 5 Landkarten Weglassen von Details bei grober Skalierung

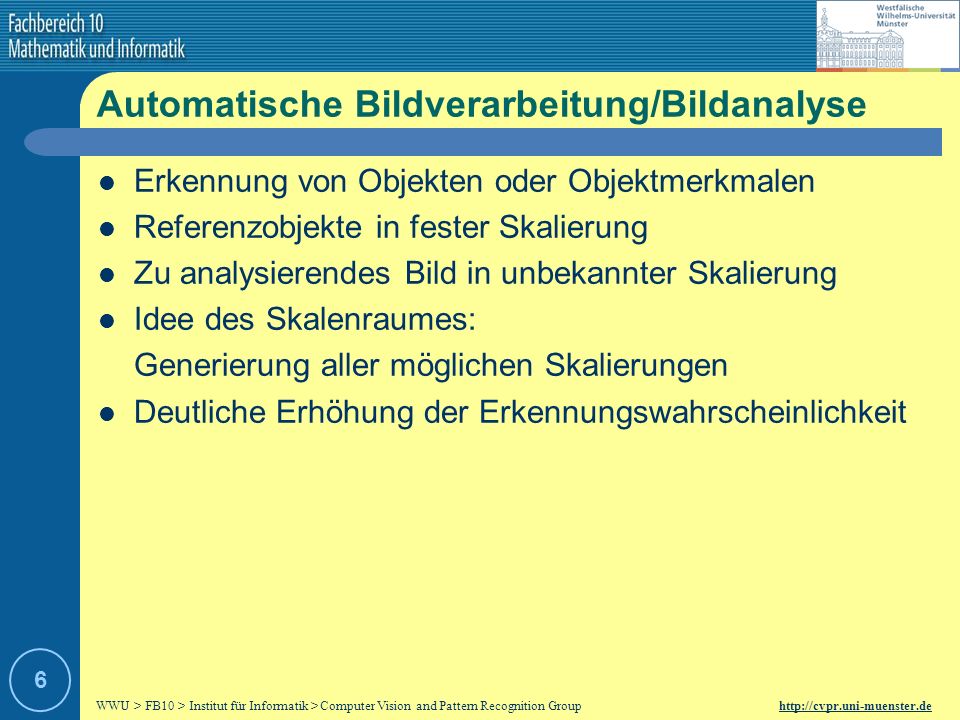

7 WWU > FB10 > Institut für Informatik > Computer Vision and Pattern Recognition Group http://cvpr.uni-muenster.de 6 Automatische Bildverarbeitung/Bildanalyse Erkennung von Objekten oder Objektmerkmalen Referenzobjekte in fester Skalierung Zu analysierendes Bild in unbekannter Skalierung Idee des Skalenraumes: Generierung aller möglichen Skalierungen Deutliche Erhöhung der Erkennungswahrscheinlichkeit

8 WWU > FB10 > Institut für Informatik > Computer Vision and Pattern Recognition Group http://cvpr.uni-muenster.de 7 Inhaltsverzeichnis Einleitung Der Skalenraum – Digitale Repräsentation von Bildern – Der Gauß-Filter – Die Faltung – Der Skalenraum – Anforderungen an den Filter Anwendungsbeispiele Automatische Auswahl der Skalierung Implementierung Fazit

9 WWU > FB10 > Institut für Informatik > Computer Vision and Pattern Recognition Group http://cvpr.uni-muenster.de 8 Digitale Repräsentation von Bildern Repräsentation durch zweidimensionale Matrizen Werte geben z.B. Helligkeit oder Farbwert an Mehrere Matrizen für Farbkanäle bei RGB-Bildern Beispiel 5 x 5 Grauwert-Bild: 255 0 0 00000 0 0

10 WWU > FB10 > Institut für Informatik > Computer Vision and Pattern Recognition Group http://cvpr.uni-muenster.de 9 Die gaußsche Glockenkurve (1) Varianz bestimmt wie steil die Kurve abfällt Geringe Varianz stark abfallend Große Varianz schwach abfallend Glockenkurven zur Varianz 1, 5 und 10

11 WWU > FB10 > Institut für Informatik > Computer Vision and Pattern Recognition Group http://cvpr.uni-muenster.de 10 Die gaußsche Glockenkurve (2) Erzeugung einer Gauß-Maske (auch Gauß-Filter) Maskengröße = 2k + 1 wobei Koordinatenmatrix der x und y Koordinaten : Berechnung der Funktionswerte für alle Einträge in der Koordinatenmatrix mit Hilfe der Gauß-Funktion: Gegebenenfalls Runden und Normieren

12 WWU > FB10 > Institut für Informatik > Computer Vision and Pattern Recognition Group http://cvpr.uni-muenster.de 11 Die Faltung Wert des Pixels im Ergebnisbild = Summe der Produkte mit darüber liegender Maske Problem Randpixel: – Unverändert lassen – Auf Konstante setzen – Faltungskern anpassen – Reflektierte Indexierung (spiegeln) – Zyklische Indexierung (fortsetzen)

13 WWU > FB10 > Institut für Informatik > Computer Vision and Pattern Recognition Group http://cvpr.uni-muenster.de 12 Beispiel Faltung Gauß-Filter: Originalbild: Resultat:

14 WWU > FB10 > Institut für Informatik > Computer Vision and Pattern Recognition Group http://cvpr.uni-muenster.de 13 Der Skalenraum (1) Hinzunahme der gefalteten Bilder zum Ursprungsbild liefert den Skalenraum Skalenraum ist drei-dimensional Kontinuierliches Spektrum in Abhängigkeit von der Varianz Varianz ist Skalenraumparameter zunehmender Skalenraumparameter lässt feinere Strukturen immer weiter verschwinden

15 WWU > FB10 > Institut für Informatik > Computer Vision and Pattern Recognition Group http://cvpr.uni-muenster.de 14 Der Skalenraum (2)

16 WWU > FB10 > Institut für Informatik > Computer Vision and Pattern Recognition Group http://cvpr.uni-muenster.de 15 Beispiel Skalenraumrepräsentationen zum Parameter t = 0, 2, 8, 16, 32

17 WWU > FB10 > Institut für Informatik > Computer Vision and Pattern Recognition Group http://cvpr.uni-muenster.de 16 Mathematische Definition n-dimensionales Signal: Skalenraumrepräsentation: Faltung mit einem Filter: Es entsteht ein kontinuierliches Spektrum von Skalenraumrepräsentationen t = 0 entspricht dem Originalbild

18 WWU > FB10 > Institut für Informatik > Computer Vision and Pattern Recognition Group http://cvpr.uni-muenster.de 17 Anforderungen an den Filter (1) Linearität: Intensitätsverdoppelung im Ursprungsbild bedeutet Intensitätsverdoppelung in allen Skalenbildern (s.o.) Translationsinvarianz: Zeitpunkt der Verschiebung hat keinen Einfluss auf das Resultat der Faltung (-> Kantendetektion)

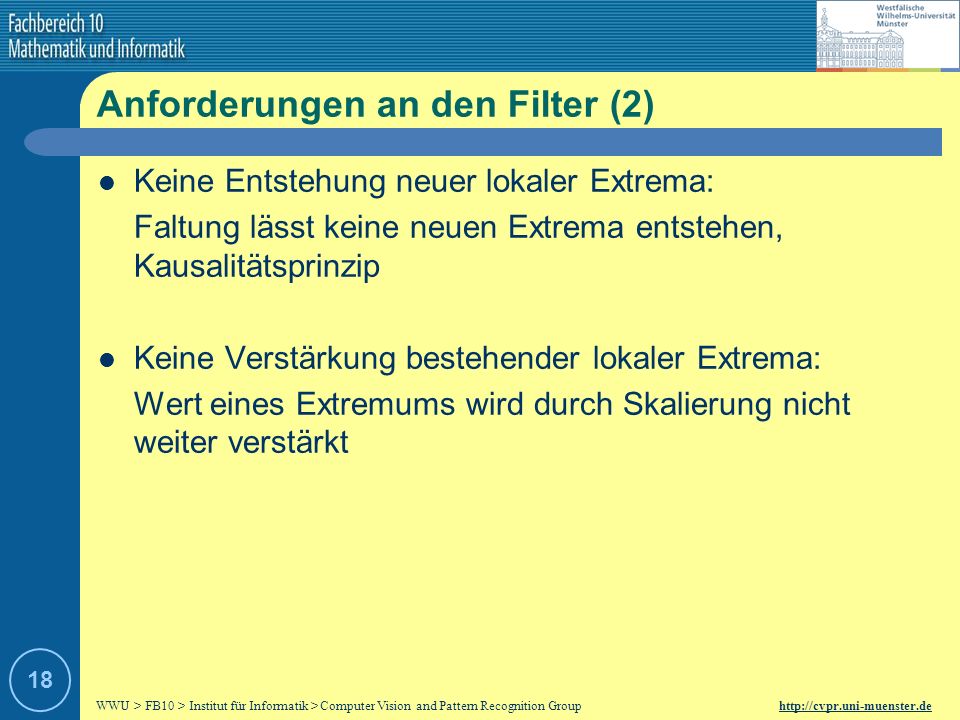

19 WWU > FB10 > Institut für Informatik > Computer Vision and Pattern Recognition Group http://cvpr.uni-muenster.de 18 Anforderungen an den Filter (2) Keine Entstehung neuer lokaler Extrema: Faltung lässt keine neuen Extrema entstehen, Kausalitätsprinzip Keine Verstärkung bestehender lokaler Extrema: Wert eines Extremums wird durch Skalierung nicht weiter verstärkt

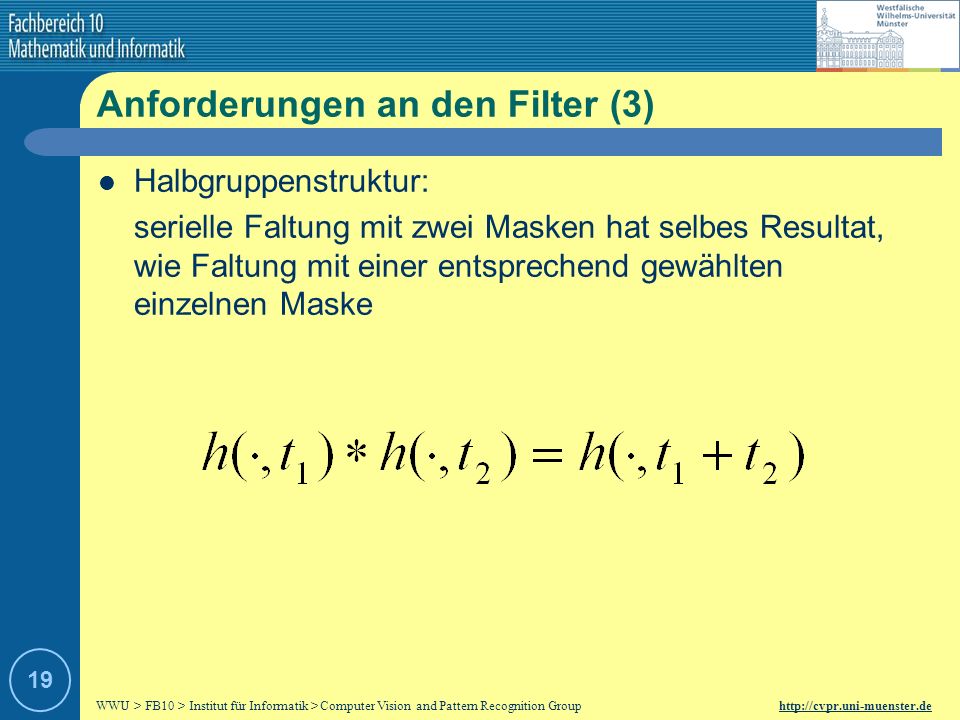

20 WWU > FB10 > Institut für Informatik > Computer Vision and Pattern Recognition Group http://cvpr.uni-muenster.de 19 Anforderungen an den Filter (3) Halbgruppenstruktur: serielle Faltung mit zwei Masken hat selbes Resultat, wie Faltung mit einer entsprechend gewählten einzelnen Maske

21 WWU > FB10 > Institut für Informatik > Computer Vision and Pattern Recognition Group http://cvpr.uni-muenster.de 20 Der gaußsche Skalenraum Literatur kennt weitere Anforderungen Gauß-Filter erfüllt obige Anforderungen besonders gut Man spricht vom gaußschen Skalenraum

22 WWU > FB10 > Institut für Informatik > Computer Vision and Pattern Recognition Group http://cvpr.uni-muenster.de 21 Beispiel Skalenraumrepräsentationen zum Parameter t = 0, 2, 8, 32, 128, 512

23 WWU > FB10 > Institut für Informatik > Computer Vision and Pattern Recognition Group http://cvpr.uni-muenster.de 22 Inhaltsverzeichnis Einleitung Der Skalenraum Anwendungsbeispiele – Kantendetektion – Ridge-Detektion Automatische Auswahl der Skalierung Implementierung Fazit

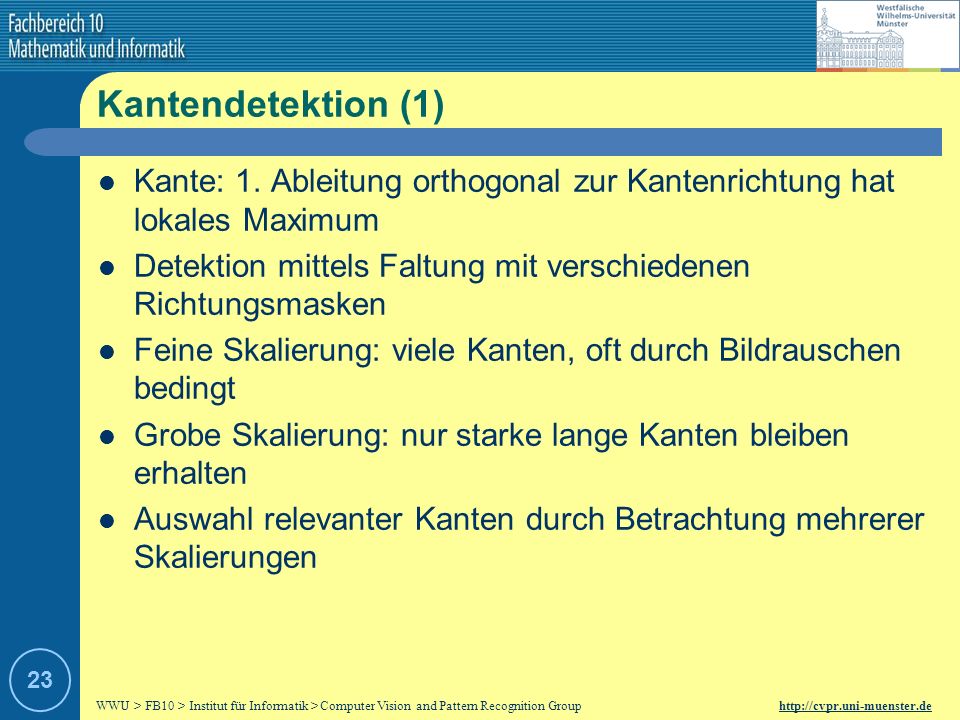

24 WWU > FB10 > Institut für Informatik > Computer Vision and Pattern Recognition Group http://cvpr.uni-muenster.de 23 Kantendetektion (1) Kante: 1. Ableitung orthogonal zur Kantenrichtung hat lokales Maximum Detektion mittels Faltung mit verschiedenen Richtungsmasken Feine Skalierung: viele Kanten, oft durch Bildrauschen bedingt Grobe Skalierung: nur starke lange Kanten bleiben erhalten Auswahl relevanter Kanten durch Betrachtung mehrerer Skalierungen

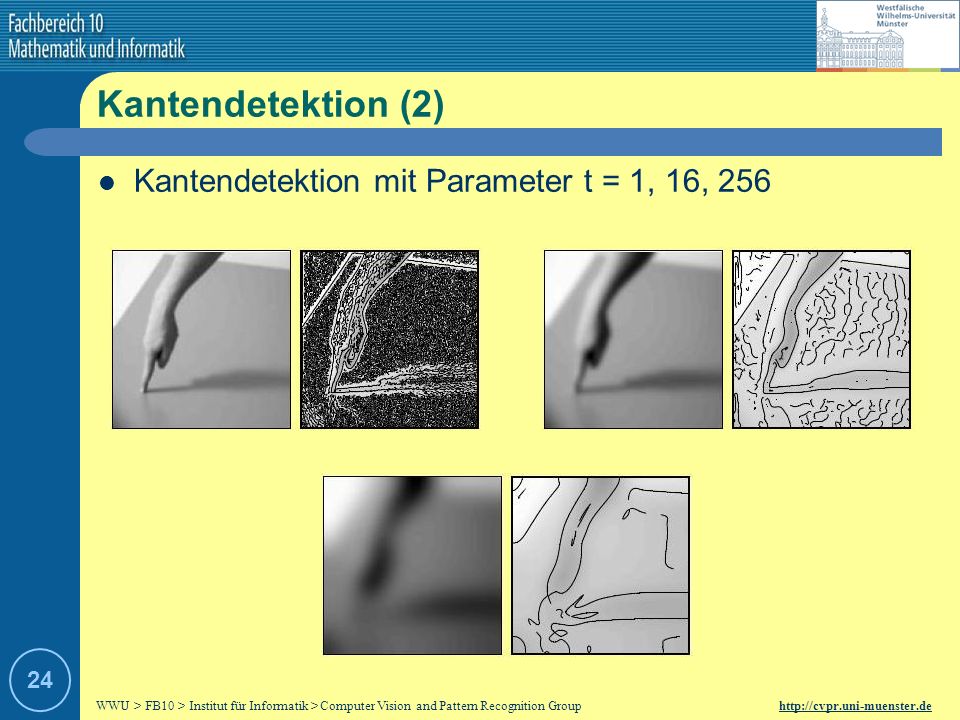

25 WWU > FB10 > Institut für Informatik > Computer Vision and Pattern Recognition Group http://cvpr.uni-muenster.de 24 Kantendetektion (2) Kantendetektion mit Parameter t = 1, 16, 256

26 WWU > FB10 > Institut für Informatik > Computer Vision and Pattern Recognition Group http://cvpr.uni-muenster.de 25 Ridge-Detektion (1) Menge der Punkte an denen Extremum in Richtung der größten Flächenkrümmung vorliegt Sehr stark von der Skalierung abhängig Einzelne Skalierung kann Gratstruktur nicht adäquat wiedergeben Deshalb Betrachtung der Gratstruktur über verschiedene Skalierungen

27 WWU > FB10 > Institut für Informatik > Computer Vision and Pattern Recognition Group http://cvpr.uni-muenster.de 26 Ridge-Detektion (2) Ridge-Detektion mit Skalenparameter t = 1, 16, 256

28 WWU > FB10 > Institut für Informatik > Computer Vision and Pattern Recognition Group http://cvpr.uni-muenster.de 27 Inhaltsverzeichnis Einleitung Der Skalenraum Anwendungsbeispiele Automatische Auswahl der Skalierung Implementierung Fazit

29 WWU > FB10 > Institut für Informatik > Computer Vision and Pattern Recognition Group http://cvpr.uni-muenster.de 28 Automatische Auswahl der Skalierung (1) Verschiedene Skalierungen simultan betrachten zur zuverlässigen Merkmalsextraktion/-erkennung Betrachtung lokal unterschiedlicher Skalierungen statt einer Skalierung für das gesamte Bild Automatische Auswahl der Skalierung, trotz fehlender Informationen über zu analysierendes Bild Normalisiertes Maß, mit Maximum bei größtem Operator-Ausschlag Maß ist abhängig vom jeweiligen Operator

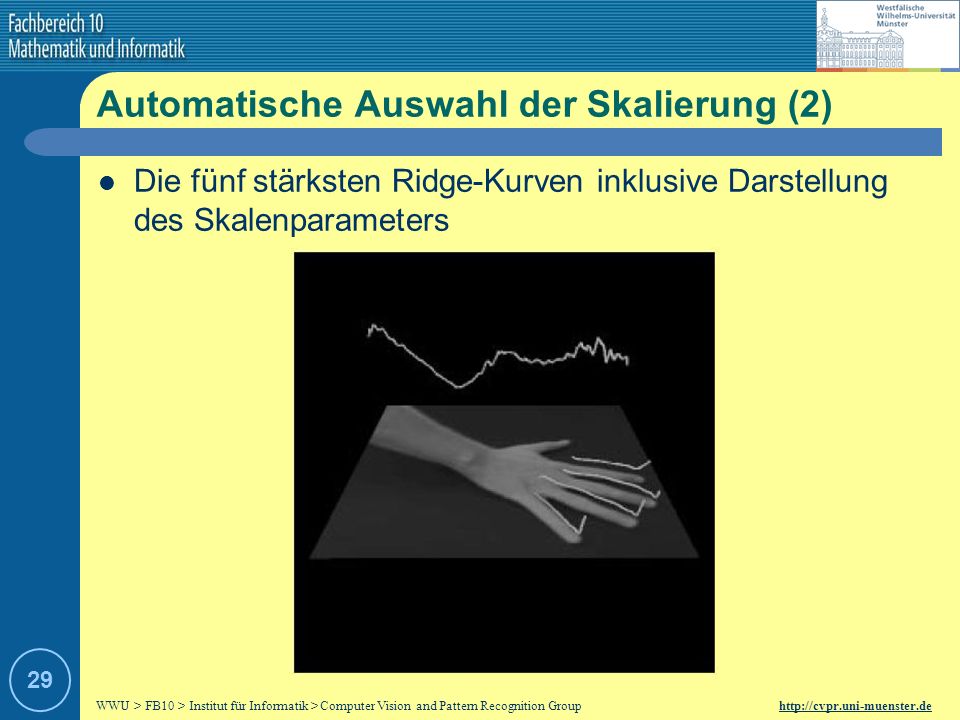

30 WWU > FB10 > Institut für Informatik > Computer Vision and Pattern Recognition Group http://cvpr.uni-muenster.de 29 Automatische Auswahl der Skalierung (2) Die fünf stärksten Ridge-Kurven inklusive Darstellung des Skalenparameters

31 WWU > FB10 > Institut für Informatik > Computer Vision and Pattern Recognition Group http://cvpr.uni-muenster.de 30 Inhaltsverzeichnis Einleitung Der Skalenraum Anwendungsbeispiele Automatische Auswahl der Skalierung Implementierung Fazit

32 WWU > FB10 > Institut für Informatik > Computer Vision and Pattern Recognition Group http://cvpr.uni-muenster.de 31 Implementierung (1) var_start=1; var_stop=5; schrittweite=1; diff=var_stop - var_start; array_groesse=((var_stop - var_start) / schrittweite ) + 1; array=[]; bild=imread('ast.jpg'); bild_grau =.2989*bild(:,:,1)... +.5870*bild(:,:,2)... +.1140*bild(:,:,3); figure; colormap(gray(256)); image(bild_grau);

33 WWU > FB10 > Institut für Informatik > Computer Vision and Pattern Recognition Group http://cvpr.uni-muenster.de 32 Implementierung (2) for n=var_start:schrittweite:var_stop; m=2^n; maskengroesse=ceil(6*m+1); maske = fspecial('gaussian', [maskengroesse maskengroesse],m); bild_scale_space = imfilter(bild_grau,maske,'replicate'); array=cat(4,array,bild_scale_space); end for i=1:(array_groesse-1) figure; imshow(array(:,:,:,i)); end

34 WWU > FB10 > Institut für Informatik > Computer Vision and Pattern Recognition Group http://cvpr.uni-muenster.de 33 Inhaltsverzeichnis Einleitung Der Skalenraum Anwendungsbeispiele Automatische Auswahl der Skalierung Implementierung Fazit

35 WWU > FB10 > Institut für Informatik > Computer Vision and Pattern Recognition Group http://cvpr.uni-muenster.de 34 Fazit Vielfältig verwendbares Konzept Kann Erkennungswahrscheinlichkeit deutlich erhöhen Alternativen zum Gauß-Filter

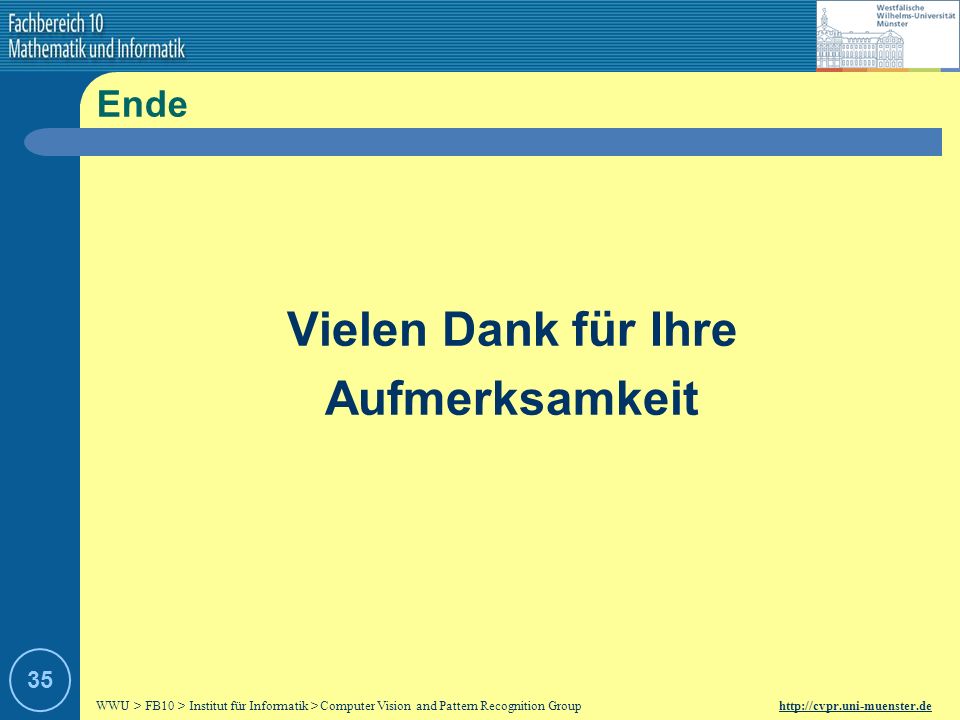

36 WWU > FB10 > Institut für Informatik > Computer Vision and Pattern Recognition Group http://cvpr.uni-muenster.de 35 Ende Vielen Dank für Ihre Aufmerksamkeit
