Die Beschreibung der Insula Ostia in XML

Ähnliche Präsentationen


Präsentation zum Thema: "Die Beschreibung der Insula Ostia in XML"—  Präsentation transkript:

1 Die Beschreibung der Insula Ostia in XML

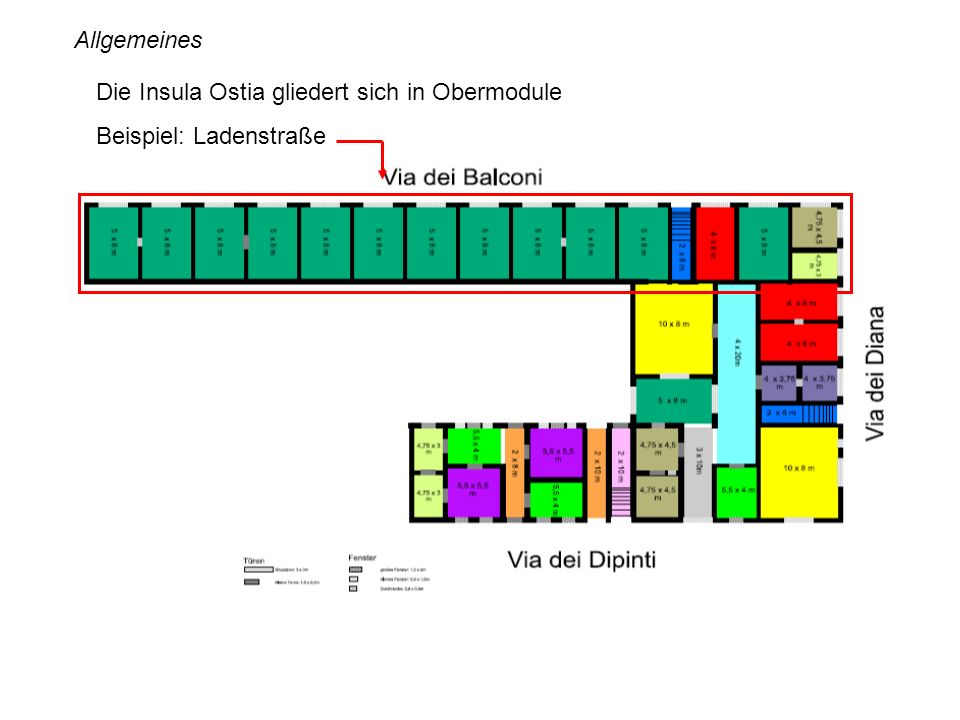

2 Allgemeines Die Insula Ostia gliedert sich in Obermodule Beispiel: Ladenstraße

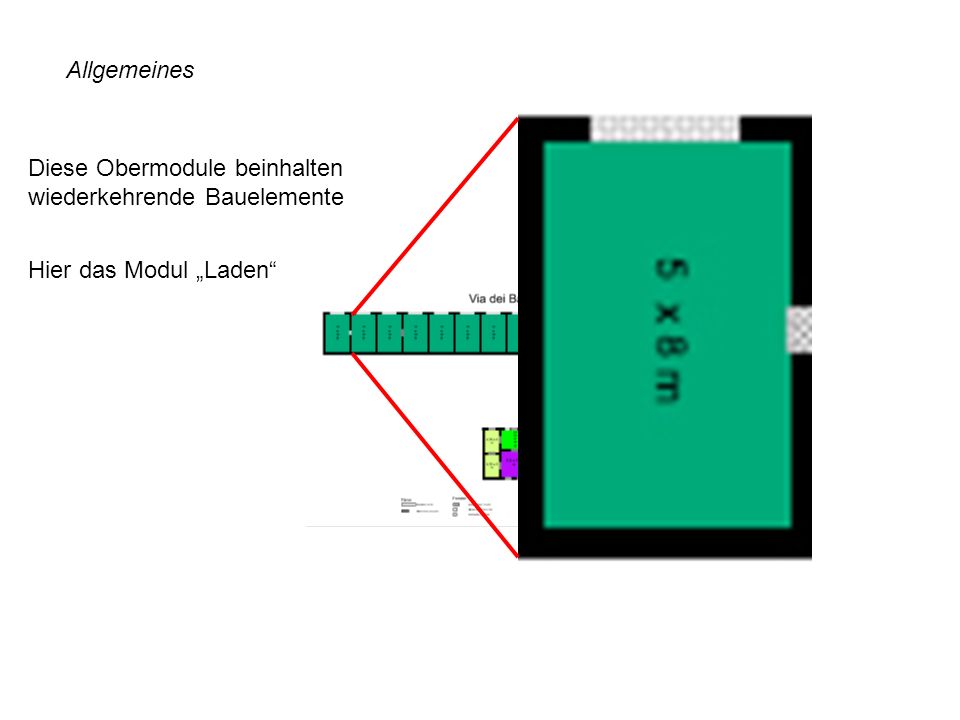

3 Allgemeines Diese Obermodule beinhalten wiederkehrende Bauelemente Hier das Modul „Laden“

4 Grundsätzliche Überlegungen
Einordnung der einzelnen Module in den Gesamtzusammenhang: Zweidimensional betrachtet liegen die Module innerhalb einer Punktematrix. Für jedes Modul kann also ein exakter Anfangspunkt (X,Y) angegeben werden, an dem sich in diesem Fall das linke untere Eck des Ladens befindet Y Achse 9 8 7 6 5 4 3 2 1 X Achse

5 Grundsätzliche Überlegungen
Einordnung der einzelnen Module in den Gesamtzusammenhang: Nach dem selben Prinzip kann für jedes weitere Modul der Anfangspunkt bestimmt werden Y Achse 9 8 7 6 5 4 3 2 1 X Achse

6 Grundsätzliche Überlegungen
Einordnung der einzelnen Module in den Gesamtzusammenhang: Durch diese Bestimmung jeden Anfangspunktes eines Moduls ist der Gestalter frei, die Module innerhalb eines Obermodules zu kombinieren. Möglich wäre beispielsweise zwei Läden (5x8m) durch einen Wohnraum (10x8m) zu ersetzten. Y Achse 9 8 7 6 5 4 3 2 1 X Achse

7 <Element name="Laden XYZ" AX="" AY="" AZ="">
Grundsätzliche Überlegungen Da römische Insulae mehrere Stockwerke hatten, muss in die Beschreibung des Anfangspunktes jedes Modules ein Höhenwert (Z). <Element name="Laden XYZ" AX="" AY="" AZ="">

8 <Element name="Mauer" ML="" MH="" MB="" />
Grundsätzliche Überlegungen Die 3. Dimension: Die 3. Dimension wird erreicht indem den Werten der Mauer, „ML“ für Länge der Mauer und „MB“ für Breite der Mauer, der Wert „MH“ hinzugefügt wird. Dieser Wert beschreibt die Höhe der Mauer. <Element name="Mauer" ML="" MH="" MB="" />

9 <Element name="Fenster" FA="" FL"" FAH="" FH""/>
Grundsätzliche Überlegungen Ein Modul wird definiert durch die es eingrenzenden Mauern Jede Mauer kann folgende Elemente haben: Fenster Türen Ladeneingänge Die Lage der Elemente muss mit exaktem Anfangspunkt, ihrer Länge und Höhe im Bezugsrahmen der Mauer, gekennzeichnet sein. FA & FL sind X/Y Werte, FAH& FH Z- Werte <Element name="Fenster" FA="" FL"" FAH="" FH""/>

10 2 3 1 4 Grundsätzliche Überlegungen
Um für eine spätere Programmierlösung einen Modus Operandi der Mauerbeschreibung zu finden, werden die Mauern dem Uhrzeigersinn folgend, beginnend am linken unteren Eck, angegeben. 2 3 1 4

11 <Element name="Mauer vertikal" ML="" MH="" MB="" />
Grundsätzliche Überlegungen Um einem späteren Programm die Unterscheidung zwischen horizontal und vertikal zu zeichnenden Mauern zu ermöglichen wird den Spezifikationen der Mauern das Schlüsselwort „horizontal“ bzw. „vertikal“ hinzugefügt <Element name="Mauer vertikal" ML="" MH="" MB="" />

12 Die „MutterXML“ eines Moduls „Laden“ der Insula Ostia
<Ordnung name="OSTIA"> <Element name="Laden 5x8m" AX="" AY="" AZ=""> <Element name="Mauer vertikal" ML="" MH="" MB=""> <Element name="Tuere" TA="" TL="" TH=""/> <Element name="Laden Eingang" EA="" EL="" EH=""/> <Element name="Fenster" FA="" FL="" FAH="" FH=""/> </Element> <Element name="Mauer horizontal" ML="" MH="" MB=""> </Ordnung>

13 Die Insula

14 Die Insula

15 Weiterführenden Überlegungen
Um die Fehlerfreiheit in späteren Umsetzungen zu gewährleisten ist eine DTD notwendig, die folgende Punkte leistet Die einzelnen Obermodule (Ladenstrasse, Wohnhaus etc.) müssen in ihrem Verhältnis zueinander immer mit den Verhältnissen des Originalentwurfes übereinstimmen, da sonst keine Symmetrie des Gebäudes erreicht werden kann Die Längenmaße der Erdgeschoßmauern dürfen von keiner direkt über ihnen in einem oberhalb gelegenem Stockwerk stehenden Mauer überschritten werden -Mauern im zweiten Stock dürfen, um die Simulation realistischer erscheinen zu lassen nur an Stellen stehen, an denen auch im Erdgeschoss Mauern stehen
