1 HTW des SaarlandesFachbereich MaschinenbauGefügeänderungen im EKS Das Gefüge besteht zum einen aus Schmelze und zum anderen aus -MK. - MK

2 HTW des SaarlandesFachbereich MaschinenbauGefügeänderungen im EKS -MK Ledeburit I Der restliche Anteil an Schmelze ist zu Ledeburit I erstarrt. Ledeburit I besteht seinerseits aus Zementit (aus der Schmelze, KEIN Segregat) und -MK.

3 HTW des SaarlandesFachbereich MaschinenbauGefügeänderungen im EKS Zementit sek (Segregat) -MK Ledeburit I An den Korngrenzen des -MKs scheidet sich Sekundärzementit (Segregat) aus.

4 HTW des SaarlandesFachbereich MaschinenbauGefügeänderungen im EKS Der Anteil des Sekundärzementits (Segregat) an den Korngrenzen des -MKs erhöht sich. Zementit sek (Segregat) -MK Ledeburit I

5 HTW des SaarlandesFachbereich MaschinenbauGefügeänderungen im EKS Zementit sek (Segregat) Perlit Ledeburit II Unterhalb von 723°C wandelt sämtlicher - MK in Perlit um. Dies gilt sowohl für die reinen -MK-Körner, wie auch für den - MK-Anteil im Ledeburit. Das Ledeburit I wird somit zum Ledeburit II.

6 HTW des SaarlandesFachbereich MaschinenbauGefügeänderungen im EKS

7 HTW des SaarlandesFachbereich MaschinenbauGefügeänderungen im EKS

8 HTW des SaarlandesFachbereich MaschinenbauGefügeänderungen im EKS

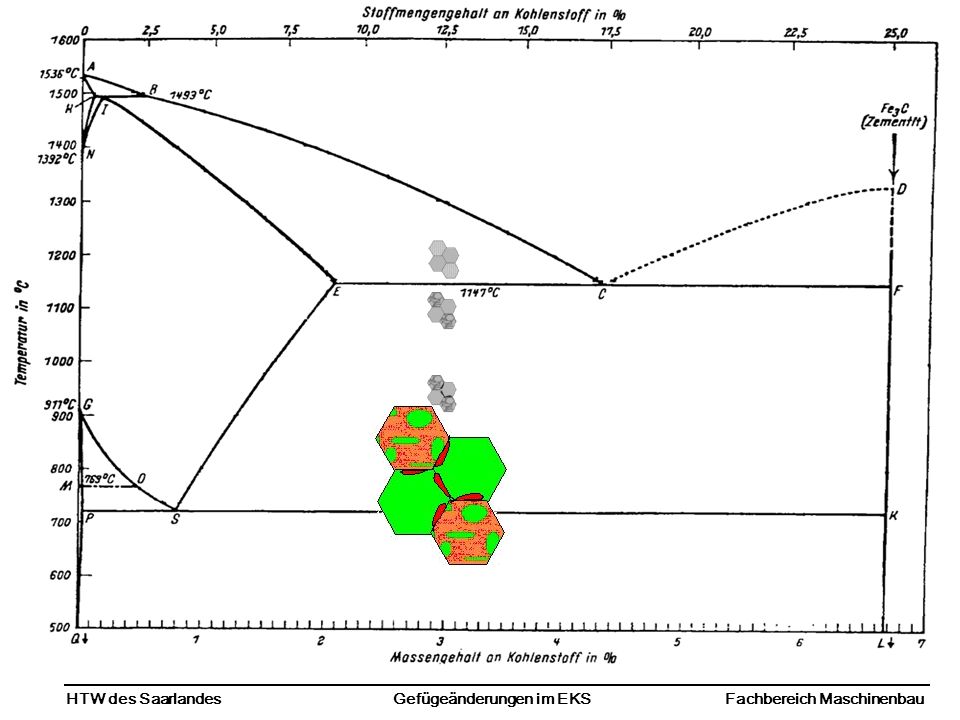

9 HTW des SaarlandesFachbereich MaschinenbauGefügeänderungen im EKS

10 HTW des SaarlandesFachbereich MaschinenbauGefügeänderungen im EKS
