1 Übersicht Elmo Produkte

2 Perfekt aufeinander abgestimmt

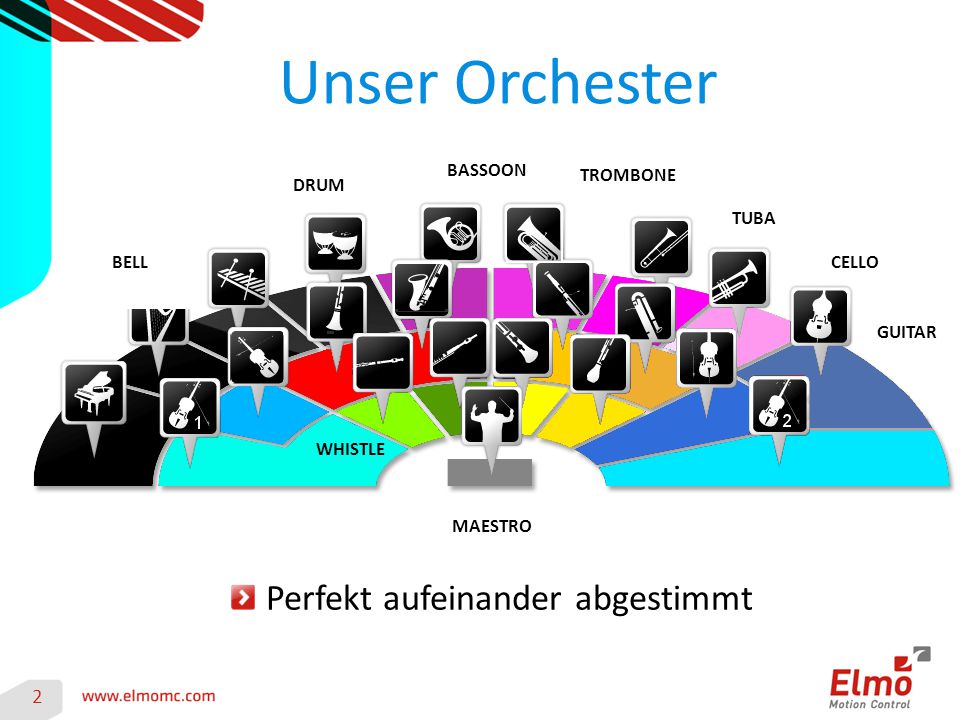

Unser Orchester BASSOON TROMBONE DRUM TUBA BELL CELLO GUITAR WHISTLE MAESTRO Perfekt aufeinander abgestimmt 2

3 und die robuste Variante
CELLO FALCON MAESTRO LION DRUM EAGLE GUITAR HAWK WHISTLE HORNET TROMBONE PANTHER Fast jedes Produkt ist in einer Variante für raue Umgebungsbedingungen erhältlich 3

4 Die Produktreihen Gold – Beste Servo-Performance CANOpen oder EtherCat, höchste Bandbreite, STO und Unterstützung aller gängigen Gebersysteme Zykluszeiten: I:40µs (50µs); N:80µs(50µs); L:80µs(50µs) SimplIQ – der Senior Mehr als fach weltweit eingesetzt Zykluszeiten: I:70µs; N:140µs; L:280µs ExtrIQ – für raue Umgebungsbedingungen verfügbar auf Basis der Gold und der SimplIQ Technologie Betriebstemperatur: -50°C bis 70°C Vibration: 20Hz-2kHz, 14,6g Schock: +/-20g, Halbsinus, 11ms 4

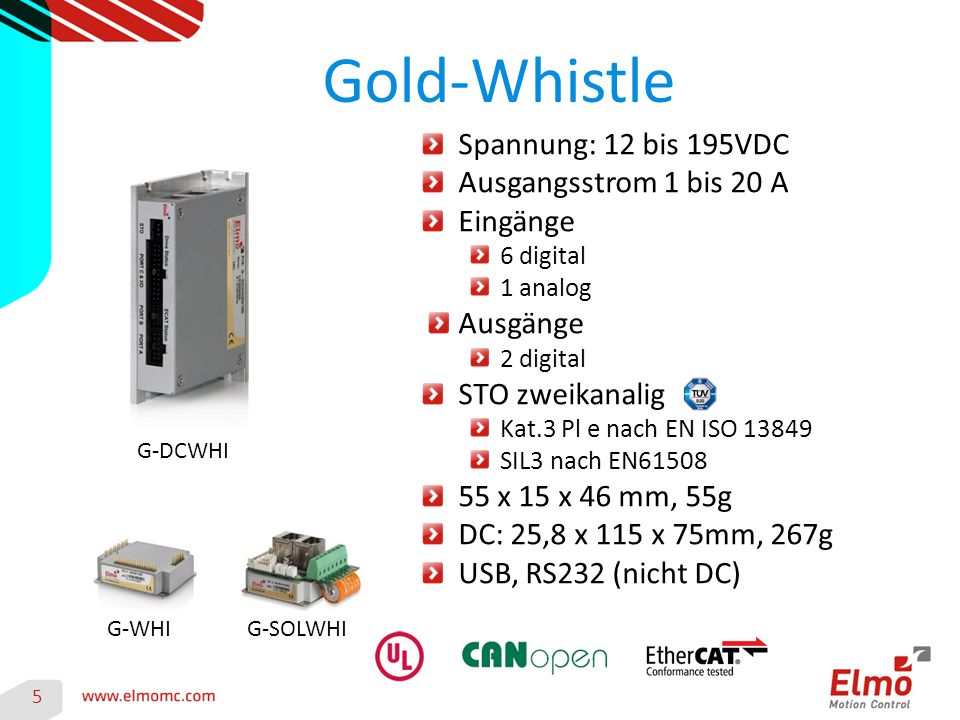

5 Gold-Whistle Spannung: 12 bis 195VDC Ausgangsstrom 1 bis 20 A Eingänge
6 digital 1 analog Ausgänge 2 digital STO zweikanalig Kat.3 Pl e nach EN ISO 13849 SIL3 nach EN61508 55 x 15 x 46 mm, 55g DC: 25,8 x 115 x 75mm, 267g USB, RS232 (nicht DC) G-DCWHI G-WHI G-SOLWHI 5

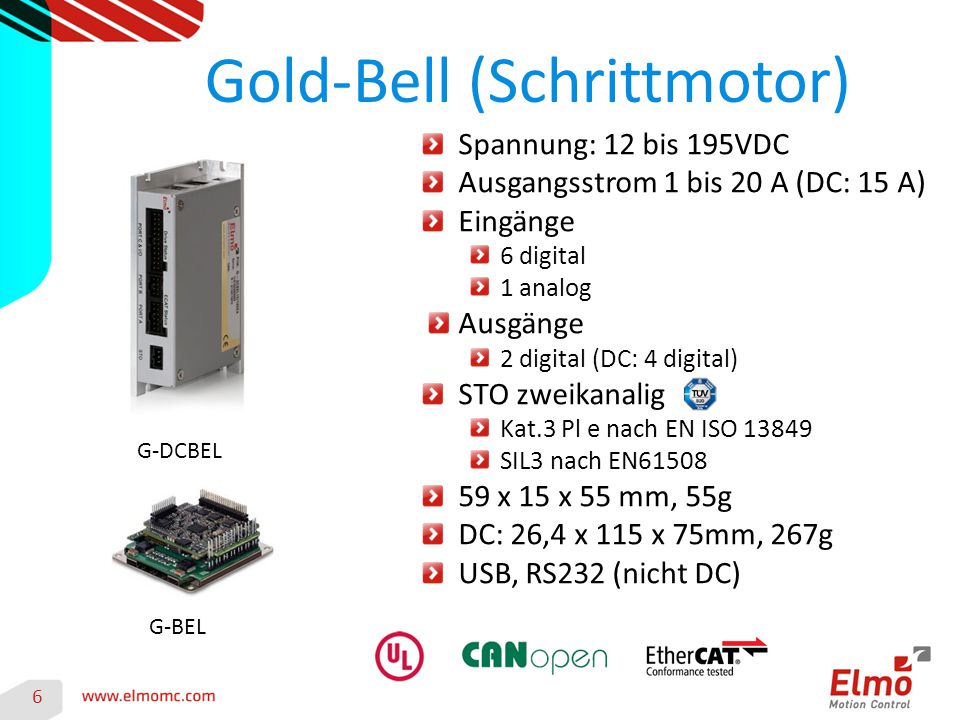

6 Gold-Bell (Schrittmotor)
Spannung: 12 bis 195VDC Ausgangsstrom 1 bis 20 A (DC: 15 A) Eingänge 6 digital 1 analog Ausgänge 2 digital (DC: 4 digital) STO zweikanalig Kat.3 Pl e nach EN ISO 13849 SIL3 nach EN61508 59 x 15 x 55 mm, 55g DC: 26,4 x 115 x 75mm, 267g USB, RS232 (nicht DC) G-DCBEL G-BEL 6

7 Gold-Guitar (Cello) Spannung: 14 bis 195VDC Ausgangsstrom 10 bis 50 A
Eingänge 6 digital 1 analog Ausgänge 4 digital STO zweikanalig Kat.3 Pl e nach EN ISO 13849 SIL3 nach EN61508 80 x 31 x 61 mm, 179g Cello: 29,8 x 150 x 105mm, 484g USB, RS232 (nicht Cello) G-CELLO G-GUT G-SOLGUT 7

8 Gold-Drum Spannung: 11 bis 390VDC Ausgangsstrom 18 bis 150 A Eingänge
6 digital 1 analog Ausgänge 4 digital STO zweikanalig Kat.3 Pl e nach EN ISO 13849 SIL3 nach EN61508 134 x 60 (72) x 95 mm, 700g USB, RS232 G-DRU 8

9 Gold-Trombone Spannung: 50 bis 780VDC Ausgangsstrom 6 bis 22 A
Eingänge 6 digital 1 analog Ausgänge 4 digital STO zweikanalig Kat.3 Pl e nach EN ISO 13849 SIL3 nach EN61508 111 x 34 x 76 mm, 300g DC: 47 x 140 x 105 mm, 300g USB, RS232 (nicht Solo, DC) G-DCTRO G-TRO G-SOLTRO 9

10 Gold-Drum HV Spannung: 50 bis 780VDC Ausgangsstrom 35 bis 100 A
Eingänge 6 digital 1 analog Ausgänge 4 digital STO zweikanalig Kat.3 Pl e nach EN ISO 13849 SIL3 nach EN61508 180 x 75,2 x 142 mm, 1650g USB G-DRU 10

11 Gold-Maestro Motion Controller für harte Anforderungen an Echtzeitfähigkeit Versorgungsspannung: 13VDC bis 96VDC oder 20VDC bis 196VDC Ethernet, TCP/IP, UDP (Fast binary protocols, Modbus, Ethernet/IP) CANopen oder EtherCat Programmierstandards Microsoft.NET IEC , PLCopen Native C/C++ Programmierung durch PLCopen für Motion API Win32 C/C++ 25,8 x 115 x 75mm, 250g USB Gold Maestro 11

12 Duet Motor + Regler in kompaktester Bauform Kundenspezifische Lösungen
12

13 Netzteile Tambourine Einschaltstrombegrenzung Integrierter EMV-Filter
Integrierter Brems-Chopper Verfügbar für Spannungen von 36VAC bis 480VAC, ein- oder dreiphasig Nennausgangsströme 20A, 30A und 100A TAM 13

14 Weitere Informationen
Katalog Internet Schulungen Regelmäßige Trainings in Viernheim Individuelle Kundentrainings Persönlich vor Ort 14
