7. Framos-Forum, 2./3. Juni, 2005 München

Präsentation zum Thema: "7. Framos-Forum, 2./3. Juni, 2005 München"—  Präsentation transkript:

1 7. Framos-Forum, 2./3. Juni, 2005 München
vicolux - alle Beleuchtungen für Machine Vision  Komponenten für Ihren Erfolg  Vision Control - Komponentensystem für Machine Vision Optik - Beleuchtung - Systeme vicolux Eigenschaften vicolux Steuerungen vicolux modular OEM OEM-Produkte und Sonderentwicklungen  Ausblick Neue Technologien Adaptive Beleuchtungen  Zusammenfassung

2 vicolux- Beleuchtungsvielfalt aus einer Hand
Komponenten für Ihren Erfolg Jahrzehntelange Erfahrung bei Entwicklung von innovativen LED-Beleuchtungen für die industrielle Bildverarbeitung  erste LED-Beleuchtungen für Machine Vision  Erste telezentrische Beleuchtungen für präzises Messen  Strategie von Anfang an: industrietauglich – all inclusive  Großes Komponentenspektrum + Katalog über 1000 Standardkomponenten und unzähligen Kombinationsmöglichkeiten ermöglichen zuverlässige und kostengünstige Automatisierungslösungen Unser Rohmaterial Und das machen wir daraus

3 vicolux- Beleuchtungsvielfalt aus einer Hand
Vision Control - Komponentensystem für Machine Vision umfassendes Spektrum an vielfältigen, robusten Beleuchtungen für die industrielle Bildverarbeitung Auflichtbeleuchtungen Durchlichtbeleuchtungen Radiale Dunkelfeldbeleuchtungen

4 vicolux- Beleuchtungsvielfalt aus einer Hand

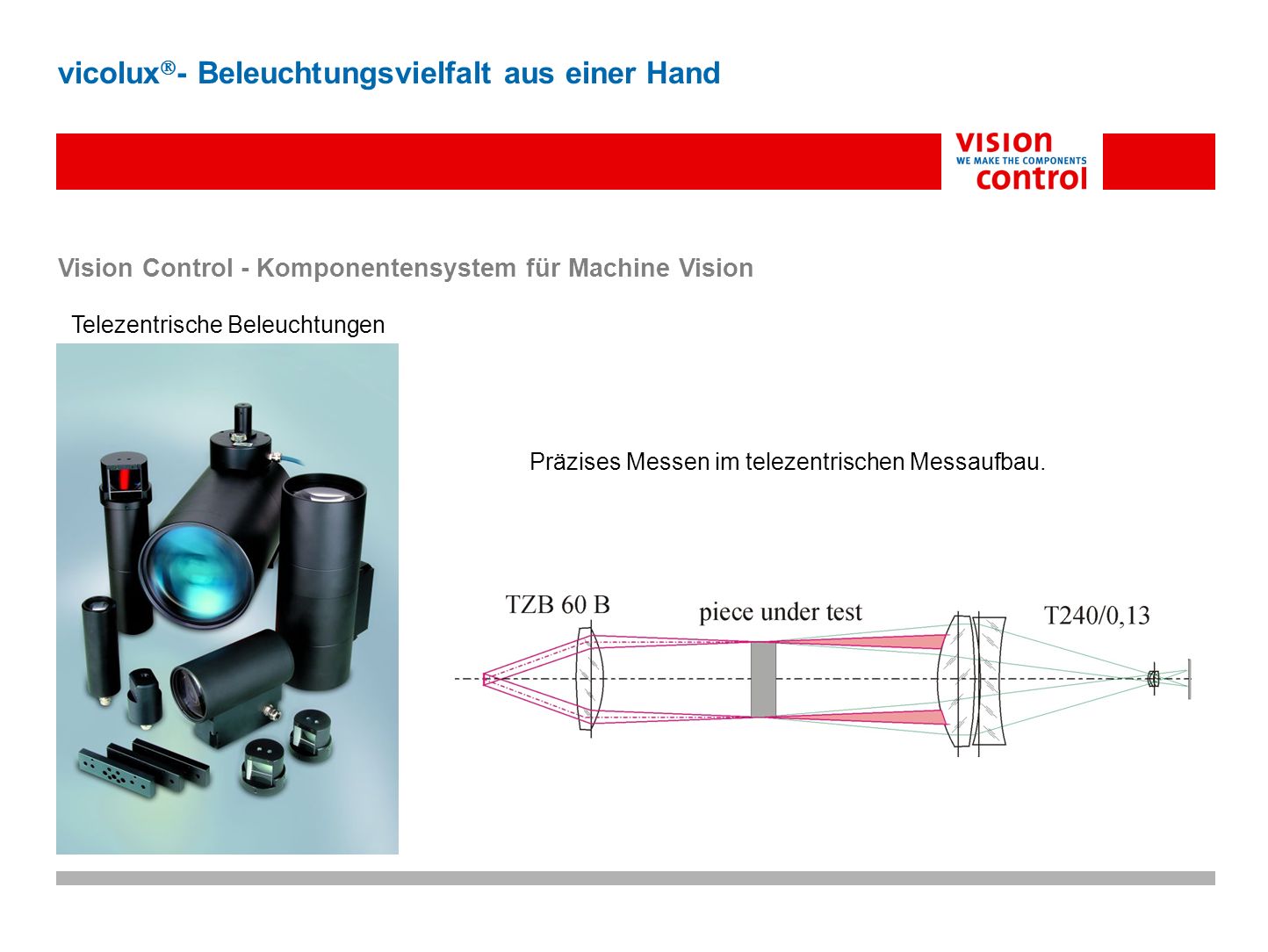

Vision Control - Komponentensystem für Machine Vision Telezentrische Beleuchtungen Präzises Messen im telezentrischen Messaufbau.

5 vicolux- Beleuchtungsvielfalt aus einer Hand
Produktspektrum - vicolux- Eigenschaften Eigenschaften für den Industriealltag  kompakte und robuste Bauweise mit integrierter Regelung  maximale Helligkeit und Homogenität  lange Lebensdauer und Temperaturmanagement  elektrischer Anschluss mit Weitbereichseingang VDC für ungeregelte Industrienetze  diverse Steuerungsmöglichkeiten (controlled, Power-Flash, adaptiv) Signal-LED & Einstellpotentiometer des Power-Flash

6 vicolux- Beleuchtungsvielfalt aus einer Hand
Spektrum – vicolux- Steuerungen Controlled – Standard  VDC Betriebsspannung  ab 10µs schaltbar mit SPS-Pegel (optoentkoppelt)  Helligkeitssteuerung mit Potentiometer und 0-10V (optoentkoppelt) Power Flash  0,5µs – 100µs Power Flash durch Potentiometereinstellung  Triggerflanke über TTL/SPS-Pegel (optoentkoppelt, max. 100Hz)  Integrierte Blitzsteuerung (Impulserzeugung, Regelung und Schutzschaltung) Weitere Steuerungen: Hochstabilisierte und Adaptive Beleuchtungen

7 + vicolux- Beleuchtungsvielfalt aus einer Hand
Produktspektrum – vicolux- modular Auswahlkriterien:  Module im 30 mm – Raster (z.B. 30x300 oder 240x240)  Durchlicht- oder Auflichttyp + Farbe  mit / ohne Kameradurchblick (60 x 60 mm²)  mit / ohne Kühlkörper  Steuerung am Gehäuse oder abgesetzt + Kabellänge +

8 vicolux- Beleuchtungsvielfalt aus einer Hand
Produktspektrum - OEM OEM-Produkte, angepasste Entwicklungen  Lichtführung (Abstrahlwinkel, Diffusorgrad, Spezialoptik)  LED (UV...IR)  Konstruktion (Formen, Materialen, Befestigungsmöglichkeiten)  Steuerung (statisch, controlled, power flash, adaptiv...)

9 vicolux- Beleuchtungsvielfalt aus einer Hand
Produktspektrum - OEM-Produkte, Sonderentwicklungen Bsp.1: 16 Schräggestellte LEDs in Spezialgehäuse mit adaptiver Steuerung für Oberflächenkontrolle Bsp.2: Sektorendunkelfeldbeleuchtung für Rohrinspektion Bsp.3: Telezentrische Blitzbeleuchtung mit 0,5 µs Blitzdauer (Rot und IR)

10 vicolux- Beleuchtungsvielfalt aus einer Hand
Ausblick – Neue Technologien Neue Technologien für neue Spitzenprodukte  In Aluminium oder Keramik gebettete Power-LEDs  Perfekte Wärmeabführung für maximale Lichtpower  Lichtführung durch integrierte AL-Reflektoren und Mikrolinsen  Powermodule in IR, Rot, Amber, Grün, Blau und Weiß Anwendungen  Ersatz von Xenon-Blitzleuchten mit spezieller Steuerelektronik  Extrem Lichtstarke Flächenbeleuchtung Hohe LED-Packungsdichte und optimales Thermo-Management für 234 LEDs

11 vicolux- Beleuchtungsvielfalt aus einer Hand
Ausblick – Neue Steuerungsmöglichkeiten Adaptive Steuerung – zeitlich & örtlich felxibel  Jede LED mit individueller Helligkeit in 1024 Stufen  Alle Formen, Farben und Lichteigenschaften für perfektes Helligkeitsprofil  Programmierung durch Softwaremodul in VCwin oder TCPIP-Client  schnelle Kommunikation mit dem Vision System über 100MBit Ethernet für Einsatz in Labor und Industrie Anwendungen  Ausgleich objektivbedingter Vignettierung  Unterdrückung störender Reflektionen  homogene Beleuchtung stark strukturierter Objekte  wechselnde Ausleuchtung z.B. in der Robotik  Intelligente Kamera und adaptive Beleuchtung  automatische Beleuchtungssanpassung Adaptive Flächenbeleuchtung und Softwaremodul mit einge-stellter Vignettierungskompen-sation

12 Komponenten für Ihren Erfolg
vicolux- Beleuchtungsvielfalt aus einer Hand Zusammenfassung  Komplettes Know-How im Haus  Ständige Erweiterung des Beleuchtungsspektrums  Modulare Beleuchtungskonzepte  OEM - Zulieferer Komponenten für Ihren Erfolg
