1 Saia ® Systemkatalog Kapitel A4 – Verbrauchsdatenerfassung

2 2 Kapitel A4: Verbrauchsdatenerfassung Inhalt Ganz neues Kapitel Beschreibung der Verkaufsszenarien Mechanische Daten Übersicht Saia ® Energiezähler Information über Stromwandler Erklärung über MID MTBF Werte der Energiezähler Und noch viel mehr… Informationen über den Energie Manager sind im Kapitel A2: Bedienen & Beobachten Systemkatalog | Kapitel A4 | Verbrauchsdatenerfassung

3 3 Szenario Komponenten Verbrauchsdatenerfassung mit Komponenten Integration ist auf jeder SPS über Modbus oder M-Bus möglich Einfache Integration in ein bestehendes (Fremd)System Keine eigenständige Energie-Monitoring Lösung Automationsingenieure sind involviert Implementierung ist nicht gewünscht Management- ebene Automations- ebene Feldebene Elektroschalt- schrank ElektroWärmeWasserGas Systemkatalog | Kapitel A4 | Verbrauchsdatenerfassung

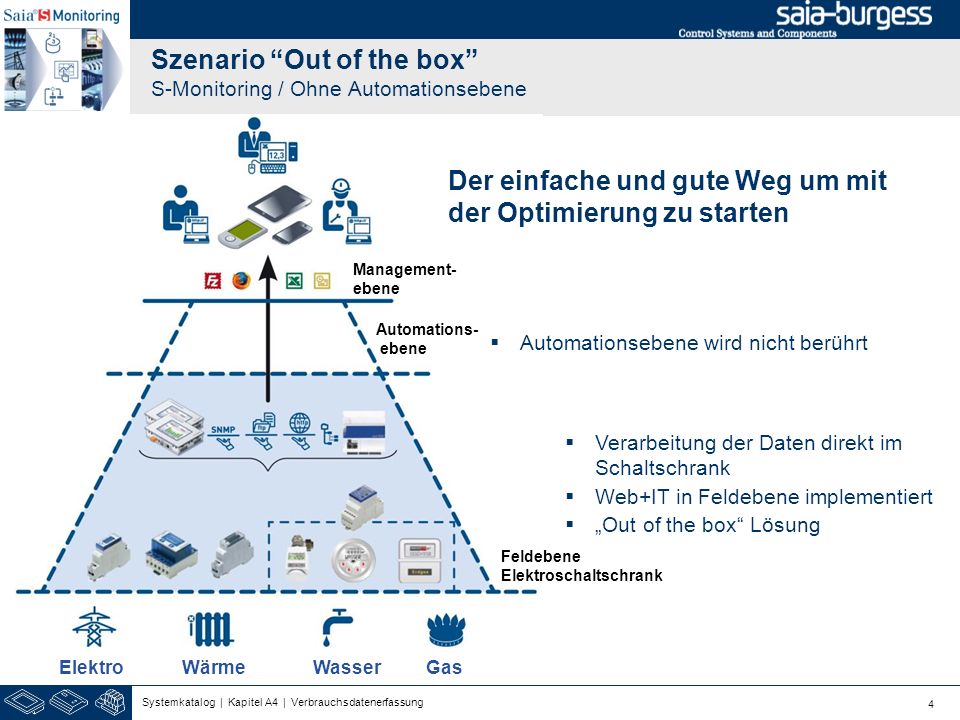

4 4 Szenario Out of the box S-Monitoring / Ohne Automationsebene Verarbeitung der Daten direkt im Schaltschrank Web+IT in Feldebene implementiert Out of the box Lösung Management- ebene Automations- ebene Feldebene Elektroschaltschrank Automationsebene wird nicht berührt Der einfache und gute Weg um mit der Optimierung zu starten ElektroWärmeWasserGas Systemkatalog | Kapitel A4 | Verbrauchsdatenerfassung

5 5 Szenario komplettes Saia ® -System S-Monitoring / No limits Saia ® S-Bus Geräte Management- ebene Automations- ebene Feldebene Elektroschaltschrank Bewährte Saia ® -Technologie zum Steuern und Regeln Volle Web+IT Integration Gesamte Gebäudeautomation möglich No risk no limits! Alles – Alle – Jederzeit - Überall Alle Daten sind verfügbar für die Visualisierung und Optimierung ElektroWärmeWasserGas Systemkatalog | Kapitel A4 | Verbrauchsdatenerfassung

6 6 PCD7.H104 / S0- Gateways S0-Pulse Z.B. Einsatz bei Gebäuderenovierung mit bestehender Mess-Infrastruktur Erfassung der Verbrauchsdaten von jedem beliebigem Medium (z.B. Wasser, Gas, etc.) Jedes Gerät mit S0-Pulsausgang wird busfähig S-Bus oder Modbus Version PCD7.H104SE= S-Bus PCD7.H104D= Modbus / Systemkatalog | Kapitel A4 | Verbrauchsdatenerfassung

7 7 Saia ® Energiezähler Mehr als 20 verschieden Typen Integrierte Schnittstelle, um die Messwerte auszulesen 17.5mm 89mm 82mm 70mm58mm62mm Geräte für direkt Messung und für Stromwandler bis 6000A Sehr kompakte Bauform, integriertes LCD zum Ablesen vor Ort Alle Energiezähler sind als EPLAN Makros verfügbar Systemkatalog | Kapitel A4 | Verbrauchsdatenerfassung

8 8 Saia ® Energiezähler Anschluss- und Verkabelungsbeispiel CT Verhältniss 3ph Meter CT Verhältniss 1ph Meter Kombinierte Strom- und Spannungseingänge Weniger Verkabelungsaufwand Schnellere Installation Verschiedene Wandlerverhältnisse direkt am Zähler einstellbar Systemkatalog | Kapitel A4 | Verbrauchsdatenerfassung

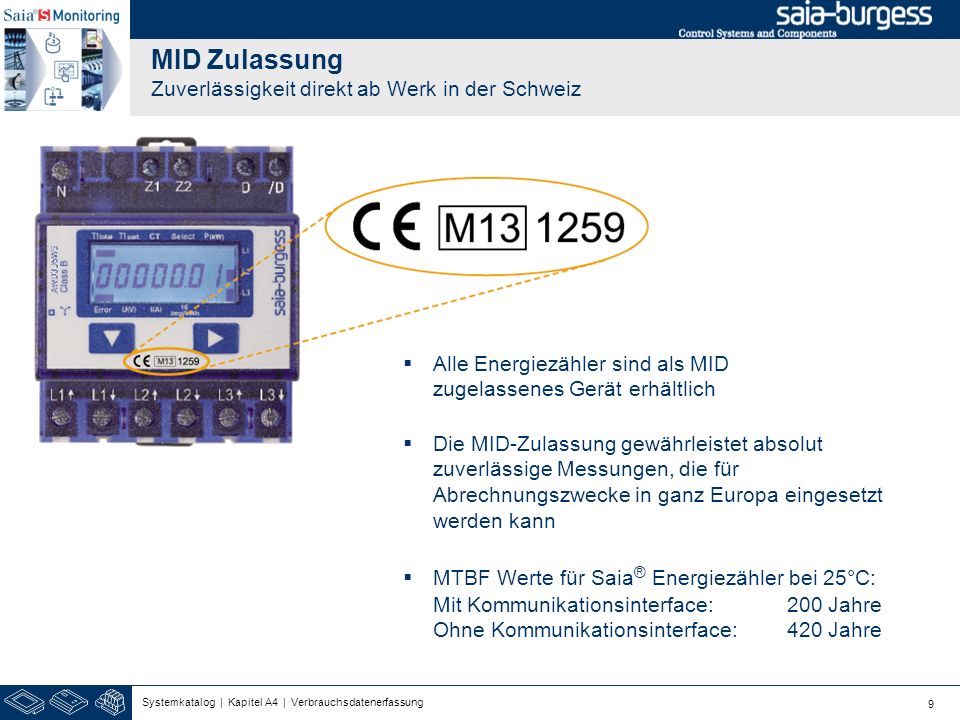

9 9 MID Zulassung Zuverlässigkeit direkt ab Werk in der Schweiz Alle Energiezähler sind als MID zugelassenes Gerät erhältlich MTBF Werte für Saia ® Energiezähler bei 25°C: Mit Kommunikationsinterface: 200 Jahre Ohne Kommunikationsinterface: 420 Jahre Die MID-Zulassung gewährleistet absolut zuverlässige Messungen, die für Abrechnungszwecke in ganz Europa eingesetzt werden kann Systemkatalog | Kapitel A4 | Verbrauchsdatenerfassung
