1 MicroLink dLAN

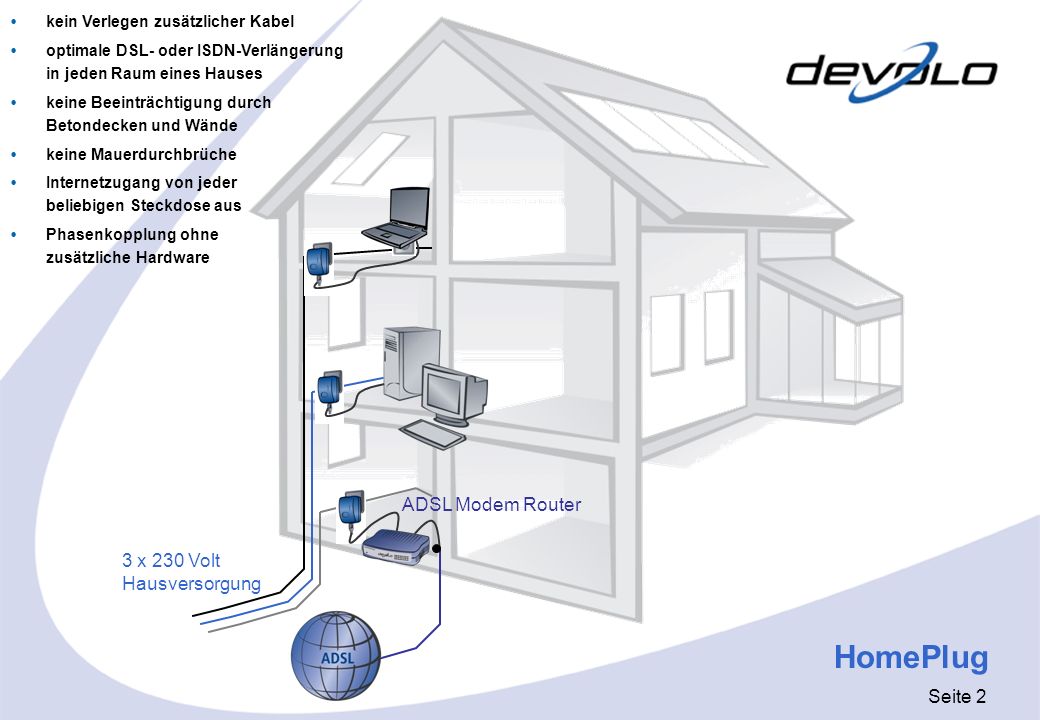

2 HomePlug ADSL Modem Router 3 x 230 Volt Hausversorgung
kein Verlegen zusätzlicher Kabel optimale DSL- oder ISDN-Verlängerung in jeden Raum eines Hauses keine Beeinträchtigung durch Betondecken und Wände keine Mauerdurchbrüche Internetzugang von jeder beliebigen Steckdose aus Phasenkopplung ohne zusätzliche Hardware ADSL Modem Router 3 x 230 Volt Hausversorgung HomePlug

3 Interoperabilität mit LAN/WLAN-Produkten
problemlose Integration weiteren LAN-Equipments hervorragende Netzinfrastruktur Netzwerkfähigkeit hohe Abhörsicherheit Portabilität Switch WLAN Access Point 3 x 230 Volt Hausversorgung Interoperabilität mit LAN/WLAN-Produkten

4 devolo MicroLink dLAN HomePlug Adapter mit Ethernet-Schnittstelle
Datenübertragung über das bestehende Stromnetz im In-House-Bereich extrem kleine Bauform: 93 x 66 x 42 (H x B x T) maximale Übertragungsraten: 14 Mbit/s Reichweite bis zu 200 Metern höchste Abhörsicherheit durch 56 Bit DES-Verschlüsselung LAN-Standards: IEEE 802.3 Konfigurationssoftware für Windows 98SE, Windows 2000, Windows Me und Windows XP keine Treiber notwendig easy Plug&Play-Installation

5 devolo MicroLink dLAN USB
HomePlug Adapter mit USB-Schnittstelle Datenübertragung über das bestehende Stromnetz im In-House-Bereich extrem kleine Bauform: 72 x 50 x 25 (H x B x T) maximale Übertragungsraten: 14 Mbit/s Reichweite bis zu 200 Metern höchste Abhörsicherheit durch 56 Bit DES-Verschlüsselung USB Standards: USB 1.1 optimiert für Windows 98SE, Windows 2000, Windows Me und Windows XP easy Plug&Play-Installation

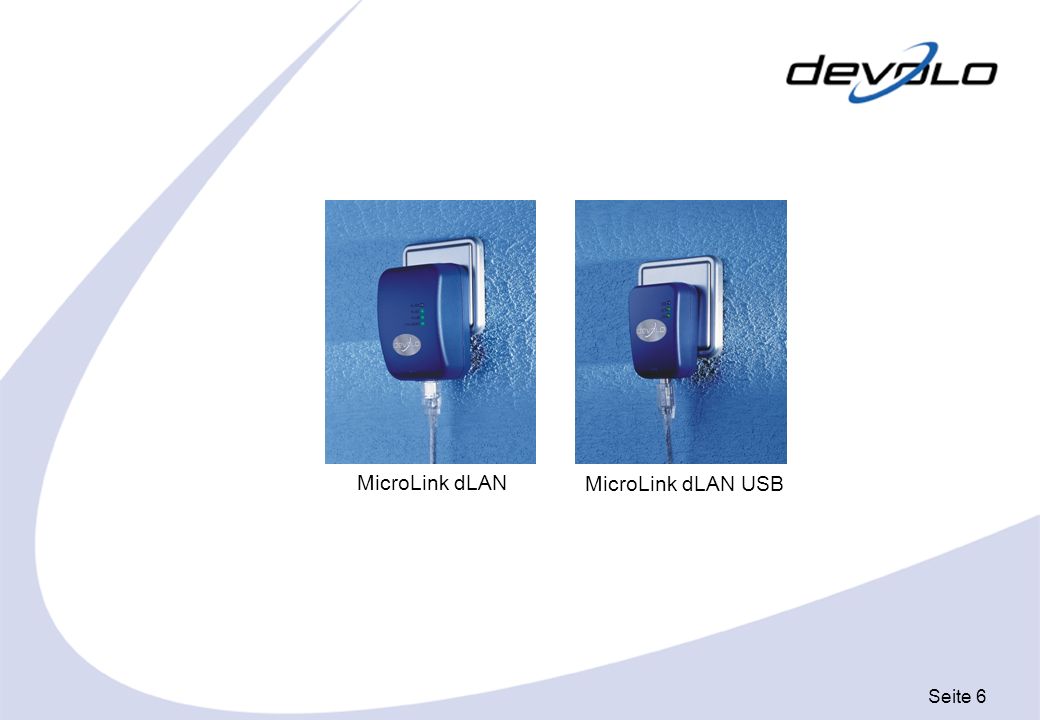

6 MicroLink dLAN MicroLink dLAN USB

7 z.B. TELEKOM ADSL-Modem oder
Telefon- buchse Splitter MicroLink dLAN oder MicroLink dLAN USB Hausinternes 230 V Stromnetz 1. Internet-ADSL-Einzelplatzlösung über die Steckdose z.B. TELEKOM ADSL-Modem oder MicroLink Fun LAN Anwendungsbeispiel 1

8 z.B. TELEKOM ADSL-Modem oder
Telefon- buchse Splitter MicroLink dLAN oder MicroLink dLAN USB Hausinternes 230 V Stromnetz 1. Heimvernetzung über die Steckdose 2. Internet-ADSL-Mehrplatzlösung über die Steckdose MicroLink LAN Router z.B. TELEKOM ADSL-Modem oder MicroLink Fun LAN Anwendungsbeispiel 2

9 MicroLink ADSL Modem Router
Telefon- buchse Splitter MicroLink dLAN oder MicroLink dLAN USB Hausinternes 230 V Stromnetz 2. Internet-ADSL-Mehrplatzlösung über die Steckdose MicroLink ADSL Modem Router 1. Heimvernetzung über die Steckdose Anwendungsbeispiel 3

10 Anwendungsbeispiel 4 1. Heimvernetzung über die Steckdose
Telefon- buchse NTBA MicroLink dLAN oder MicroLink dLAN USB Hausinternes 230 V Stromnetz 2. Internet-ISDN-Mehrplatzlösung über die Steckdose ISDN-Router 1. Heimvernetzung über die Steckdose Anwendungsbeispiel 4

11 z.B. TELEKOM ADSL-Modem oder
Telefon- buchse Splitter MicroLink dLAN oder MicroLink dLAN USB Hausinternes 230 V Stromnetz 1. Internet-ADSL-Spielekonsole-Anwendung z.B. TELEKOM ADSL-Modem oder MicroLink Fun LAN (oder jede andere Internetanbindung) Microsoft X-Box Sony Playstation Anwendungsbeispiel 5

12 z.B. TELEKOM ADSL-Modem oder
Telefon- buchse Splitter MicroLink dLAN oder MicroLink dLAN USB Hausinternes 230 V Stromnetz 1. Internet-ADSL-SetTopBox-Anwendung z.B. TELEKOM ADSL-Modem oder MicroLink Fun LAN SetTopBox (oder jede andere Internetanbindung) Anwendungsbeispiel 6

13 HomePlug – Technik integrierter Physical Layer (PHY) und Media Access Controller (MAC) Datenrate: bis zu 14 Mbps (ca. 6-8Mbit effektiv) Frequenzband: 4.3 MHz MHz OFDM Symbol Modulation: multiple carrier System, 84 carriers automatische Kanalanpassung Fehlerkorrektur unterstützte Zugangsmethoden: CSMA/CD CE-Zulassung

14 OFDM – Technik OFDM ist kein neues Modulationsverfaren: hat sich bereits beim digitalen Rundfunk (DAB) und bei ADSL bewährt robust gegen Mehrwegausbreitung und versch. Störungen Unterteilung des verfügbaren Spektrums Bv in 84 schmale Subkanäle gleichzeitige Datenübertragung auf N Trägern mit Frequenzen f1, ... fn Bandbreite jedes Subkanals:  f = Bv / N innerhalb der Kanäle konstante Dämpfung und Gruppenlaufzeit: Entzerrung nur einfach oder garnicht nötig (Vorteil geg. breitbandigen Einträgerverfahren)

15 Vorteile der HomePlug – Technologie
hervorragende Netzinfrastruktur Netzwerkfähigkeit Portabilität kein Verlegen zusätzlicher Kabel keine Beeinträchtigung durch Betondecken und Wände keine Mauerdurchbrüche Internetzugang von jeder beliebigen Steckdose aus hohe Abhörsicherheit optimale DSL- oder ISDN-Verlängerung in jeden Raum eines Hauses
