1 Dachgeschoßausbau1 HERZLICH WILLKOMMEN ! DACHGESCHOSSAUSBAU Im Gründerzeithaus in Hinsicht auf die Erdbebenstandfestigkeit Arch. DI Michaela Trojan

2 Dachgeschoßausbau2 ÜBERSICHT  Erdbeben im Wiener Raum  Erdbebennorm B 4015  Arbeitskreis – Merkblatt - Dachgeschosseinbau - Dachgeschossausbau – leicht - Dachgeschossausbau – schwer  Eurocode 8

3 Dachgeschoßausbau3 EINLEITUNG Neue wissenschaftliche Erkenntnisse hinsichtlich seismischer Belastungen Auswirkung auf Normung, Gesetzgebung und Politik Änderung der Rahmenbedingung für den Dachgeschoßausbau am Gründerzeithaus

4 Dachgeschoßausbau4 ERDBEBEN – SEISMISCHE BELASTUNGEN : Neuauflage der Ö-Norm B4015 – (Belastungsannahmen im Bauwesen – Außergewöhnliche Belastungen – Erdbeben) - Neue Gefährdungskarten aktualisierte Bewertung des Risikos aufgrund laufender Erkenntnisse - Einfluss EUROCODE 8 (ab in Österreich anzuwenden) Auslegung von Bauwerken gegen Erdbeben Berücksichtigung aktueller Schadensfälle infolge von Aufstockungen GEFÄHRDUNGSKARTEN

5 Dachgeschoßausbau5 ERDBEBEN in Österreich

6 Dachgeschoßausbau6 ERDBEBENZONEN ERDBEBEN STÄRKE Einteilung in 4 Zonen In Wien Zone „3“ – mäßiges Gefärdungspotential

7 Dachgeschoßausbau7 ERDBEBEN von Neulengbach (15. September 1590) EMS 98 - Grad 9 auf der 12-stufigen EMS-98 - Stärke 6 nach Richter - In Wien viele Gebäudeschäden und mehrere Tote - In Österreich ca. alle 400 Jahre

8 Dachgeschoßausbau8 ERDBEBEN von Schwadorf ( 8. Oktober 1927) EMS-98  Grad 8 nach EMS-98 (5 nach Richter)  Sämtliche Häuser beschädigt  Mehrere Gebäude Gebäude wie Schule, Pfarrhof, Gendermarie irreparabel beschädigt  Ähnlich stark wie das Beben von Seebenstein am  Ein Beben dieser Stärke kann alle 50 Jahre auftreten

9 Dachgeschoßausbau9 ARBEITSKREIS STATIK Entsprechend der Wiener Bauordnung müssen die Gebäude dem Stand der Technik entsprechen Für seismische Belastung ist die Ö-Norm B4015 anzuwenden (aktuelle Neuauflage vom ) Erhebliche Auswirkungen auf den DG-Ausbau in der bisher gängigen Praxis Bildung des „Arbeitskreises Statik“ mit dem Ziel einer praxisorientierten Auslegung der Ö-Norm 4015

10 Dachgeschoßausbau10 ARBEITSKREIS STATIK Bestehend aus Vertretern der MD-BD WK-Wien Ingenieurkammer Hauptverband der SV TU-Wien MA-37 MA-39

11 Dachgeschoßausbau11 ARBEITSKREIS STATIK Dachgeschoßeinbau DG - Ausbau - leicht DG - Ausbau - schwer Merkblatt vom 5. April 2006 Aufgrund der Neuauflage der Ö-Norm B4015 im nur mehr bedingt gültig Auf Basis der Ö-Norm B 4015, Ausgabe vom und der Wiener Bauordnung Ein mit einem leichten DG-Ausbau versehenes Gebäude darf in einem Erdbeben nicht früher versagen als ohne Zubau Führte zu einer Unterscheidung von:

12 Dachgeschoßausbau12 DACHGESCHOSSEINBAUTEN gemäß § 60 Abs.1, lit.a der Wiener Bauordnung, letzter Satz: „Der Einbau von Wohnungen oder Teilen davon in das Dachgeschoß gilt nicht als Umbau“ -Einbau von Wohnungen (aus statischer sicht auch Büros) in das DG, in einer Ebene in bestehenden Umriß -maximal 300 Kg/m2 zusätzliche Belastung -hier ist kein „Ingenieurbefund“ erforderlich -Nachweis oberste Bestandsdecke bzw. neue Decke und Veränderung der Dachkonstruktion!

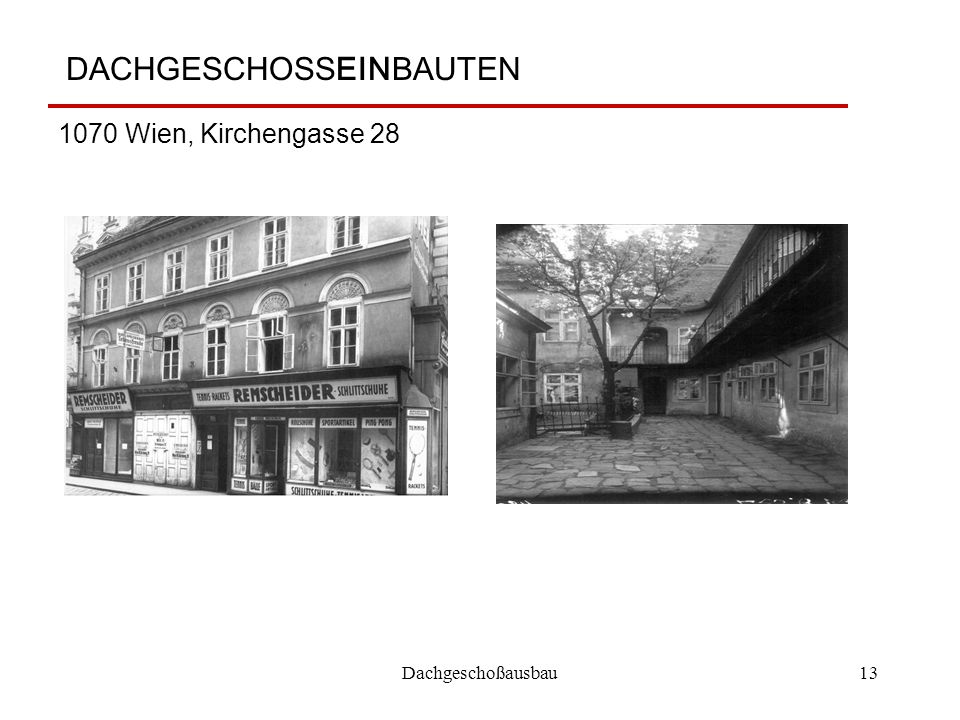

13 Dachgeschoßausbau13 DACHGESCHOSSEINBAUTEN 1070 Wien, Kirchengasse 28

14 Dachgeschoßausbau14 DACHGESCHOSSEINBAUTEN 1070 Wien, Kirchengasse 28

15 Dachgeschoßausbau15 DG-AUSBAU leicht Lasterhöhung „leicht“ bei Gründerzeithäusern -Zusätzlich seismisch beanspruchte Masse von 720 Kg/m² -Lastbilanz möglich (Gegenrechnung mit abgetragen Pflaster etc.) -Ingenieurbefund erforderlich -diverse statische Nachweise für Altbestand und Neubau hinsichtlich der Ableitung der Kräfte in den Untergrund, der Decke, der Bestandskonstruktion etc. -Maximal ein Voll- und ein Dachgeschoß

16 Dachgeschoßausbau16 DG-AUSBAU leicht Robert-Hammerling-Gasse 34, 1150 Wien

17 Dachgeschoßausbau17 DG-AUSBAU leicht Robert-Hammerling-Gasse 34, 1150 Wien

18 Dachgeschoßausbau18 DG-AUSBAU leicht Robert-Hammerling-Gasse 34, 1150 Wien

19 Dachgeschoßausbau19 DG-AUSBAU schwer Lasterhöhung „schwer“ (Aufstockung) -Über DG Ausbau „leicht“ hinausgehend -Auf Basis eines Ingenieurbefundes -Nachweis für Altbestand und Neubau -Meist sind umfangreiche statische Maßnahmen erforderlich

20 Dachgeschoßausbau20 DG-AUSBAU schwer

21 Dachgeschoßausbau21 DG-AUSBAU schwer

22 Dachgeschoßausbau22 DG-AUSBAU schwer

23 Dachgeschoßausbau23 DG-AUSBAU schwer

24 Dachgeschoßausbau24 DG-AUSBAU schwer

25 Dachgeschoßausbau25 DG-AUSBAU schwer

26 Dachgeschoßausbau26 DG-AUSBAU schwer

27 Dachgeschoßausbau27 EUROCODE 8 Ab dem tritt anstelle der Ö-Norm B4015 der EUROCODE 8

28 Dachgeschoßausbau28 EUROPÄISCHE MAKROSEISMISCHE SKALA (EMS-98) 1 nicht fühlbar 2 kaum bemerkbar: Nur sehr vereinzelt von ruhenden Personen wahrgenommen. 3 schwach: Von wenigen Personen in Gebäuden wahrgenommen. Ruhende Personen fühlen ein leichtes Schwingen oder Erschüttern. 4 deutlich: Im Freien vereinzelt, in Gebäuden von vielen Personen wahrgenommen. Einige Schlafende erwachen. Geschirr und Fenster klirren, Türen klappern. 5 stark: Im Freien von wenigen, in Gebäuden von den meisten Personen wahrgenommen. Viele Schlafende erwachen. Wenige werden verängstigt. Gebäude werden insgesamt erschüttert. Hängende Gegenstände pendeln stark, kleine Objekte werden verschoben. Türen und Fenster schlagen auf und zu. 6 leichte Gebäudeschäden: Viele Personen erschrecken und flüchten ins Freie. Einige Gegegenstände fallen um. An vielen Häusern, vornehmlich in schlechterem Zustand, entstehen leichte Schäden, wie feine Mauerrisse und das Abfallen von z.B. kleinen Verputzteilen. Basierend auf der 12-teiligen Mercalli-Sieberg Skala

29 Dachgeschoßausbau29 EUROPÄISCHE MAKROSEISMISCHE SKALA (EMS-98) 7 Gebäudeschäden: Die meisten Personen erschrecken und flüchten ins Freie. Möbel werden verschoben. Gegenstände fallen in großen Mengen aus den Regalen. An vielen Häusern solider Bauart treten mäßige Schäden auf (kleine Mauerrisse, Abfall von Putz, herabfallen von Schornsteinteilen). Vornehmlich Gebäude in schlechtem Zustand zeigen größere Mauerrisse und Einsturz von Zwischenwänden. 8 schwere Gebäudeschäden: Viele Personen verlieren das Gleichgewicht. An vielen Gebäuden einfacher Bausubstanz treten schwere Schäden auf; d.h. Giebelteile und Dachgesimse stürzen ein. Einige Gebäude sehr einfacher Bauart stürzen ein. 9 zerstörend: Allgemeine Panik unter den Betroffenen. Sogar gut gebaute gewöhnliche Bauten zeigen sehr schwere Schäden und teilweisen Einsturz tragender Bauteile. Viele schwächere Bauten stürzen ein. 10 sehr zerstörend: Viele gut gebaute Häuser werden zerstört oder erleiden schwere Beschädigungen. 11 verwüstend: Die meisten Bauwerke, selbst einige mit gutem erdbebengerechtem Konstruktionsentwurf und - ausführung, werden zerstört. 12 vollständig verwüstend: Nahezu alle Konstruktionen werden zerstört.

30 Dachgeschoßausbau30 ERDBEBEN in Österreich

31 Dachgeschoßausbau31 ERDBEBEN Zoneneinteilung KARTE 2 ZURÜCK

32 Dachgeschoßausbau32 ERDBEBEN Effektive Bodenbeschleunigung KARTE 1 ZURÜCK
