1 Eternit Dachsortiment 2008 Verlegerschulung

2 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG2 Übersicht Hauptproduktgruppen Eternit Dachsteine Extra, Verona, Profil-S Eternit Wellplatten Profil 5, Profil 6, Profil 6 ¾, Profil 8, Berliner Welle Eternit Dach- und Fassadenplatten Oberfläche glatt, Oberfläche structur Eternit Dachfolien Rofatop 95, Rofatop 115, Rofatop 135 Eternit Dämmsysteme Etertherm-L-PUR, Etertherm-S-PUR

3 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG3 Eternit Dachsteine

4 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG4 Eternit Dachsteine Dachstein Extra „Der Klassiker“ Symmetrische, halbkreisförmige Mittelwulst Abgerundete Stirnkante Dachstein Verona „Der Außergewöhnliche“ Geschwungene Wellenform Abgerundete Stirnkante Dachstein Profil-S „Der Gewellte“ Unsymmetrische Mittelwulst Abgerundete Stirnkante

5 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG5 Eternit Dachsteine Besonderheiten Fußverrippung Ausgeprägte Fußverrippung gegen das Eindringen von Flugschnee und Schlagregen Wasserfallen Doppelte Wasserfallen am oberen Ende bieten zusätzliche Sicherheit vor eindringender Feuchtigkeit Längsfalz Hochliegender und abgestufter Längsfalz sorgt für schnellen und sicheren Wasserablauf Überdeckung Tief heruntergezogene seitliche Überdeckung hält den Längsfalz trocken

6 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG6 Eternit Dachsteine Technische Daten Abmessung Normalstein334 x 420 mm Deckbreite300 mm Nutzlänge310 – 345 mm Je nach Dachneigung Materialbedarfca. 10 Stück/m² Regeldachneigung22° Mindestdachneigung10° Nur mit Zusatzmaßnahmen unterhalb der Regeldachneigung

7 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG7 Eternit Dachsteine Sortimente für alle Dachsteinmodelle Normalsteine Halbsteine nicht für Verona verfügbar Giebelsteine links und rechts Ausstich 90 mm und 120 mm Pultsteine Pult-Normalsteine Pult-Halbsteine Pult-Giebelsteine Knicksteine Knick-Normalsteine Knick-Halbsteine Knick-Giebelsteine

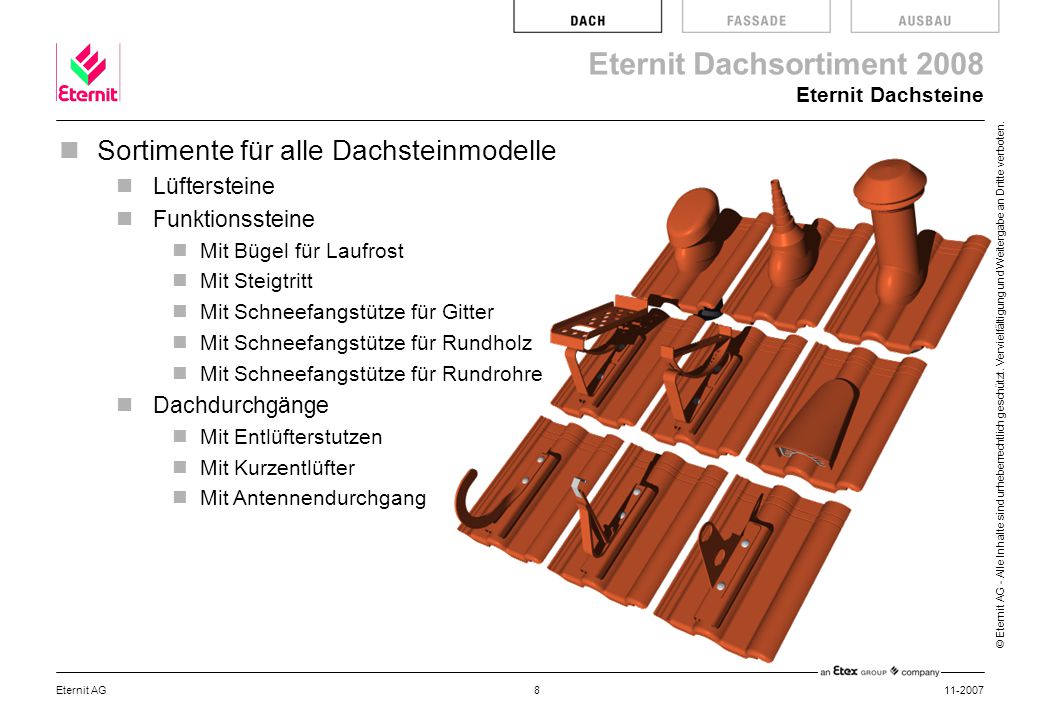

8 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG8 Eternit Dachsteine Sortimente für alle Dachsteinmodelle Lüftersteine Funktionssteine Mit Bügel für Laufrost Mit Steigtritt Mit Schneefangstütze für Gitter Mit Schneefangstütze für Rundholz Mit Schneefangstütze für Rundrohre Dachdurchgänge Mit Entlüfterstutzen Mit Kurzentlüfter Mit Antennendurchgang

9 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG9 Eternit Dachsteine Sortimente für alle Dachsteinmodelle Jumbosteine Deckbreite 450 mm bei Extra und Profil-S Deckbreite 600 mm bei Verona First-/Gratsteine Firstschlusssteine Firstdiskus für Extra und Profil-S Firstabschlussstein für Verona Gratanfangsteine Walmkappe

10 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG10 Eternit Dachsteine Dachstein Profil-S, dunkelrot Dachstein extra, dunkelgrau Dachstein Verona, klassikrot

11 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG11 Eternit Wellplatten

12 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG12 Eternit Wellplatten Plattenbreite Nutzbreite Seitenüberdeckung Plattenlängen Farben Profil mm 873 mm 47 mm mm mm mm mm mm Profil mm mm 47 mm mm mm mm mm Profil 6 ¾ mm mm 99 mm mm mm mm mm Profil mm 910 mm 90 mm mm mm mm mm Berliner Welle 920 mm 873 mm 47 mm 830 mm 625 mm

13 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG13 Eternit Wellplatten Technische Daten Regeldachneigungen ohne Dichtungsprofil Wellplatten9° Berliner Welle15° Mindestdachneigungen mit Dichtungsprofil Wellplatten7° Berliner Welle10° Höhenüberdeckung Wellplatten200 mm Berliner Welle125 mm Maximale Unterstützungsabstände Profil 5, 6, 6 ¾ mm mm bei Dachneigungen ≥ 20° Profil mm Berliner Welle500 mm, bzw. 705 mm bei Typ 0A

14 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG14 Eternit Wellplatten Formteile Traufe Traufenfußstücke Traufenzahnleisten First 2-teilige Wellfirsthauben 2-teilige Entlüfter-Wellfirsthauben 1-teilige Wellfirsthauben Wellpulthauben Andere Maueranschlussstücke Wellübergangsstücke Wellübergangshauben Rohrstutzen

15 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG15 Eternit Wellplatten Formteile Ortgang Einfacher Giebelwinkel Längen mm, mm, mm, mm Firstabschluss 2-teilig Pultabschluss Mauerabschluss Übergangsstücke Übergangshauben

16 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG16 Eternit Wellplatten Wellplatten Profil 8, SonderfarbeWellplatten Profil 6, hellgrau Wellplatten Profil 5, dunkelgrau

17 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG17 Eternit Dach- und Fassadenplatten

18 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG18 Eternit Dach- und Fassadenplatten Technische Hinweise Befestigung Mit verzinkten Schieferstiften; auf Holzwerkstoffplatten mit nichtrostenden Schieferstiften Plattenhaken aus Edelstahl V4A Unterkonstruktion Traglattung mit Konterlattung Holzschalung mit geeigneter Vordeckung Regeldachneigung Regeldachneigung kann um maximal 10° unterschritten werden, wenn Zusatzmaßnahmen (Unterspannungen, Unterdeckungen, Unterdächer) angeordnet sind Waben-, Geschlaufte-, Quader-, Vertikal- und Gezogene Doppeldeckung dürfen nur als Außenwandbekleidung ausgeführt werden

19 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG19 Eternit Dach- und Fassadenplatten Deutsche Deckung Formate 40x40 cm, 30x40 cm, 30x30 cm, 25x25 cm 20x20 cm nur für Wandanwendung Oberflächen Glatt, Structur Regeldachneigung ≥ 25° ≥ 30° bei Format 25x25 cm GlattStructur

20 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG20 Eternit Dach- und Fassadenplatten Deckung gerundet Formate 30x30 cm 20x20 cm nur für Wandanwendung Oberflächen Glatt, Structur Regeldachneigung ≥ 25° GlattStructur

21 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG21 Eternit Dach- und Fassadenplatten Deckung gerundet Einsatz als Dachdeckung Fassadenbekleidung Deckungsarten Deutsche Deckung rechts und links Geschlaufte Deckung rechts und links Wabendeckung Sortiment Farben:blauschwarz, dunkelbraun, klassikrot, ziegelrot, kristallweiß, lichtgrau, topas B3, topas C2, diamant C3 und alle Farben der Fassadentafeln Textura und Fassadenpaneele Cedral

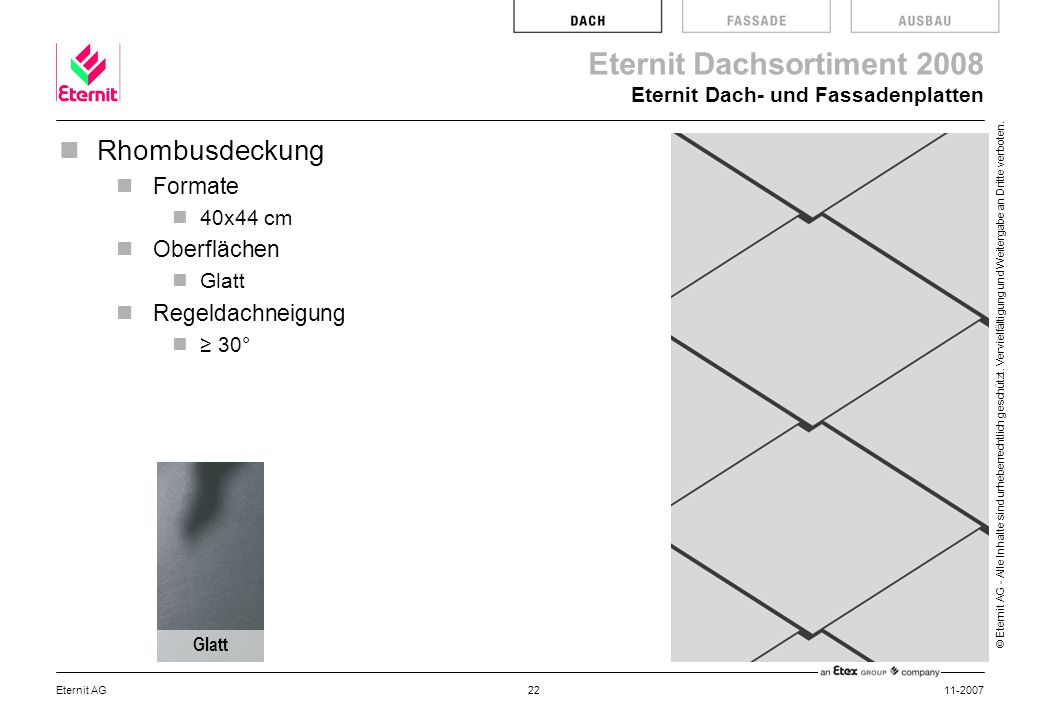

22 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG22 Eternit Dach- und Fassadenplatten Rhombusdeckung Formate 40x44 cm Oberflächen Glatt Regeldachneigung ≥ 30° Glatt

23 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG23 Eternit Dach- und Fassadenplatten Spitzschablonendeckung Formate 40x40 cm Oberflächen Glatt Regeldachneigung ≥ 30° Glatt

24 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG24 Eternit Dach- und Fassadenplatten Doppeldeckung Rechteck Formate 32x60 cm, 32x45 cm, 30x60 cm, 20x40 cm Oberflächen Glatt, Structur Regeldachneigung ≥ 25° ≥ 30° bei Format 20x40 cm GlattStructur

25 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG25 Eternit Dach- und Fassadenplatten Doppeldeckung Quadrat Formate 40x40 cm, 30x30 cm Oberflächen Glatt, Structur Regeldachneigung ≥ 25° bei Format 40x40 cm ≥ 30° bei Format 30x30 cm GlattStructur

26 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG26 Eternit Dach- und Fassadenplatten Doppeldeckung Boronda Formate 32x60 cm, 32x45 cm Oberflächen Glatt Regeldachneigung ≥ 25° Glatt Dachplatten Boronda mit gestutzten Ecken können durch Drehen um 180° als vollkantige Deckung und als Deckung mit gestutzten Ecken verlegt werden.

27 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG27 Eternit Dach- und Fassadenplatten Waagerechte Deckung Formate 60x30 cm 40x20 cm, 30x20 cm nur für Wandanwendung Oberflächen Glatt, Structur Regeldachneigung ≥ 30° ≥ 35° bei Verlegung auf Lattung GlattStructur

28 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG28 Eternit Dach- und Fassadenplatten Dach- und Fassadenplatten zementgrau Besonderheiten Für Dachdeckungen und Fassadenbekleidungen Erzeugt ein natürliches Erscheinungsbild Charakter des Faserzements bleibt erhalten Deckungsarten & Formate Doppeldeckung 32x60 cm (nicht Boronda) Doppeldeckung 40x40 cm Spitzschablonendeckung 40x40 cm Waagerechte Deckung 60x30 cm Quader-/Vertikaldeckung 60x30 cm Zubehörplatte 60x30 cm Oberfläche glatt

29 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG29 Eternit Fassadenplatten Geschlaufte Deckung Formate 30x30 cm, 20x20 cm Ausführung Mit gestutzter Ecke Mit gerundeter Ecke Oberflächen Glatt, Structur GlattStructur

30 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG30 Eternit Fassadenplatten Wabendeckung Formate 30x30 cm, 20x20 cm Ausführung Mit gestutzter Ecke Mit gerundeter Ecke Oberflächen Glatt, Structur GlattStructur

31 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG31 Eternit Fassadenplatten Quader-/Vertikaldeckung Formate 60x30 cm Oberflächen Glatt, Structur GlattStructur

32 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG32 Eternit Fassadenplatten Gezogene Doppeldeckung Formate 32x60 cm, 30x60 cm, 20x40 cm, 40x40 cm, 30x30 cm Boronda 32x60 cm, Boronda 32x45 cm Oberflächen Glatt, Structur GlattStructur

33 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG33 Eternit Dachplatten Doppeldeckung 32/60 cm, dunkelrot Deutsche Deckung 30/40 cm, blauschwarzGezogene Doppeldeckung 32/60 cm, blauschwarz

34 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG34 Eternit Dachfolien Rofatop

35 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG35 Eternit Dachfolien Rofatop Allgemeines Eigenschaften s d -Wert ~0,02 m Der s d -Wert gibt an wie stark eine ruhende Luftschicht sein muss, um den selben Widerstand wie die Dachfolie zu haben. Temperaturbeständigkeit -40°C bis +100°C Baustoffklasse E (B2) Voll recyclebar 3-lagige Dachfolie Rollenmaße 1,5 m x 50 m Hinweise Rollenbreiten bis max. 3,0 m erhältlich Kein regensicheres oder wasserdichtes Unterdach Kein Notdach Freibewitterung max. 8 Wochen, ohne Beeinträchtigung der technischen Eigenschaften durch die UV-Strahlung

36 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG36 Eternit Dachfolien Rofatop Rofatop 95 Flächengewicht 95 g/m² Varianten Ohne Selbstkleberand Einsatzbereich Unterspannbahn Unterdeckbahn Hinweis Nicht auf Schalung verlegbar Rofatop 115 Flächengewicht 115 g/m² Varianten Ohne Selbstkleberand Mit Selbstkleberand als Rofatop 115 fix Einsatzbereich Unterspannbahn Unterdeckbahn Hinweis Nicht auf Schalung verlegbar Rofatop 135 Flächengewicht 135 g/m² Varianten Ohne Selbstkleberand Mit Selbstkleberand als Rofatop 135 fix Einsatzbereich Unterspannbahn Unterdeckbahn Schalungsbahn Vordeckbahn

37 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG37 Eternit Dämmsysteme Etertherm

38 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG38 Eternit Dämmsysteme Etertherm Allgemeines Eternit Dämmsysteme bestehen aus PIR (Polyiso-Hartschaum) PIR und PUR gehören zur Gruppe der Polyurethan-Hartschäume Eigenschaften Bester Wärmedämmwert aller momentan gebräuchlicher Dämmstoffe Vollflächiger Dämmmantel ohne Unterbrechung durch z.B. Sparren PUR/PIR-Hartschaum ist Schimmel- und Fäulnissicher Belastbar durch hohe Druckfestigkeit Beständig gegenüber Lösungsmitteln, Weichmachern, Ölen, Alkalien, etc. Geruchsneutral Thermisch beständig

39 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG39 Eternit Dämmsysteme Etertherm Etertherm-L-PUR 024/024 Polymer Einsatzbereich Neubau Sanierung Elementdicken 100, 120, 140, 160 mm Elementaufbau PE-Folie/Polymer- Bitumenbahn mit Selbstkleberand Aluminiumfolie PUR/PIR-Hartschaum, umlaufend Nut und Feder Aluminiumfolie Etertherm-L-PUR Einsatzbereich Hauptsächlich Sanierung Elementdicken 100, 120, 140, 160 mm Elementaufbau Diffusionsoffene Folie mit Selbstkleberand Mineralvlies PUR/PIR-Hartschaum, umlaufend Nut und Feder Mineralvlies Etertherm-L-PUR Einsatzbereich Ergänzung Elementdicken 50 mm Elementaufbau Diffusionsoffene Folie mit Selbstkleberand Mineralvlies PUR/PIR-Hartschaum, umlaufend Nut und Feder Mineralvlies Etertherm-S-PUR 024 Einsatzbereich Neubau Sanierung Elementdicken 122, 142, 162 mm Elementaufbau OSB-Platte 22 mm, stumpf gestoßen Aluminiumfolie PUR/PIR-Hartschaum, umlaufend Nut und Feder Aluminiumfolie

40 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG40 Ergänzende Eternit Dachsortimente

41 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG41 Dachuntersichten Großformatige Faserzementtafeln für Dachuntersichten, Ortgang und Traufe Dicke6 mm Formate3.100 x mm x mm

42 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG42 Fassadenpaneele Cedral (Sidings) Fassadenpaneele Hochwertige dampfgehärtete Fassadenpaneele aus Faserzement mit eingeprägter Holzstruktur oder glatt Dicke10 mm Formatstructur3.600 x 190 mm glatt3.000 x 190 mm BaustoffklasseA2 Auf Acrylbasis beschichtet oder naturgrau grundiert (Cedral Natur) Prägnante Fassadenbilder als Stülp- oder vertikale Boden-Deckelschalung Einfache Bearbeitung Schnelle Montage Keine regelmäßigen Pflegeanstriche Witterungs- und frostbeständig

43 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG43 Fassadenpaneele Cedral (Sidings) Stülpschalung – Halber VerbandStülpschalung – Vertikaler Verband Boden-DeckelschalungStülpschalung – Freier Verband

44 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG44 Verlegung als Stülpschalung 01 - Traglattung 02 - Verankerung 03 - Wärmedämmung 04 - Fugenband 05 - Konterlattung 06 - Sidings Fassadenpaneel 07 - Abstandhalter ≤ 630 mm (opt. 600 mm) ≥ 20 mm ≥ 20 mm geschraubt ≥ 30 mm ≤ 160 mm ≥ 3 mm ≤ 600 mm ≥ 30 mm genagelt

45 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG45 Horizontalschnitt Verlegung als Boden- Deckelschalung Ansicht Unterkonstruktion Vertikale Konterlattung 02 - Fugenband 03 - Horizontale Traglattung 04 - Sidingsschraube 05 - Sidings ≤

46 Eternit Dachsortiment 2008 © Eternit AG - Alle Inhalte sind urheberrechtlich geschützt. Vervielfältigung und Weitergabe an Dritte verboten Eternit AG46 Vielen Dank für Ihre Aufmerksamkeit !
