1 Windsogsicherung1 Anwendungstechnik Windsogsicherung

2 Windsogsicherung2

3 3 DruckSog Windrichtung Luv Lee Windzugewandte SeiteWindabgewandte Seite Windsog

4 Windsogsicherung4 W= Windsog n= Klammeranzahl BL= Klammer-Bemessungslast g= maßgebendes Eigengewicht (n x BL)= Flächen-Bemessungslast w = (n x BL) + g Windsogformel

5 Windsogsicherung5 Dachform einseitig geneigt zweiseitig geneigt Deckunterlage Gebäudeart Dachdeckung Pfannenmodell Windlastzone Geländehöhe [m] Dachneigung Gebäudehöhe [m]

6 Windsogsicherung6 Windlastzonen Zusätzlich zu WLZ I wichtig: Geländehöhe: < 600 m NN WLZ I < 830 m NN WLZ II > 830 m NN WLZ III

7 Windsogsicherung7 h h Tabellenwerte Einzelfallberechnung Gebäudehöhe h 30 m 10 m 25 m 20 m 30 m 15 m Gebäudehöhe

8 Windsogsicherung8 Geschlossene Deckunterlage Unterdach Unterdeckung auf formstabiler Unterlage Wärmedämmung, auch belüftet Verklebte Unterspannung Offene Deckunterlage Keine Deckunterlage Docken Überlappte Unterspannungen Deckunterlage

9 Windsogsicherung9 Dachstein-/ Dachziegeldeckung Biberdeckung Dachdeckung

10 Windsogsicherung10 Formsteil geneigt zweiseitig geneigt einseitig geneigt flach geneigt Dachform

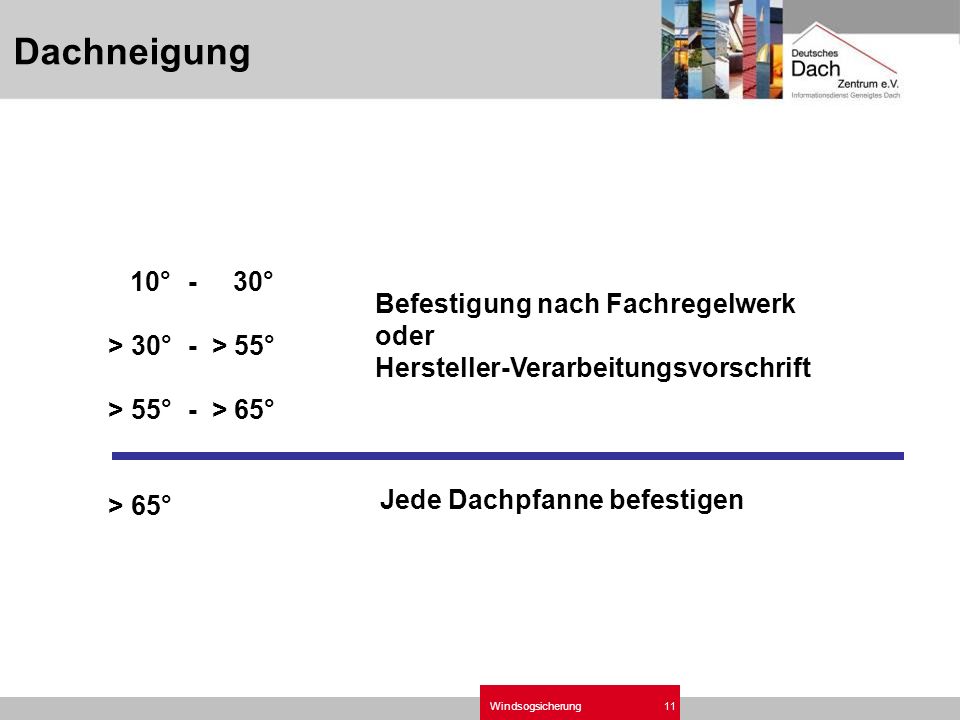

11 Windsogsicherung11 10°- 30° > 30°- > 55° > 55°- > 65° > 65° Befestigung nach Fachregelwerk oder Hersteller-Verarbeitungsvorschrift Jede Dachpfanne befestigen Dachneigung

12 Windsogsicherung12 KürzereRand/Eck- Dachgrundrissseite (a)bereich R a 30 ma/8 ab Breite Randbereich R: Kürzere Dachgrundriss- seite a geteilt durch 8 R R R R Fläche Rand Ecke Beispiel: Dachgrundriss 12 x 18 m Breite Randbereich R: a/8 = 12/8 = 1,5 m Dachbereiche

13 Windsogsicherung13 Randbereich R der Dachfläche zu befestigen ist 0,5 m < b < 2 m1 m b > 2 mb/2 aber 1 m < D < 2 m Längere Bauteilseite bRandbereich D D D Berücksichtigen nur, wenn: b h h > 0,35 m und b > 0,5 m Schornsteine Gauben Versorgungsschächte Dachdurchdringungen

14 Windsogsicherung14 Offenes Gebäude: Öffnungen > 5% einer Ansichtsfläche Öffnungen: Türen, Tore, Fenster, Lüftungsschlitze, wenn nicht verschließbar oder sichergestellt ist, dass sie bei Sturm geschlossen werden Einzelfallberechnung offenes Gebäude und offene Deckunterlage Gebäudeöffnungen

15 Windsogsicherung15 Jeden Dachziegel/-stein mit 0,6 kN/m befestigen an Ortgang, First, Grat, Pult First First/Grat z. B. 1 Holzschraube Ø 4,5 mm, Einschraubtiefe 24 mm in Nadelholz + 1 Klammer Ortgang Ortgang/Pult z. B. 1 Holzschraube Ø 4,5 mm, Einschraubtiefe 24 mm in Nadelholz Befestigung Dachkanten

16 Windsogsicherung16 Windsogsicherung DIN w g + (n x BL)

17 Windsogsicherung17 C p -Formbeiwerte

18 Windsogsicherung18 Staudruck q

19 Windsogsicherung19 Eigenlast der Dachdeckung

20 Windsogsicherung20 Dachneigungsfaktor C s

21 Windsogsicherung21 Befestigungsschemata Beispiele Windsogsicherung DIN

22 Windsogsicherung22 Beispiel: Sturmklammern

23 Windsogsicherung23 Prüfung der Windsogsicherung
