1 4.2 Pfahlsysteme Nach den Herstellungsnormen unterscheidet man 3 Gruppen (nach den Empfehlungen des Arbeitskreises „Pfähle“ der DGGT, 2007): 1.Bohrpfähle nach DIN EN 1536  Förderung von Boden bei ihrer Herstellung 2.Verdrängungspfähle nach DIN EN  nahezu vollständige Verdrängung des Bodens bei Herstellung 3.Mikropfähle nach DIN  geringe Durchmesser (gebohrte Pfähle ≤ 30 cm, Verdrängungs- pfähle ≤ 15 cm). 1 Bodenmechanik und Grundbau II (SS 2010)

2 4.4 Bemessung von Pfählen Grundlagen Pfahlgründungen: Geotechnischen Kategorie GK 2 oder GK3 (GK1 = einfache Bauwerke und Baugrundverhältnisse  keine Pfahlgründung). GK3 in besonderen Fällen, z.B. wenn flache Pfähle (Neigung < 45°) auf Zug beansprucht werden Pfähle quer zur Pfahlachse passiv beansprucht werden Pfähle hoch ausgelastet werden in Verbindung mit sehr geringen zulässigen Setzungen oder einer Mantel- und/oder Fußverpressung 2 Bodenmechanik und Grundbau II (SS 2010)

3 Bemessung von Pfahlgründungen:  Grenzzustand der Tragfähigkeit GZ 1 Einzelpfahls: Grenzzustand 1B = Versagen durch Bruch des Bodens in der Pfahlumgebung.  Grenzzustand der Gebrauchstauglichkeit GZ 2 (Verformungen)  Sicherheit gegen Materialversagen: Nachweis des Versagens des Pfahlbaustoffes nach bauartspezi- fischen Regeln 3 Bodenmechanik und Grundbau II (SS 2010)

4 Einwirkungen Pfahlkraft Q meist Druckkraft, seltener Zugkraft oder Wechsellast. Einwirkungen des Baugrundes:  negative Mantelreibung  n  Seitendruck aus horizontalen Bodenbewe- gungen p f 4 Bodenmechanik und Grundbau II (SS 2010) Q nn pfpf

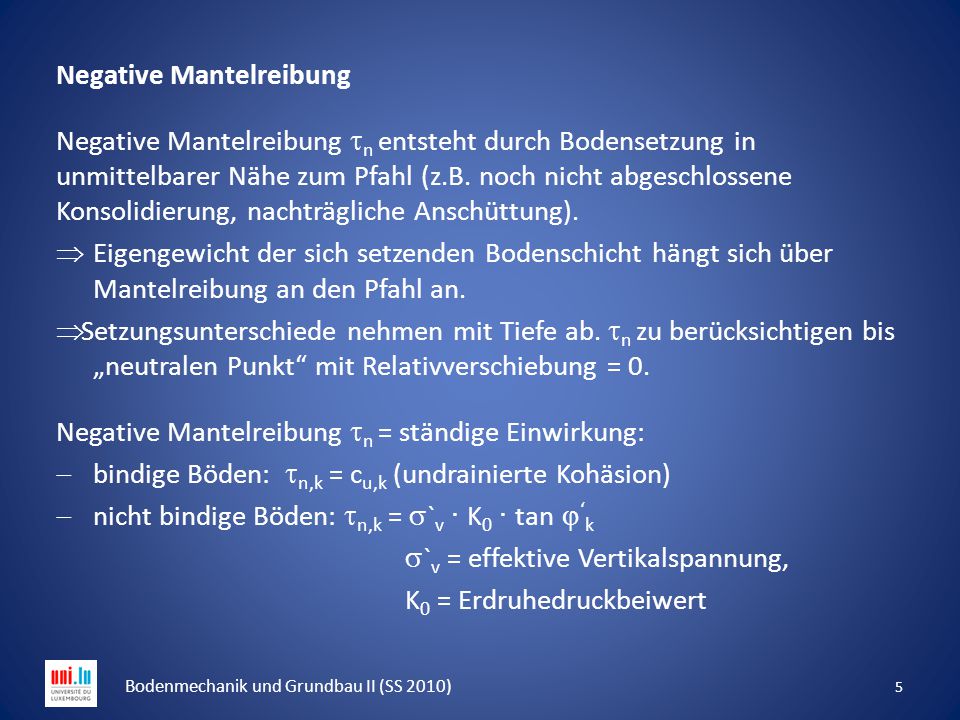

5 Negative Mantelreibung Negative Mantelreibung  n entsteht durch Bodensetzung in unmittelbarer Nähe zum Pfahl (z.B. noch nicht abgeschlossene Konsolidierung, nachträgliche Anschüttung).  Eigengewicht der sich setzenden Bodenschicht hängt sich über Mantelreibung an den Pfahl an.  Setzungsunterschiede nehmen mit Tiefe ab.  n zu berücksichtigen bis „neutralen Punkt“ mit Relativverschiebung = 0. Negative Mantelreibung  n = ständige Einwirkung:  bindige Böden:  n,k = c u,k (undrainierte Kohäsion)  nicht bindige Böden:  n,k =  ` v ∙ K 0 ∙ tan  ‘ k  ` v = effektive Vertikalspannung, K 0 = Erdruhedruckbeiwert 5 Bodenmechanik und Grundbau II (SS 2010)

6 Widerstände Pfahlmantelwiderstand q s [kN/m²]  Pfahlmantelwiderstand Einzelpfahl R s [kN]  abhängig von Scherfestigkeit des Baugrunds: Kohäsion und senkrecht zur Pfahloberfläche wirkenden effektiven Normalspannung  zusätzlich ausgeprägt von der Herstellungsart Pfahlspitzenwiderstand q b [kN/m²]  Pfahlspitzenwiderstand Einzelpfahl R b [kN] 6 Bodenmechanik und Grundbau II (SS 2010) qbqb qsqs Q

7 Versagen des Pfahls Pfahl versagt, wenn seine Setzungen bzw. Hebungen stark überproportional anwachsen. Versagen:  Überbeanspruchung des Baugrunds (äußere Tragfähigkeit)  Überbeanspruchung des Pfahlmaterials (innere Tragfähigkeit)  Knicken 7 Bodenmechanik und Grundbau II (SS 2010) Q

8 Charakteristische Beanspruchungen und charakteristische Widerstände sind nach DIN 1054 mit den entsprechenden Teilsicherheitsbeiwerten in Bemessungswerte umzurechnen. Teilsicherheitsbeiwerte für Einwirkungen und Beanspruchungen lastfallabhängig. 8 Bodenmechanik und Grundbau II (SS 2010)

9 Charakteristische Beanspruchungen und charakteristische Widerstände sind nach DIN 1054 mit den entsprechenden Teilsicherheitsbeiwerten in Bemessungswerte umzurechnen. Teilsicherheitsbeiwerte für Einwirkungen und Beanspruchungen lastfallabhängig. Widerstände: Teilsicherheitsbeiwerte abhängig von der Belastungsart (Druck, Zug) aber unabhängig vom Lastfall. 9 Bodenmechanik und Grundbau II (SS 2010)

10 Nachweise der Gebrauchstauglichkeit (GZ 2) sind für Beanspruchungen und Widerstände mit charakteristischen Werten zu erbringen (Teilsicherheitsbeiwerte  = 1) Nachweise: Unterscheidung von Belastungen in axialer Richtung und Belastungen quer zur Pfahlachse. 10 Bodenmechanik und Grundbau II (SS 2010)

11 4.4.2 Tragverhalten von axial belasteten Pfählen Allgemeines Notwendige Relativverschiebung zur Weckung der Mantelreibung ist klein. unabhängig von der Pfahlart: Maximalwert der Mantelrei- bungskraft stellt sich bei kleine- ren Setzungen ein als der Maximalwert des Spitzendrucks 11 Bodenmechanik und Grundbau II (SS 2010)

12 DIN 1054  Regelfall: Widerstände anhand von statischen oder dynamischen Pfahlprobebelastungen  Pfahlwiderstandsgrößen R 1,k und R 2,k für Grenzzustände GZ 1 + GZ 2 12 Bodenmechanik und Grundbau II (SS 2010)

13 13 Bodenmechanik und Grundbau II (SS 2010) DIN 1054: , : “Wenn keine Pfahlprobebelastungen durchge- führt werden und keine Erfahrungswerte aus unmittelbar vergleichbaren Pfahlprobebelastungen vorliegen, darf der charakteristische axiale Pfahlwiderstand des Einzelpfahls aus allgemeinen Erfahrungswerten bestimmt werden, sofern die Pfähle mindestens 5,0 m oder mit dem fünffachen Pfahldurchmesser in den Baugrund einbinden, wobei der größere Wert maßgebend ist[…].  Anhänge B, C und D der DIN 1054: Pfahlwiderstände aus Erfahrungswerten für Bohrpfähle, gerammte Verdrängungspfähle und verpresste Mikropfähle.

14 Bestimmung der axialen Tragfähigkeit von Bohrpfählen Elemente einer charakteristischen Widerstands-Setzungs-Linie bis zur Setzung von s = s g : setzungsabhängiger Pfahlfuß- widerstand R b (s) und dem Pfahlmantelwiderstand R s (s) R k (s) = R b (s) + R s (s) Ab der Grenzsetzung s g für den Pfahlfußwiderstand bzw. s sg für den Pfahlmantel-widerstand verlaufen die Widerstands- Setzung-Linien senkrecht 14 Bodenmechanik und Grundbau II (SS 2010)

15 Für den charakteristischen Pfahlfußwiderstand R b,k (s g ) gilt die Grenzsetzung s g s g = 0,1 ∙ D s bzw. s g = 0,1 ∙ D b mit D s Pfahlschaftdurchmesser D b Pfahlfußdurchmesser Für den charakteristischen Mantelwiderstand R s,k (s g ) gilt im Bruchzustand die Grenzsetzung s sg : s sg [cm] = 0,5 ∙ R s,k (s g ) [MN] + 0,5 [cm] ≤ 3 cm Bis zu dieser Grenzsetzung ist mit einem linearen Verlauf des Pfahlmantelwiderstandes zu rechnen. 15 Bodenmechanik und Grundbau II (SS 2010)

16 Der charakteristische axiale Pfahlwiderstand ist aus Tabellenwerten wie folgt zu ermitteln: Mit: R k (s) setzungsabhängiger charakteristischer Pfahlwiderstand R b,k (s) setzungsabhängiger charakteristischer Pfahlfußwiderstand R s,k (s) setzungsabhängiger charakteristischer Pfahlmantelwiderstand A b Nennwert der Pfahlfußfläche A s,i Nennwert der Pfahlmantelfläche in der Schicht i q b,k charakteristischer Wert des Pfahlspitzenwiderstandes (Tabellen) q s,k,i charakteristischer Wert der Pfahlmantelreibung in der Schicht i (Tabellen) 16 Bodenmechanik und Grundbau II (SS 2010)

17 Voraussetzung für Anwendung der Tabellenwerte: - Mächtigkeit der tragfähigen Schicht unterhalb des Pfahlfußes ≥ 3 Pfahlfußdurchmesser, mindestens aber 1,50 m und - in diesem Bereich q c = 10 MN/m² bzw. c u,k = 0,10 MN/m² Andernfalls ist ein Nachweis gegen Durchstanzen zu führen. Mindesteinbindetiefen der Pfähle:  2,50 m für Druckpfähle im Lockergestein und im Fels mit einaxialer Druckfestigkeit q u ≤ 0,5 MN/m²  0,5 m für Druckpfähle im Fels mit q u ≥ 5 MN/m²  5,0 m bei Zugpfählen 17 Bodenmechanik und Grundbau II (SS 2010)
