1 Azubiprojekt Benedikt Brütting 02.06.2015

2 Azubiprojekt 2. Juni 2015 azubis05@rrze.uni-erlangen.de 2 Inhalt  Projekt  Warum wir das Projekt gemacht haben  Hardware  Netzaufbau  Netzwerk  Serverübersicht mit den verschiedenen Diensten  Solaris Server

3 Azubiprojekt 2. Juni 2015 azubis05@rrze.uni-erlangen.de 3 Projekt Ziel des Projekts  Realisierung eines Miniaturrechenzentrums  Netzwerk mit vier Servern  Nach der Fertigstellung soll es als Azubi Übungsnetz dienen  Zeit: 1 Woche

4 Azubiprojekt 2. Juni 2015 azubis05@rrze.uni-erlangen.de 4 Warum wir das Projekt gemacht haben  Tiefere Einblicke in verschiedene Betriebsysteme  Netzwerkkenntnisse erweitern  Verschiedene Betriebsysteme in einen Netzwerk  Eine Art „Spielwiese“

5 Azubiprojekt 2. Juni 2015 azubis05@rrze.uni-erlangen.de 5 Benutzung  Jedes Lehrjahr bekommt eigenes Adminkonto  Große Ändernung Absprechen  Änderungen im Wiki Dokumentieren

6 Azubiprojekt 2. Juni 2015 azubis05@rrze.uni-erlangen.de 6 Hardware  Server  Pentium 4 mit 2.4 GHz  512 MB Arbeitspeicher  40 GB Festplatte  Netzwerkkomponenten  Cisco Router 4000  Cisco Switch Catalyst 2900  3Com Switch Super Stack 2 Switch 3300

7 Azubiprojekt 2. Juni 2015 azubis05@rrze.uni-erlangen.de 7 Netzaufbau

8 Azubiprojekt 2. Juni 2015 azubis05@rrze.uni-erlangen.de 8 Netzwerk  Router:  ext(config)# hostname Router  Router(config)# enable password ********  Router(config)# interface eth 0/0  Router(config-if)# ip address 192.168.1.1 255.255.255.0

9 Azubiprojekt 2. Juni 2015 azubis05@rrze.uni-erlangen.de 9 Netzwerk  Router(config)# ip domain-lookup  Router(config)# ip domain-name Azubi.Local  Router(config)# ip domain-server 192.168.1.4  Switche:  Resetet

10 Azubiprojekt 2. Juni 2015 azubis05@rrze.uni-erlangen.de 10 Serverübersicht mit den verschiedenen Diensten ServerBetriebsystemDienste SpankyNovell Netware 6.5eDirectory ToothSolaris 10Samba FoxyWindows Server 2003 DHCP, WINS, DNS, XandirSuse Linux Enterprise 10.0FTP

11 Azubiprojekt 2. Juni 2015 azubis05@rrze.uni-erlangen.de 11 Solaris 10 Installation  Solaris 10 Standart Installation von DVD installiert  Blastwave.org Updatedienst installiert und konfiguriert  Samba installiert  SWAT installiert

12 Azubiprojekt 2. Juni 2015 azubis05@rrze.uni-erlangen.de 12 Samba Dienst konfiguriert (smb.conf) [global] workgroup = AZUBI server string = Azubi Samba Server guest account = guest domain logons = Yes wins server = 192.168.1.4 admin users = root [daten] path = /local.stand valid users = azubi05, nobody, guest, root read list = azubi05, nobody, guest, root write list = azubi05, nobody, guest, root [stuff] path = /stuff invalid users = guest, nobody valid users = azubi05 read list = azubi05 write list = azubi05

13 Azubiprojekt 2. Juni 2015 azubis05@rrze.uni-erlangen.de 13 Swat Konfiguration (inetd.conf) [service swat] { port = 901 socket_type = stream wait = no user = root server = /usr/sbin/swat Log_on_failure += USERID }

14 Azubiprojekt 2. Juni 2015 azubis05@rrze.uni-erlangen.de 14 Samba Share nutzen  Windows  Linux  mount -t smbfs -o username=azubi05, password=geheim //Tooth/daten /mnt/samba

15 FTP Server unter SLES 10 Timo Coohts 2. Juni 2015

16 Azubiprojekt 2. Juni 2015 azubis05@rrze.uni-erlangen.de 16 Gliederung  Umgebung  Allgemein FTP  Vorstellung von VSFTPD  Konfiguration  Zugriff  Aufbau  Zukunftsaussicht

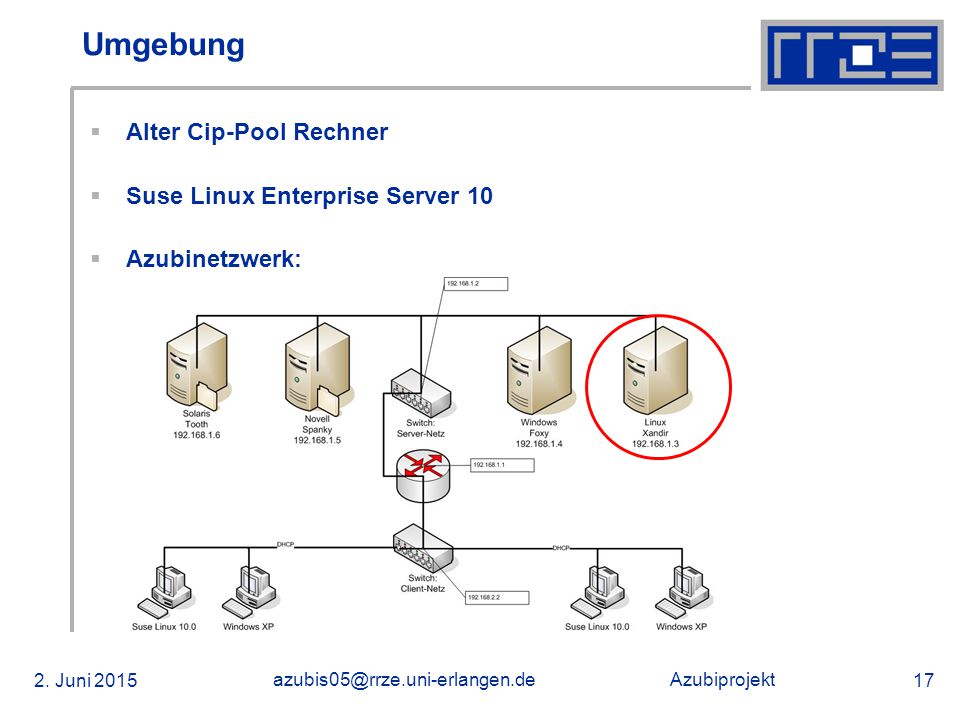

17 Azubiprojekt 2. Juni 2015 azubis05@rrze.uni-erlangen.de 17 Umgebung  Alter Cip-Pool Rechner  Suse Linux Enterprise Server 10  Azubinetzwerk:

18 Azubiprojekt 2. Juni 2015 azubis05@rrze.uni-erlangen.de 18 Umgebung  Linux Client 1: SUSE Linux 10 Nutzung: Novell, Windows Domain  Linux Client 2: SUSE Linux 10 Nutzung: Samba Share, FTP-Server

19 Azubiprojekt 2. Juni 2015 azubis05@rrze.uni-erlangen.de 19 Allgemein FTP File Transfer Protocol Basiert auf : Server-Client-Architektur  plattformunabhängigen Dateiübertragung im Internet Fehlerkontrolle: FTP: Paketverlust bzw. eine Fehlerkontrolle TCP: Richtige Reihenfolge der Pakete

20 Azubiprojekt 2. Juni 2015 azubis05@rrze.uni-erlangen.de 20 Allgemein FTP Aufteilung auf zwei Kanäle:  Datenkanal: TCP-Port 20  Steuerungskanal: TCP-Port 21 Eine FTP-Verbindung:  1. Benutzerauthentifizierung  2. Aufbau des Steuerungskanals  3. Aufbau des Datenkanals  4. Beenden der Verbindung

21 Azubiprojekt 2. Juni 2015 azubis05@rrze.uni-erlangen.de 21 VSFTPD Vsftpd = Very Secure FTP Daemon FTP-Server für Unix Pro:  Kleine Programmgröße  Einzige Konfigurationsdatei Contra:  Eingeschränkte Einstellungsmöglichkeiten Benutzerrechte

22 Azubiprojekt 2. Juni 2015 azubis05@rrze.uni-erlangen.de 22 VSFTPD Funktionen:  Sehr hohe Sicherheitsansprüche  Bandbreitenbegrenzung  IPv6-Unterstützung  Überdurchschnittliche Performance  Hohe Geschwindigkeit

23 Azubiprojekt 2. Juni 2015 azubis05@rrze.uni-erlangen.de 23 Konfiguration  Allgemeine Einstellungen  write_enable=YES  dirmessage_enable=YES  nopriv_user=ftpsecure  ftpd_banner="Welcome”

24 Azubiprojekt 2. Juni 2015 azubis05@rrze.uni-erlangen.de 24 Konfiguration  Lokale FTP Benutzer Einstellungen  local_enable=YES  chroot_local_user=NO  chroot_list_enable=NO  chroot_list_file=/etc/vsftpd.chroot_list  local_max_rate=0

25 Azubiprojekt 2. Juni 2015 azubis05@rrze.uni-erlangen.de 25 Konfiguration  Log Einstellungen  log_ftp_protocol=YES  xferlog_enable=YES  vsftpd_log_file=/var/log/vsftpd.log  setproctitle_enable=YES

26 Azubiprojekt 2. Juni 2015 azubis05@rrze.uni-erlangen.de 26 Logdatei  Wed Apr 11 10:14:52 2007 [pid 3786] CONNECT: Client "192.168.1.6„  Wed Apr 11 10:14:57 2007 [pid 3785] [azubiuser] OK LOGIN: Client "192.168.1.6"  Wed Apr 11 10:15:47 2007 [pid 3787] [azubiuser] OK DOWNLOAD: Client "192.168.1.6", "/Datei1.exe", 174576128 bytes, 11154.93Kbyte/sec

27 Azubiprojekt 2. Juni 2015 azubis05@rrze.uni-erlangen.de 27 Konfiguration  Übertragungseinstellungen  connect_from_port_20=YES  idle_session_timeout=600  data_connection_timeout=120  pam_service_name=vsftpd

28 Azubiprojekt 2. Juni 2015 azubis05@rrze.uni-erlangen.de 28 Zugriff  Über Browser : ftp://ftpazubi@192.168.1.3 Protokoll Benutzername IP-Adresse

29

30 Azubiprojekt 2. Juni 2015 azubis05@rrze.uni-erlangen.de 30 Zugriff Über Konsole: # ftp 192.168.1.3 Willkommensbanner erscheint # Login: ftpuser # Password: xxxxxxxx Meldung: Login Successful!

31 Azubiprojekt 2. Juni 2015 azubis05@rrze.uni-erlangen.de 31 Zugriff Befehle:  get  put  ls  delete  pwd  mkdir  rmdir  rename  binary  ascii  disconnect  help

32

33 Azubiprojekt 2. Juni 2015 azubis05@rrze.uni-erlangen.de 33 Zukunftsaussicht Ungenutzte Möglichkeiten:  Anonymous Login  E-Mail Adressen Filterung  Chroot Jail  SSL Verschlüsselung

34 Novell Server mit NetWare 6.5 und Windows 2003 Server Bernd Holzmann 02.06.2015

35 Azubiprojekt 2. Juni 2015 azubis05@rrze.uni-erlangen.de 35 Inhalt  Einführung in Novell NetWare  Installation von NetWare 6.5  Konfiguration von NetWare 6.5  Konfiguration des Novell Client  Windows 2003 Server – Zusammenfassung  Fazit

36 Azubiprojekt 02.06.2015 azubis05@rrze.uni-erlangen.de 36 Einführung in Novell NetWare  Server Betriebssystem von Novell  Schwerpunkt: Netzwerkweites Bereitstellen von Datei-, Druck- und Verzeichnisdiensten  eDirectory: Ressourcen, Benutzer, Rechte zentral erfasst

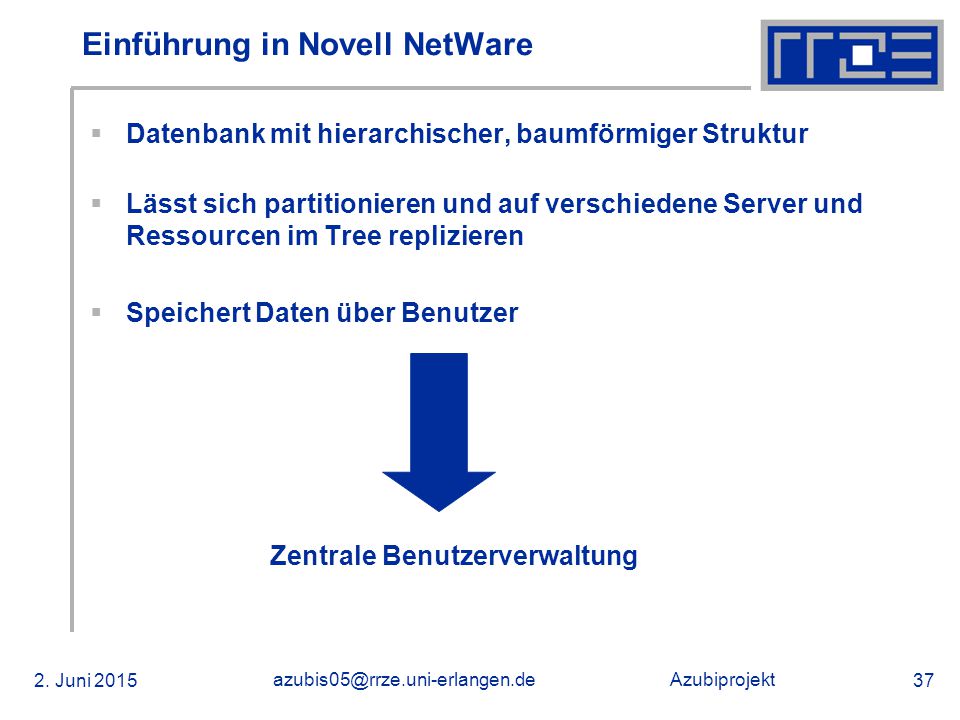

37 Azubiprojekt 2. Juni 2015 azubis05@rrze.uni-erlangen.de 37 Einführung in Novell NetWare  Datenbank mit hierarchischer, baumförmiger Struktur  Lässt sich partitionieren und auf verschiedene Server und Ressourcen im Tree replizieren  Speichert Daten über Benutzer Zentrale Benutzerverwaltung

38 Azubiprojekt 02.06.2015 azubis05@rrze.uni-erlangen.de 38 Installation von NetWare 6.5  500 MB große DOS Partition > Bootpartition  4 000 MB großes SYS Volume  Komponenten auswählen:  Apache 2 Web Server und Tomcat 4 Servlet Container  iPrint (Internet Printing Protocol und NDPS, Installation via Browser)  eDirectory SNMP Subagent (erlaubt SNMP Überwachung)  OpenSSH (Befehlszeile und Filetransfer verschlüsselt)  eGuide (Browserzugriff auf eDirectory)  Novell iManager 2.0 (Web-basierende Verwaltung, Nachfolger von ConsoleOne)

39 Azubiprojekt 02.06.2015 azubis05@rrze.uni-erlangen.de 39 Installation von NetWare 6.5  Servername auswählen: Spanky  Netzwerkkarte konfigurieren:  RTSSRV [x] IP IP-Adresse: [192.168.1.5] Teilnetzmaske: [255.255.255.0] Router (Gateway) [192.168.1.1]  Domäne: azubi.local

40 Azubiprojekt 02.06.2015 azubis05@rrze.uni-erlangen.de 40 Installation von NetWare 6.5  Neuen eDirectory-Baum erstellen  Name: AZUBI  Anmeldemethode auswählen  NDS  Simple Passwort

41 Azubiprojekt 02.06.2015 azubis05@rrze.uni-erlangen.de 41 Konfiguration von NetWare 6.5  „AZUBI_ALL“ Pool angelegt  „HOME“ und „SHARED“ Volume im Pool angelegt  „ADMINS“ und „USER“ Organisation angelegt

42 Azubiprojekt 02.06.2015 azubis05@rrze.uni-erlangen.de 42 Konfiguration von NetWare 6.5 Tree Organisation Partitionen

43 Azubiprojekt 02.06.2015 azubis05@rrze.uni-erlangen.de 43 Konfiguration von NetWare 6.5  Gruppe „USER“ in Organisation „USER“ angelegt  Gruppe „USER“ Rechte auf „SHARED“ und „HOME“ geben  Vergleichen  Lesen  Schreiben  Durchsuchen  Umbenennen  Löschen

44 Azubiprojekt 2. Juni 2015 azubis05@rrze.uni-erlangen.de 44 Konfiguration von NetWare 6.5 write”===============================================” write”Good %GREETING_TIME” write”===============================================” map root V:=%HOME_DIRECTORY map root S:=SPANKY/SHARED:\ END write “Ende des Scripts”

45 Azubiprojekt 02.06.2015 azubis05@rrze.uni-erlangen.de 45 Konfiguration des Novell Client

46 Azubiprojekt 02.06.2015 azubis05@rrze.uni-erlangen.de 46 Konfiguration des Novell Client

47 Azubiprojekt 02.06.2015 azubis05@rrze.uni-erlangen.de 47 Windows 2003 Server - Zusammenfassung  Dienste auf Windows Server  DHCP (Dynamisch)  Funktioniert  DNS  Funktioniert nur im Servernetz  Domain Controller  Funktioniert  Active Directory  Funktioniert nicht  Terminalserverdienst  Funktioniert nicht

48 Azubiprojekt 2. Juni 2015 azubis05@rrze.uni-erlangen.de 48 Fazit Das Projekt war nicht einfach für uns, ist aber trotz allem gut gelaufen. Wir haben dabei viel gelernt.

49 Azubiprojekt 2. Juni 2015 azubis05@rrze.uni-erlangen.de 49 Vielen Dank für Ihre Aufmerksamkeit! Danke!
