1 Digitale Photogrammetrie - DTM Generierung Januar '07

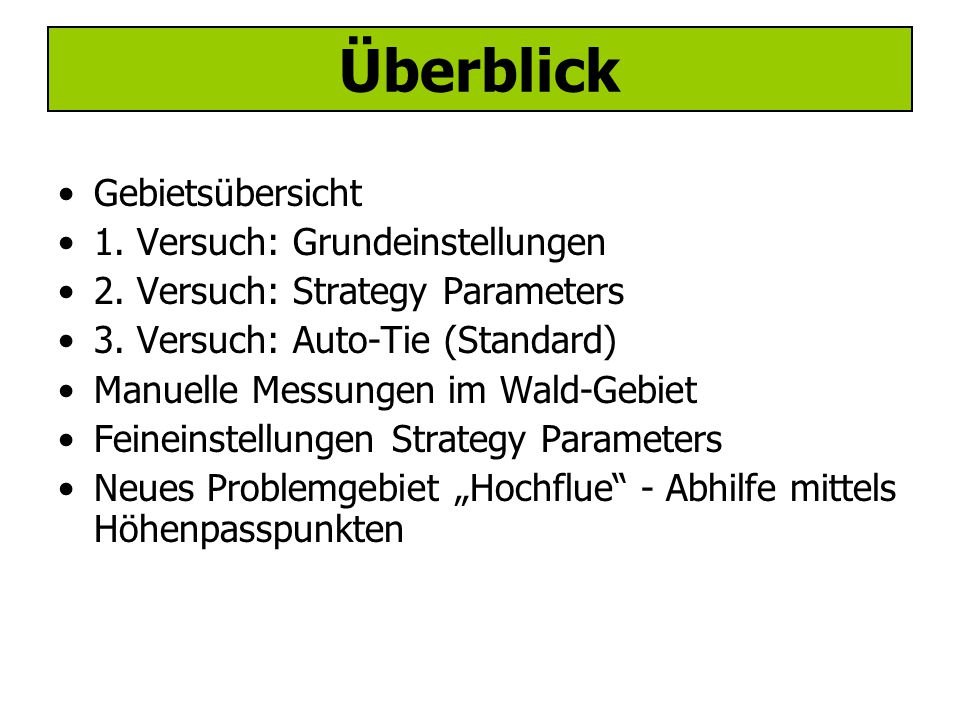

2 Überblick Gebietsübersicht 1. Versuch: Grundeinstellungen 2. Versuch: Strategy Parameters 3. Versuch: Auto-Tie (Standard) Manuelle Messungen im Wald-Gebiet Feineinstellungen Strategy Parameters Neues Problemgebiet „Hochflue“ - Abhilfe mittels Höhenpasspunkten

3 Modell: Goldau Gersau Rigi Scheidegg Hochflue

4 1. Versuch Goldau Gersau Rigi Scheidegg Matching mit ~ 30 Tie Points Generierung des DTMs und anschliessender Vergleich mit DHM25 in ArcScene Funktion „Raster Calculator“ zur Visualisierung der Differenz zwischen dem generierten DTM und dem DHM25. Resultat: im „einfachen Gelände“ nicht schlecht jedoch massive Abweichungen in den Waldgebieten, v.a. an der steilen, bewaldeten Nordflanke der Rigi Scheidegg Hochflue

5 1. Versuch Goldau Gersau Rigi Scheidegg Hochflue

6 2. Versuch Strategy-Parameters: Definieren der Geländecharakteristik kritischer Gebiete zur Verbesserung des Matching- Prozesses der Software. (Flat Area, Forest, Mountain) (erweiterte Einstellungen der verschiedenen Geländetypen nicht verändert.) Resultat: leider keine signifikante Verbesserung

7 3. Versuch Auto-Tie: zusätzliche Verknüpfungspunkte automatisch messen lassen (Standardeinstellungen) Problem: Konzentration der Tie-Points in bewohnten Gebieten. Beinahe keine neuen Tie- Points in den kritischen Regionen Resultat: keine signifikante Verbesserung

8 Problemgebiet: Wald Manuelle Messung von Punkten im (steilen) Waldgebiet Resultat: Lokale Verbesserung bei manuell gemessenen Punkten  nur inselartig; restliche Problemfläche weiterhin schlecht

9 1. Fortschritt vorhernachher

10 Feinabstimmung/Experimentieren DTM Extraction Properties  Einstellen der Strategy- Parameter der jeweiligen Gebietscharakteristik

11 Feinabstimmung/Experimentieren Resultat: vorhernachher

12 Neues Problemgebiet “Hochflue” Übergang „See – steile Südost-Flanke“ nach wie vor unbrauchbar. Hochflue

13 Hochflue – Abhilfe? Verbesserung durch Setzen von Höhefixpunkten auf Seehöhe entlang des Ufers vorhernachher
