Rüsten der Feinschneidpresse Werkzeug in Maschine einbauen.

Ähnliche Präsentationen


Präsentation zum Thema: "Rüsten der Feinschneidpresse Werkzeug in Maschine einbauen."—  Präsentation transkript:

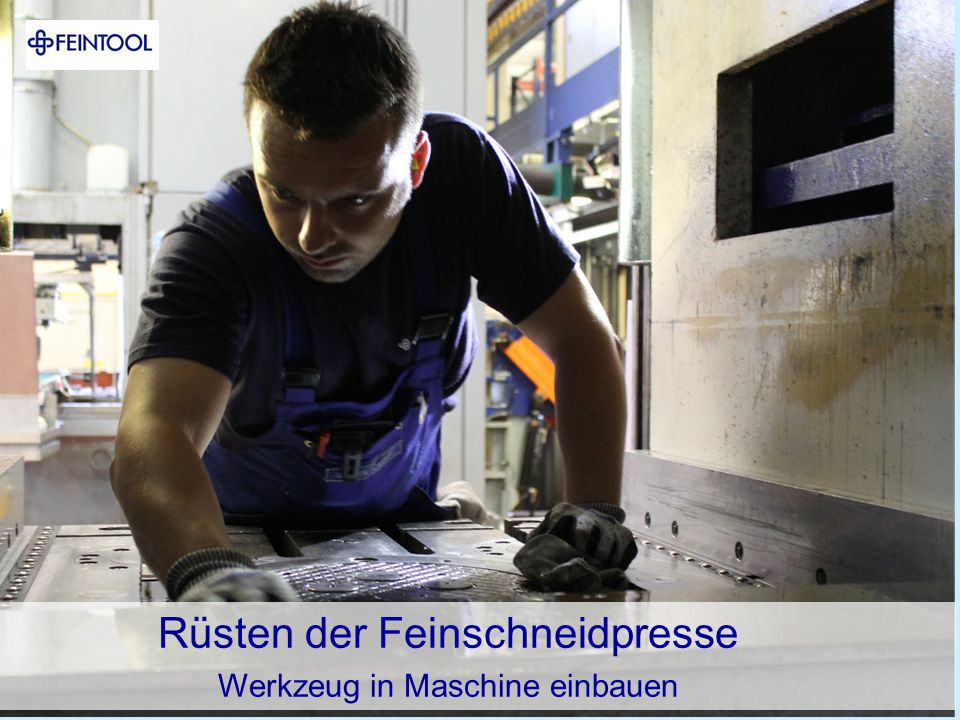

1 Rüsten der Feinschneidpresse Werkzeug in Maschine einbauen

2 Information Modul 2 – Werkzeugeinbau

3 Maschine innen prüfen und putzen Das Werkzeug ist bereit, um in die Maschine eingebaut zu werden- Maschinentisch kontrollieren und gründlich reinigen.

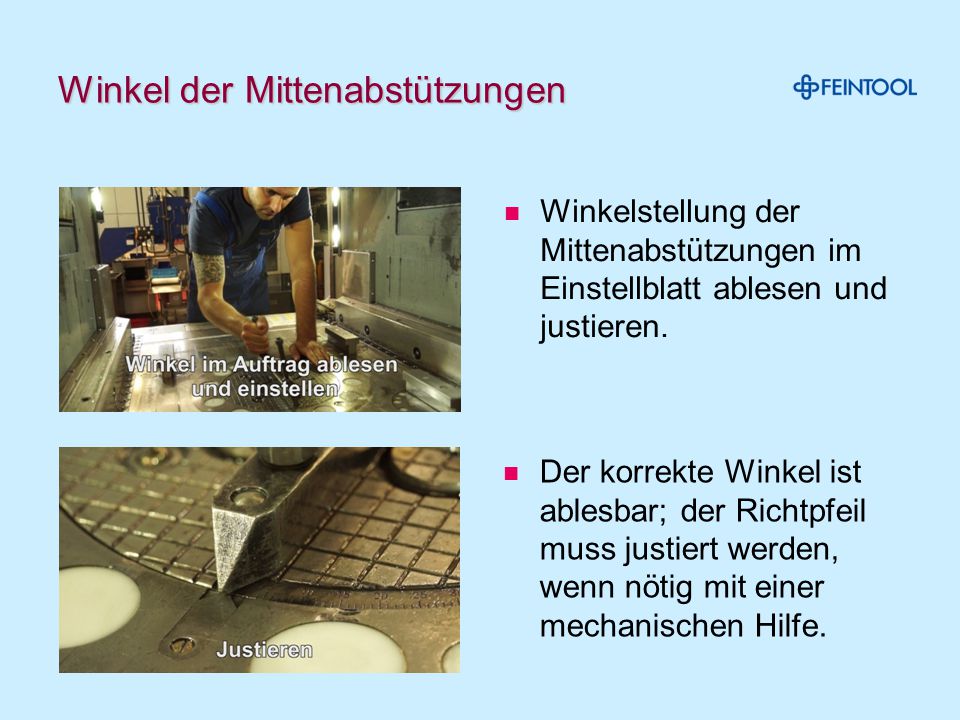

4 Winkelstellung der Mittenabstützungen im Einstellblatt ablesen und justieren. Der korrekte Winkel ist ablesbar; der Richtpfeil muss justiert werden, wenn nötig mit einer mechanischen Hilfe. Winkel der Mittenabstützungen

5 Mittenabstützungen checken Auch die Oberseite des Innenraum gut reinigen und Mittenabstützungen kontrollieren (2 oder 4). Falls notwendig Mitten- abstützungen ein- oder ausbauen.

6 Werkzeug-Einbau einleiten Jetzt werden die Führungen für den Werkzeugeinbau hochgeklappt. Das fertige Werkzeug wird mit dem Kran vorsichtig an die Maschine gebracht und abgesetzt.

7 Werkzeug «anmelden» und einschieben Die Werkzeugnummer wird ab der Einstellkarte abgelesen Am Bildschirm des Leitstands eingeben. Das Werkzeug wird eingeschoben, bis alle Sensoren OK anzeigen.

8 Werkzeug sichern und aktivieren Werkzeug verriegeln Werkzeug spannen Kontrolle der Sensoren Nach dem Entfernen der Einbauhilfen, Werkzeug hochfahren Es folgt die Eingabe des Auftrags ab MEK
