1 A den Toom1 Frequenzumrichter ALTIVAR 61 Inbetriebnahme-Empfehlungen Druckregler mit ATV61

2 A den Toom2 1. Werkseinstellung 2. Motordaten mit Motorvermessung 3. Aktivierung PID-Regler 4. Optimierung PID-Regler (Rampen im Regelkreis) Eventual Positionen x. Konfiguration von Ein/Ausgänge x. Fehlermanagement x. Handhabung mit graphischem Display Inbetriebnahme-Empfehlungen Druckregler mit ATV61

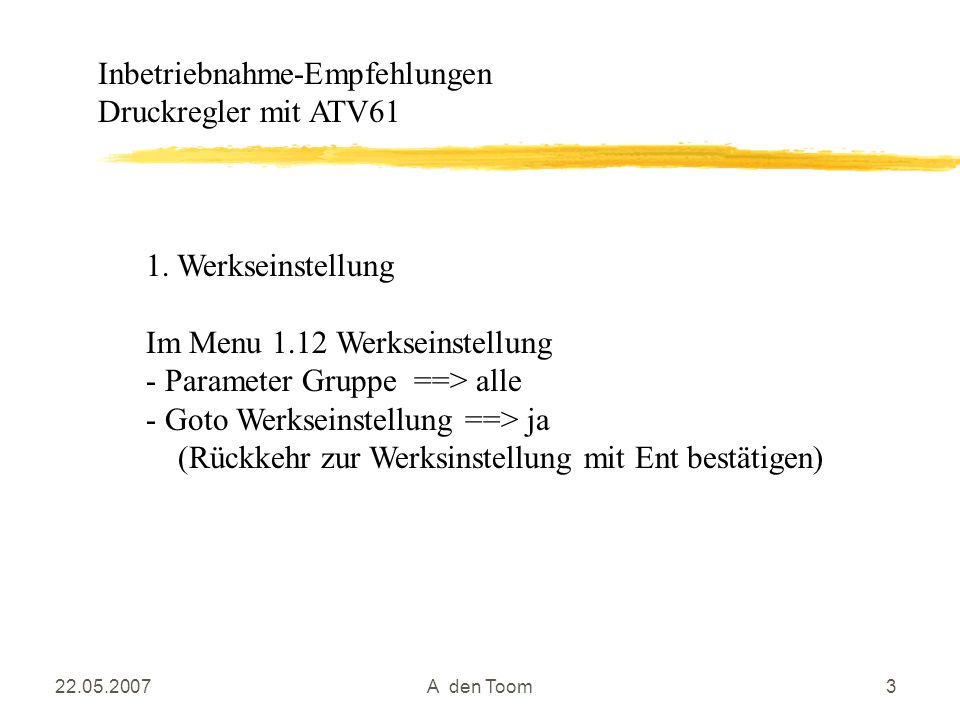

3 A den Toom3 1. Werkseinstellung Im Menu 1.12 Werkseinstellung - Parameter Gruppe ==> alle - Goto Werkseinstellung ==> ja (Rückkehr zur Werksinstellung mit Ent bestätigen) Inbetriebnahme-Empfehlungen Druckregler mit ATV61

4 A den Toom4 2. Antriebsdaten Im Menu 1.4 Antriebsdaten - Motornennleistung ==> (Motortypenschild) - Nennspannungmotor ==> (Motortypenschild) - Nennstrom Motor ==> (Motortypenschild) - Nennfrequenz Motor ==> (Motortypenschild) - Motornenndrehzahl ==> (Motortypenschild) - Motormessung ==> ja (kein Fahrbefehl!!!) - Phasendrehung ==> (ACB wenn erforderlich) -Typ Motorsteuerung ==> Quadr. U/F Inbetriebnahme-Empfehlungen Druckregler mit ATV61

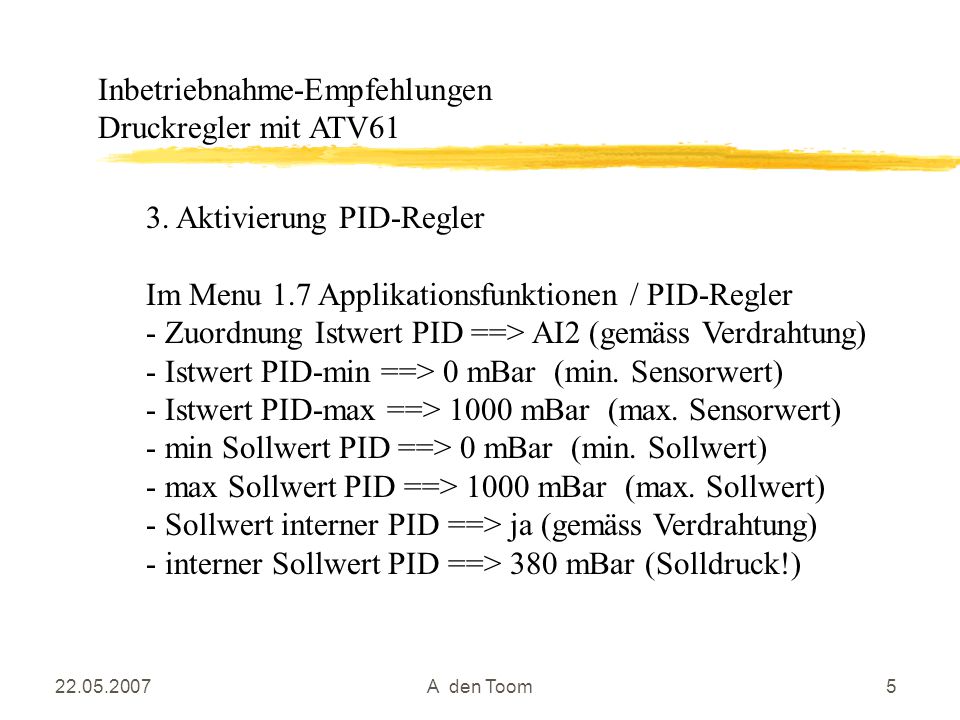

5 A den Toom5 3. Aktivierung PID-Regler Im Menu 1.7 Applikationsfunktionen / PID-Regler - Zuordnung Istwert PID ==> AI2 (gemäss Verdrahtung) - Istwert PID-min ==> 0 mBar (min. Sensorwert) - Istwert PID-max ==> 1000 mBar (max. Sensorwert) - min Sollwert PID ==> 0 mBar (min. Sollwert) - max Sollwert PID ==> 1000 mBar (max. Sollwert) - Sollwert interner PID ==> ja (gemäss Verdrahtung) - interner Sollwert PID ==> 380 mBar (Solldruck!) Inbetriebnahme-Empfehlungen Druckregler mit ATV61

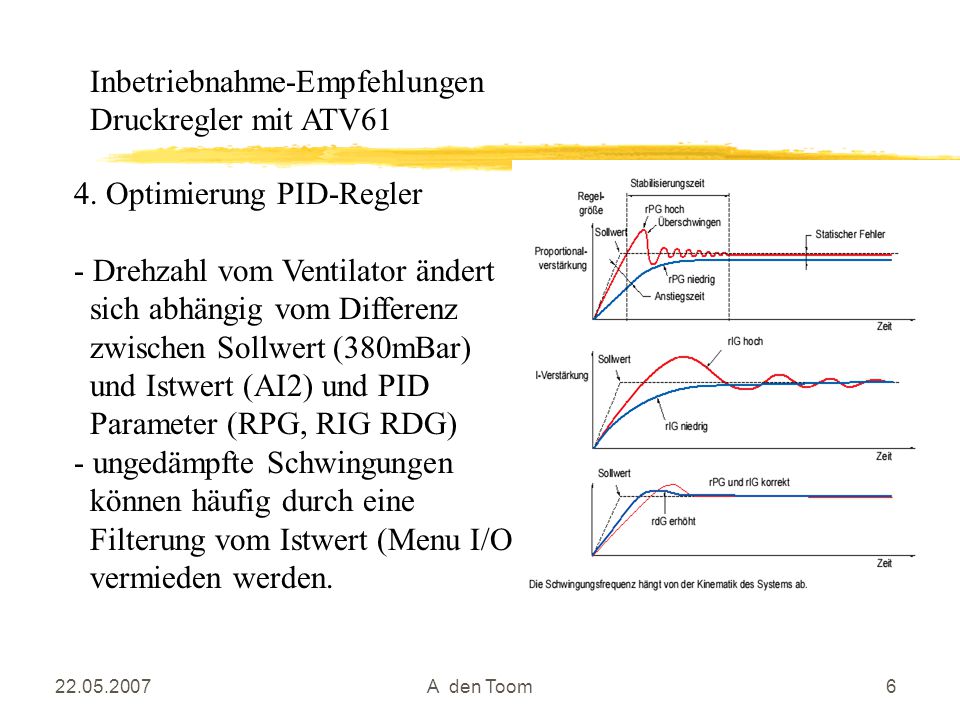

6 A den Toom6 4. Optimierung PID-Regler - Drehzahl vom Ventilator ändert sich abhängig vom Differenz zwischen Sollwert (380mBar) und Istwert (AI2) und PID Parameter (RPG, RIG RDG) - ungedämpfte Schwingungen können häufig durch eine Filterung vom Istwert (Menu I/O) vermieden werden. Inbetriebnahme-Empfehlungen Druckregler mit ATV61

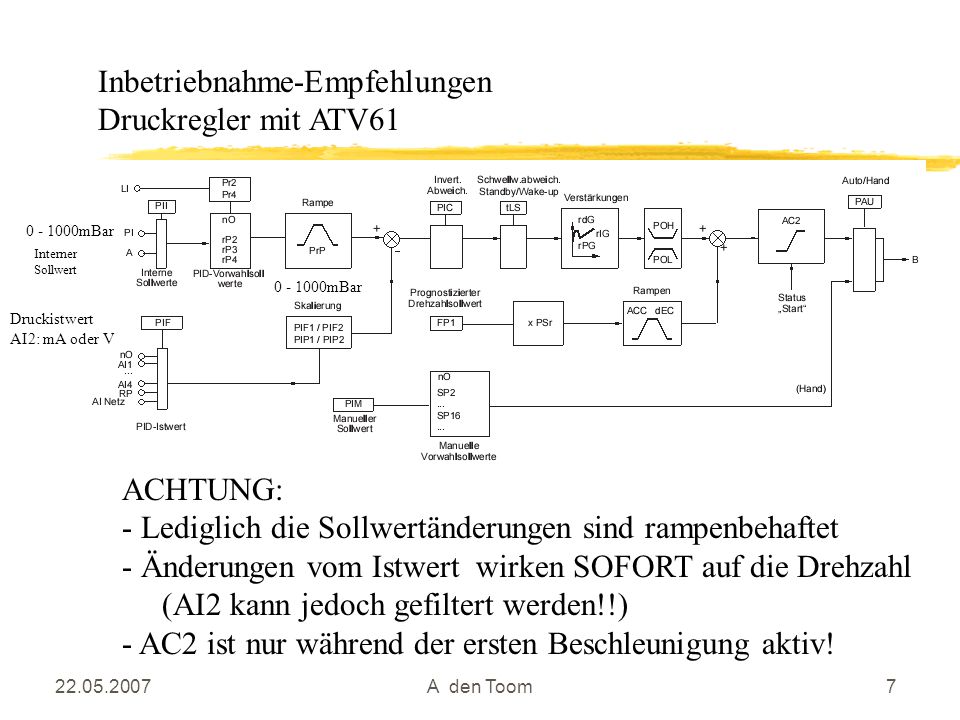

7 A den Toom7 Inbetriebnahme-Empfehlungen Druckregler mit ATV61 Interner Sollwert Druckistwert AI2: mA oder V mBar ACHTUNG: - Lediglich die Sollwertänderungen sind rampenbehaftet - Änderungen vom Istwert wirken SOFORT auf die Drehzahl (AI2 kann jedoch gefiltert werden!!) - AC2 ist nur während der ersten Beschleunigung aktiv!

8 A den Toom8 x. Konfiguration von Ein/Ausgänge Im Menu 1.5 Ein-Ausgänge - Typ 2-Drahtsteuerung => Niveau (statt Flanke!!) - Konfiguration Analogeingang AI2 (Istwert) Typ AI2 ==> Spannung (ensprechend Geber) Filter AI2 ==> 3s (siehe Optimierung PID-Regler) - zwei Melde-Relais Zuordnung R1 ==> kein Fehler (fällt ab bei Störung) Zuordnung R2 ==> Start Motor Inbetriebnahme-Empfehlungen Druckregler mit ATV61

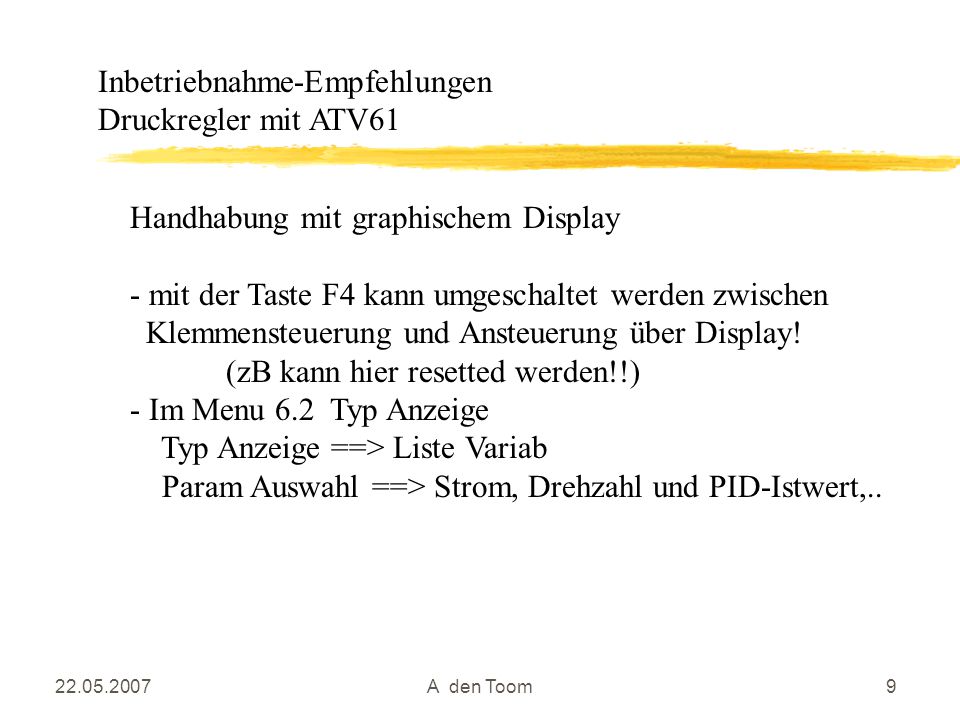

9 A den Toom9 Handhabung mit graphischem Display - mit der Taste F4 kann umgeschaltet werden zwischen Klemmensteuerung und Ansteuerung über Display! (zB kann hier resetted werden!!) - Im Menu 6.2 Typ Anzeige Typ Anzeige ==> Liste Variab Param Auswahl ==> Strom, Drehzahl und PID-Istwert,.. Inbetriebnahme-Empfehlungen Druckregler mit ATV61

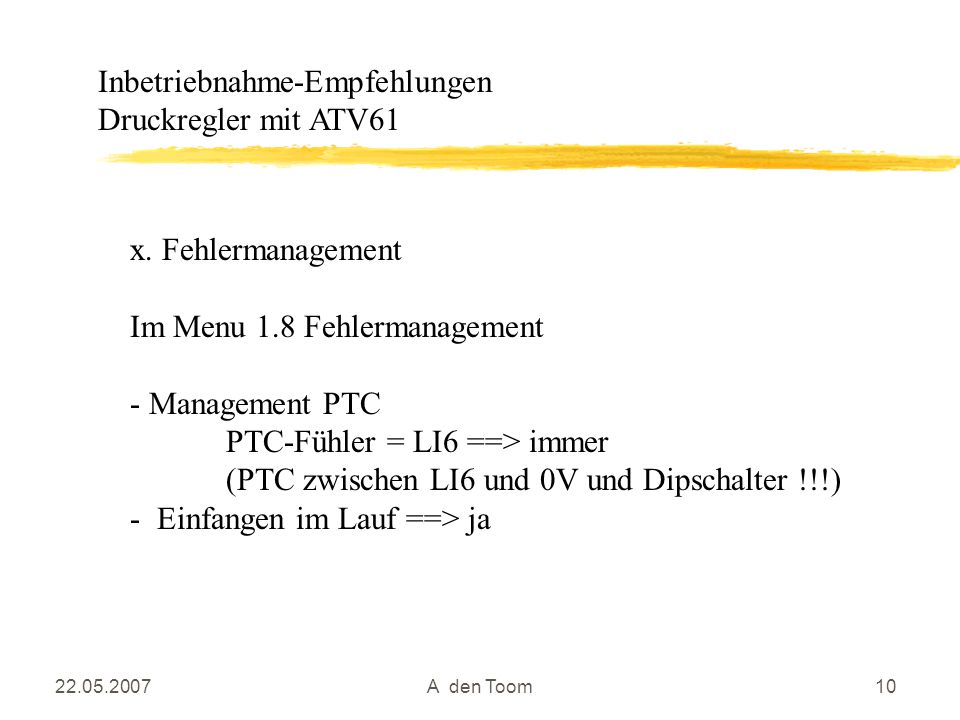

10 A den Toom10 x. Fehlermanagement Im Menu 1.8 Fehlermanagement - Management PTC PTC-Fühler = LI6 ==> immer (PTC zwischen LI6 und 0V und Dipschalter !!!) - Einfangen im Lauf ==> ja Inbetriebnahme-Empfehlungen Druckregler mit ATV61
