Vortragsdauer: 15 Minuten Ausarbeitung und Vortrag: Stefan Reich

Ähnliche Präsentationen


Präsentation zum Thema: "Vortragsdauer: 15 Minuten Ausarbeitung und Vortrag: Stefan Reich"—  Präsentation transkript:

1 Vortragsdauer: 15 Minuten Ausarbeitung und Vortrag: Stefan Reich
Referat für neue Werkstoffe in der KFZ-Technik Thema: Neue Materialien im Turboladerbau Vortragsdauer: Minuten Ausarbeitung und Vortrag: Stefan Reich

2 Vorteile des aufgeladenen Motors Herausforderungen für die Zukunft
Referat für neue Werkstoffe in der KFZ-Technik Thema: Neue Materialien im Turboladerbau Titel Gliederung Vorteile des aufgeladenen Motors Herausforderungen Für die Zukunft Kurze Geschichte Der Aufladung Arten der Aufladung Aufbau des Laders Verdichter Turbine Lagerung Laderkonzepte Wolfgang Dürheimer, Porsche­chef-Entwickler „TURBO BEI UNS NUR FÜR DIE TOPMO­DELLE-Diese sehr leistungs- und drehmomentstarken Triebwerke sind gekennzeichnet durch eine außerordentliche spezifische Leistung und zugleich höchste Effizienz. Darüber hinaus sind wir stolz dar­auf, dass wir da­mit weltweit alle geltenden Emissionsvorschriften mehr als nur erfüllen. Klaus Borgmann Aggregateschef BMW „MODERNE TURBOS SAUFEN NICHT MEHR" Die Kombination aus Benzin-DI und Turboaufladung hat Zukunft. Derek Crabb Vice President Powertrain, Volvo AUFLADUNG IMMER WICHTI­GER" Turboaufgeladene Motoren bringen mehr Leistung, das Lader-System beschert jedoch Mehrkosten. Aber kleinere Downsize­ Triebwerke senken den Kraftstoffverbrauch und passen in Motorräume, die aus Grün­den der Fahrzeugsicherheit immer enger werden. Gliederung Vorteile des aufgeladenen Motors Herausforderungen für die Zukunft Kurze Geschichte der Aufladung Arten der Aufladung Aufbau des Laders Verdichter Turbine&Gehäuse Lagerung Laderkonzepte Zeit für Rückfragen Wolfgang Hatz Aggregateschef Audi „UNSER BENZIN-DI TURBO SETZT MASS­STÄBE" Unser TFSI ist Trendsetter, die Stückzahlen gehen hoch. Es gibt sogar Denkansätze, künftig alle Vierzylinder-Benzin-BI als Turbo auszulegen - aber ich hätte Probleme mit einer Softabstimmung. Auch bei den Turbodieseln wird sich noch viel tun, denn die Entwicklung geht noch weiter. Erhard Voss Ottomotoren-Chef, Opel „15 BIS 20 PROZENT WENIGER IM VER­BRAUCH, Neuere DownsIzing Konzepte zielen auf Lastpunktverschiebung zu niedrigeren Dreh­zahlen und höheren Lasten, wo der Motor mit deutlich höheren Wirkungsgraden betrieben werden kann. Solche Konzepte sind allerdings kritisch im Anfahrverhalten schwererer Autos. Dr. Ruoolf Krebs Aggregatechef Volkswagen „DOPPEL­AUF-LADUNG SEHR INTERES­SANT" Die Zahl der Benziner mit Turboaufladung wird erheblich steigen - ähnlich wie bei den Turbodieseln. Da­bei sind unter­schiedliche Aufladungsgrade vorstellbar. Bei kleineren Benzinern und auch bei Dieseln kann eine Doppelaufladung nach TSI-Muster sinnvoll sein Kjell Bergstroem Aggregatechef Saab „ÜBER 90 PROZENT ALLER MODELLE MIT TURBO" Unsere Philosophie sieht kräftige Motoren mit sehr viel Drehmoment im mittleren Drehzahlbereich vor. Wir achten auch auf günstigen Verbrauch und hohe Flexibilität, was wir mit dem Ethanol-betriebenen 9-5 BioPower unter Beweis stellen. Hier ist noch mehr zu erwarten. Vortrag von Stefan Reich

3 Vorteile des aufgeladenen Motors
Referat für neue Werkstoffe in der KFZ-Technik Thema: Neue Materialien im Turboladerbau Titel Gliederung Vorteile des aufgeladenen Motors Herausforderungen Für die Zukunft Kurze Geschichte Der Aufladung Arten der Aufladung Aufbau des Laders Verdichter Turbine Lagerung Laderkonzepte Vorteile des aufgeladenen Motors hohe Leistung bei kleinem Hubraum geringe Baugröße für enge Einbaubedingungen größeres Drehmoment bei geringen Drehzahlen geringere Geräuschentwicklung spezifisch günstiger Kraftstoffverbrauch günstigere Abgas-Emissionswerte Kosteneffizienter (4-Zylinder Turbomotor in der Fertigung billiger ist als ein 6-Zylinder Saugmotor gleicher Leistung) Vortrag von Stefan Reich

4 Herausforderungen für die Zukunft
Titel Gliederung Vorteile des aufgeladenen Motors Herausforderungen Für die Zukunft Kurze Geschichte Der Aufladung Arten der Aufladung Aufbau des Laders Verdichter Turbine Lagerung Laderkonzepte Referat für neue Werkstoffe in der KFZ-Technik Thema: Neue Materialien im Turboladerbau Herausforderungen für die Zukunft Das sogenannte Turboloch (Träges Ansprechverhalten im unteren Lastbereich) weiter zu minimieren Das kühlungsbedingte Anfetten zu verringern Hohe Verdichtungen ohne Klopfgefahr zu ermöglichen Bauvolumen einzusparen (Downsizing) Kosten einsparen Neue Abgasvorschriften zu erfüllen Vortrag von Stefan Reich

5 Kurze Geschichte der Aufladung
Titel Gliederung Vorteile des aufgeladenen Motors Herausforderungen Für die Zukunft Kurze Geschichte Der Aufladung Arten der Aufladung Aufbau des Laders Verdichter Turbine Lagerung Laderkonzepte Referat für neue Werkstoffe in der KFZ-Technik Thema: Neue Materialien im Turboladerbau Kurze Geschichte der Aufladung 1905 Patent auf einen Verbundmotor, bei dem der Lader und die Turbine mechanisch an den Motor gekoppelt waren durch den Schweizer Ingenieur Alfred Büchi. 1910 erster aufgeladener Motor Zweitakt-Umlauf-Motor von Murray- Willat gebaut. Durch die Aufladung ergab sich die Möglichkeit, bei Flugzeugmotoren die Leistungseinbußen infolge der abnehmenden Luftdichte in größeren Höhen zu kompensieren. 1921 baute Daimler den ersten serienmäßigen Kompressorwagen. Die Aufladung erfolgte mittels eines mechanisch angetriebenen Roots- Gebläse.. 1938 erstes Nutzfahrzeug-Dieselmotor mit Abgasturboaufladung von der Schweizer Maschinenfabrik "Saurer" gebaut. 1962 General Motors verbaut im Chevrolet Corvair Monza und Oldsmobile Jetfire die ersten Serien- PKW´s mit Abgasturboaufladung 1978 erster Turboaufgeladene PKW-Dieselmotor Daimler-Benz 300 SD Durch den Rennsport wurde in den 70er Jahren die Abgasturboaufladung auch für Otto-Motore populär gemacht. Hersteller wie BMW, Saab und Porsche brachten die ersten Fahrzeuge mit aufgeladenen Benzinmotoren auf den Markt. Das Wort "Turbo" wurde zum Status- und zum Modebegriff. Vortrag von Stefan Reich

6 Arten der Aufladung Dynamische Aufladung Resonanzaufladung
Referat für neue Werkstoffe in der KFZ-Technik Thema: Neue Materialien im Turboladerbau Titel Gliederung Vorteile des aufgeladenen Motors Herausforderungen Für die Zukunft Kurze Geschichte Der Aufladung Arten der Aufladung Aufbau des Laders Verdichter Turbine Lagerung Laderkonzepte Arten der Aufladung Dynamische Aufladung Resonanzaufladung Schwingsaugrohraufladung Schaltansaugaufladung Mechanische Aufladung Rootskompressor Comrexlader Flügelzellenlader Ro-Drehkolbenlader G-Lader E-Booster Resonanzaufladung Rootskompresor Comprex-Lader G-Lader Vortrag von Stefan Reich E-Booster

7 Referat für neue Werkstoffe in der KFZ-Technik Thema: Neue Materialien im Turboladerbau
Titel Gliederung Vorteile des aufgeladenen Motors Herausforderungen Für die Zukunft Kurze Geschichte Der Aufladung Arten der Aufladung Aufbau des Laders Verdichter Turbine Lagerung Laderkonzepte Abgasturboaufladung Vortrag von Stefan Reich

8 Aufbau eines Laders Verdichtergehäuse (Luftseite)
Referat für neue Werkstoffe in der KFZ-Technik Thema: Neue Materialien im Turboladerbau Titel Gliederung Vorteile des aufgeladenen Motors Herausforderungen Für die Zukunft Kurze Geschichte Der Aufladung Arten der Aufladung Aufbau des Laders Verdichter Turbine Lagerung Laderkonzepte Aufbau eines Laders Verdichtergehäuse (Luftseite) Turbinengehäuse (Abgasseite) Ladedruckdose Halter der Ladedruckdose (Bracket) Ventil und Führungsbuchse Ventilführungshülse Führungshülse Mutter Schrauben Halteklammern (Clamp Hitzeschild Läuferwelle mit Turbinenrad Kolbenring Seegeringe Radiallager Bauteil aus 2 Lagerscheibenund einer Buchse Axiallager Ölabweiser Dichtbuchse O-Ring Insert Seegering Verdichterrad (Luftseite) Clamps Wellenmutter Vortrag von Stefan Reich

9 Verdichterrad (Kompressor)
Referat für neue Werkstoffe in der KFZ-Technik Thema: Neue Materialien im Turboladerbau Titel Gliederung Vorteile des aufgeladenen Motors Herausforderungen Für die Zukunft Kurze Geschichte Der Aufladung Arten der Aufladung Aufbau des Laders Verdichter Turbine Lagerung Laderkonzepte Verdichterrad (Kompressor) Funktion: Die Verdichter der meisten Turbolader sind Radialverdichter. Bauteile: Verdichterrad, Diffusor Spiralgehäuse. Durch die Drehzahl des Rades wird Luft axial angesaugt und im Rad auf hohe Geschwindigkeiten beschleunigt. Die Luft verlässt das Verdichterrad in radialer Richtung. Im Diffusor wird die Geschwindigkeit der Luft weitgehend verlustfrei verringert. Die Folge davon ist, dass Druck und Temperatur ansteigen. Belastung: Zyklische Belastungen mit niederer Frequenz (Low Cycle fatigue) Verdichterrad zum großen Teil maßgeblich für Lebensdauer Gestaltung: Größe und Geometrie hängt ab von Luftbedarf und Drehgeschwindigkeit Kennfeld charakterisiert das Betriebsverhalten von Verdichtern Vortrag von Stefan Reich

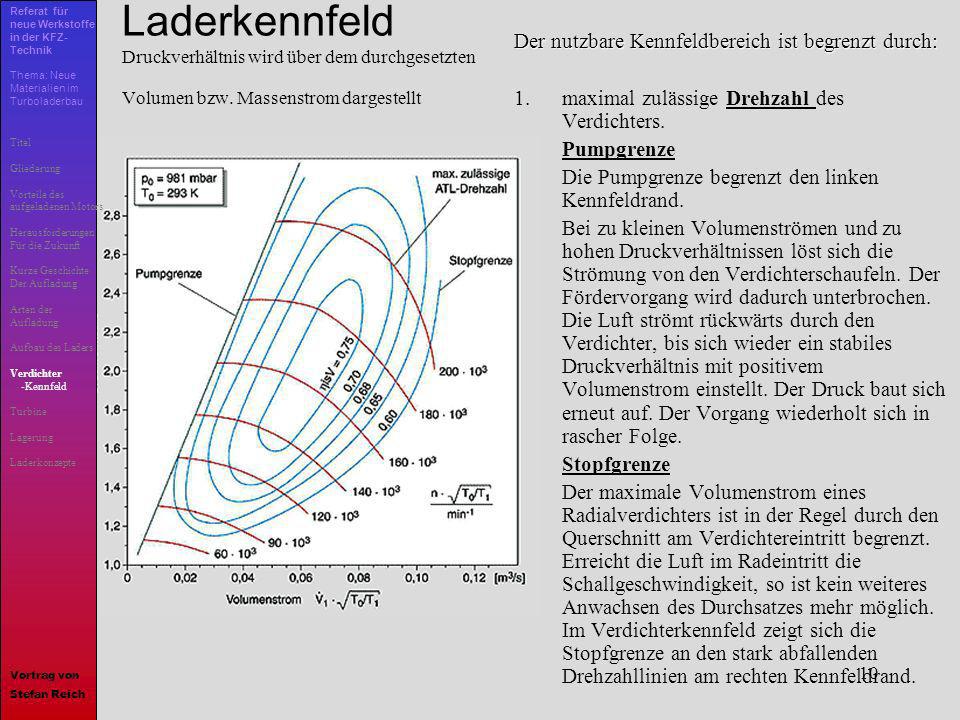

10 Referat für neue Werkstoffe in der KFZ-Technik Thema: Neue Materialien im Turboladerbau
Titel Gliederung Vorteile des aufgeladenen Motors Herausforderungen Für die Zukunft Kurze Geschichte Der Aufladung Arten der Aufladung Aufbau des Laders Verdichter -Kennfeld Turbine Lagerung Laderkonzepte Der nutzbare Kennfeldbereich ist begrenzt durch: maximal zulässige Drehzahl des Verdichters. Pumpgrenze Die Pumpgrenze begrenzt den linken Kennfeldrand. Bei zu kleinen Volumenströmen und zu hohen Druckverhältnissen löst sich die Strömung von den Verdichterschaufeln. Der Fördervorgang wird dadurch unterbrochen. Die Luft strömt rückwärts durch den Verdichter, bis sich wieder ein stabiles Druckverhältnis mit positivem Volumenstrom einstellt. Der Druck baut sich erneut auf. Der Vorgang wiederholt sich in rascher Folge.   3. Stopfgrenze Der maximale Volumenstrom eines Radialverdichters ist in der Regel durch den Querschnitt am Verdichtereintritt begrenzt. Erreicht die Luft im Radeintritt die Schallgeschwindigkeit, so ist kein weiteres Anwachsen des Durchsatzes mehr möglich. Im Verdichterkennfeld zeigt sich die Stopfgrenze an den stark abfallenden Drehzahllinien am rechten Kennfeldrand. Laderkennfeld Druckverhältnis wird über dem durchgesetzten Volumen bzw. Massenstrom dargestellt Vortrag von Stefan Reich

11 Neue Materialien und Verfahren beim Verdichter
Referat für neue Werkstoffe in der KFZ-Technik Thema: Neue Materialien im Turboladerbau Titel Gliederung Vorteile des aufgeladenen Motors Herausforderungen Für die Zukunft Kurze Geschichte Der Aufladung Arten der Aufladung Aufbau des Laders Verdichter -Neue Materialien Turbine Lagerung Laderkonzepte Neue Materialien und Verfahren beim Verdichter Herstellungsverfahren Reibschweißen: Teile werden zueinander bewegt, wobei sich die Teile an den Kontaktflächen berühren. Durch die entstehende Reibung kommt es zur Erwärmung. Am Ende des Reibvorganges ist es von entscheidender Bedeutung, die Teile richtig zueinander zu positionieren und einen hohen Druck auszuüben. Die Vorteile dieses Verfahrens sind, dass die so genannte Wärmeeinflusszone deutlich kleiner ist als bei anderen Schweißverfahren und dass es nicht zur Bildung von Schmelze in der Fügezone kommt. Aluminium im HIP Verfahren: Dies geschieht bei hohem Druck (typische Größenordnung: Fließgrenze) und etwa 0,5 bis 0,8-fachen der Schmelztemperatur (homologe Temperatur). HIP= Heiß-Isostatisches Pressen. Die Werkstücke werden in einem evakuiertem Kanister plaziert Der Kanister wird in einen Gastank gestellt, der meist ein Schutzgas mit entsprechendem Druck und Temperatur enthält. Die Kraftwirkung erfolgt also von allen Seiten der Probe. Vortrag von Stefan Reich Turboloch minimieren

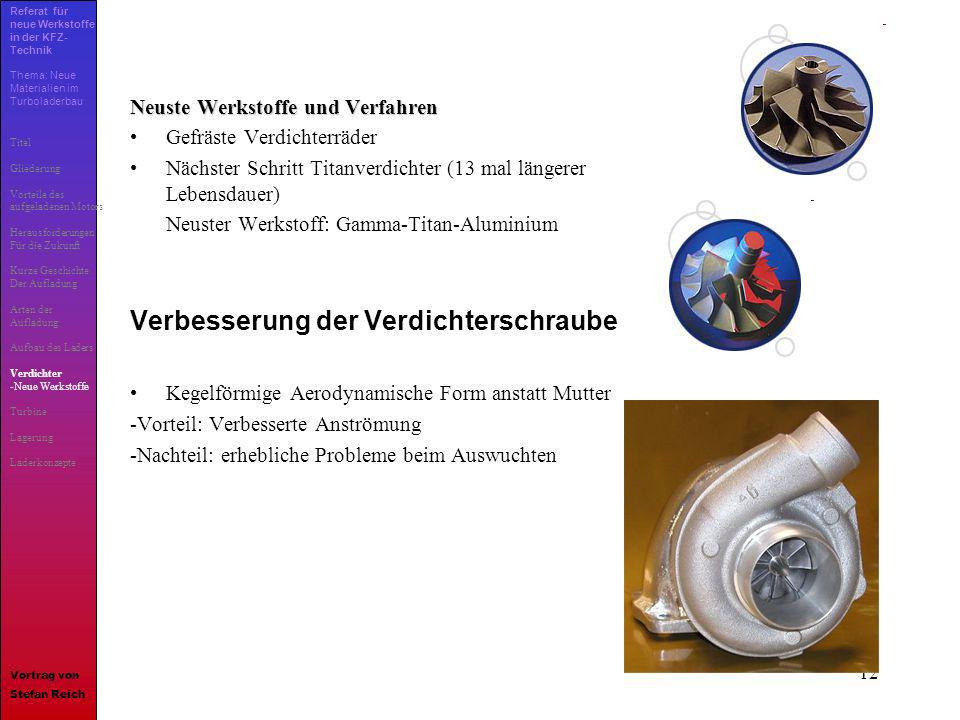

12 Verbesserung der Verdichterschraube
Referat für neue Werkstoffe in der KFZ-Technik Thema: Neue Materialien im Turboladerbau Titel Gliederung Vorteile des aufgeladenen Motors Herausforderungen Für die Zukunft Kurze Geschichte Der Aufladung Arten der Aufladung Aufbau des Laders Verdichter -Neue Werkstoffe Turbine Lagerung Laderkonzepte Neuste Werkstoffe und Verfahren Gefräste Verdichterräder Nächster Schritt Titanverdichter (13 mal längerer Lebensdauer) Neuster Werkstoff: Gamma-Titan-Aluminium Verbesserung der Verdichterschraube Kegelförmige Aerodynamische Form anstatt Mutter -Vorteil: Verbesserte Anströmung -Nachteil: erhebliche Probleme beim Auswuchten Vortrag von Stefan Reich

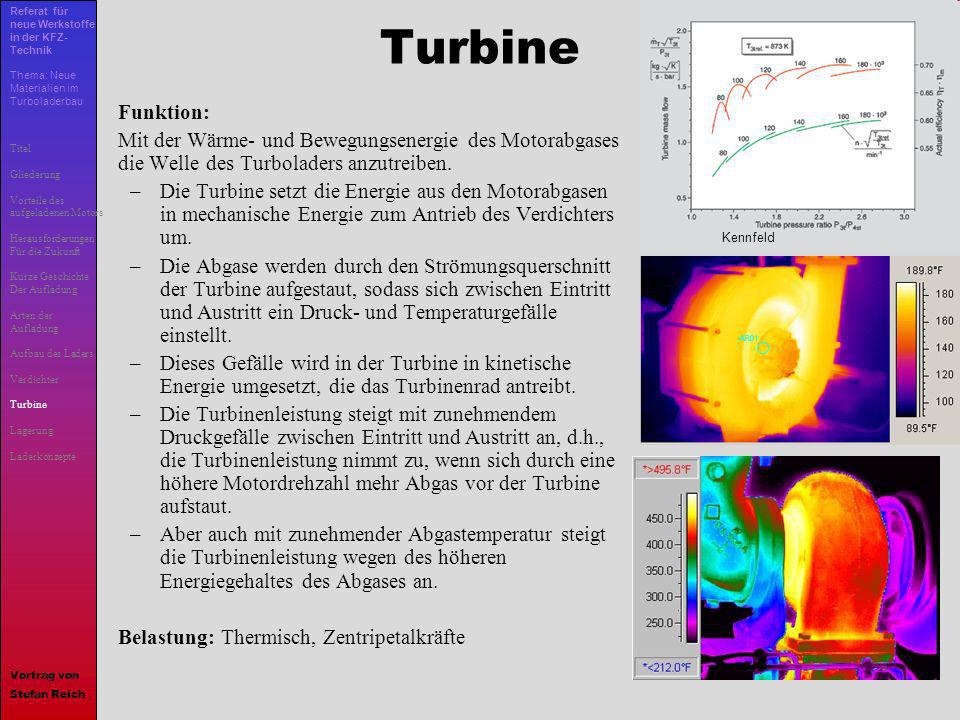

13 Referat für neue Werkstoffe in der KFZ-Technik Thema: Neue Materialien im Turboladerbau
Titel Gliederung Vorteile des aufgeladenen Motors Herausforderungen Für die Zukunft Kurze Geschichte Der Aufladung Arten der Aufladung Aufbau des Laders Verdichter Turbine Lagerung Laderkonzepte Turbine Funktion: Mit der Wärme- und Bewegungsenergie des Motorabgases die Welle des Turboladers anzutreiben. Die Turbine setzt die Energie aus den Motorabgasen in mechanische Energie zum Antrieb des Verdichters um. Die Abgase werden durch den Strömungsquerschnitt der Turbine aufgestaut, sodass sich zwischen Eintritt und Austritt ein Druck- und Temperaturgefälle einstellt. Dieses Gefälle wird in der Turbine in kinetische Energie umgesetzt, die das Turbinenrad antreibt. Die Turbinenleistung steigt mit zunehmendem Druckgefälle zwischen Eintritt und Austritt an, d.h., die Turbinenleistung nimmt zu, wenn sich durch eine höhere Motordrehzahl mehr Abgas vor der Turbine aufstaut. Aber auch mit zunehmender Abgastemperatur steigt die Turbinenleistung wegen des höheren Energiegehaltes des Abgases an. Belastung: Thermisch, Zentripetalkräfte Kennfeld Vortrag von Stefan Reich

14 Verbesserung des Ansprechverhaltens
Referat für neue Werkstoffe in der KFZ-Technik Thema: Neue Materialien im Turboladerbau Titel Gliederung Vorteile des aufgeladenen Motors Herausforderungen Für die Zukunft Kurze Geschichte Der Aufladung Arten der Aufladung Aufbau des Laders Verdichter Turbine Lagerung Laderkonzepte Verbesserung des Ansprechverhaltens Zeit bis 40kPA Ladedruck Verbessrung des Ansprechverhaltens Serie 5,3s 100% Ausgangs- Wert Kleinerer Durchmesser 3,8s 72% 28% Variable Geometrie 2,7s 51% 29% Kugellager 2,1s 45% Keramikrotor 1,6s 21% 24% Kleinere Turbine Weniger Verzögerung durch kleinere Trägheitsmasse Lader dreht jedoch schneller Höherer Ladedruck Leichtere Turbinenmaterialien Nickelbasislegierungen (Nickelchrom als Hauptbestandteil) Titan Keramik  Verbesserung der Lagerung (dazu mehr bei Lagerungen) Vortrag von Stefan Reich Turboloch minimieren

15 Keramikverbindung Vorteile Beständig bis 1200°C
Referat für neue Werkstoffe in der KFZ-Technik Thema: Neue Materialien im Turboladerbau Titel Gliederung Vorteile des aufgeladenen Motors Herausforderungen Für die Zukunft Kurze Geschichte Der Aufladung Arten der Aufladung Aufbau des Laders Verdichter Turbine -Neue Werkstoffe Lagerung Laderkonzepte Keramikverbindung Vorteile Beständig bis 1200°C Geringere Masse (10% von Metall) Lader dreht schneller hoch Turbinengehäuse kann dünner ausgelegt werden, Gefahr von Zerstörung durch Trümmer ist geringer Temperaturausdehnung geringer Geringere Toleranzen Nachteile Sprödes Material Empfindlich gegen Schmutz Verbindung Welle-Turbine schwierig Der Temperaturvorteil sinkt so auf 975°C Vortrag von Stefan Reich Turboloch minimieren

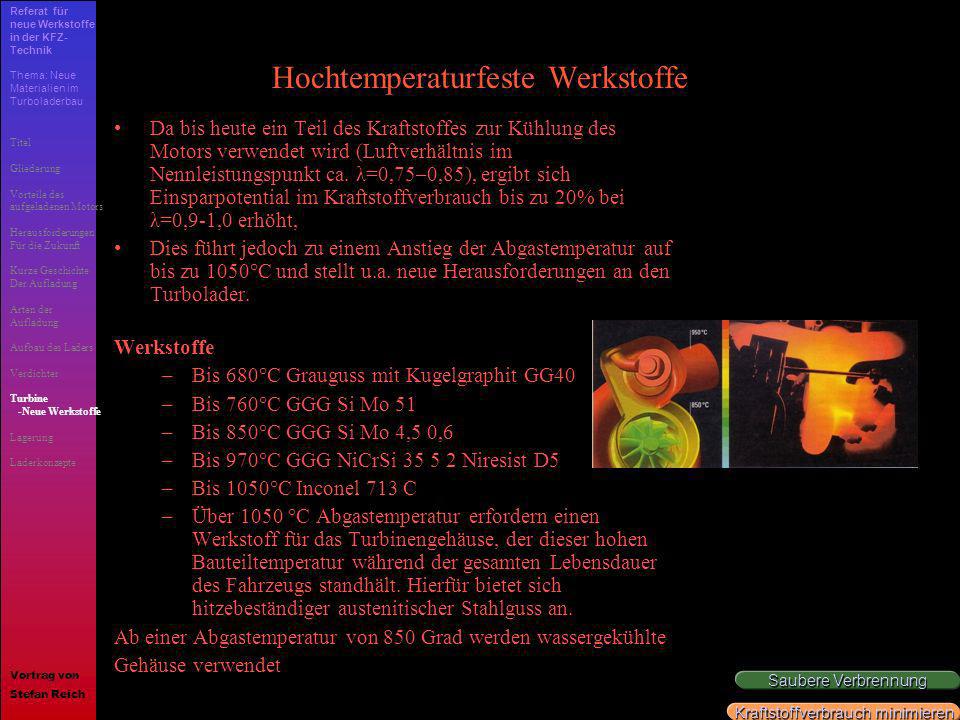

16 Hochtemperaturfeste Werkstoffe
Titel Gliederung Vorteile des aufgeladenen Motors Herausforderungen Für die Zukunft Kurze Geschichte Der Aufladung Arten der Aufladung Aufbau des Laders Verdichter Turbine -Neue Werkstoffe Lagerung Laderkonzepte Referat für neue Werkstoffe in der KFZ-Technik Thema: Neue Materialien im Turboladerbau Hochtemperaturfeste Werkstoffe Da bis heute ein Teil des Kraftstoffes zur Kühlung des Motors verwendet wird (Luftverhältnis im Nennleistungspunkt ca. λ=0,75–0,85), ergibt sich Einsparpotential im Kraftstoffverbrauch bis zu 20% bei λ=0,9-1,0 erhöht, Dies führt jedoch zu einem Anstieg der Abgastemperatur auf bis zu 1050°C und stellt u.a. neue Herausforderungen an den Turbolader. Werkstoffe Bis 680°C Grauguss mit Kugelgraphit GG40 Bis 760°C GGG Si Mo 51 Bis 850°C GGG Si Mo 4,5 0,6 Bis 970°C GGG NiCrSi Niresist D5 Bis 1050°C Inconel 713 C Über 1050 °C Abgastemperatur erfordern einen Werkstoff für das Turbinengehäuse, der dieser hohen Bauteiltemperatur während der gesamten Lebensdauer des Fahrzeugs standhält. Hierfür bietet sich hitzebeständiger austenitischer Stahlguss an. Ab einer Abgastemperatur von 850 Grad werden wassergekühlte Gehäuse verwendet Vortrag von Stefan Reich Saubere Verbrennung Kraftstoffverbrauch minimieren

17 Turbinengehäuse Funktion:
Referat für neue Werkstoffe in der KFZ-Technik Thema: Neue Materialien im Turboladerbau Titel Gliederung Vorteile des aufgeladenen Motors Herausforderungen Für die Zukunft Kurze Geschichte Der Aufladung Arten der Aufladung Aufbau des Laders Verdichter Turbine -Gehäuse Lagerung Laderkonzepte Turbinengehäuse Funktion: Mit der Wärme- und Bewegungsenergie des Motorabgases die Welle des Turboladers anzutreiben. Belastung: thermisch Gestaltung: Die thermische Trägheit des Turbinengehäuses ist für höchst schadstoffarme Fahrzeuge von Bedeutung. Durch eine geringe thermische Trägheit steigt die Temperatur im Katalysator während der Kaltstartphase des Motors schneller an. Die Konvertierung der Schadstoffe im Abgas beginnt schon zu einem früheren Zeitpunkt. Aus Emissionsgründen sollte die thermische Trägheit und die Oberfläche des Turbinengehäuses daher möglichst gering sein. Vortrag von Stefan Reich

18 Schadstoffe minimieren
Titel Gliederung Vorteile des aufgeladenen Motors Herausforderungen Für die Zukunft Kurze Geschichte Der Aufladung Arten der Aufladung Aufbau des Laders Verdichter Turbine -Gehäuse Lagerung Laderkonzepte Referat für neue Werkstoffe in der KFZ-Technik Thema: Neue Materialien im Turboladerbau Das Dünnwand-Turbinengehäuse Der hohe Aufwand bei der Herstellung und Bearbeitung von Turbinengehäusen aus Stahlguss und die damit verbundenen hohen Kosten hat die Frage nach einem Zusatznutzen aufkommen lassen. Wünschenswert sind dünne Wandstärken, die das Gewicht des Turbinengehäuses deutlich reduzieren und gleichzeitig die thermische Trägheit des Turbinengehäuses verringern. Dies führt zu einem schnelleren Anspringen des Katalysators während der Kaltstartphase des Motors, was die Emissionen des Fahrzeuges deutlich verbessert.   Das Blech-Turbinengehäuse Es besteht aus mehreren gestanzten Blechteilen, die miteinander verschweißt werden. Das Turbinengehäuse kann sowohl einfach, als auch doppelwandig mit Luftspaltisolierung ausgeführt werden.   Die Befestigung des Turbinengehäuses im Abgassystem des Motors kann sowohl durch Flansche als auch durch Schweißverbindungen mit den angrenzenden Rohren erfolgen. Hierdurch ist eine durchgängige Luftspaltisolierung des Abgasstromes vom Zylinderkopf bis zum Katalysator möglich. Als Materialien stehen hitzebeständige Stahlbleche zur Verfügung, die eine Abgastemperatur bis zu 1050°C ermöglichen. Im Wirkungsgrad- und Durchsatzverhalten sind Blech-Turbinengehäuse gleichwertig zu den gegossenen Turbinengehäusen bei weitaus geringerer thermischer Trägheit und damit schnellerem Anspringen des Katalysators beim Kaltstart. Vortrag von Stefan Reich Schadstoffe minimieren Kosten Einsparen

19 Lagerung und Welle Funktion:
Referat für neue Werkstoffe in der KFZ-Technik Thema: Neue Materialien im Turboladerbau Titel Gliederung Vorteile des aufgeladenen Motors Herausforderungen Für die Zukunft Kurze Geschichte Der Aufladung Arten der Aufladung Aufbau des Laders Verdichter Turbine Lagerung Laderkonzepte Lagerung und Welle Funktion: Für Ottomotoren, bei denen die Abgastemperaturen noch 200 bis 300 Kelvin höher liegen als bei Dieselmotoren, werden meist wassergekühlte Lagergehäuse eingesetzt (Während des Motorbetriebes ist das Lagergehäuse in den Kühlkreislauf des Motors integriert. Nach dem Abstellen wird die Stauwärme mittels eines kleinen Kühlkreislaufes abgeführt, der von einer thermostatisch geregelten elektrischen Wasserpumpe angetrieben wird Belastung: Axial, Radial Der Läufer eines Turboladers dreht mit bis zu Umdrehungen pro Minute Gestaltung: Bis U/Min können Kugellager (sogar konventionelle Nadellager) eingesetzt werden, da die Lager nur etwa 140 Grad aushalten müssen. Vortrag von Stefan Reich

20 Luftlager, Magnetlager Zur Zeit noch zu teuer und groß
Titel Gliederung Vorteile des aufgeladenen Motors Herausforderungen Für die Zukunft Kurze Geschichte Der Aufladung Arten der Aufladung Aufbau des Laders Verdichter Turbine Lagerung Laderkonzepte Referat für neue Werkstoffe in der KFZ-Technik Thema: Neue Materialien im Turboladerbau Gleitlagerung Kugellagerung Vorteile: Kühlung des Welle Nahezu Verschleißfrei Hohe Drehzahlen möglich Nachteile bis zu 2 kW Leistungsverlust Evtl. Ölverlust an Dichtung Zukunft Neue Dichtungen Moderne Motoröle Vorteile Schnelles Ansprechverhalten Bessere Notlaufeigenschaften/ keine Nachschmierung erforderlich Keine Gefahr von Ölanteilen in Ansaugluft oder Abgas Lebensdauer Teilweise nur km  Nur Drehzahlen bis U/min Zukunft: Drehzahlfestere Kugellager z.B aus Keramik In Entwicklung: Luftlager, Magnetlager Zur Zeit noch zu teuer und groß Vortrag von Stefan Reich Turboloch minimieren

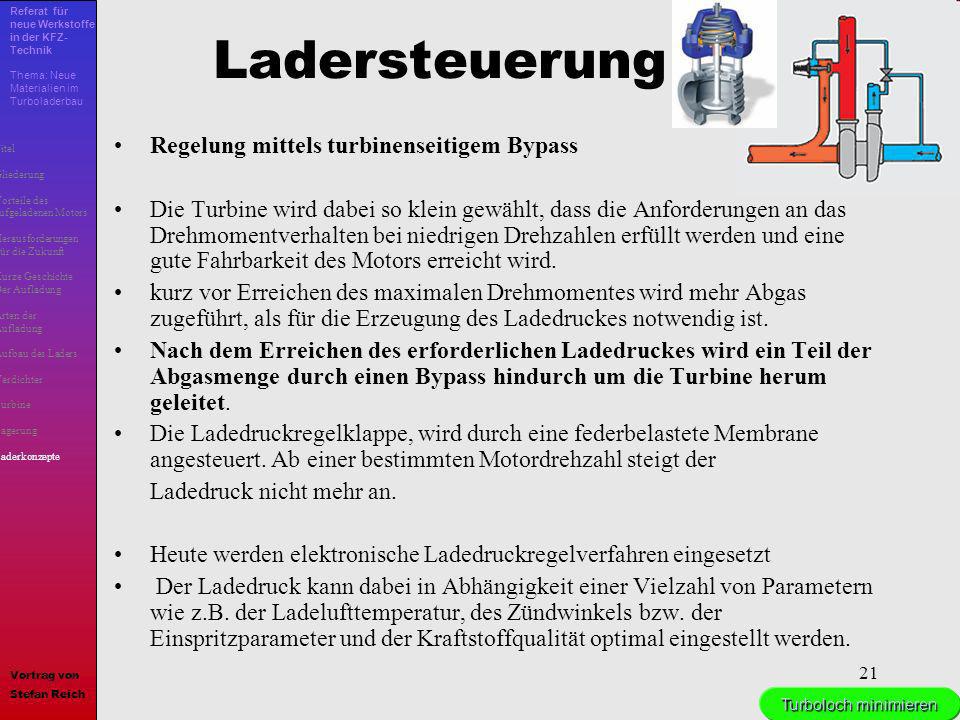

21 Ladersteuerung Regelung mittels turbinenseitigem Bypass
Titel Gliederung Vorteile des aufgeladenen Motors Herausforderungen Für die Zukunft Kurze Geschichte Der Aufladung Arten der Aufladung Aufbau des Laders Verdichter Turbine Lagerung Laderkonzepte Referat für neue Werkstoffe in der KFZ-Technik Thema: Neue Materialien im Turboladerbau Ladersteuerung Regelung mittels turbinenseitigem Bypass Die Turbine wird dabei so klein gewählt, dass die Anforderungen an das Drehmomentverhalten bei niedrigen Drehzahlen erfüllt werden und eine gute Fahrbarkeit des Motors erreicht wird. kurz vor Erreichen des maximalen Drehmomentes wird mehr Abgas zugeführt, als für die Erzeugung des Ladedruckes notwendig ist. Nach dem Erreichen des erforderlichen Ladedruckes wird ein Teil der Abgasmenge durch einen Bypass hindurch um die Turbine herum geleitet. Die Ladedruckregelklappe, wird durch eine federbelastete Membrane angesteuert. Ab einer bestimmten Motordrehzahl steigt der Ladedruck nicht mehr an. Heute werden elektronische Ladedruckregelverfahren eingesetzt Der Ladedruck kann dabei in Abhängigkeit einer Vielzahl von Parametern wie z.B. der Ladelufttemperatur, des Zündwinkels bzw. der Einspritzparameter und der Kraftstoffqualität optimal eingestellt werden. Vortrag von Stefan Reich Turboloch minimieren

22 Parallelschaltung von Ladern
Titel Gliederung Vorteile des aufgeladenen Motors Herausforderungen Für die Zukunft Kurze Geschichte Der Aufladung Arten der Aufladung Aufbau des Laders Verdichter Turbine Lagerung Laderkonzepte Referat für neue Werkstoffe in der KFZ-Technik Thema: Neue Materialien im Turboladerbau Parallelschaltung von Ladern Als Biturbo bezeichnet man die parallele Verwendung von zwei Ladern. Bei einem 6-Zylinder-Biturbo-Motor muss jeder Turbolader nur drei Zylinder befüllen. Statt eines größeren zwei kleinere Lader entsprechend kleinere Trägheitsmomente besseres Ansprechverhalten beim Gasgeben Vortrag von Stefan Reich Turboloch minimieren Größeres Drehmoment bei geringen Drehzahlen

23 Serienschaltung von Ladern
Referat für neue Werkstoffe in der KFZ-Technik Thema: Neue Materialien im Turboladerbau Titel Gliederung Vorteile des aufgeladenen Motors Herausforderungen Für die Zukunft Kurze Geschichte Der Aufladung Arten der Aufladung Aufbau des Laders Verdichter Turbine Lagerung Laderkonzepte Serienschaltung von Ladern Als Twinturbo und Registeraufladung bezeichnet man die serielle Verwendung von Turboladern. Bei niedriger Drehzahl wirrd ein kleinerer Lader, der aufgrund der geringen Massenträgheit schnell hochdreht,. Ab einer bestimmten Drehzahl wird auf einen großen Turbolader umgeschaltet, der dann genügend Luftmasse und Druck für das hohe Luftvolumen höherer Drehzahlen bereitstellt. Die verschiedenen Turbolader können optimal auf ihren Wirkungsbereich abgestimmt werden, und der kleine Lader minimiert das sogenannte Turboloch: Vortrag von Stefan Reich Größeres Drehmoment bei geringen Drehzahlen

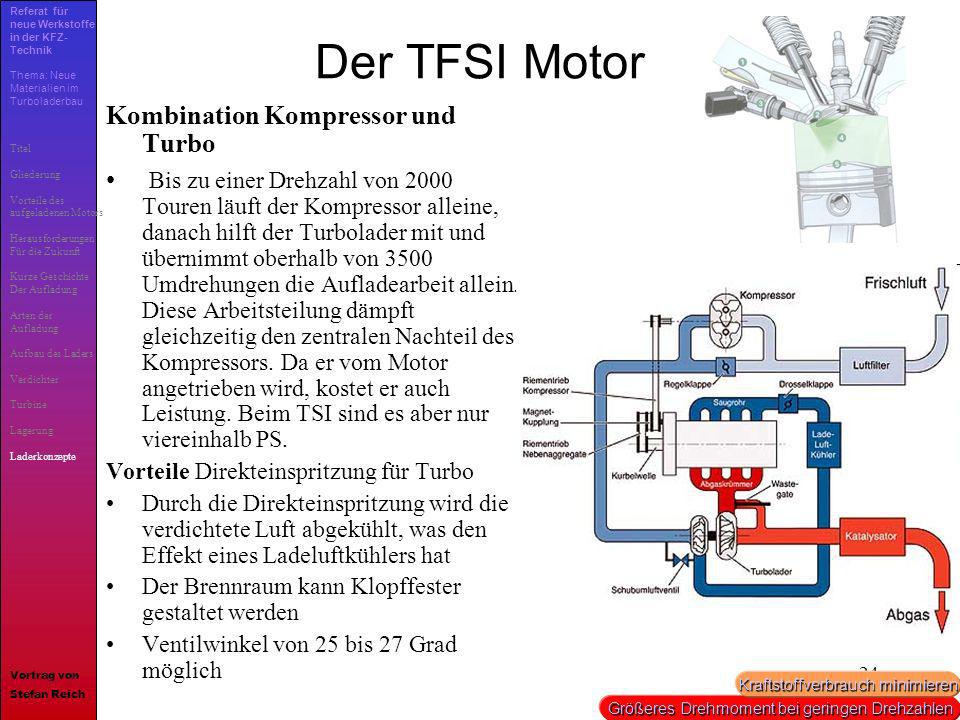

24 Der TFSI Motor Kombination Kompressor und Turbo
Titel Gliederung Vorteile des aufgeladenen Motors Herausforderungen Für die Zukunft Kurze Geschichte Der Aufladung Arten der Aufladung Aufbau des Laders Verdichter Turbine Lagerung Laderkonzepte Referat für neue Werkstoffe in der KFZ-Technik Thema: Neue Materialien im Turboladerbau Der TFSI Motor Kombination Kompressor und Turbo Bis zu einer Drehzahl von 2000 Touren läuft der Kompressor alleine, danach hilft der Turbolader mit und übernimmt oberhalb von 3500 Umdrehungen die Aufladearbeit allein. Diese Arbeitsteilung dämpft gleichzeitig den zentralen Nachteil des Kompressors. Da er vom Motor angetrieben wird, kostet er auch Leistung. Beim TSI sind es aber nur viereinhalb PS. Vorteile Direkteinspritzung für Turbo Durch die Direkteinspritzung wird die verdichtete Luft abgekühlt, was den Effekt eines Ladeluftkühlers hat Der Brennraum kann Klopffester gestaltet werden Ventilwinkel von 25 bis 27 Grad möglich Vortrag von Stefan Reich Kraftstoffverbrauch minimieren Größeres Drehmoment bei geringen Drehzahlen

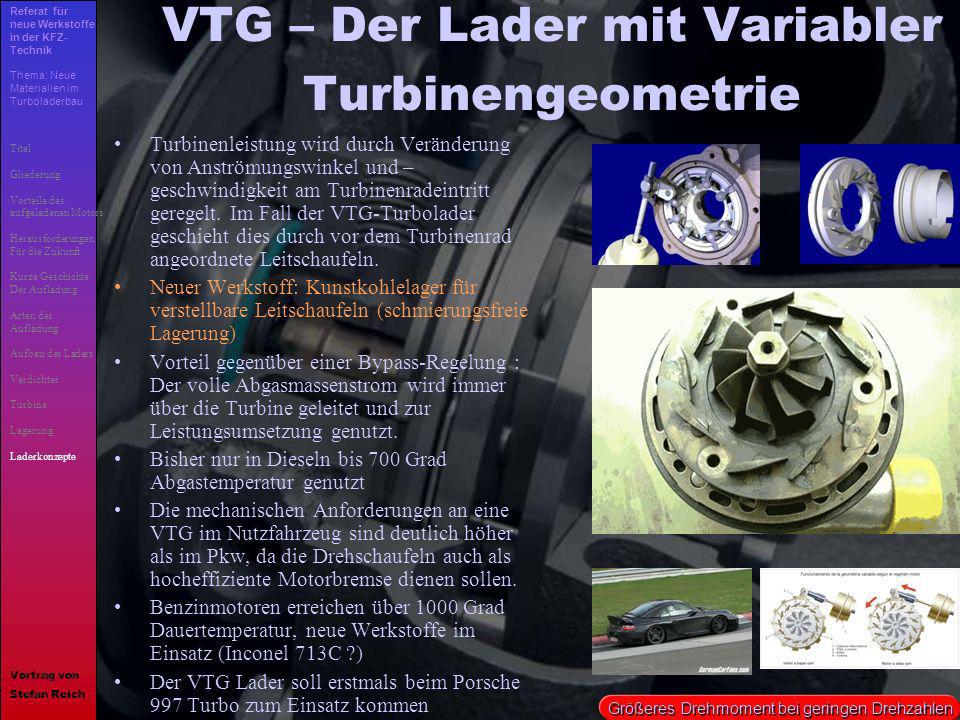

25 VTG – Der Lader mit Variabler Turbinengeometrie
Referat für neue Werkstoffe in der KFZ-Technik Thema: Neue Materialien im Turboladerbau Titel Gliederung Vorteile des aufgeladenen Motors Herausforderungen Für die Zukunft Kurze Geschichte Der Aufladung Arten der Aufladung Aufbau des Laders Verdichter Turbine Lagerung Laderkonzepte VTG – Der Lader mit Variabler Turbinengeometrie Turbinenleistung wird durch Veränderung von Anströmungswinkel und –geschwindigkeit am Turbinenradeintritt geregelt. Im Fall der VTG-Turbolader geschieht dies durch vor dem Turbinenrad angeordnete Leitschaufeln. Neuer Werkstoff: Kunstkohlelager für verstellbare Leitschaufeln (schmierungsfreie Lagerung) Vorteil gegenüber einer Bypass-Regelung : Der volle Abgasmassenstrom wird immer über die Turbine geleitet und zur Leistungsumsetzung genutzt. Bisher nur in Dieseln bis 700 Grad Abgastemperatur genutzt Die mechanischen Anforderungen an eine VTG im Nutzfahrzeug sind deutlich höher als im Pkw, da die Drehschaufeln auch als hocheffiziente Motorbremse dienen sollen. Benzinmotoren erreichen über 1000 Grad Dauertemperatur, neue Werkstoffe im Einsatz (Inconel 713C ?) Der VTG Lader soll erstmals beim Porsche 997 Turbo zum Einsatz kommen Vortrag von Stefan Reich Größeres Drehmoment bei geringen Drehzahlen

26 Quellenangabe Textquellen:
Referat für neue Werkstoffe in der KFZ-Technik Thema: Neue Materialien im Turboladerbau Titel Gliederung Vorteile des aufgeladenen Motors Herausforderungen Für die Zukunft Kurze Geschichte Der Aufladung Arten der Aufladung Aufbau des Laders Verdichter Turbine Lagerung Laderkonzepte Quellenangabe Textquellen: Schrader-Motor-Technik - Automobiltechnisches Handbuch für Turbolader und Kompressormotoren Bibliothek der Technik – Abgasturbolader Motair - Technischer Lehrgang Turbolader Bosch - Kraftfahrtechnisches Taschenbuch Internet Telefonisch Enwicklungsabteilung 3K-Warner Motair STK Turbotechnik Vortrag von Stefan Reich

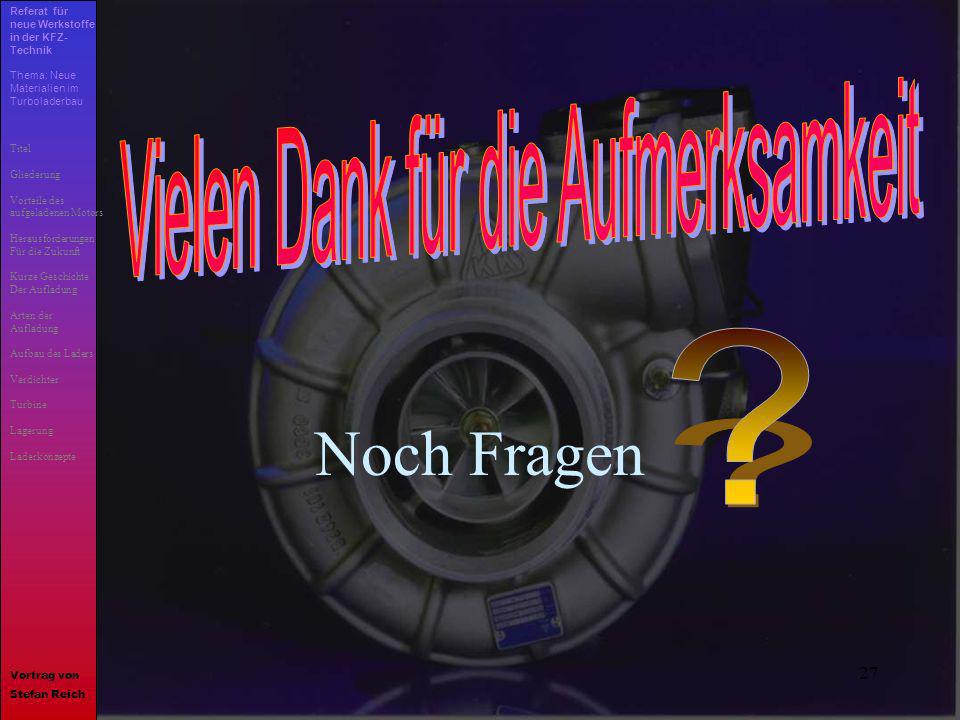

27 Vielen Dank für die Aufmerksamkeit
Titel Gliederung Vorteile des aufgeladenen Motors Herausforderungen Für die Zukunft Kurze Geschichte Der Aufladung Arten der Aufladung Aufbau des Laders Verdichter Turbine Lagerung Laderkonzepte Referat für neue Werkstoffe in der KFZ-Technik Thema: Neue Materialien im Turboladerbau Vielen Dank für die Aufmerksamkeit ? Noch Fragen Vortrag von Stefan Reich
