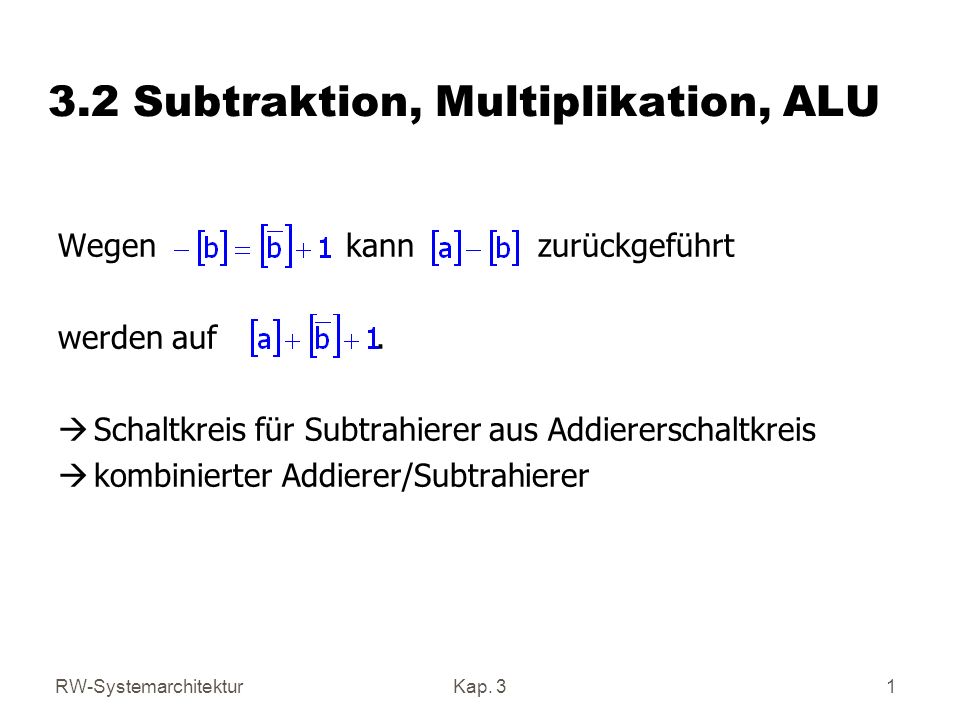

1 RW-SystemarchitekturKap Subtraktion, Multiplikation, ALU Wegenkannzurückgeführt werden auf. Schaltkreis für Subtrahierer aus Addiererschaltkreis kombinierter Addierer/Subtrahierer

2 RW-SystemarchitekturKap. 32 Beispiel

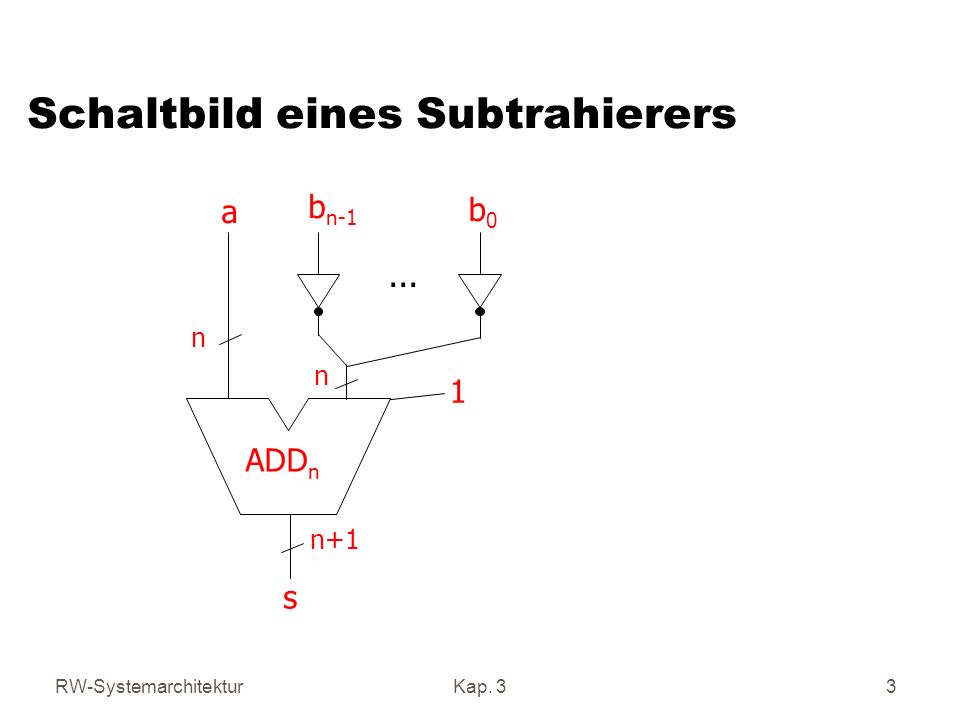

3 RW-SystemarchitekturKap. 33 Schaltbild eines Subtrahierers ADD n a b n-1 b0b s n+1 n n

4 RW-SystemarchitekturKap. 34 Schaltbild für einen kombinierten Addierer/Subtrahierer AnAn a b n-1 b0b0... s n+1 n n sub

5 RW-SystemarchitekturKap. 35 Multiplizierer Gesucht: Schaltkreis zur Multiplikation zweier Binärzahlen, Beispiel:

6 RW-SystemarchitekturKap. 36 Allgemeines zum Multiplizierer Wieviele Stellen werden für das Ergebnis benötigt? Also: 2n Stellen reichen zur Multiplikation von Zweierkomplementzahlen

7 RW-SystemarchitekturKap. 37 Vorgehen bei der Multiplikation 1.Multipliziere die Beträge der Zahlen 2.Bestimme das Vorzeichen des Produkts 3.Setze das Endergebnis zusammen

8 RW-SystemarchitekturKap. 38 Definition 3.4.: Ein n-Bit-Multiplizierer ist ein Schaltkreis, der die folgende Funktion berechnet: mul n : {0,1} 2n {0,1} 2n mit mul n (a n-1,..., a 0, b n-1,..., b 0 ) = (p 2n-1,..., p 0 ) mit =

9 RW-SystemarchitekturKap. 39 Die Multiplikationsmatrix Realisierung der Multiplikationsmatrix mit n 2 AND-Gattern (und n 2 Konstanten 0). carry? Partialprodukte mit 2n Stellen, n Stück

10 RW-SystemarchitekturKap. 310 Daraus entstehende Aufgabe: Schnelle Addition von n Partialprodukten der Länge 2n. Mit CLAs lösbar mit Kosten O(n 2 ), Tiefe O(n log(n)) bei linearem Aufsummieren der Partialprodukte ((((pp 0 +pp 1 )+pp 2 )+...)+pp n-1 ), O(log 2 n) bei baumartigem Zusammenfassen der Partialprodukte.

11 RW-SystemarchitekturKap. 311 Schnelle Addition von n Partialprodukten der Länge 2n Verwende Carry-Save-Addierer. Reduktion von 3 Eingabewerten u, v, w zu zwei Ausgabewerten s, c mit + + = + Gelöst durch Nebeneinandersetzen von Volladdierern (kein Carry-Chain!).

12 RW-SystemarchitekturKap. 312 Carry-Save Addierer CSavA u v w c s n nn n n FA u1u1 v1v1 w1w1 s1s1 c1c1 u0u0 v0v0 w0w0 s0s0 c0c0 u n-1 v n-1 w n-1 s n-1 c n-1...=

13 RW-SystemarchitekturKap. 313 Bemerkung zum Aufbau des CSavA Speziell bei Partialprodukten: Reduziere 3 2n-Bit-Zahlen zu 2 2n-Bit-Zahlen (c 2n-1 = 0 Carry-Ausgang des letzten FA nicht verwendet)

14 RW-SystemarchitekturKap Serielle Lösung: Hintereinanderschalten von n-2 CSA-Addierern der Länge 2n Fasse n Partialprodukte zu 2 2n-Bit-Worten zusammen Addiere die 2n-Bit-Worte mit CLA Kosten O(n 2 ), Tiefe O(n) CSavA pp 2 pp 1 pp 0 CSavA pp 3 CSavA pp n-2 CSavA pp n-1... ADD

15 RW-SystemarchitekturKap Baumartige Lösung: Neue Grundzelle zur Reduktion von 4 2n-Bit Eingabeworten zu zwei Ausgabeworten, bestehend aus 2 CSAs Baumartiges Zusammenfassen der Partialprodukte mit 4-zu-2- Bausteinen zu 2 2n-Bit-Worten Addiere die 2n-Bit-Worte mit CLA siehe Abb. der Addierstufe mit log. Zeit Kosten O(n 2 ), Tiefe O(log n) CSavA 4-zu-2 4-zu-2 Reduktions-Grundzelle

16 RW-SystemarchitekturKap. 316 Addierstufe des log-Zeit- Multiplizierers für 16 Bit ADD 4-zu-2 pp 0 pp 3 pp 2 pp 1 pp 15 pp 14 pp 13 pp 12...
