1 Hub & Switch IT-Systeme - Herr Cordes KaWi-O 2006/2007 Denni Platkowski, Sören Metze & Adrian Meyer

2 Hub & Switch - IT-Systeme - Herr Cordes – KaWi-O 2006/ Denni Platkowski, Sören Metze & Adrian Meyer Seiten 06 Hub & Switch Inhalt 1. Aufgaben 2. Anordnung auf dem OSI-Modell 3. Funktionsweise 4. Überblick 5. Quellen

3 Hub & Switch - IT-Systeme - Herr Cordes – KaWi-O 2006/ Denni Platkowski, Sören Metze & Adrian Meyer 01 / 06 Hub & Switch 1. Aufgaben Hub (engl.: Nabe, Knotenpunkt) Switch (engl. Schalter, auch Weiche) gelegentlich Multi-Port-Bridge Verbinden von Telekommunikationsgeräten Datenübertragung Netzwerke über Router zu Segmentieren und Subnettieren Stern-Topologie

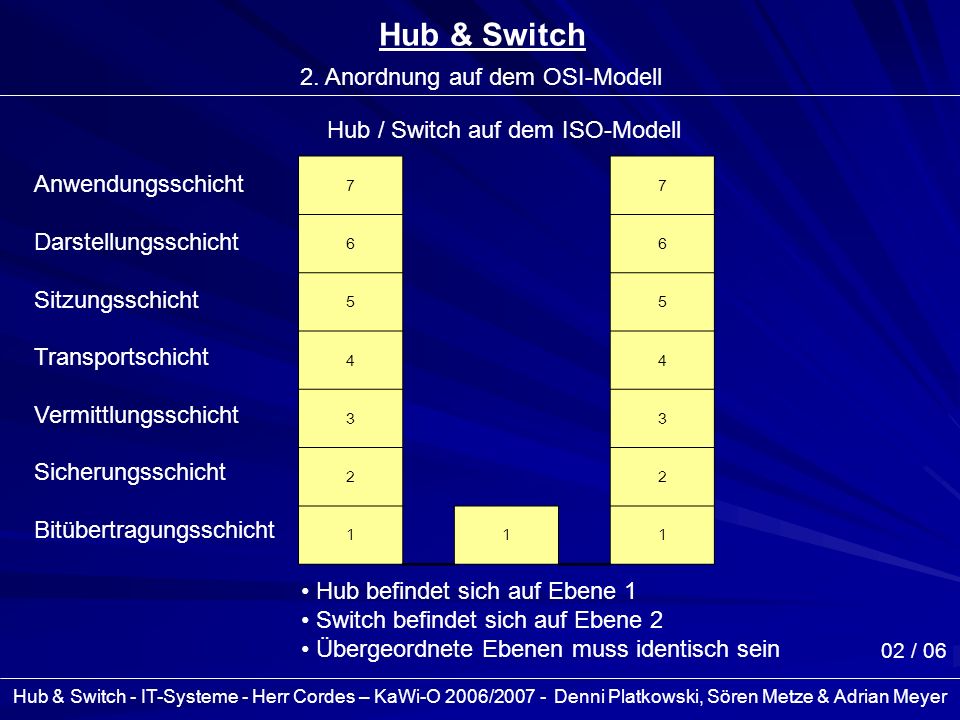

4 Hub & Switch - IT-Systeme - Herr Cordes – KaWi-O 2006/ Denni Platkowski, Sören Metze & Adrian Meyer 02 / 06 Hub & Switch 2. Anordnung auf dem OSI-Modell Hub / Switch auf dem ISO-Modell Hub befindet sich auf Ebene 1 Switch befindet sich auf Ebene 2 Übergeordnete Ebenen muss identisch sein Anwendungsschicht Darstellungsschicht Sitzungsschicht Transportschicht Vermittlungsschicht Sicherungsschicht Bitübertragungsschicht

5 Hub & Switch - IT-Systeme - Herr Cordes – KaWi-O 2006/ Denni Platkowski, Sören Metze & Adrian Meyer 03 / 06 Hub & Switch 3.1 Funktionsweise Prinzipvergleich Kreisverkehr Ausschließliche Verbindung

6 Hub & Switch - IT-Systeme - Herr Cordes – KaWi-O 2006/ Denni Platkowski, Sören Metze & Adrian Meyer 04 / 06 Hub & Switch 3.2 Funktionsweise Kreisverkehr Ausschließliche Verbindung Datenpakete an alle Rechner Datenpaketversendung nacheinander Datenpakete von Sender an Empfänger Datenpaketversendung gleichzeitig

7 Hub & Switch - IT-Systeme - Herr Cordes – KaWi-O 2006/ Denni Platkowski, Sören Metze & Adrian Meyer 05 / 06 Hub & Switch 4. Überblick Switch Mehrere Datenpakete gleichzeitig Geschwindigkeiten 10, 10/100 oder 1000 MBit/s (Gigabit Ethernet) Die Gesamtbandbreite (der Datendurchsatz) ist wesentlich höher als bei einem Hub Portkenntnisse daher keine unnötige Belastung Switches müssen nicht konfiguriert werden Inzwischen preisgünstiger als Hubs Hub Ein Datenpaket nach dem anderen Geschwindigkeit 10 oder 10/100 Mbps bei Dual Speed Hubs Keine Portkenntnisse Hubs müssen nicht konfiguriert werden

8 Hub & Switch - IT-Systeme - Herr Cordes – KaWi-O 2006/ Denni Platkowski, Sören Metze & Adrian Meyer 06 / 06 Hub & Switch 5. Quellen

9 Hub & Switch IT-Systeme - Herr Cordes KaWi-O 2006/2007 Denni Platkowski, Sören Metze & Adrian Meyer Vielen Dank für Ihre Aufmerksamkeit.
