S Willkommen © Siemens AG 2008 - Änderungen vorbehalten SIRIUS Kompaktabzweig 3RA6 Marketingfolien.

Ähnliche Präsentationen


Präsentation zum Thema: "S Willkommen © Siemens AG 2008 - Änderungen vorbehalten SIRIUS Kompaktabzweig 3RA6 Marketingfolien."—  Präsentation transkript:

1 s Willkommen © Siemens AG Änderungen vorbehalten SIRIUS Kompaktabzweig 3RA6 Marketingfolien

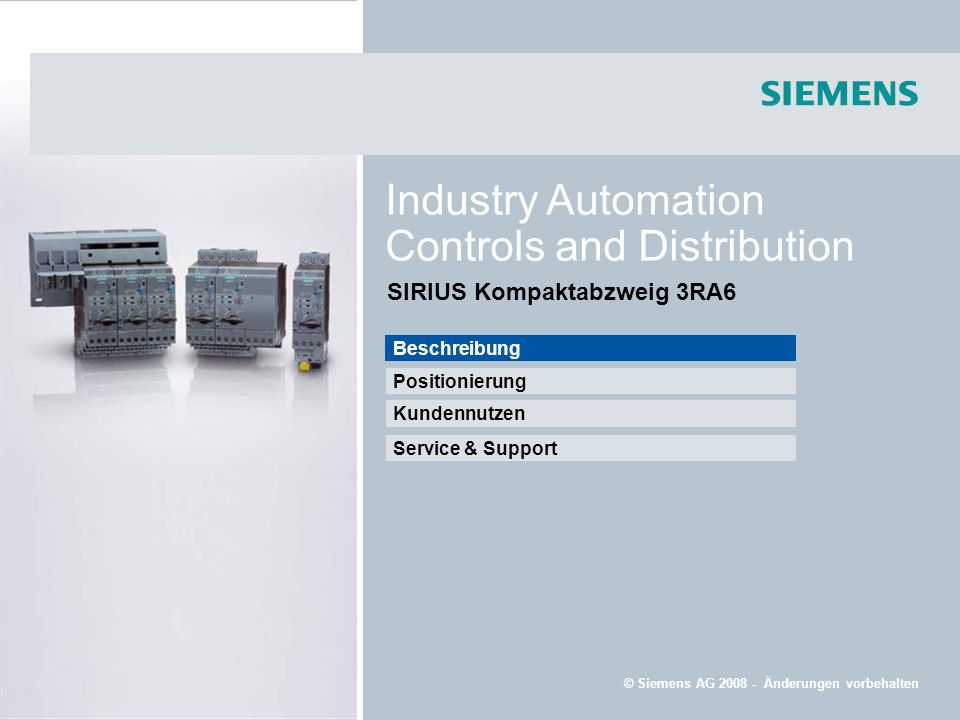

2 Beschreibung Kundennutzen Service & Support Positionierung © Siemens AG Änderungen vorbehalten Industry Automation Controls and Distribution SIRIUS Kompaktabzweig 3RA6 Beschreibung

3 s © Siemens AG Änderungen vorbehalten Industry Automation 01/2008Seite 3 SIRIUS 3RA6 Marketingfolien Der SIRIUS Kompaktabzweig 3RA6 kann in Anwendungen eingesetzt werden, in denen Drehstrom-Normmotoren bis 32 A (ca. 15 kW/400 V) direkt gestartet werden. Der Kompaktabzweig 3RA6 vereint als universeller, kompakter Motorabzweig nach IEC/EN die Funktionen von: SIRIUS Kompaktabzweig 3RA6 Beschreibung/ Aufbau

4 s © Siemens AG Änderungen vorbehalten Industry Automation 01/2008Seite 4 SIRIUS 3RA6 Marketingfolien Aufbau und Abmessungen: Direkt- und Wendestarter: - bis 32A in einheitlicher Baugröße - in gleicher Höhe für einheitlichen Zeilenabstand abnehmbare Klemmen in Federzug- und Schraubanschlusstechnik Integrierte Funktionalitäten optionales Control Kit 5 Weiteinstell- und 3 Weitspannungsbereiche Auswahl CLASS 10/20 Überlast- und Kurzschlusserkennung automatisches bzw. manuelles Gerätereset verschweißfreie Hauptkontakte für sichere Abschaltung bei Lebensdauerende SIRIUS Kompaktabzweig 3RA6 Details

5 s © Siemens AG Änderungen vorbehalten Industry Automation 01/2008Seite 5 SIRIUS 3RA6 Marketingfolien Energieeinspeisung und Motorabgang Energieeinspeisung bis 100A Anschluss und Weiterleiten von Energie- einspeiseleitungen bis 70mm² 2er- und 3er-Erweiterungsmodule integrierte PE-Schiene Adapter für die Integration von SIRIUS Leistungsschaltern der Baugrößen S00/S0 Erweiterungsstecker für Anschluss des SIRIUS Einspeisesystems 3RV19 Erweiterungsstecker mit 3-phasiger Ausspeise- klemme für externe Zusatzgeräte SIRIUS Kompaktabzweig 3RA6 mit Einspeisesystem 3RA6 Details

6 s © Siemens AG Änderungen vorbehalten Industry Automation 01/2008Seite 6 SIRIUS 3RA6 Marketingfolien Anbindung an die Automatisierungsebene AS-i Anbaumodul zur Integration in AS-Interface - A/B-Technik des AS-i Anbaumoduls - zweite Ausführung des AS-i Anbaumoduls mit 2 lokalen Eingängen zur sicheren Ausschaltung Bitbelegung der Signale entspricht üblichen Standard der SIRIUS Motorstarter SIRIUS Kompaktabzweig 3RA6 mit AS-i Anbindung Details

7 Beschreibung Kundennutzen Service & Support Positionierung © Siemens AG Änderungen vorbehalten Industry Automation Controls and Distribution SIRIUS Kompaktabzweig 3RA6 Positionierung

8 s © Siemens AG Änderungen vorbehalten Industry Automation 01/2008Seite 8 SIRIUS 3RA6 Marketingfolien SIRIUS Kompaktabzweig als die Innovation innerhalb der SIRIUS Schalttechnik Leistungsschalter Schütze Thermische Überlastrelais Sanftstarter ET 200S Kompaktabzweig Halbleiterschütze SIRIUS Schalttechnik mechanisch & elektrisch abgestimmt & kombinierbar kompakte Komplettlösung elektro – mechanisch zum Sanftstarten zum häufigen Schalten innovativ Die Lösung mit höchster Integration in die Steuerungsebene SIRIUS Kompaktabzweig 3RA6 Produktpositionierung innerhalb der Siemens AG

9 Beschreibung Kundennutzen Service & Support Positionierung © Siemens AG Änderungen vorbehalten Industry Automation Controls and Distribution SIRIUS Kompaktabzweig 3RA6 Kundennutzen

10 s © Siemens AG Änderungen vorbehalten Industry Automation 01/2008Seite 10 SIRIUS 3RA6 Marketingfolien SIRIUS Kompaktabzweig 3RA6 Anforderung der Vertriebszielgruppen OEM / Maschinenbauer Wirtschaftlichkeit durch Kosten-, Platz- und Zeiteinsparung Differenzierung durch innovative Technik und Flexibilität Schaltschrank/ und Steuerungsbauer hohe Anlagenverfügbarkeit Risikominimierung geringer Kostenaufwand während des gesamten Lebenszykluses Endkunde (z. B. Prozessindustrie) günstiges Preis-/ Leistungsverhältnis Wirtschaftlichkeit durch z.B. Verkürzen der Erstellungszeit des Schaltschranks Easy to use

11 s © Siemens AG Änderungen vorbehalten Industry Automation 01/2008Seite 11 SIRIUS 3RA6 Marketingfolien Zeit- und platzsparender Aufbau im Schaltschrank Integrierte Funktionalitäten für geringe Varianz und hohe Anlagenverfügbarkeit OEM / Maschinenbauer Platzersparnis im Schaltschrank durch kompakte Bauweise Geringer Planungs- und Montageaufwand und Verdrahtungs- reduzierung dank eines einzigen Komplettgeräts (eine Best.-Nr.) Flexibelster Einsatz dank Federzug- u. Schraubanschlusstechnik Einfache Montage bzw. Austausch durch abnehmbare Klemmen (bei stehende Verdrahtung) Geringe Varianz dank großer Weiteinstell- bzw. Weitspannungs- bereiche Hohe Anlagenverfügbarkeit dank innovativer integrierter Funktionalitäten wie verschweißfreie Hauptkontakte und sichere Abschaltung bei Lebensdauerende Bequemes Auto-Reset nach Überlast sowie differenzierte Überlast- und Kurzschlussmeldung Einfachste Überprüfung der Motordrehrichtung vor IBS dank des optionalen Control Kit Schaltschrank/ und Steuerungsbauer Endkunde (z. B. Prozessindustrie) SIRIUS Kompaktabzweig 3RA6 Konkrete Nutzen

12 s © Siemens AG Änderungen vorbehalten Industry Automation 01/2008Seite 12 SIRIUS 3RA6 Marketingfolien SIRIUS Einspeisesystem 3RA6 Konkrete Nutzen Passendes Energieeinspeisesystem für hocheffiziente Energieeinspeisung und vereinfachten Motoranschluss Reduzierung der Verdrahtung im Hauptstromkreis Höchste Flexibilität dank des Anschlusses und Weiterleiten von Einspeiseleitungen bis zu 70 mm² Einfachste Montage der Kompaktábzweige dank Stecktechnik Flexible Erweiterbarkeit durch steckbare Erweiterungsmodule Einfachster Austausch der SIRIUS Kompaktabzweige dank abnehmbarer Klemmen - ohne Lösen der Hauptstromkreisverdrahtung, selbst unter Spannung Direkter Anschluss der Motorabgangsleitung an das SIRIUS Einspeisesystem 3RA6 dank integrierter PE-Schiene Einfachste Kombinierbarkeit mit z.B. SIRIUS Leistungs- schaltern sowie dem SIRIUS Einspeisesystem 3RV19 OEM / Maschinenbauer Schaltschrank/ und Steuerungsbauer Endkunde (z. B. Prozessindustrie)

13 s © Siemens AG Änderungen vorbehalten Industry Automation 01/2008Seite 13 SIRIUS 3RA6 Marketingfolien SIRIUS Kompaktabzweig 3RA6 mit AS-i Konkrete Nutzen Einfachste Anbindung in die Automatisierungsebene Wesentliche Verdrahtungsreduzierung im Steuerstromkreis dank AS-Interface einfachste Integration in AS-Interface durch werkzeuglose Montage des optionalen AS-i Anbaumoduls standardisiertes Belegung der Ein- und Ausgänge für geringen Softwareprogrammierungsaufwand Integration in Totally Integrated Automation OEM / Maschinenbauer Schaltschrank/ und Steuerungsbauer Endkunde (z. B. Prozessindustrie)

14 s © Siemens AG Änderungen vorbehalten Industry Automation 01/2008Seite 14 SIRIUS 3RA6 Marketingfolien Platzersparnis im Schaltschrank durch kompakte Bauweise Geringer Planungs- und Montageaufwand sowie enorme Verdrahtungsreduzierung dank eines einzigen Komplettgerätes Geringe Varianz durch große Weitspannungs- und Weiteinstellbereiche Hohe Anlagenverfügbarkeit durch integrierte Funktionalitäten, wie z.B. die sichere Abschaltung bei Lebensdauerende Effiziente Energieverteilung durch das zugehörige SIRIUS Einspeisesystem 3RA6 Integration in Totally Integrated Automation dank der optionalen Anbindung an AS-Interface SIRIUS Kompaktabzweig 3RA6 Die wesentlichen Kundennutzen und Alleinstellungsmerkmale

15 s © Siemens AG Änderungen vorbehalten Industry Automation 01/2008Seite 15 SIRIUS 3RA6 Marketingfolien Der neue SIRIUS Kompaktabzweig 3RA6: Mehr Wirtschaftlichkeit und Zuverlässigkeit im Schaltschrank. SIRIUS Kompaktabzweig 3RA6 Kernbotschaft

16 Beschreibung Kundennutzen Service & Support Positionierung © Siemens AG Änderungen vorbehalten Industry Automation Controls and Distribution SIRIUS Kompaktabzweig 3RA6 Service & Support

17 s © Siemens AG Änderungen vorbehalten Industry Automation 01/2008Seite 17 SIRIUS 3RA6 Marketingfolien SIRIUS Kompaktabzweig 3RA6 Marketing-Infos Broschüre SIRIUS Kompaktabzweig 3RA6 Broschüre (Bestellnummer: E20001-A84-P305) Kataloge LV1 News (PDF) für 3RA6 (Bestellnummer: E86060-K1002-A221-A1) IKPI 2008 Integration in LV Technische Dokumentation Handbuch (Bestellnummer: 3RA6991-0A) Betriebsanleitungen, Zertifikate und Prüfbescheinigungen, Maßzeichnungen Konfigurator Mall

18 s © Siemens AG Änderungen vorbehalten Industry Automation 01/2008Seite 18 SIRIUS 3RA6 Marketingfolien SIRIUS Kompaktabzweig 3RA6 Marketing-Infos Produktpräsentationen Hannover Messe 2008 Vorführwagen A&D CD Technical Assistance Telefon: +49 (0) Mail: Für weitere Informationen:

19 Vielen Dank © Siemens AG Änderungen vorbehalten
