Kapitel 5 Druckformherstellung und Proof

Präsentation zum Thema: "Kapitel 5 Druckformherstellung und Proof"—  Präsentation transkript:

1 Kapitel 5 Druckformherstellung und Proof
Q

2 Druckformherstellung：
Nach DIN ein Teilbereich der Drucktechnik, in dem Druckform für die verschiedenen Druckverfahren hergestellt werden. Druckformen und Druckverfahren Hochdruckformen Flachdruckformen Tiefdruckformen Durchdruckformen Techniken Fotomechanische Kopie und chemische Bearbeitung, Ätz腐蚀, elekronisch durch Gravur Q

3 §5.1 Flachdruckformen • Lithographie
(direktes Druckverfahren mittels Druckform aus Stein) • Lichtdruck (direktes Druckverfahren) • Offsetdruck (indirektes Druckverfahren) • Di-Litho (direktes Druckverfahren mit Offsetdruckform) Q

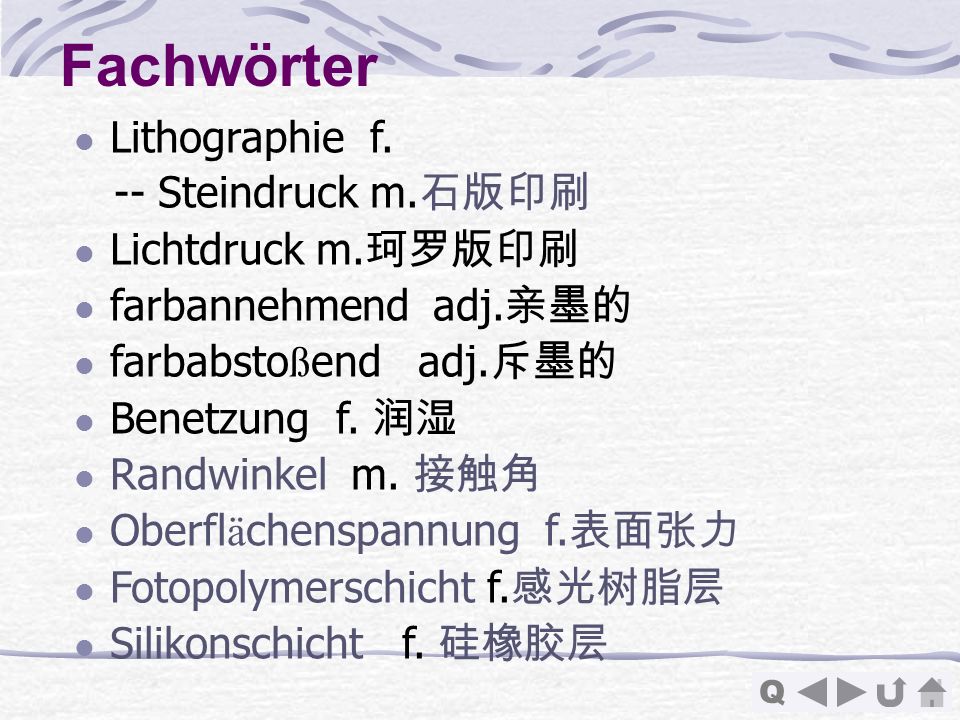

4 Fachwörter Lithographie f. -- Steindruck m.石版印刷 Lichtdruck m.珂罗版印刷
farbannehmend adj.亲墨的 farbabstoßend adj.斥墨的 Benetzung f. 润湿 Randwinkel m. 接触角 Oberflächenspannung f.表面张力 Fotopolymerschicht f.感光树脂层 Silikonschicht f. 硅橡胶层

5 Merkmale der Druckformen
In Flachdruckformen liegen die druckenden und nichtdruckenden Stellen fast auf gleicher Höhe. Die Druckform ist so präpariert, dass sie an den druckenden Stellen Druckfarbe, an den nichtdruckenden Stellen dagegen Wasser bzw. Feuchtmittel annimmt. Dies wird ermöglicht durch das gegensätzliche physikalisch-chemische Verhalten von farbannehmenden und farbabstoßenden Substanzen.

6 Prinzip: die abstoßende Wirkung zwischen Farbe und Feuchtmittel— Fett-Wasser-Gegensatz
Grenzflächenphysikalische Phänomene 物理界面现象 wasserfreundlich Cu Fe Zn Al Ni Cr fettfreundlich --Nichtbildstellen reagieren hydrophil(wasserfreundlich), --Bildstellen reagieren oleophil(fettfreundlich)

7 5.1.1 Geschichtliche Herkunft
Steindruck( Lithographie) 1796, A. Senefelder Spezielle Tinte Stein Bildstellen befeuchten, einfärben Lichtdruck 珂罗版印刷 Anwendung: künstlerische Druckerzeugnisse (mit sehr kleinen Auflagen) 珂罗版印刷 (collotype printing）， 以玻璃板为版基，按原稿层次制成明胶硬化的图文，由明胶硬化的绉纹吸收油墨，未硬化部分通过润湿排斥油墨进行印刷。 由于版画使用明胶，因而在这个技术的名称中加上希腊语Glne（胶）意的Collo，珂罗是译音。 　　珂罗版印刷技术是德国人阿尔贝特发明的。关于此项技术发明的确切时间有多种说法，有说早在1864年，有的说是1867年、1868年、1869年等等，总之，这应是十九世纪六十年代的事儿。这个时期，欧洲近代印刷技术发展很快，以蒸汽为动力的印刷机械也发明并投入使用。 　　珂罗版印刷工艺大致如下： 　　在约10毫米厚的磨砂玻璃上，涂上一层很薄的硅酸钠为基底，上面再涂明胶和重铬酸盐，干燥后形成感光膜。这层干燥的薄膜产生一些细微的皱纹，用它和连续调阴图接触拷贝，在光照下，感光膜产生不同的硬化反映，最终制成印版。 1856, A.L. Poitevin Halbtöne können ohne Rasterung reproduziert werden. Merkmal Glasträger + lichtempfindliche Gelatineschicht Belichten,Entwicklung Druckform Negativ

8 Vorteile vorbeschichteter Platten:
5.1.2 Offsetdruckplatten A.Einmetall-Offsetdruckplatten(Monometallplatten) Vorbeschichtete Platten(Pre-Sensitized Plate)预涂感光版(PS版) Druckplatten, die bereits beim Hersteller mit einer lichtempfindlichen Kopierschicht gleichmäßig beschichtet werden. Kopierschicht(1-2um) – wasserabweisend, druckfarbeannehmend eloxierte Aluplatte (0,1-0,5mm)-- wasserfreundlich 重氮感光剂 合成树脂 Vorteile vorbeschichteter Platten: dünne und gleichmäßige Schichtdick, konstantes Kopierergebnis, Zeitersparnis Nachteile vorbeschichteter Platten: bereits aufkopierte Druckelemente können durch Lichteinwirkung zerstört werden

9 a. Oberflächenbearbeitung
• Aufrauung：建立砂目 Wirkung： -- bessere Benetzung der bildfreien Stellen und damit bessere Feuchtmittelführung im Druckprozess; -- gute Verankerung der Kopierschicht und damit einhergehend verbesserte Auflagenbeständigkeit der Druckplatte Techniken： 1）mechanische Aufrauung机械磨砂法： Sandstrahlen砂磨法, Bürsten刷磨法 2）elektrolytische Aufrauung (Eloxierung)：电解粗化

10 • anodische Oxidation阳极氧化：
Das Aluminiumoxid, das bei der speziellen Behandlung des Aluminiumträgers als dünne Schicht entsteht, bildet die wasserführende (hydrophile) Oberfläche mit besonderer Stabilität und außergewöhnlichen特殊的 Speichereigenschaften. • Verdichtung(Sealing)封孔： Bei Lagerung unter Luft- und Feuchteinfluss würden die Aluminiumoxid-Poren zuwachsen. in einem heißem Wasserbad • Beschichtung mit der Kopierschicht：

11 b. Kopieverfahren I. Positiv wirkende kopie Lichtempfindliche
Entwickler Licht Lichtempfindliche Kopierschicht belichtete Kopierschicht (löslich) Träger (z.B. Al) Zersetzung lösen Wasserannehmend (Nichtbildstelle) unlöslich Farbannehmend--(Bildstelle) Anwendung: Der großformatige Offsetdruck bevorzugt die Positivkopie

12 II. Negativ wirkende kopie
Entwickler Licht belichtete Kopierschicht Lichtempfindliche Kopierschicht (löslich) Bildstelle (fettfreundlich) unlöslich Härtung Entwickler unbelichtete Kopierschicht Nichtbildstellen(Al) (wasserfreundlich) lösen Bei einfachen Aufträgen verwendet man immer häufiger die Negativkopie, weil sie einfacher und schneller abläuft.

13 c. Arbeitsschritte WAS? z.B. Positivkopie Seitenverkehrte Positivfilm
Belichtung：Fotowirksames (aktinisches光化学的) Licht (UV-haltiges Licht) WAS? Entwicklung：die belichteten Kopierschicht mit einem alkalische Entwickler gelöst Auswaschen： Trocken： Gummieren上胶： Schutz und Konservierung保存 Einbrennen烤版： Auflagenbeständigkeit der Druckplatte erhöht , x (4-5)

14 2. Mehrmetall-Offsetdruckplatten
Bestehen aus mindestens zwei Metallschichten, von denen eine hydrophile(wasserfreundliche), die andere lipophile(fett- bzw. farbfreundliche) Eigenschaften besaß（besitzen 具有）. Prinzip：Die Eigenschaften ergeben sich aus unterschiedlichen Oberflächenspannungen an den Grenzflächen. Bildstelle：lipophil reagierende Metalle – Kupfer, Messing黄铜,Gold Nichtbildstell：hydrophil reagierende Metall - Zink, Aluminium,Chrom, rostfreier Stahl Sorten： Fe + Cu Cu + Cr Bimetallplatten Trimetallplatten Fe + Cu + Cr Fe + Cr + Cu

15 3. Wasserlose Offsetdruckplatte
1）höchste Auflagenbeständigkeit! 1Mio. 2）relativ unempfindlich gegen chemische und mechanische Einflüsse Vorteile 3. Wasserlose Offsetdruckplatte Offsetdruckverfahren mit spezieller Druckplatte und darauf abgestimm- ten Druckfarben, das zum Einfärbeprozeß kein Feuchtmittel benötigt. Bildstelle Fotopolymerschicht感光树脂层 --farbfreudlich Nichtbildstelle Silikonschicht硅橡胶层 --farbabweisend

16 farbabweisende Silikonschicht
farbfreundliche Polymerschicht Aluminium als Trägermaterial In negativ wirkenden Schichten sind Silikon und Polymer bereits miteinander verbunden –die Belichtung löst diese Verbindung an den Bildstellen auf. Polymerschicht verbindet sich durch UV-Belichtung mit der darüber liegenden Silikonschicht .

17 5.1.3 Kopieranlagen Arten: Kopiermaschinen--mehrfachkopien
Kopierrahmen--Einzelkopien Kopiermaschinen--mehrfachkopien

18 5.1.4 Computer to Plate Plattentypen der CtP-Platten 热敏版 Fotochemisch
Fotopolymer 感光树脂型 Fotochemisch 光敏版 Silberhalogenid- Diffusion 银盐(扩散）型 CTcP Computer To Conventional Plate thermische Vernetzung 热交联 Ablation热烧蚀 Thermoplatten 热敏版 thermische Zersetzung 热分解 thermisch Verschmelzung 热熔解 Prozesslose 免处理型/ 无化学显影 Wechsel der Oberflächeneigenschaft 相变化型

19 Spektrale Sensibilität 光谱感光特性
Sensibilität (mJ/cm2) 感光性 LD Ar++ FdYAG HeNe LD LD YAG 1000 CtP Thermal 100 konv. Offset Platten 10 1 0,1 CtP Fotopolymer 0,01 CtP Silberdiffusion Wellenlänge (nm)波长 0,001 300 400 500 600 700 800 900 1000 1100 UV Blau Grün Rot Infrarot

20 Vorteile und Nachteile
Fotopolymer-Platten Vorteile: konventionelle Entwicklung, Einbrennen möglich Nachteile:Verarbeitung bei Gelblicht Silberhalogenid-Platten Vorteile: sehr hohe Auflösung, niedrige Laserleistung in der Bebilderung notwendig, analoge und digitale Bebilderung möglich Nachteile: silberhaltige Abfälle, Verarbeitung bei Gelblicht, Einbrennen nicht möglich Thermo-Platten Vorteile: guter Rasterpunktaufbau-ausgeprägte Schwellwert阈值-charakteristik, tageslichtunempfindlich Nachteile: hohe Laserleistung notwendig

21 Fotopolymer Beim Bestrahlen der Druckplatte mit Laserlicht wird eine Kettenreaktion (Polymerisation) ausgelöst, die sich bei der anschließenden thermischen Nachbehandlung(Temperung) fortsetzt. Danach werden Schutzschicht und nicht polymerisierte Bildstellen entfernt und die Platte gummiert.

22 Silberdiffusion

23 Thermische Vernetzung
Die IR-Bestrahlung führt zur Polymerisation der farbführenden Stellen auf der Druckplatte, die anschließend mit Hitze weiter durchpolymerisiert werden. Die nicht belichteten Stellen werden im Entwickler entfernt.

24 Thermische Zersetzung
Thermisch lösliche Schichten werden durch Infrarotbestrahlung vom festen in den lösliche Zustand umgewandelt.

25 Prozesslose Thermoplatten:
die benötigen keine chemische oder „nasse“ Entwicklung mehr Ablationstechnologie热烧蚀技术 Entweder die Schicht selbst oder eine darunter liegende, wärme-absorbierende Zwischenschicht wird durch kurzzeitiges starkes Erhitzen verdampft oder verbrannt.

26 a.Außentrommelsystem b. Innentrommelsystem c. Flachbettsystem
Konstruktionsprinzipien von Anlagen a.Außentrommelsystem b. Innentrommelsystem c. Flachbettsystem

27 Hausaufgabe Wie unterscheiden sich Positivkopie und Negativkopie hinsichtlich der Kopierschichten und Verfahrensabläufe? Aus welchem Material bestehen die bildfreien Stellen bei konventionellen Offsetdruckplatten, aus welchem bei Wasserlosplatten? 3. Welche Grundkonstruktionen sind bei CTP-Belichtern anzutreffen?
