DER SCHWINGKREIS
2
L … Spule C … Kondensator R … Ohm‘scher Widerstand
3
Erzeugung einer Schwingung
4
Schwingungsvorgang
5
Gedämpfte Schwingung Dämpfung: Amplitude nimmt mit der Zeit ab.
6
Ungedämpfte Schwingung
Dämpfung aufheben: Rückkopplung
7
Ungedämpfte Schwingung
Rückkopplungsschaltung nach Meissner
8
Eigenfrequenz des Schwingkreises
UC = UL Ohm‘sches Gesetz Rc = 1/C RL = L 1/C = L 2= LC 42f2 = LC
9
Thomson‘sche Schwingungsformel
10
Wellenbegriffe Wellenberg Wellenlänge Wellental
Welle: Eine sich räumlich ausbreitende Schwingung
11
Wellengeschwindigkeit v
T: Periodendauer (Zeit einer Schwingung)
12
Wellenlänge, Wellengeschwindigkeit, Frequenz
c: Wellengeschwindigkeit (Lichtgeschwindigkeit) f: Frequenz λ : Wellenlänge
13
Ö3 Wie groß ist die Wellenlänge der elektromagnetischen Wellen eines Ö3-Senders? Sendefrequenz : 100 MHz c: Wellengeschwindigkeit (3 108 m/s)
14
Erzeugung hochfrequenter Schwingungen
Induktivität und Kapazität klein machen L verringern: 1 Windung, A vergrößern, keinen Eisenkern C verkleinern: kleine Flächen, großen Abstand
15
Erzeugung hochfrequenter Schwingungen
19
Radiotechnologie Modulator Demodulator
20

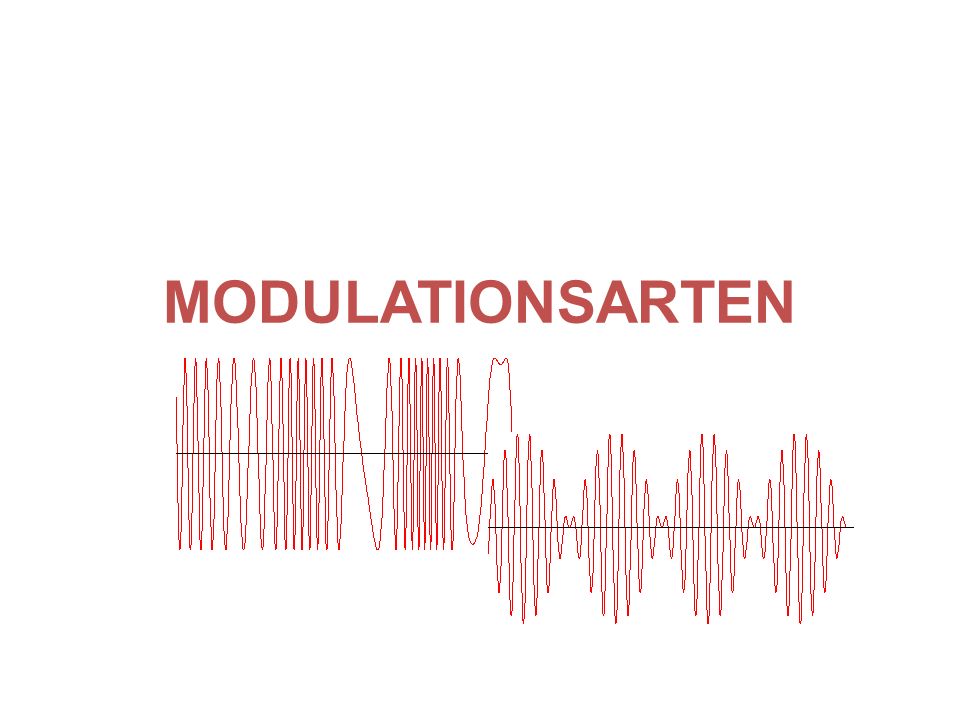

MODULATIONSARTEN
21
AMPLITUDENMODULATION
Tonsignal Trägersignal moduliertes TrägersignalSignal ! Die Amplitude des modulierten Trägersignals ändert sich mit dem Tonsignal.
22
AMPLITUDENMODULATION (AM)
Trägersignal Tonsignal Moduliertes Signal
23
FREQUENZMODULATION ! Trägersignal Tonsignal moduliertes Signal
Die Frequenz des modulierten Trägersignals ändert sich mit dem Tonsignal.
24
FREQUENZMODULATION (FM)
Trägersignal Tonsignal Moduliertes Signal
25
ÜBERSICHTSFRAGEN Wie ist ein Schwingkreis aufgebaut?
Wie funktioniert er? (Welche zwei Arten von Schwingkreisen gibt es?) Wovon hängt die Resonanzfrequenz eines Schwingkreises ab? Was versteht man unter Rückkopplung?
26
ÜBERSICHTSFRAGEN Wie werden hochfrequente Schwingungen erzeugt?
Wie funktioniert die Übertragung von Radiosignalen?
