1 ESRI EUROPEAN USER CONFERENCE
ArcInfo 8 Desktop: Wie erstelle ich ein eigenes Datenmodell – Eine praktische Einführung Hans Ziegltrum, ESRI GmbH

2 Was brauche ich? Aufgabenstellung ArcInfo 8 Desktop Geodatabase
Erstellen eines eigenen Datenmodells

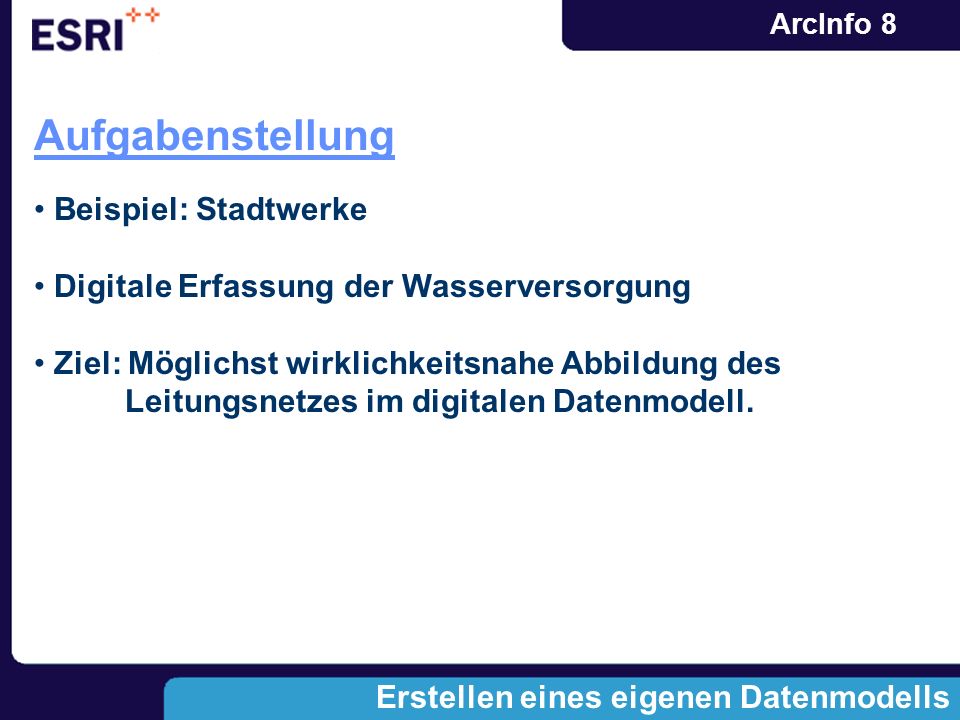

3 Aufgabenstellung Beispiel: Stadtwerke
Digitale Erfassung der Wasserversorgung Ziel: Möglichst wirklichkeitsnahe Abbildung des Leitungsnetzes im digitalen Datenmodell. Erstellen eines eigenen Datenmodells

4 Arbeitsschritte Vorbereitung Datenbank erzeugen und strukturieren
Modell definieren Datenbank erzeugen und strukturieren Geodatabase anlegen Feature Datasets und Feature Classes erzeugen Subtypes und Domains definieren Netzwerk erzeugen Connectivity Rules festlegen ArcInfo 8

5 Netzwerk- elemente Vorbereitung

6 Beispiel Vorbereitung Wassertank Schieber Wasserzähler
Versorgungsleitung Hausanschluss Endmuffe T-Stücke Vorbereitung

7 Einige Netzwerkregeln
Versorgungsleitungen werden mit T-Stück 6” verbunden Versorgungsleitungen dürfen nur an den Enden verbunden werden Versorgungsleitungen und Hausanschlüsse werden mit T-Stück 2” verbunden Wasserzähler dürfen nur an Hausanschlüssen hängen Tank darf nicht auf Versorgungsleitung stehen Vorbereitung

8 ArcCatalog: Schema editor
Personal Geodatabase erzeugen Geodatabase Leitungsnetz Feature Dataset und Feature Classes anlegen Datenbank anlegen

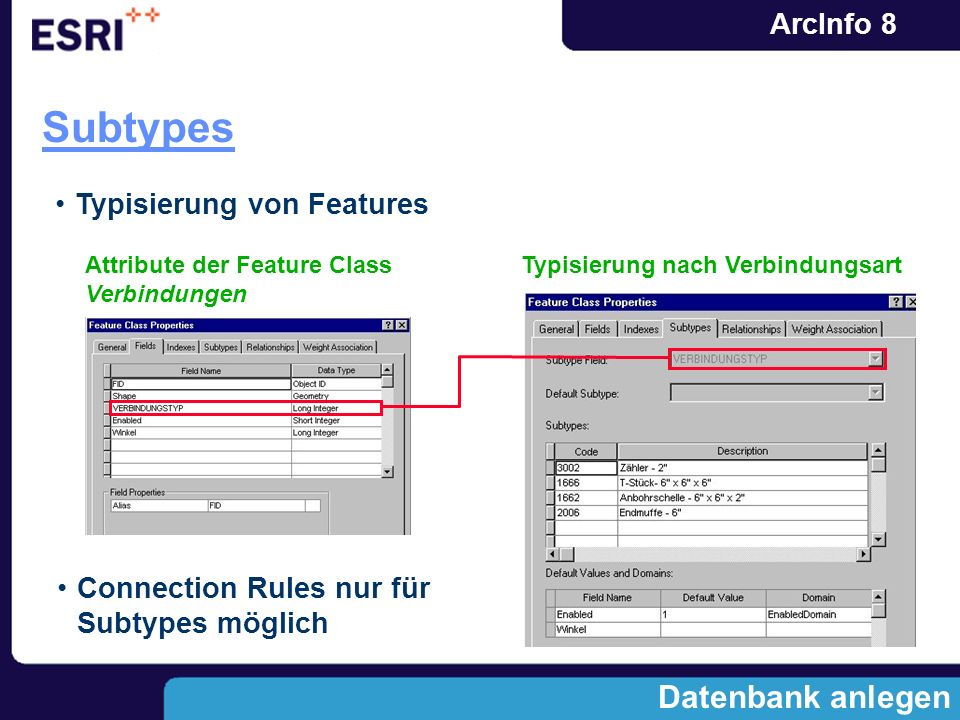

9 Subtypes Datenbank anlegen Typisierung von Features
Attribute der Feature Class Verbindungen Typisierung nach Verbindungsart Connection Rules nur für Subtypes möglich Datenbank anlegen

10 Domains Datenbank anlegen Wertebereiche für Attribute definieren
Teilungs und Vereinigungs- regeln festlegen Datenbank anlegen

11 Network Wizard Netzwerk erzeugen Wizard starten Geometrisches Netzwerk
Logisches Netzwerk Netzwerk erzeugen

12 Zusammenfassung Netzwerk erzeugen

13 Connectivity Rules Edges (lineare Elemente) müssen über Junctions (punktförmige Elemente) mit anderen Edges verbunden werden Connectivity Rules legen fest, welche Netzwerkelemente mit welchen anderen Netzwerkelementen verbunden sein können verhindern falsche Verbindungen nicht helfen fehlerhafte Verbindungen zu finden Definition von Connectivity Rules in ArcCatalog Editierung des Netzwerks und Validierung in ArcMap Connectivity Rules

14 Arten von Verbindungen
Junction-to-Edges Erlaubte Verbindungen von “Knoten” und “Linien” Anzahl der erlaubten Verbindungen zu einem “Linientyp” Edge-to-Edge Verbindung von “Linien” nur über bestimmte “Knoten” => passendes Verbindungsstück wird automatisch erzeugt) Edge-to-Junction Erlaubte Verbindungen von “Linien” und “Knoten” Connectivity Rules

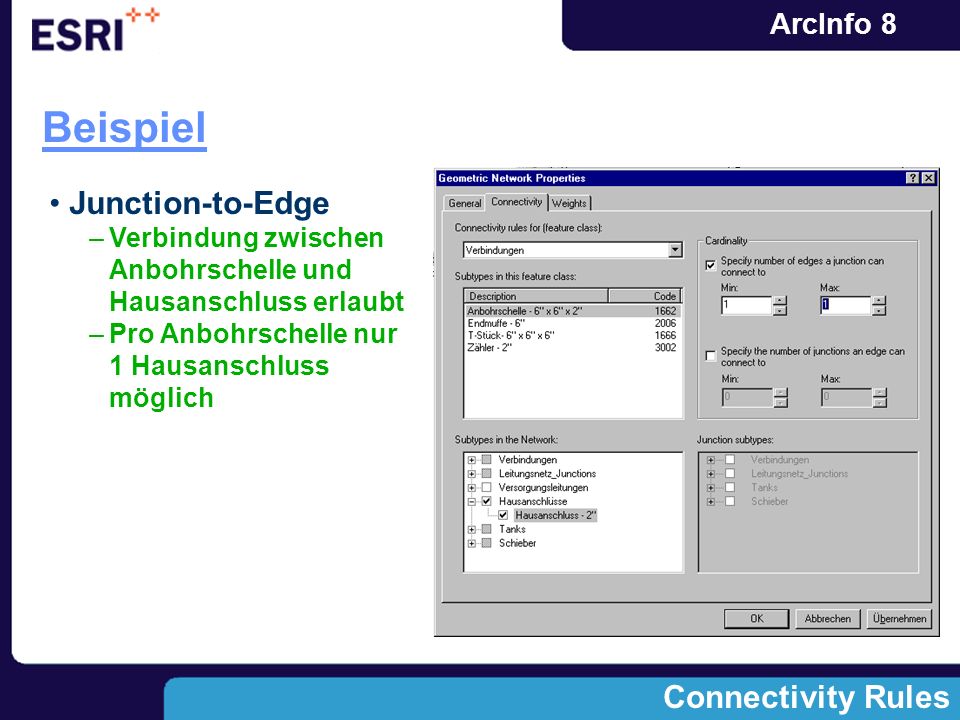

15 Beispiel Junction-to-Edge Connectivity Rules
Verbindung zwischen Anbohrschelle und Hausanschluss erlaubt Pro Anbohrschelle nur 1 Hausanschluss möglich Connectivity Rules

16 Beispiel Edge-to-Edge Connectivity Rules
Verbindung zwischen Versorgungsleitungen erlaubt Verbindung durch T-Stück 6” Connectivity Rules

17 Demo
