Elektromagnetische Wellen

Präsentation zum Thema: "Elektromagnetische Wellen"—  Präsentation transkript:

1 Elektromagnetische Wellen
Dr. László Kocsányi Dr. Kocsányi: Wellenoptik

2 Dr. Kocsányi: Wellenoptik
1. Einleitung Maxwell I: Die zeitliche Änderung eines elektrischen Feldes erzeugt rundum der elektrischen Feldlinien einen Magnetfeld dessen Linien sich schließen. dE(t)/dt B(t) Maxwell II: Die zeitliche Änderung eines magnetischen Feldes erzeugt rundum der magnetischen Feldlinien einen elektrischen Feld, dessen Linien sich schließen. E(t) dB(t)/dt Dr. Kocsányi: Wellenoptik

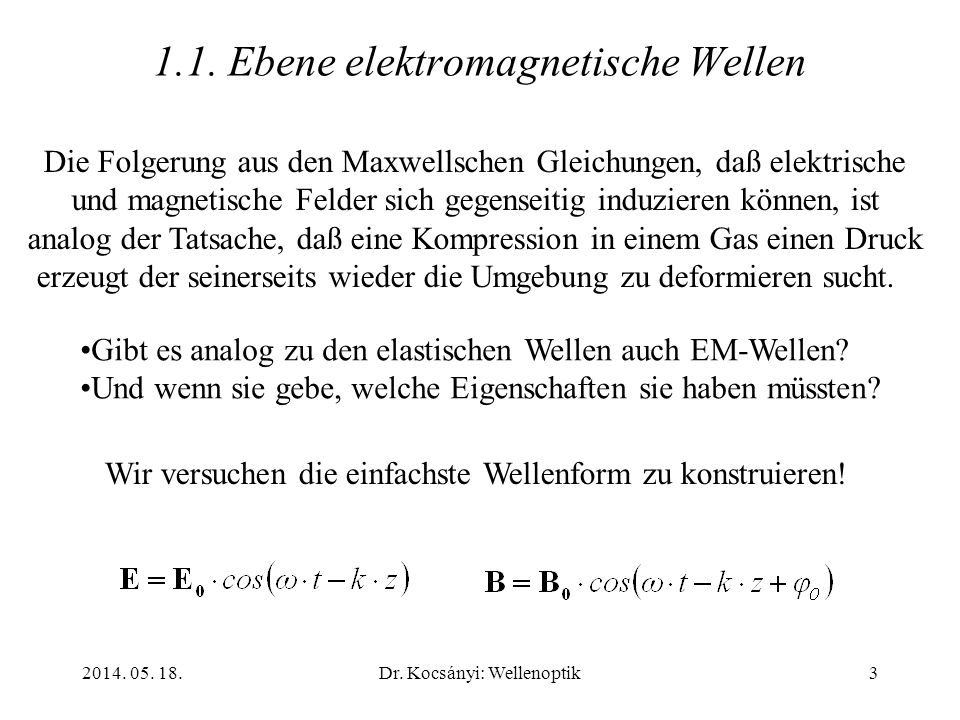

3 1.1. Ebene elektromagnetische Wellen
Die Folgerung aus den Maxwellschen Gleichungen, daß elektrische und magnetische Felder sich gegenseitig induzieren können, ist analog der Tatsache, daß eine Kompression in einem Gas einen Druck erzeugt der seinerseits wieder die Umgebung zu deformieren sucht. Gibt es analog zu den elastischen Wellen auch EM-Wellen? Und wenn sie gebe, welche Eigenschaften sie haben müssten? Wir versuchen die einfachste Wellenform zu konstruieren! Dr. Kocsányi: Wellenoptik

4 Dr. Kocsányi: Wellenoptik
1. Elektromagnetische Wellen müssen transversal sein! Longitudinal würde bedeuten, dass E oder B liegt parallel mit x. Q U E L L E S E N K E Q U E L L E S E N K E Das würde bedeuten, dass das Feld nicht quellenfrei ist. Für B ist es sowieso unmöglich (M.III.), Für E in einem Ladungsfreien Raum genauso (M.IV.) . Dr. Kocsányi: Wellenoptik

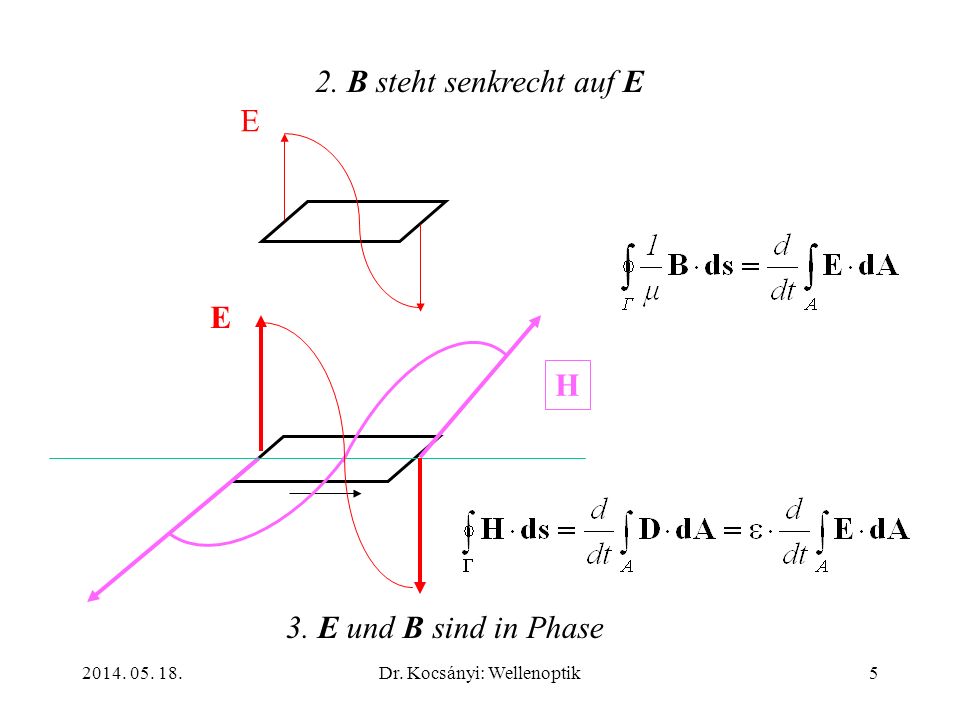

5 Dr. Kocsányi: Wellenoptik
2. B steht senkrecht auf E E E H 3. E und B sind in Phase Dr. Kocsányi: Wellenoptik

6 Dr. Kocsányi: Wellenoptik
Ex(z,t) Ey=0 Bx=0 Ez=0 Bz=0 By(z,t) z x y Dr. Kocsányi: Wellenoptik

7 Dr. Kocsányi: Wellenoptik
B2 B z B1 Δy (M1) x y Δz Dr. Kocsányi: Wellenoptik

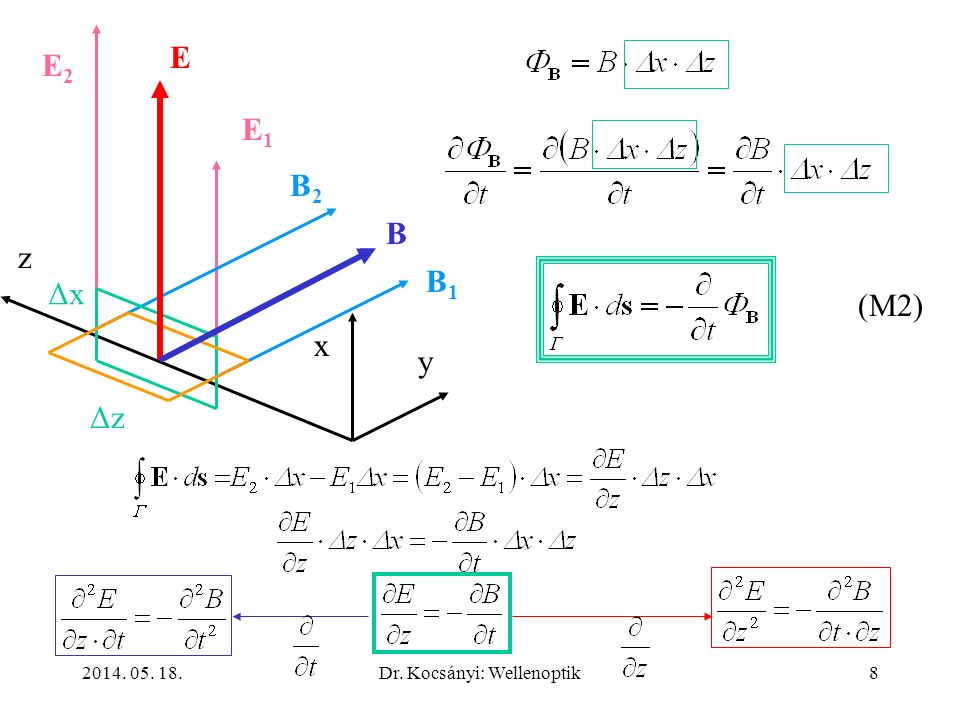

8 Dr. Kocsányi: Wellenoptik
B2 B z B1 Δx (M2) x y Δz Dr. Kocsányi: Wellenoptik

9 Dr. Kocsányi: Wellenoptik
Dr. Kocsányi: Wellenoptik

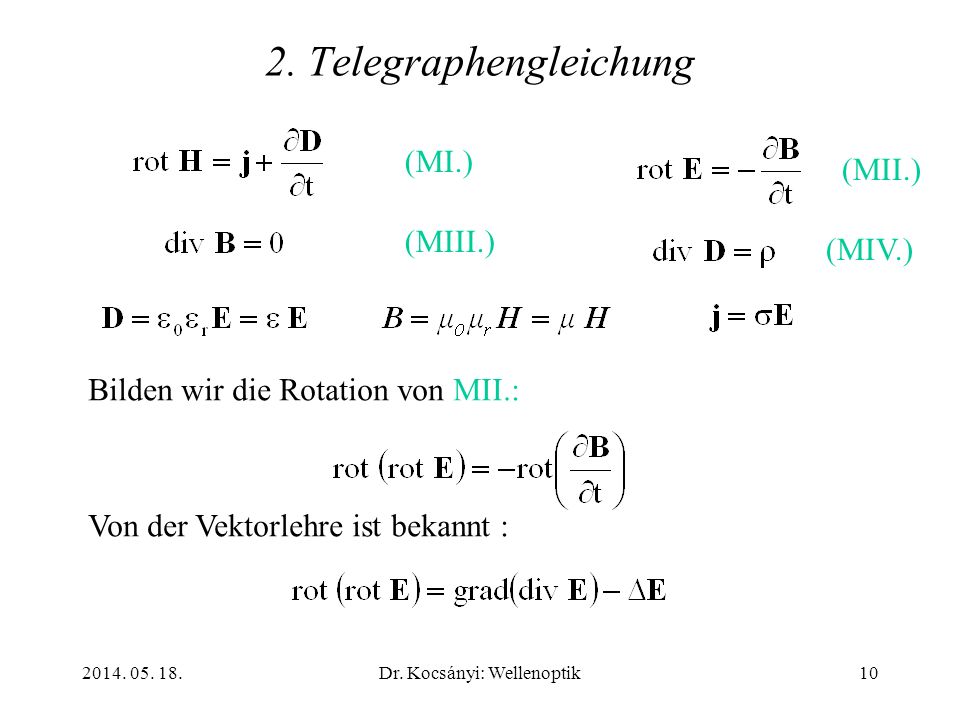

10 2. Telegraphengleichung
(MI.) (MII.) (MIII.) (MIV.) Bilden wir die Rotation von MII.: Von der Vektorlehre ist bekannt : Dr. Kocsányi: Wellenoptik

11 Dr. Kocsányi: Wellenoptik
Wobei der Laplacesche Operator für Vektoren ist: Dr. Kocsányi: Wellenoptik

12 Dr. Kocsányi: Wellenoptik
Das Feld ist ladungsfrei, also div E ist 0: Aber von MI.: (T.I) Dr. Kocsányi: Wellenoptik

13 Dr. Kocsányi: Wellenoptik
Wenn man von MI. ausgeht: und analoge Schritte durchführt, wie zuerst Rotationbildung- jedoch ausgenutzt, dass H quellen-(divergenz-)frei ist : Multipliziert nan mit μ und wendet das ohmsches Gesetz: und den Zusammenhang: an, erhält man: Nützt man MII. aus: (T.II) Dr. Kocsányi: Wellenoptik

14 2.1. EM-Wellenausbreitung im Vakuum
Maxwellsche Relation: Dr. Kocsányi: Wellenoptik

15 Dr. Kocsányi: Wellenoptik
EM-Lichttheorie „Diese Geschwindigkeit stimmt so gut mit der Lichtgeschwindigkeit überein, daß wir anscheinend allen Grund zur Annahme haben, das Licht sei eine elektromagnetische Störung, die sich in Form von Wellen durch das elektromagnetische Feld, den Gesetzen des Elektromagnetismus entsprechend, sich fortpflanzt.” (Maxwell: A Dynamical Theory of the electro- magnetic Field. - Phil. Trans. 155 (1859), p.459. Dr. Kocsányi: Wellenoptik

16 2.2 Wellenausbreitung im Dielektrikum
Brechzahl: (falls die Fortpflanzung der Welle im nichtmagnetischen Substanz ablauft) Dr. Kocsányi: Wellenoptik

17 Beim Übergang durch eine Dielektrikumoberfläche bleibt die
Die Lösung: Beim Übergang durch eine Dielektrikumoberfläche bleibt die Kreisfrequenz (die Frequenz) der Welle konstant jedoch ändert sich die Wellenlänge. Dr. Kocsányi: Wellenoptik

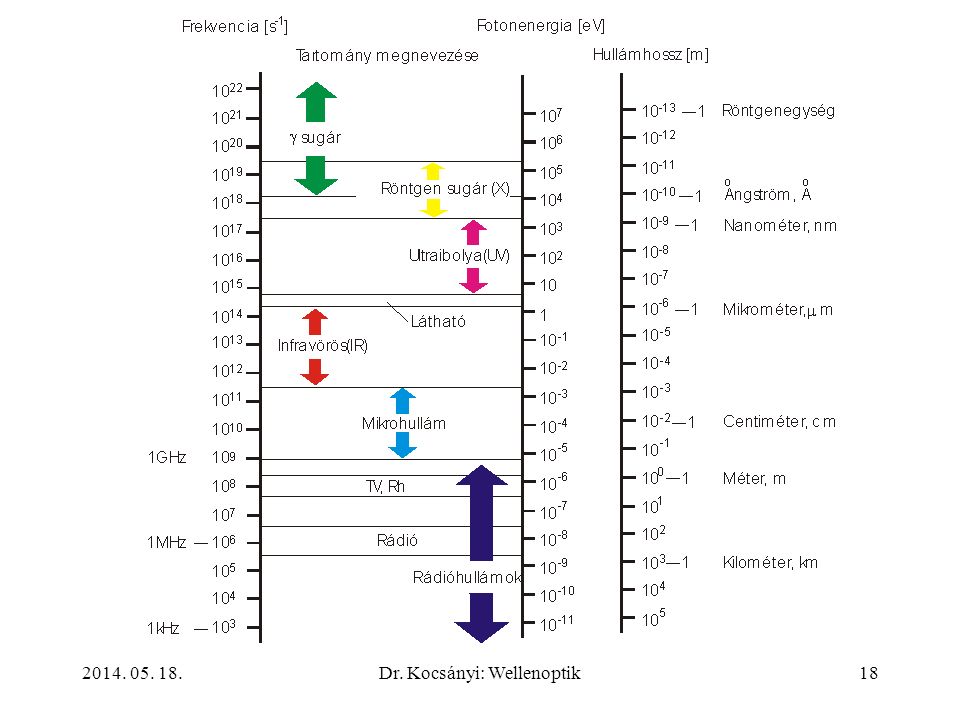

18 Dr. Kocsányi: Wellenoptik
Dr. Kocsányi: Wellenoptik

19 Dr. Kocsányi: Wellenoptik

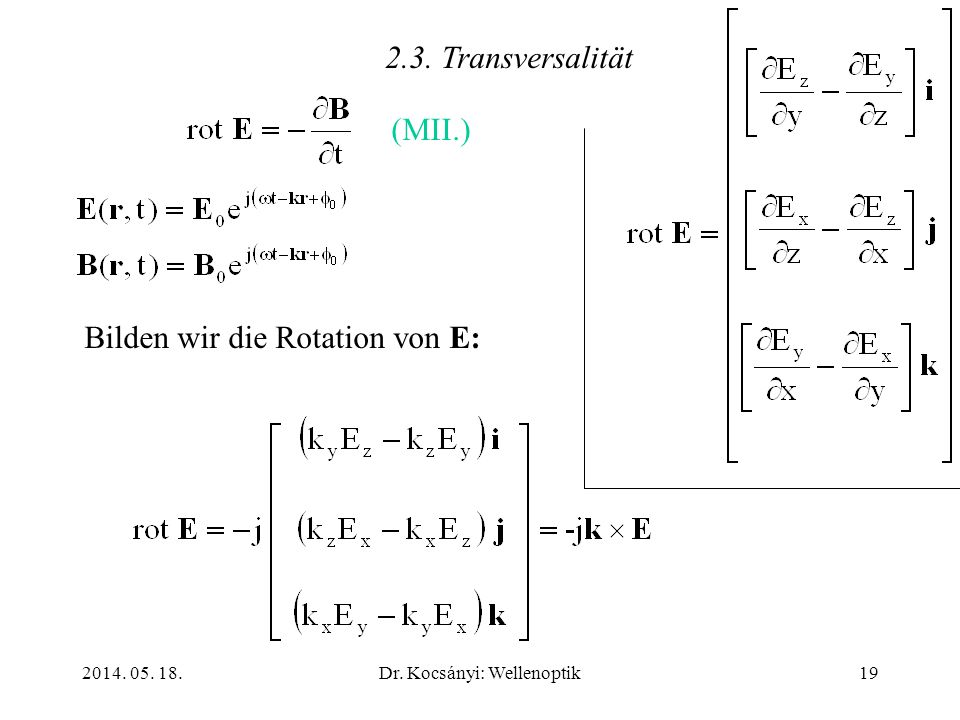

2.3. Transversalität (MII.) Bilden wir die Rotation von E: Dr. Kocsányi: Wellenoptik

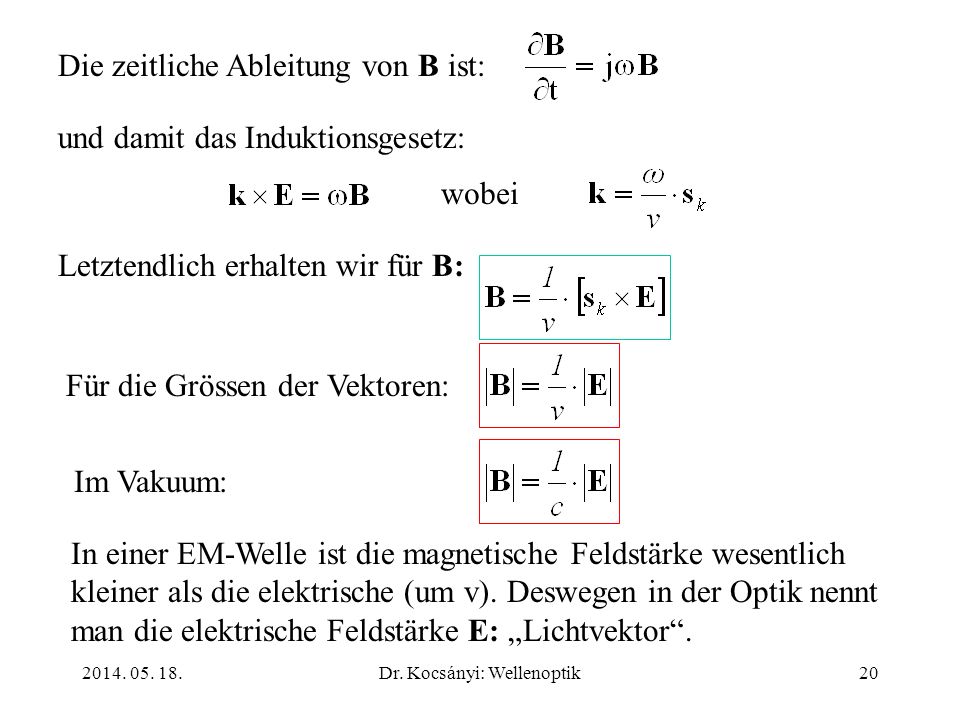

20 Dr. Kocsányi: Wellenoptik
Die zeitliche Ableitung von B ist: und damit das Induktionsgesetz: wobei Letztendlich erhalten wir für B: Für die Grössen der Vektoren: Im Vakuum: In einer EM-Welle ist die magnetische Feldstärke wesentlich kleiner als die elektrische (um v). Deswegen in der Optik nennt man die elektrische Feldstärke E: „Lichtvektor“. Dr. Kocsányi: Wellenoptik

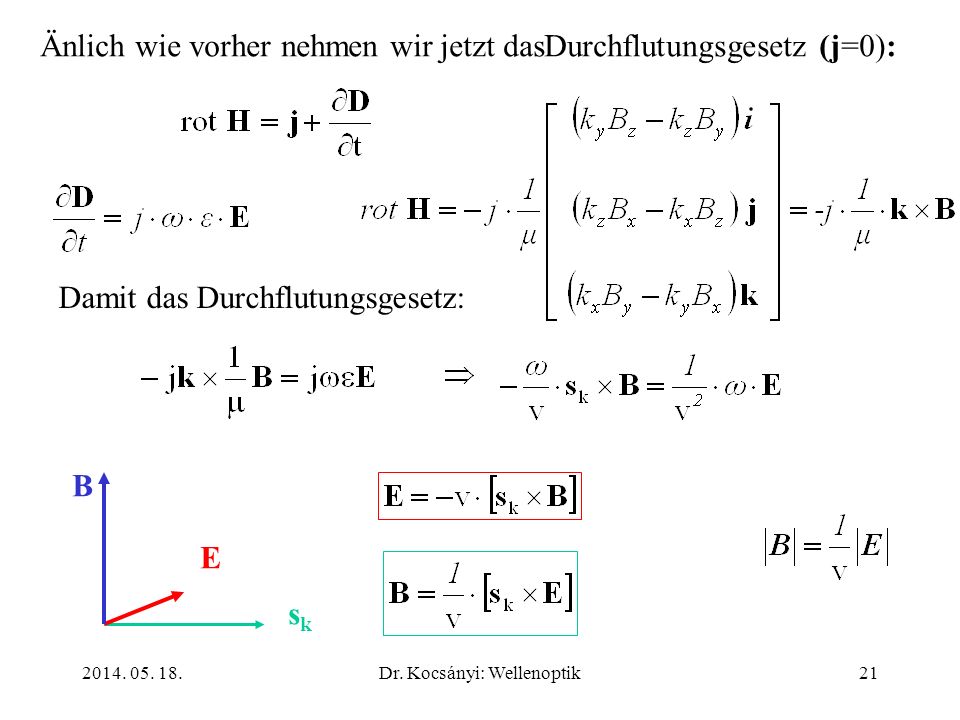

21 Dr. Kocsányi: Wellenoptik
Änlich wie vorher nehmen wir jetzt dasDurchflutungsgesetz (j=0): Damit das Durchflutungsgesetz: B E sk Dr. Kocsányi: Wellenoptik

22 Dr. Kocsányi: Wellenoptik
2.4. Polarisation Dr. Kocsányi: Wellenoptik

23 Dr. Kocsányi: Wellenoptik
Die Beschreibung der Polarisation von wbenen EM-Wellen Die Funktion einer, in x-z polarisierten Welle, die sich in Richtung z ausbreitet : Die Funktion einer, in polarisierten Welle, die sich in Richtung z ausbreitet : Eine zierkuliert polarisierte Welle, die sich in z ausbreitet : Elliptisch polarisiertes Licht in z::: Die Hauptachsen der Ellipse sind paallel mit der Koordinatenachsen x und y. Dr. Kocsányi: Wellenoptik

24 Dr. Kocsányi: Wellenoptik
Dispersion Die Brechzahl hängt von der Frequenz, bzw. von der Wellwnlänge ab! vagy Diese Erscheinung ist die Dispersion ZB.: Regenbogen ZB.:Prisma Spektrographen Dr. Kocsányi: Wellenoptik

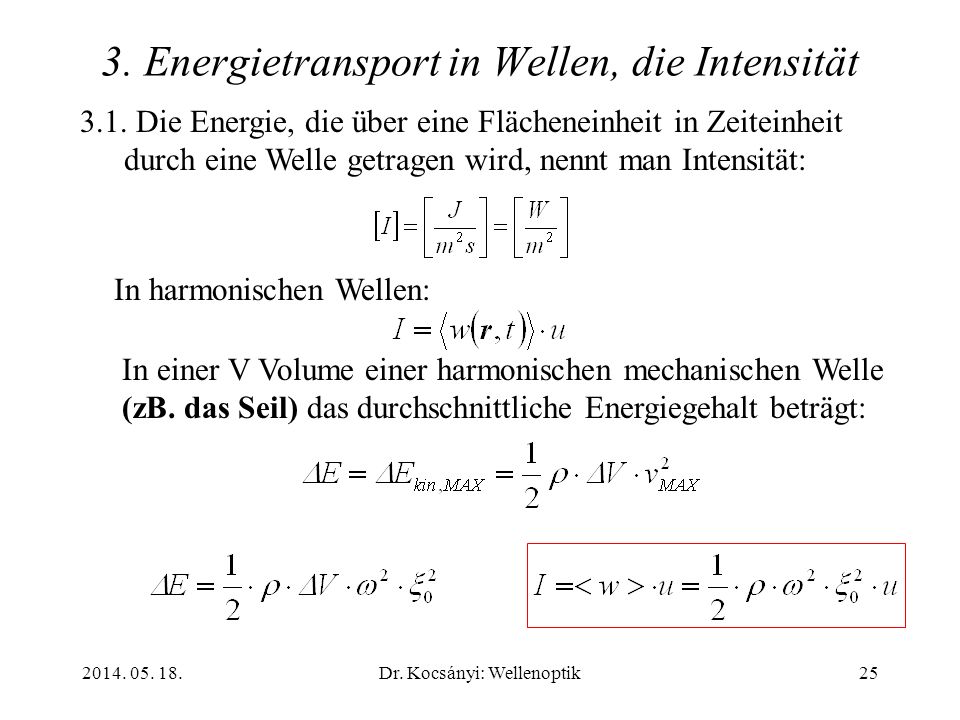

25 3. Energietransport in Wellen, die Intensität
3.1. Die Energie, die über eine Flächeneinheit in Zeiteinheit durch eine Welle getragen wird, nennt man Intensität: In harmonischen Wellen: In einer V Volume einer harmonischen mechanischen Welle (zB. das Seil) das durchschnittliche Energiegehalt beträgt: Dr. Kocsányi: Wellenoptik

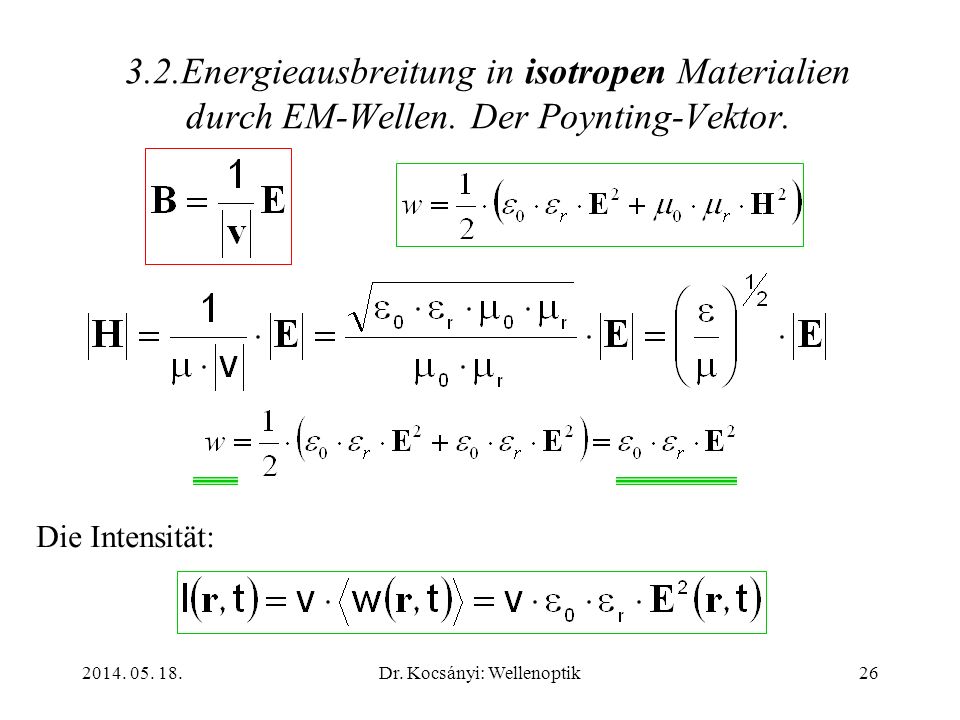

26 Dr. Kocsányi: Wellenoptik
3.2.Energieausbreitung in isotropen Materialien durch EM-Wellen. Der Poynting-Vektor. Die Intensität: Dr. Kocsányi: Wellenoptik

27 Dr. Kocsányi: Wellenoptik
Der Poynting Vektor (1884), zeigt ausser der Grösse der Intensität einer EM-Welle auch die Richtung der Energieausbreitung: [W/m²]. In isotropen Materialien fällt die Richtung der Energieausbreitung mit der von der Phasenausbreitung (k) überein: Die Intensität der Welle ist der Mittelwert des Absolutenwertes des Poyinting-Vektors über eine Periode: Dr. Kocsányi: Wellenoptik

28 Dr. Kocsányi: Wellenoptik
Falls die Welle harmonisch ist: Dr. Kocsányi: Wellenoptik

29 Dr. Kocsányi: Wellenoptik
Bemerkungen 1. Für die komplex geschriebenen ebenen Wellen die Intensität ist immer proportional mit dem Produkt der Wellenfunktion und deren komplexen konjugierten: 2. In anisotropen Materialien die Richtung des Energietransportes fällt mit der Phasenausbreitung nicht überein 3. In anisotropen Medien entsteth die Erscheinung der Doppelbrechung der Lichtwelle Dr. Kocsányi: Wellenoptik

30 Dr. Kocsányi: Wellenoptik
3.3. Lichtabsorption In einem homogenen Material (zB Glass, Quarzkristall, usw.) lässt sich die Intensität der Welle wie folgt ausdrücken: - wobei β ist die Extinktionskonstante: oder - az 1/β ist das Absorbtions-(Extinktions-)weg - die Amplitude ( E0 ) fällt auch exponentiell, jedoch mit : Dr. Kocsányi: Wellenoptik
