1 EIB-Lüftersteuerung 3-stufig in Abhängigkeit zur Heizungsventilstellung und manuellen Bedienung Aufgabenstellung: Ein Unterflurkonvektor ist ein Konvektor,

Ähnliche Präsentationen


Präsentation zum Thema: "1 EIB-Lüftersteuerung 3-stufig in Abhängigkeit zur Heizungsventilstellung und manuellen Bedienung Aufgabenstellung: Ein Unterflurkonvektor ist ein Konvektor,"—  Präsentation transkript:

1 1 EIB-Lüftersteuerung 3-stufig in Abhängigkeit zur Heizungsventilstellung und manuellen Bedienung Aufgabenstellung: Ein Unterflurkonvektor ist ein Konvektor, der in einem Bodenkanal montiert wird, und mit einem begehbaren Gitter abgedeckt ist. Dies bietet sich vor allem bei Fenstern an, die bis zum Boden reichen. In Fällen wo die Bauhöhe zu gering ist und somit die Wärmeleistung nicht ausreicht, wird der Konvektor häufig mit einer Fußbodenheizung kombiniert. Ein Ventilator- Konvektor erzwingt durch den Ventilator eine Konvektion und erhöht so die Wärmeleistung. Er wird für Büros, Schwimmbäder, große Wohnräume etc. verwandt. In unserem Beispiel werden über einen Raumtemperaturregler UP252/03 und einen Ereignisbaustein N341 die 3 Geschwindigkeitsstufen des Ventilators umgeschaltet und dadurch die Wärmeleistung des Bodenkanal-Konvektors zu ändern. Darüber hinaus kann über einen 4-fach Taster die automatische Ventilationsregelung ein-/ausgeschaltet werden. Die anderen 3 Wippenpaare des 4-fach Tasters dienen zur manuellen Bedienung der drei Ventilations-Stufen. Hierfür wird der selbe Raumtemperaturregler UP252/03 verwendet, der auch das zugehörige Heizungsventil (stetig) ansteuert.... für Benutzer: Bei der 3-Geschwindigkeit-Regelung richten Sie sich bitte nach den folgenden Weisungen: 3. Geschwindigkeitsstufe maximale Leistung (Ventil mehr wie 90 Prozent geöffnet und Ventilator auf Stufe 3) - dient zu kurzfristiger intensiver Beheizung. 2. Geschwindigkeitsstufe mittlere Leistung - (Ventilator zwischen 75 und 90 Prozent und Ventilator auf Stufe 2) ist der Betrieb für den die Fußbodenkanal-Konvektor projektiert worden ist. 1. Geschwindigkeitsstufe niedrigste Leistung - (Heizventil größer 50 Prozent und Ventilator auf Stufe 1) ist die kleinste Stufe. Unter 50 % Heizventilöffnung ist keine Ventilatorstufe eingeschaltet.

2 2 EIB-Lüftersteuerung 3-stufig in Abhängigkeit zur Heizungsventilstellung und manuellen Bedienung verwendete Geräte:

3 3 EIB-Lüftersteuerung 3-stufig in Abhängigkeit zur Heizungsventilstellung und manuellen Bedienung Gruppenadressen:

4 4 EIB-Lüftersteuerung 3-stufig in Abhängigkeit zur Heizungsventilstellung und manuellen Bedienung Geräte: Dimmer UP525 + Taster 4-fach DELTA profil Der Dimmer UP525 inkl. Taster 4-fach DELTA profil dient zu folgenden Zwecken: Über das Wippenpaar A kann die Ventilationssteuerung von Automatik auf Manuell umgeschaltet werden. Ist die Automatik (Druckpunkt oben) eingeschaltet, so übernimmt der Ereignisbaustein N341 die Ventilationssteuerung. Wird hingegen Manuell gewählt (Druckpunkt unten), so werden die Wippenpaare B bis C freigegeben. Über die Wippenpaare B bis C (jeweils Druckpunkt oben) können manuell die Ventilationsstufen 1 bis 3 einzeln angewählt werden. Die Wippenpaare sind nur bei ausgeschalteter Automatik (siehe oben) bedienbar. Die Druckpunkte unten der Wippenpaare B bis C sind ebenfalls nur bei Manuell bedienbar. Über diese Druckpunkte kann die Ventilation komplett ausgeschaltet werden. Zusätzlich wird der Status der Ventilationssteuerung angezeigt. LED Wippe A zeigt an, ob die auf Automatik (LED ein) oder Manuell (LED aus) aktiviert wurde. LED Wippe B leuchtet, wenn die Stufe 1 der Ventilation aktiv ist. LED Wippe C leuchtet bei eingeschalteter Stufe 2 und LED Wippe D bei Stufe 3. Objekt 14 Aktor Wert dient lediglich zur visuellen Anzeige des aktuellen Wertes des Ventilstellantriebes bzw. des Ausgabewertes des Raumtemperaturreglers. Somit könnte auch ein 4-fach Taster ohne Aktor verwendet werden.

5 5 EIB-Lüftersteuerung 3-stufig in Abhängigkeit zur Heizungsventilstellung und manuellen Bedienung Geräte: Lastschalter N510/02 An den Lastschalter werden die Stufen des Ventilators direkt angeschlossen. In diesem Beispiel liegt folgende Beschaltung vor: Kanal A: Stufe 3 (höchste Stufe/Drehzahl) Kanal B: Stufe 2 (mittlere Stufe/Drehzahl) Kanal C: Stufe 1 (niedrigste Stufe/Drehzahl)

6 6 EIB-Lüftersteuerung 3-stufig in Abhängigkeit zur Heizungsventilstellung und manuellen Bedienung Geräte: Anzeige- und Bedieneinheit UP585 Die Anzeige- und Bedieneinheit dient zur Visualisierung der aktuellen Zustände. Vent.: Textausgabe über den Ereignisbaustein N341der jeweiligen Stufe 1 bis 3 Ventilst.: ( %) Im Regelbetrieb liefert diesen Wert der Raumtemperaturregler UP252/03. Steuerung: Über diese Funktion wird angezeigt, ob die Automatik ein- oder ausgeschaltet ist. Ebenso kann die Steuerung über die Anzeige- und Bedieneinheit direkt umgeschaltet werden. Ist-Temp. Und Soll-Temp.: Zur Kontrolle der Temperaturen werden diese ebenfalls angezeigt. Die Texte werden nach dem Import des Projektes nicht angezeigt. Bitte importieren Sie die Datei 585-hlkm.lcd über das Menü Datei -> Import Texte

7 7 EIB-Lüftersteuerung 3-stufig in Abhängigkeit zur Heizungsventilstellung und manuellen Bedienung Geräte: Raumtemperaturregler UP252/03 Der Raumtemperaturregler UP252/03 dient zur Regelung des Ventilstellantriebes. Die Gruppenadresse (2/4/9) sendet den 8-Bit-Wert an den Ventilstellantrieb. Über den selben Wert wird der Ereignisbaustein N341 bedient. Über die dort projektierten Ereignisprogramme wird dann die Ventilatorstufe in Abhängigkeit zur Ventilöffnung geschaltet. Zur Ausgabe auf der Anzeige- und Bedieneinheit werden noch die Werte Solltemperatur und Ist- Temperatur ausgegeben.

8 8 EIB-Lüftersteuerung 3-stufig in Abhängigkeit zur Heizungsventilstellung und manuellen Bedienung Geräte: Ereignisbaustein N341 Der Ereignisbaustein N341 verarbeitet den Wert (8- Bit) des Raumtemperaturreglers UP252/03 der über die Gruppenadresse (2/4/8) mit dem Objekt 3 verbunden ist. Das Objekt 2 (14 Byte) dient zur Textausgabe. Über die Objekte 4 bis 6 werden die Ventilatorstufen angesteuert. Das Objekt 7 dient zum EIN- / AUS-Schalten der Ventilationssteuerung. Über die Objekte 8 bis 10 werden die Ventilationsstufen manuell geschaltet.

9 EIB-Lüftersteuerung 3-stufig in Abhängigkeit zur Heizungsventilstellung und manuellen Bedienung Es sind nur die Funktionen Texte und Ereignis nötig.

10 10 EIB-Lüftersteuerung 3-stufig Texte Es werden lediglich 4 Texte benötigt. Diese dienen zur Visualisierung der jeweiligen Ventilatorstufe. Beachten Sie: Die Texte MÜSSEN eine Länge von 14 Byte besitzen. Somit sind auch UNBEDINGT 14 Zeichen einzugeben!

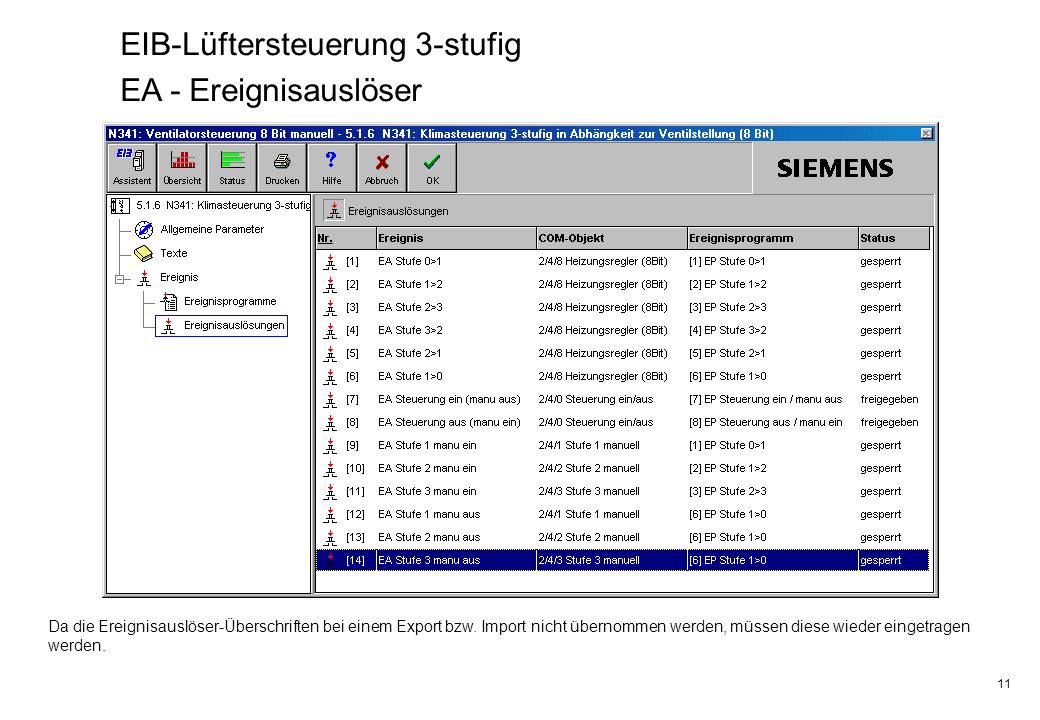

11 11 EIB-Lüftersteuerung 3-stufig EA - Ereignisauslöser Da die Ereignisauslöser-Überschriften bei einem Export bzw. Import nicht übernommen werden, müssen diese wieder eingetragen werden.

12 12 EIB-Lüftersteuerung 3-stufig EA - Ereignisauslöser Nr. 1 und Nr. 2 Hier sind die ersten beiden Ereignisauslöser zu sehen. Bitte tragen Sie unbedingt die Überschriften nach. Über den Grenzwert kann die Schaltschwelle verändert werden. Im Ereignisauslöser Nr. 1 wird nach Überschreiten des Grenzwertes 50 (%) das Ereignisprogramm EP Stufe 0>1 (Stufe 1) aktiviert. Es ist immer nachtriggerbar (Nachtriggerbar Ja). Der Ereignisauslöser ist zu Beginn gesperrt! Im Ereignisauslöser Nr. 2 wird nach Überschreiten des Grenzwertes 75 (%) das Ereignisprogramm EP Stufe 1>2 (Stufe 2) aktiviert. Es ist immer nachtriggerbar (Nachtriggerbar Ja). Der Ereignisauslöser ist zu Beginn gesperrt!

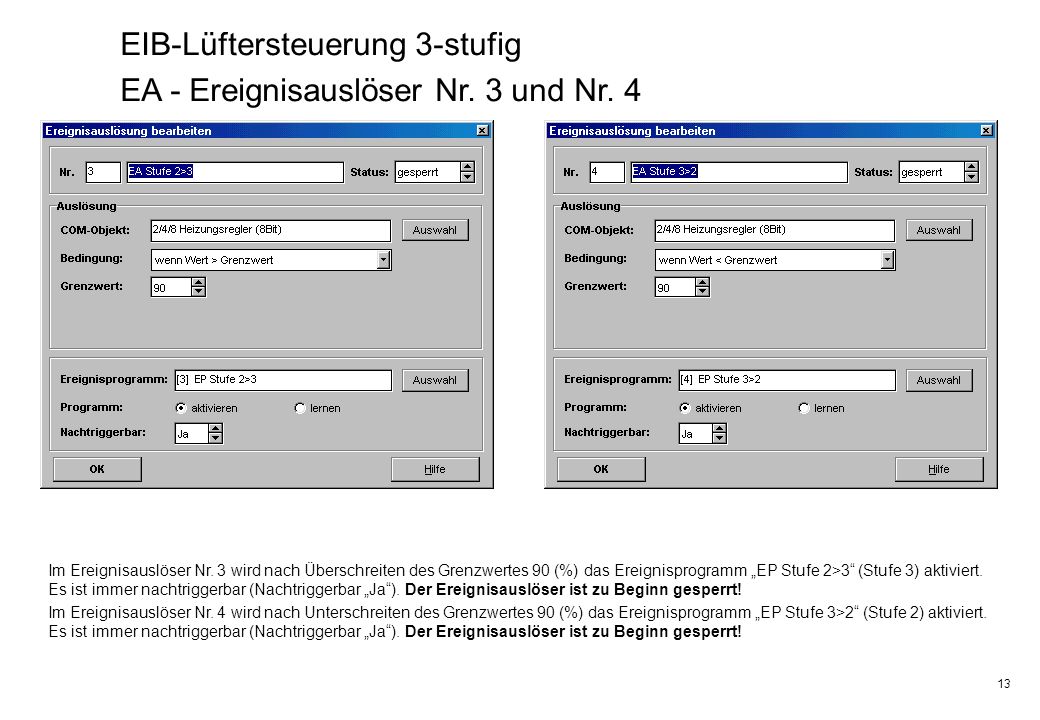

13 13 EIB-Lüftersteuerung 3-stufig EA - Ereignisauslöser Nr. 3 und Nr. 4 Im Ereignisauslöser Nr. 3 wird nach Überschreiten des Grenzwertes 90 (%) das Ereignisprogramm EP Stufe 2>3 (Stufe 3) aktiviert. Es ist immer nachtriggerbar (Nachtriggerbar Ja). Der Ereignisauslöser ist zu Beginn gesperrt! Im Ereignisauslöser Nr. 4 wird nach Unterschreiten des Grenzwertes 90 (%) das Ereignisprogramm EP Stufe 3>2 (Stufe 2) aktiviert. Es ist immer nachtriggerbar (Nachtriggerbar Ja). Der Ereignisauslöser ist zu Beginn gesperrt!

14 14 EIB-Lüftersteuerung 3-stufig EA - Ereignisauslöser Nr. 5 und Nr. 6 Im Ereignisauslöser Nr. 5 wird nach Unterschreiten des Grenzwertes 75 (%) das Ereignisprogramm EP Stufe 2>1 (Stufe 1) aktiviert. Es ist immer nachtriggerbar (Nachtriggerbar Ja). Der Ereignisauslöser ist zu Beginn gesperrt! Im Ereignisauslöser Nr. 6 wird nach Unterschreiten des Grenzwertes 90 (%) das Ereignisprogramm EP Stufe 1>0 (Stufen deaktiv) aktiviert. Es ist immer nachtriggerbar (Nachtriggerbar Ja). Der Ereignisauslöser ist zu Beginn gesperrt!

15 15 EIB-Lüftersteuerung 3-stufig EA - Ereignisauslöser Nr. 7 und Nr. 8 Im Ereignisauslöser Nr. 7 wird, wenn die Gruppenadresse (2/4/0) Steuerung ein/aus den Wert 1 enthält, das Ereignisprogramm EP Steuerung ein / manu aus aktiviert. Der Ereignisauslöser ist zu Beginn freigegeben! Im Ereignisauslöser Nr. 8 wird, wenn die Gruppenadresse (2/4/0) Steuerung ein/aus den Wert 0 enthält, das Ereignisprogramm EP Steuerung aus / manu ein aktiviert. Der Ereignisauslöser ist zu Beginn freigegeben!

16 16 EIB-Lüftersteuerung 3-stufig EA - Ereignisauslöser Nr. 9 und Nr. 10 Im Ereignisauslöser Nr. 9 wird, wenn die Gruppenadresse (2/4/1) Stufe 1 manuell den Wert 1 enthält, das Ereignisprogramm EP Stufe 0>1 aktiviert und somit die Ventilationsstufe 1 eingeschaltet. Der Ereignisauslöser ist zu Beginn gesperrt! Im Ereignisauslöser Nr. 10 wird, wenn die Gruppenadresse (2/4/2) Stufe 2 manuell den Wert 1 enthält, das Ereignisprogramm EP Stufe 1>2 aktiviert und somit die Ventilationsstufe 2 eingeschaltet. Der Ereignisauslöser ist zu Beginn gesperrt!

17 17 EIB-Lüftersteuerung 3-stufig EA - Ereignisauslöser Nr. 11 Im Ereignisauslöser Nr. 11 wird, wenn die Gruppenadresse (2/4/3) Stufe 3 manuell den Wert 1 enthält, das Ereignisprogramm EP Stufe 2>3 aktiviert und somit die Ventilationsstufe 3 eingeschaltet. Der Ereignisauslöser ist zu Beginn gesperrt!

18 18 EIB-Lüftersteuerung 3-stufig EA - Ereignisauslöser Nr. 12 und Nr. 13 Im Ereignisauslöser Nr. 12 wird, wenn die Gruppenadresse (2/4/1) Stufe 1 manuell den Wert 0 enthält, das Ereignisprogramm EP Stufe 1>0 aktiviert und somit alle drei Ventilationsstufen ausgeschaltet. Der Ereignisauslöser ist zu Beginn gesperrt! Im Ereignisauslöser Nr. 13 wird, wenn die Gruppenadresse (2/4/2) Stufe 2 manuell den Wert 0 enthält, das Ereignisprogramm EP Stufe 1>0 aktiviert und somit alle drei Ventilationsstufen ausgeschaltet. Der Ereignisauslöser ist zu Beginn gesperrt!

19 19 EIB-Lüftersteuerung 3-stufig EA - Ereignisauslöser Nr. 14 Im Ereignisauslöser Nr. 14 wird, wenn die Gruppenadresse (2/4/3) Stufe 3 manuell den Wert 0 enthält, das Ereignisprogramm EP Stufe 1>0 aktiviert und somit alle drei Ventilationsstufen ausgeschaltet. Der Ereignisauslöser ist zu Beginn gesperrt!

20 20 EIB-Lüftersteuerung 3-stufig EP - Ereignisprogramme Hier sind die erforderlichen Ereignisprogramme gelistet. Sie werden über die vorher beschriebenen Ereignisauslöser aktiviert.

21 21 EIB-Lüftersteuerung 3-stufig EP Stufe 0>1 Das Ereignisprogramm EP Stufe 0>1 benötigt nur 4 Zeilen. Die Stufen 2 und 3 werden zuerst abgeschaltet. Danach wird die Stufe 1 eingeschaltet 1. Zuletzt wird noch der zugehörige Text ausgegeben Stufe 1 aktiv!. Wichtig: Die Zeiten beginnen bei einer Sekunde (00:00:01.0).

22 22 EIB-Lüftersteuerung 3-stufig EP Stufe 1>2 Das Ereignisprogramm EP Stufe 1>2 zum Einschalten der Stufe 2 benötigt 5 Zeilen. Zuerst wird das Ereignisprogramm EP Stufe 0>1 deaktiviert. Danach werden zuerst die Stufen 1 und 3 abgeschaltet, sowie die Stufe 2 eingeschaltet 1. Wieder wird der zugehörige Text ausgegeben Stufe 2 aktiv!. Wichtig: Die Zeiten beginnen bei einer halben Sekunde (00:00:00.5).

23 23 EIB-Lüftersteuerung 3-stufig EP Stufe 2>3 Das Ereignisprogramm EP Stufe 2>3 zum Einschalten der Stufe 3 benötigt 6 Zeilen. Zuerst werden die Ereignisprogramme EP Stufe 0>1 und EP Stufe 1>2 deaktiviert. Danach werden zuerst die Stufen 2 und 3 abgeschaltet, sowie die Stufe 3 eingeschaltet 1. Wieder wird der zugehörige Text ausgegeben Stufe 3 aktiv!. Wichtig: Die Zeiten beginnen bei Null Sekunden (00:00:00.0).

24 24 EIB-Lüftersteuerung 3-stufig EP Stufe 3>2 Das Ereignisprogramm EP Stufe 3>2 zum Einschalten der Stufe 2 benötigt 4 Zeilen. Zuerst werden die Stufen 1 und 3 abgeschaltet, sowie die Stufe 2 eingeschaltet 1. Außerdem wird der zugehörige Text ausgegeben Stufe 2 aktiv!. Wichtig: Die Zeiten beginnen bei einer Sekunde (00:00:00.0).

25 25 EIB-Lüftersteuerung 3-stufig EP Stufe 2>1 Das Ereignisprogramm EP Stufe 2>1 zum Einschalten der Stufe 1 benötigt 5 Zeilen. Zuerst wird das Ereignisprogramm EP Stufe 3>2 deaktiviert. Danach werden zuerst die Stufen 2 und 3 abgeschaltet, sowie die Stufe 1 eingeschaltet 1. Wieder wird der zugehörige Text ausgegeben Stufe 1 aktiv!. Wichtig: Die Zeiten beginnen bei einer halben Sekunde (00:00:00.5).

26 26 EIB-Lüftersteuerung 3-stufig EP Stufe 1>0 Das Ereignisprogramm EP Stufe 1>0 zum Abschalten aller Stufen benötigt 6 Zeilen. Zuerst werden die Ereignisprogramme EP Stufe 2>1 und EP Stufe 0>1 deaktiviert. Danach werden alle drei Stufen abgeschaltet. Wieder wird der zugehörige Text ausgegeben Stufen deaktiv. Wichtig: Die Zeiten beginnen bei Null Sekunden (00:00:00.0).

27 27 EIB-Lüftersteuerung 3-stufig EP Steuerung ein / manu aus (Teil 1) Das Ereignisprogramm EP Steuerung ein / manu aus zur Freigabe der Ereignisauslöser zur Automatik-Steuerung und zur Sperrung der manuellen Bedienung besitzt 12 Zeilen. Zuerst werden die Ereignisauslöser zur Automatik-Steuerung freigegeben. (weiter nächste Seite)

28 28 EIB-Lüftersteuerung 3-stufig EP Steuerung ein / manu aus (Teil 2) Danach die 3 Wippenpaare des 4-fach Tasters zur manuellen Bedienung gesperrt.

29 29 EIB-Lüftersteuerung 3-stufig EP Steuerung aus / manu ein (Teil 1) Das Ereignisprogramm EP Steuerung aus / manu ein zur Sperrung der Ereignisauslöser zur Automatik-Steuerung und zur Freigabe der manuellen Bedienung besitzt 12 Zeilen. Zuerst werden die Ereignisauslöser zur Automatik-Steuerung gesperrt. (weiter nächste Seite)

30 30 EIB-Lüftersteuerung 3-stufig EP Steuerung aus / manu ein (Teil 2) Danach die 3 Wippenpaare des 4-fach Tasters zur manuellen Bedienung freigegeben.
