1M. Kresken Bivariate Statistik. 2M. Kresken Wertepaare, Punktwolke.

Ähnliche Präsentationen


Präsentation zum Thema: "1M. Kresken Bivariate Statistik. 2M. Kresken Wertepaare, Punktwolke."—  Präsentation transkript:

1 1M. Kresken Bivariate Statistik

2 2M. Kresken Wertepaare, Punktwolke

3 3M. Kresken Wertepaare, Punktwolke Werden an mehreren Beobachtungseinheiten je zwei stetige Merkmale gemessen, so lässt sich jedes Wertepaar durch einen Punkt in einem Koordinatensystem darstellen (Punktwolke) Messwerte Merkmal 1 Messwerte Merkmal 2

4 4M. Kresken Regression von y auf x

5 5M. Kresken Zusammenhang zwischen n Wertepaaren (x j,y j ) x yy x

6 6M. Kresken Regression von y auf x Das Problem einer Regression von y auf x liegt vor, wenn für das Merkmal x fest vorgegebene Werte x j (z.B. Dosen oder Zeitpunkte) und für das Merkmal y zugehörige y j (z.B. Serumkonzentration eines Arzneistoffes) erhoben werden. Häufig kann eine graphisch erkennbare Beziehung zwischen zwei Merkmalen (x und y) näherungsweise durch eine Gerade gut beschrieben werden. Aber was bedeutet gut ?

7 7M. Kresken Regression von y auf x Berechnung einer Geraden, die sich aus der Summe der quadrierten Abstände ermittelt wird Methode der kleinsten Quadrate x y

8 8M. Kresken Regression von y auf x Die so aus den Abständen der einzelnen Messpunkte (x j,y j ) zu der Geraden parallel zur y-Achse eindeutig bestimmte Gerade heißt Regressionsgerade von y auf x: b yx wird Regressionskoeffizient genannt und beschreibt den Anstieg der Regressionsgeraden. Der Regressionskoeffizient gibt an, um wie viel sich y im Durchschnitt ändert, wenn x um eine Einheit erhöht wird. Der Parameter a yx bezeichnet den Schnittpunkt mit der y-Achse. y = b yx x + a yx

9 9M. Kresken Regression von y auf x b yx und a yx ergeben sich aus folgenden Formeln: _ y – b yx x a yx = _ 1 n - 1 n j=1 s yx = s xy = ( x j - x ) _ ( y j - y ) _ b yx = s yx s xx, falls s xx = 0 = 1 n - 1 ( n j=1 ( xjyjxjyj ) _ n j=1 ( xjxj ) 1 n ) n j=1 ( yjyj ) = 1 n - 1 ( n j=1 ( xjyjxjyj ) _ n x yn x y ) __

10 10M. Kresken Regression von y auf x 1 n - 1 n j=1 s xx = s x = ( x j - x ) _ 2 _ 1 n - 1 n j=1 = ( xjxj ) - n x ( 2 2 ) 2

11 11M. Kresken Regression von y auf x Die Größe s xy heißt Kovarianz und beschreibt die gemeinsame Streuung der x- und y-Werte, d.h. die Ausdehnung der Punktwolke. Der Punkt (x, y) heißt Schwerpunkt der Punktwolke und ist ein Lagemaß für das Zentrum der Wertepaare. In manschen Situationen lässt sich eine lineare Beziehung erst nach Transformation der x- oder y-Werte erkennen. Folgen z.B. die (x,y)-Werte einem exponentiellen Verlauf (y = e x ), so wird sich nach Logarithmierung der y-Werte ein linearer Zusammenhang ergeben. Mit den transformierten Werten wird dann eine Regressionsrechnung durchgeführt. __

12 12M. Kresken Abbau der Adrenalinkonzentration in der Leber Nr. Zeit nach Adrenalingabe [min] Adrenalin [mg/l] 1630,2 2189,8 3304,7 4421,8 5540,8

13 13M. Kresken Zusammenhang des Abbaus der Adrenalinkonzentration in der Leber über die Zeit Adrenalin (mg/100ml) Zeit [min]

14 14M. Kresken Regression von y auf x Es liegt die Vermutung nahe, dass die Adrenalinwerte mit der Zeit exponentiell abfallen. Wegen der graphisch erkennbaren Beziehung werden deshalb statt der Werte selbst die Logarithmen für die Regressionsrechnung verwendet, wobei die logarithmierten Werte mit y bezeichnet werden. Bei der Berechnung werden also nicht die ursprünglichen Messwerte (Zeit, Adrenalin), sondern die transformierten Messwerte (Zeit, log(Adrenalin)) = (x,y) benutzt.

15 15M. Kresken Abbau der Adrenalinkonzentration in der Leber (Originalmesswerte und logarithmierte Adrenalinwerte) Nr. Zeit nach Adrenalingabe [min] Adrenalin [mg/l] log (Adrenalin) 1630,2 2189,8 3304,7 4421,8 5540,8

16 16M. Kresken Abbau der Adrenalinkonzentration in der Leber (Originalmesswerte und logarithmierte Adrenalinwerte) Nr. Zeit nach Adrenalingabe [min] Adrenalin [mg/l] log (Adrenalin) 1630,21, ,80, ,70, ,80, ,8-0,10

17 17M. Kresken Punktwolke und Regressionsgerade für den Abbau der logarithmischen Adrenalinkonzentration über die Zeit log Adrenalin (mg/100ml) Zeit [min] y = b yx x + a yx

18 18M. Kresken Punktwolke und Regressionsgerade für den Abbau der logarithmischen Adrenalinkonzentration über die Zeit y = b yx x + a yx Benötigte Formeln

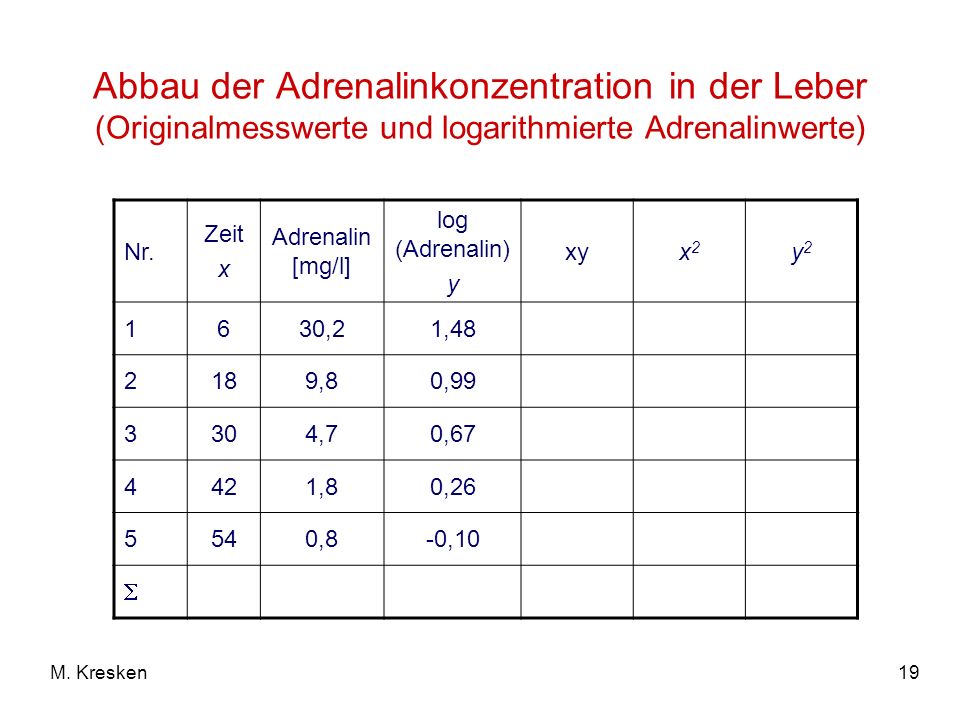

19 19M. Kresken Abbau der Adrenalinkonzentration in der Leber (Originalmesswerte und logarithmierte Adrenalinwerte) Nr. Zeit x Adrenalin [mg/l] log (Adrenalin) y xyx2x2 y2y2 1630,21, ,80, ,70, ,80, ,8-0,10

20 20M. Kresken Abbau der Adrenalinkonzentration in der Leber (Originalmesswerte und logarithmierte Adrenalinwerte) Nr. Zeit x Adrenalin [mg/l] log (Adrenalin) y xyx2x2 y2y2 1630,21,488,88362, ,80,9917,823240, ,70,6720,109000, ,80,2610, , ,8-0,10-5, , ,3052, ,6970

21 21M. Kresken Zusammenhangsmaße

22 22M. Kresken Zusammenhangsmaße Maßzahlen, mit deren Hilfe sich der Zusammenhang zwischen zwei Merkmalen beschreiben lässt. Keines der Maße dient dazu, einen sachlogischen oder kausalen Zusammenhang nachzuweisen.

23 23M. Kresken Korrelationskoeffizient Der Korrelationskoeffizient r nach Pearson ist ein quantitatives Maß für die Beziehung zwischen zwei stetigen Merkmalen und beschreibt die lineare Komponente des Zusammenhangs. r = s yx s xx · s yy, falls s xx = 0 und s yy = 0 Der Korrelationskoeffizient r kann nur Werte von –1 bis +1 annehmen. Der Korrelationskoeffizient ist eine einheitslose Größe.

24 24M. Kresken Zusammenhang zwischen Punktwolken und Korrelationskoeffizienten

25 25M. Kresken Korrelationskoeffizient zwischen der logarithmischen Adrenalinkonzentration und der Zeit Berechnung des Korrelationskoeffizienten r

26 26M. Kresken Bestimmtheitsmaß Im Zusammenhang mit der Regressionsrechnung gibt man häufig statt des Korrelationskoeffizienten das so genannte Bestimmtheitsmaß an. Das Bestimmtheitsmaß ist gleich dem Quadrat des Korrelationskoeffizienten. Es beschreibt, welcher Anteil an der Gesamtvarianz durch das Regressionsmodell bzw. die Regressionsgerade erklärt wird.

27 27M. Kresken Rang-Korrelationskoeffizient Ist ein alternatives Maß, um Zusammenhänge zwischen Merkmalen zu beschreiben (Spearman Rang- Korrelationskoeffizient). Wird auf der Basis der Ränge der Messwerte berechnet: (R (x 1 ), R (y 1 )), (R (x 2 ), R (y 2 )),....., (R (x n ), R (y n )). Der kleinste Messwert erhält den Rang 1, der größte Wert den Rang n. Mit den mittleren Rangzahlen lässt sich analog zum Korrelationskoeffizienten nach Pearson der Rang- Korrelationskoeffizient berechnen. R(X) = 1 n n j=1 R(xj)R(xj)R(Y) = 1 n n j=1 R(yj)R(yj)

28 28M. Kresken Rang-Korrelationskoeffizient Die Berechnung erfolgt analog zum Korrelationskoeffizienten nach Pearson unter Verwendung der Rangzahlen. r = s yx s xx s yy

29 29M. Kresken Rang-Korrelationskoeffizient Bei ordinalen Merkmalen beobachtet man häufig die Übereinstimmung der Messergebnisse mehrerer Beobachtungseinheiten. In solchen Fällen werden den übereinstimmenden Messergebnissen mittlere Ränge zugeordnet. Dass die Originalmessergebnisse nur über ihre Position in den jeweiligen Ranglisten, d.h. indirekt in die Berechnung des Rang-Korrelationskoeffizienten einfließen, bedeutet eine Informationsreduktion. Auf der anderen Seite können dadurch nichtlineare Zusammenhänge beschrieben werden. Der Rang-Korrelationskoeffizient liefert Werte von –1 bis +1.

30 30M. Kresken Abbau der Adrenalinkonzentration in der Leber (Originalmesswerte und logarithmierte Adrenalinwerte) Nr. Zeit x Ränge R(x) Adrenalin [mg/l] Ränge R(y) R(x) R(y)R(x)2R(x)2 R(y)2R(y)2 1630,2 2189,8 3304,7 4421,8 5540,8

31 31M. Kresken Abbau der Adrenalinkonzentration in der Leber (Originalmesswerte und logarithmierte Adrenalinwerte) Nr. Zeit x Ränge R(x) Adrenalin [mg/l] Ränge R(y) R(x) R(y)R(x)2R(x)2 R(y)2R(y) , , , , ,

32 32M. Kresken Interpretation der Ergebnisse der Regressions- bzw. Korrelationsrechnung 1.Eine Extrapolierung der Regressionsgleichung über den Bereich der Punktwolke hinaus ist nicht zulässig. 2.Ein Korrelationskoeffizient nahe null bedeutet nicht, dass kein Zusammenhang zwischen den betrachteten Merkmalen besteht. 3.Einzelne extreme Wertepaare können sowohl den Korrelationskoeffizienten als auch die Regressionsgleichung erheblich beeinflussen. 4.Eine beobachtete Korrelation bedeutet nicht ohne weiteres einen sachlogischen Zusammenhang zwischen diesen beiden Merkmalen.
