Projekt der 3BHMEA 1. Idee des Projekts 2. Organigramm des Projektes. 3. Das Material. 4. Schaltung und Sensoren.

Ähnliche Präsentationen


Präsentation zum Thema: "Projekt der 3BHMEA 1. Idee des Projekts 2. Organigramm des Projektes. 3. Das Material. 4. Schaltung und Sensoren."—  Präsentation transkript:

1

2 Projekt der 3BHMEA

3 1. Idee des Projekts 2. Organigramm des Projektes. 3. Das Material. 4. Schaltung und Sensoren

4 Drehbar gelagerter Punchingball Geschwindigkeitsmessung Auswertung mit Arduino Anzeige der Schlagenergie

5 Koordination Lukas Horak Constantin Kowar Konstruktion in Creo Lukas Horak Fertigung Lukas Horak Constantin Kowar Maximilian Plaß Christopher Gattermaier Obrad Negic Kaan Ünver Nicholas Langer Sergen Yilmaz Schaltung und Programmieren Bernhard Bezucha Alexander Ensinger Johannes Honigschnabl Dokumentation Alexander Ensinger Johannes Honigschnabl Christopher Gattermaier Lukas Horak

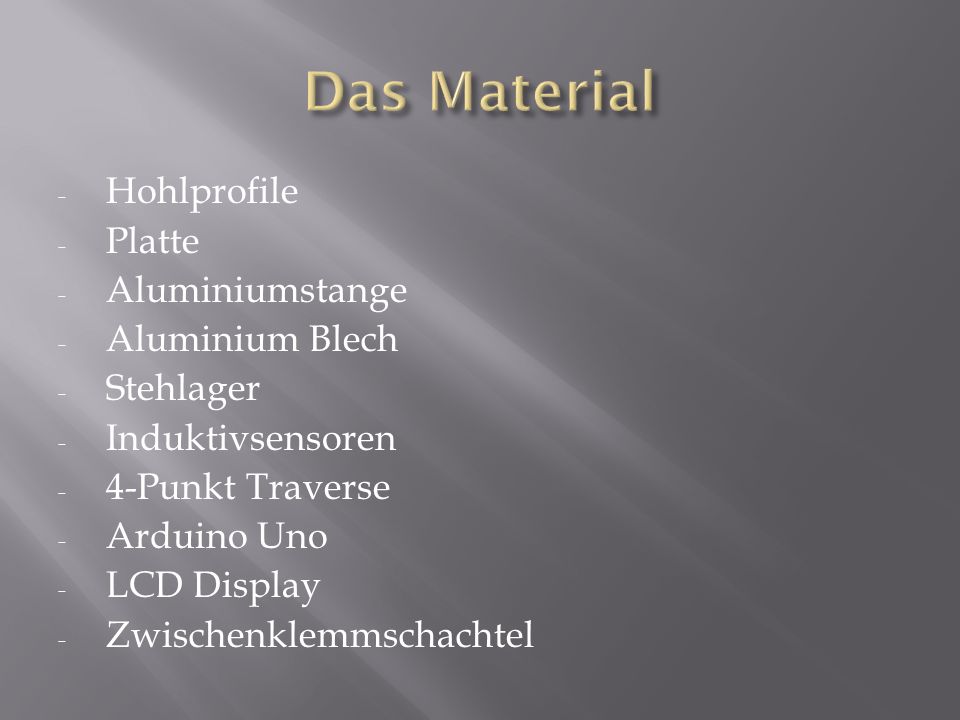

6 - Hohlprofile - Platte - Aluminiumstange - Aluminium Blech - Stehlager - Induktivsensoren - 4-Punkt Traverse - Arduino Uno - LCD Display - Zwischenklemmschachtel

7 Unterstützt durch Jugend innovativ

8 Spannungsteiler Arduino Uno LCD Display

9 Induktivsensoren

10 Messung mittels Induktivsensoren der Zeitdifferenz (ca. 50 ms) Berechnung der Geschwindigkeit Berechnung der Schlagenergie Auswertung mit Arduino Uno Anzeige über Computer (Processing)

11 - Arduino - Processing

12
