1 Gymnasium Parsberg Einfache elektrische Schaltungen unter Einbeziehung der Glasfasertechnik Präsentation Gymnasium Parsberg

2 Einfache elektrische Schaltungen unter Einbeziehung der Glasfasertechnik Das Team Robin Dobner Klasse 5a Daniel Federl Klasse 5a Lukas Paulus Klasse 5a Manuela Perras Klasse 5a Alexander Schober Klasse 5a Christopher Stigler Klasse 5a Simon Roßkopf Klasse 5b Eric Aepler Klasse 5c Johannes Schießl Klasse 5c Martin Schmid Klasse 5c Philipp Kroehling Klasse 6a Sascha Renner Klasse 6b Thomas Dresl Klasse 7c Florian Bucher Klasse 6a Gerhard Harbach Teambetreuung Hubert Bayerl

3 Gymnasium Parsberg Einfache elektrische Schaltungen unter Einbeziehung der Glasfasertechnik Projektverlauf Wahlkurs Erfinderwerkstatt Teilnahme am Projekt Fa. Elektro Freitag Thema Grundlagen Elektro-Bastelkasten Gruppenarbeit Problemstellungen SchaltpläneTesten

4 Gymnasium Parsberg Einfache elektrische Schaltungen unter Einbeziehung der Glasfasertechnik Schaltpläne für die Schalttafel

5 Gymnasium Parsberg Einfache elektrische Schaltungen unter Einbeziehung der Glasfasertechnik Schalttafelbau

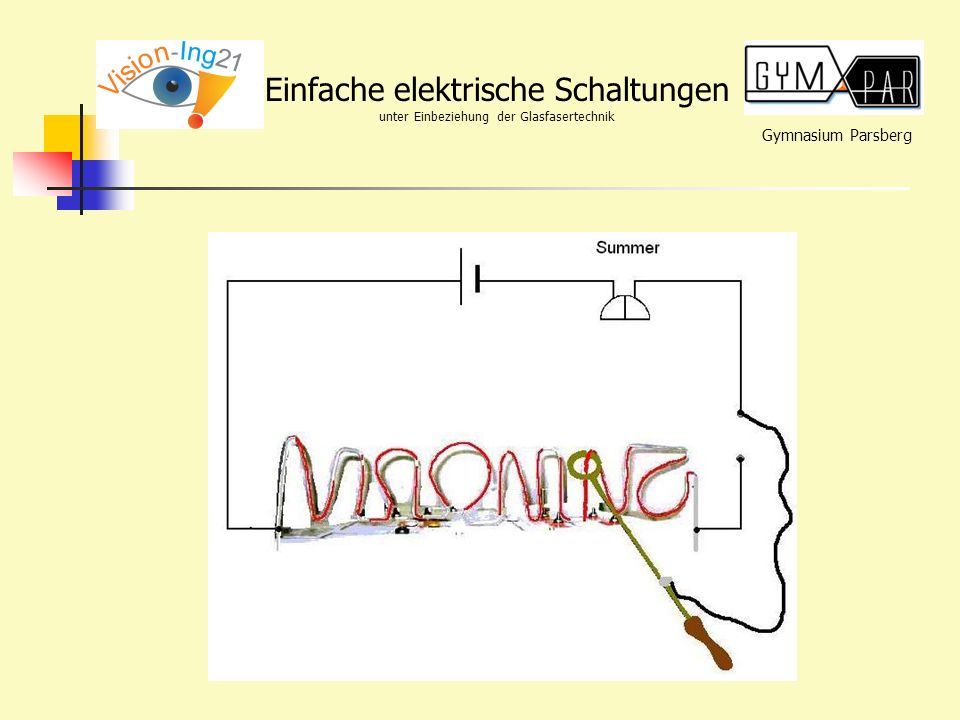

6 Gymnasium Parsberg Einfache elektrische Schaltungen unter Einbeziehung der Glasfasertechnik Geschicklichkeitsspiel (einfacher geschlossener Stromkreis) Bei Berührung eines Kontaktes mit einem Leiterstück soll der Stromkreis kurz geschlossen werden und ein Signal ertönen. Problemstellungen mit Lösungen

7 Gymnasium Parsberg Einfache elektrische Schaltungen unter Einbeziehung der Glasfasertechnik Lösung

8 Gymnasium Parsberg Einfache elektrische Schaltungen unter Einbeziehung der Glasfasertechnik Nebelscheinwerfer Die zwei Nebelscheinwerfer eines Autos sollen nur dann einschaltbar sein, wenn das Zündschloss und die beiden Fahrscheinwerfer bereits eingeschaltet sind. Entwirf eine geeignete Schaltung!

9 Gymnasium Parsberg Einfache elektrische Schaltungen unter Einbeziehung der Glasfasertechnik Lösung

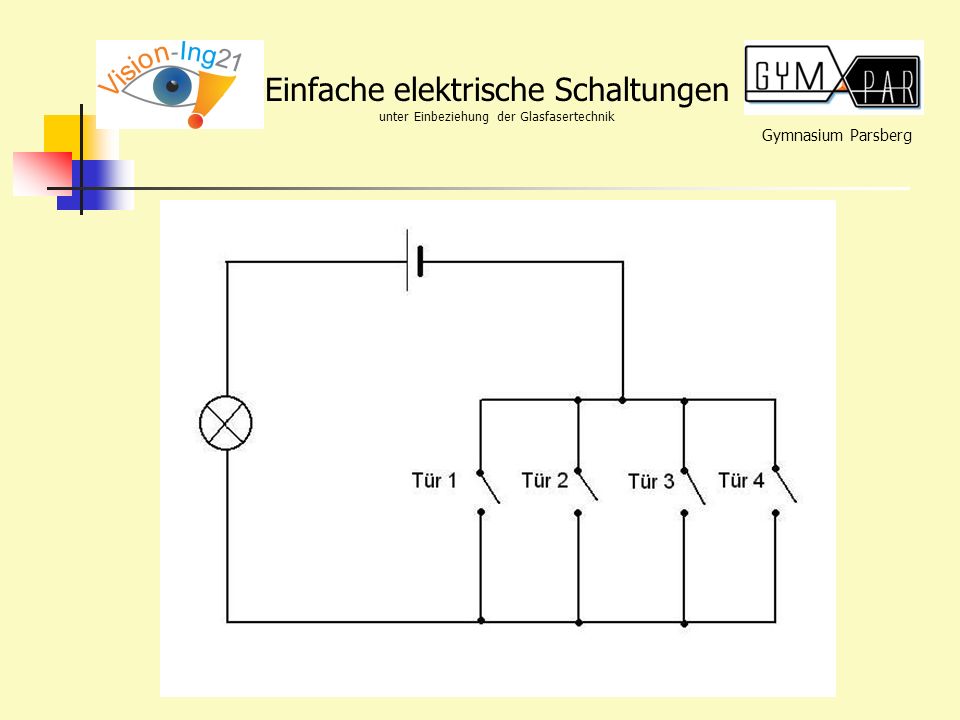

10 Gymnasium Parsberg Einfache elektrische Schaltungen unter Einbeziehung der Glasfasertechnik Innenbeleuchtung eines Autos Bei einem Auto soll die Innenraumbeleuchtung einschalten, sobald eine der vier Türen geöffnet wird. Entwirf einen dazu passenden Schaltplan!

11 Gymnasium Parsberg Einfache elektrische Schaltungen unter Einbeziehung der Glasfasertechnik Lösung

12 Gymnasium Parsberg Einfache elektrische Schaltungen unter Einbeziehung der Glasfasertechnik Gangbeleuchtung Du willst im Treppenhaus die elektrische Gangbeleuchtung beliebig oben oder unten ein- und ausschalten können (unabhängig von der jeweils anderen Schalterstellung). Zeichne einen elektrischen Schaltplan, der diese Bedingung erfüllt!

13 Gymnasium Parsberg Einfache elektrische Schaltungen unter Einbeziehung der Glasfasertechnik Lösung

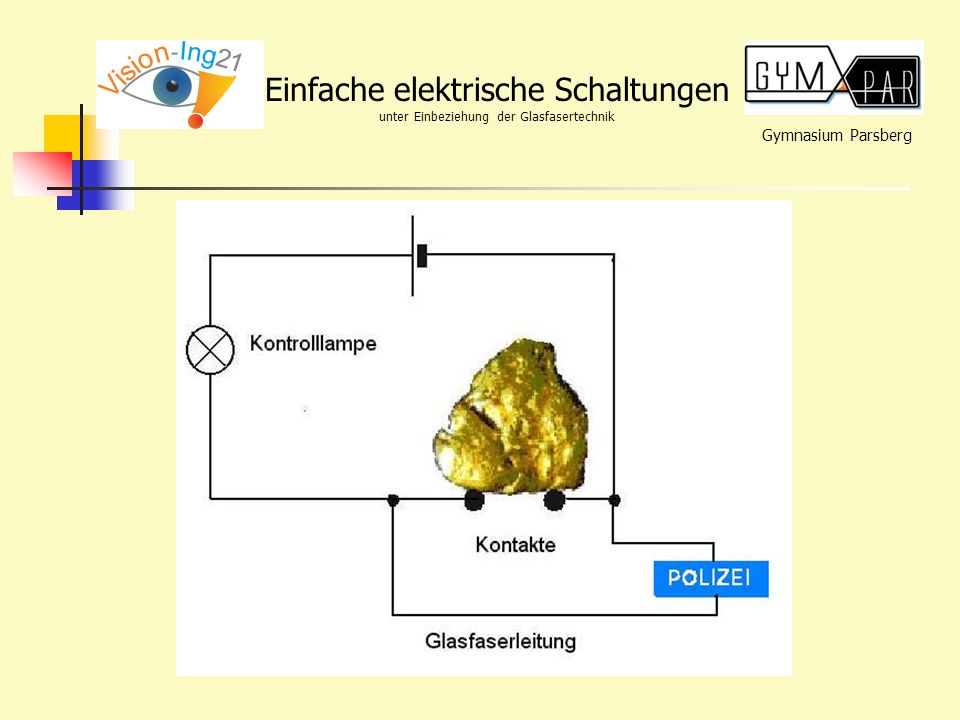

14 Gymnasium Parsberg Einfache elektrische Schaltungen unter Einbeziehung der Glasfasertechnik Diebstahlsicherung Du besitzt einen großen Goldklumpen. Um ihn vor Dieben zu schützen entwirf eine elektrische Schaltung. Eine Lampe soll mit ihrem Leuchten anzeigen, dass die Schaltung in Betrieb ist. Bei Entfernung des Goldklumpens soll entweder eine zweite Lampe aufleuchten oder eine Alarmanlage bei der Polizei aktiviert werden.

15 Gymnasium Parsberg Einfache elektrische Schaltungen unter Einbeziehung der Glasfasertechnik Lösung

16 Gymnasium Parsberg Einfache elektrische Schaltungen unter Einbeziehung der Glasfasertechnik Glasfasertechnik Spleissen Lichtwellenleiter

17 Gymnasium Parsberg Einfache elektrische Schaltungen unter Einbeziehung der Glasfasertechnik Danke für ihre Aufmerksamkeit und Auf Wiedersehen...vielleicht in Parsberg!
