1 TRAININGSCENTER START

2 HERZLICH WILLKOMMEN! START LÖSUNG KONTROLL FRAGEN
Es freut uns, dass Du den Weg ins Trainingscenter gefunden hast. Deine Aufgabe des Monats lautet: „AUSLEGUNG EINER KREISELPUMPE“ START LÖSUNG KONTROLL FRAGEN

3 AUSLEGUNG EINER KREISELPUMPE
AUFGABE DES MONATS AUSLEGUNG EINER KREISELPUMPE Die Aufgabe AUSLEGUNG EINER KREISELPUMPE soll Dich Schritt für Schritt an die praxisnahe Umsetzung dieser nicht so häufig vorkommenden, aber wichtigen Situation in Bereichen von Kläranlagen und Pumpstationen heranführen. Lernziel: Kennenlernen und Anwenden grundlegender Berechnungen zur Auslegung von Kreiselpumpen im Bereich der Kläranlage und Pumpstation. Aufgaben: 1. Aufgabenstellung und Fragen zur Einführung findest Du auf der nächsten Folie. Ein Laufrad ist ein Bauteil jeder Kreiselpumpe. Zähle 3 verschiedene Laufradbauformen auf, die für den Abwassertransport in Frage kommen und nenne kurz ihre Funktion. Wie nennt man die zwei Aufstellungsbauarten von Kreiselpumpen und nenne kurz ihre Funktionen. Du möchtest eine zweite baugleiche Pumpe dazu schalten, um das Becken schneller zu entleeren. Wie hoch ist der Duschfluss in l/s anschließend? Zur Feststellung benötigst Du die Pumpenkennlinie. Berechne den Energieaufwand in kW, um mit einer Pumpe das Becken innerhalb von 6 Stunden zu entleeren. Achte dabei auf die vorhandene Zeichnung. Der Gesamtwirkungsgrad der Pumpe beträgt 87 %, die manometrische Höhe kann vernachlässigt werden. Hinweis: Die Aufgaben sollten in Absprache mit Deinem MeisterIn /AusbilderIn durchgeführt werden. Dadurch kann die Aufgabe optimal in Deinen Ausbildungsverlauf eingepasst und als praktische Übung in Deinem Ausbildungsbetrieb durchgeführt werden. MEIN TIPP: „ Als Einstieg in das Modul solltest Du dir eine Anlagen- und Pumpenkennlinie anschauen!“ ZURÜCK MENÜ VOR

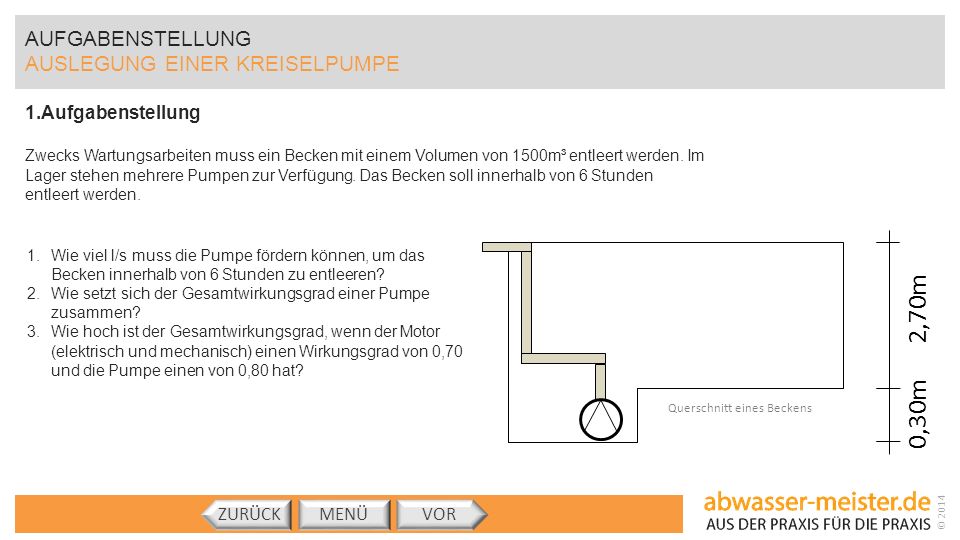

4 2,70m 0,30m AUFGABENSTELLUNG AUSLEGUNG EINER KREISELPUMPE
Zwecks Wartungsarbeiten muss ein Becken mit einem Volumen von 1500m³ entleert werden. Im Lager stehen mehrere Pumpen zur Verfügung. Das Becken soll innerhalb von 6 Stunden entleert werden. Wie viel l/s muss die Pumpe fördern können, um das Becken innerhalb von 6 Stunden zu entleeren? Wie setzt sich der Gesamtwirkungsgrad einer Pumpe zusammen? Wie hoch ist der Gesamtwirkungsgrad, wenn der Motor (elektrisch und mechanisch) einen Wirkungsgrad von 0,70 und die Pumpe einen von 0,80 hat? 2,70m Querschnitt eines Beckens 0,30m ZURÜCK MENÜ VOR

5 AUSLEGUNG EINER KREISELPUMPE

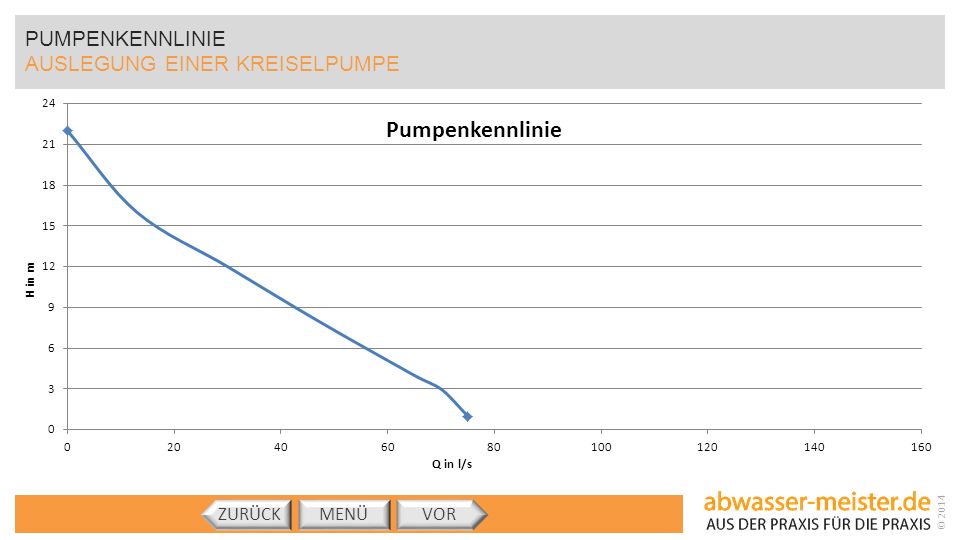

PUMPENKENNLINIE AUSLEGUNG EINER KREISELPUMPE ZURÜCK MENÜ VOR

6 AUSLEGUNG EINER KREISELPUMPE
LÖSUNGSHILFE AUSLEGUNG EINER KREISELPUMPE 1. Lösung Aufgabenstellung 1. 𝑡= 𝑉 𝑄  𝑡= 1500𝑚³ 6ℎ =250𝑚³/ℎ entspricht 69,44l/s 2. Bei einer Pumpe setzt sich der Gesamtwirkungsgrad (siehe Nummer 3) aus dem Motorwirkungsgrad ηMotor (elektrisch und mechanisch) und dem hydraulischen Wirkungsgrad ηPumpe zusammen. Die Multiplikation beider Werte führt zum Gesamtwirkungsgrad ηgesamt. 3. Ƞges=ȠMotor*Ƞpumpe  0,70 * 0,80=0,56 entspricht 56% Kreiselpumpe ZURÜCK MENÜ VOR

7 Geschlossenes Kanalrad
LÖSUNGSHILFE AUSLEGUNG EINER KREISELPUMPE 2. Was ist ein Laufrad und nenne 3 verschiedene Laufradbauformen Ein Laufrad ist ein rotierendes und mit Schaufeln (verschiedene Bauarten) besetztes Bauteil einer Pumpe. Es wird durch Strömungsumlenkungen an den Schaufeln eine mechanische Förderleistung erzeugt. Freistromrad: Ein Freistromrad ist ein Radialrad, das einen großen Durchgang für die im Fördermedium enthaltenen Feststoffe hat und am wenigsten Betriebsstörungen auf Kläranlagen aufweist. Schneckenrad: Ist ein offenes, diagonales Einschaufelrad und hat einen Durchgang bis zu 15cm. Das Schneckenrad ist geeignet für den Transport von Abwässern mit festen und langfaserigen Beimengen. Geschlossenes Kanalrad: Ist zum Fördern von Dickstoffen aller Art geeignet. Diese Art von Laufrädern werden neben der Abwassertechnik unter anderem in der Papier-, Nahrungsmittel- und Getränkeindustrie eingesetzt. Freistromrad Geschlossenes Kanalrad Schneckenrad ZURÜCK MENÜ VOR

8 AUSLEGUNG EINER KREISELPUMPE

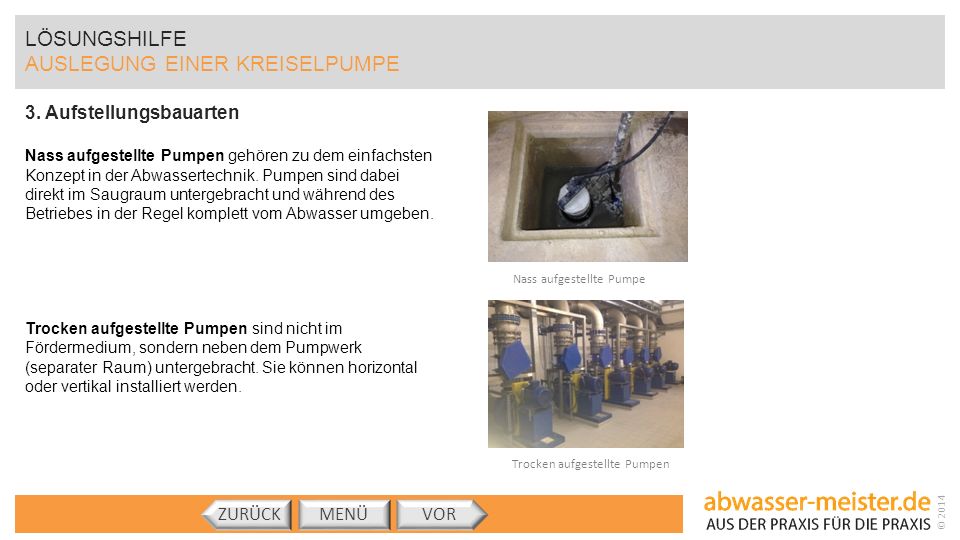

LÖSUNGSHILFE AUSLEGUNG EINER KREISELPUMPE 3. Aufstellungsbauarten Nass aufgestellte Pumpen gehören zu dem einfachsten Konzept in der Abwassertechnik. Pumpen sind dabei direkt im Saugraum untergebracht und während des Betriebes in der Regel komplett vom Abwasser umgeben. Trocken aufgestellte Pumpen sind nicht im Fördermedium, sondern neben dem Pumpwerk (separater Raum) untergebracht. Sie können horizontal oder vertikal installiert werden. Nass aufgestellte Pumpe Trocken aufgestellte Pumpen ZURÜCK MENÜ VOR

9 AUSLEGUNG EINER KREISELPUMPE
LÖSUNGSHILFE AUSLEGUNG EINER KREISELPUMPE (H in m) Gleiche Abstände zeichnen, dabei entsteht die zweite rote Kurve! ZURÜCK MENÜ VOR

10 AUSLEGUNG EINER KREISELPUMPE
LÖSUNGSHILFE AUSLEGUNG EINER KREISELPUMPE 5. Energieaufwand 𝑃𝑃𝑢𝑚𝑝𝑒= 𝑉∗𝜌∗𝑔∗ℎ 1000𝑊 𝑘𝑊 ∗𝑡∗Ƞ =𝑘𝑊 𝑃𝑃𝑢𝑚𝑝𝑒= 𝑙∗1𝑘𝑔∗9,81𝑚∗3𝑚 𝑙∗ 𝑠 2 ∗ 1000𝑊 𝑘𝑊 ∗21600𝑠∗0,87 =2,34𝑘𝑊 21600s = 6h für die Entleerung 2,70m Hinweis: Die gesamte Höhe ist die Summe aus der geodätischen und manometrischen Höhe. Die geodätische Höhe, ist die Höhe zwischen der Oberfläche vom saugseitigen Wasserspiegel und der Mitte des Laufrads (Pumpeneingang) bei Pumpen. Die manometrische Höhe errechnet sich aus der geodätischen Höhe sowie den Reibungsverlusten der Saugleitungen. 0,30m Querschnitt eines Beckens ZURÜCK MENÜ VOR

11 KONTROLLFRAGEN ZURÜCK MENÜ VOR

12 DEIN PERSÖNLICHER TRAINER
„Hast Du Fragen zu den Lösungen oder Kontrollfragen? Kein Problem! Melde Dich gleich bei mir im SAMMELPLATZ“ BJÖRN ZURÜCK MENÜ VOR
