Ordnungsgemäße Durchführung von Bauüberwachung und Baukontrolle Ratingen am 25.10.2006 / Dr.-Ing. Dirk Werner 5. Durchführung einer Baukontrolle 5.3 Holzbau,

Ähnliche Präsentationen


Präsentation zum Thema: "Ordnungsgemäße Durchführung von Bauüberwachung und Baukontrolle Ratingen am 25.10.2006 / Dr.-Ing. Dirk Werner 5. Durchführung einer Baukontrolle 5.3 Holzbau,"—  Präsentation transkript:

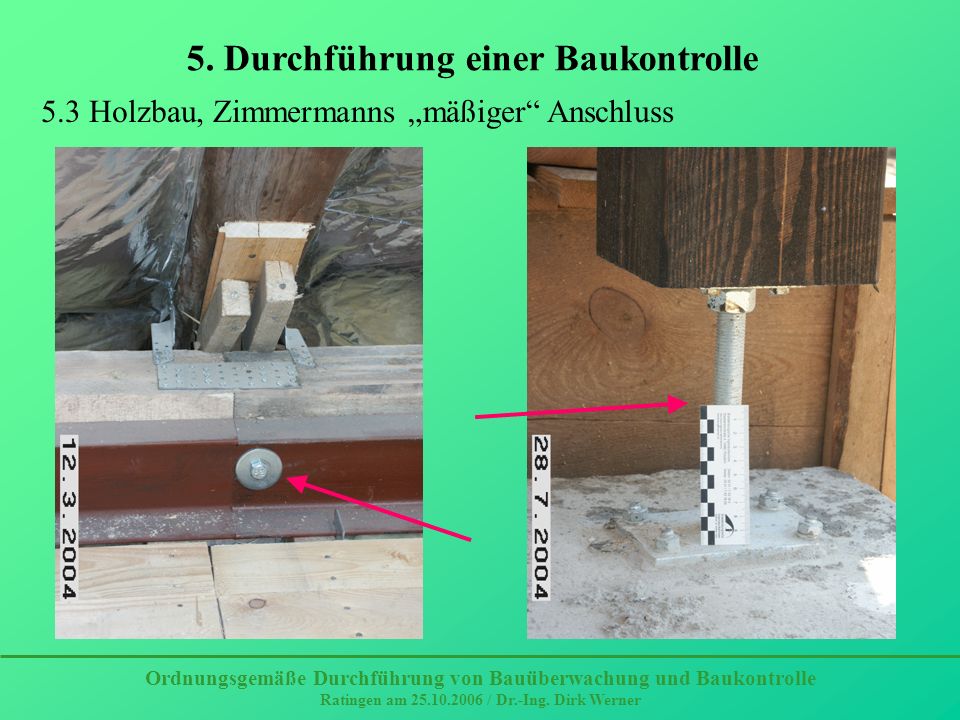

1 Ordnungsgemäße Durchführung von Bauüberwachung und Baukontrolle Ratingen am / Dr.-Ing. Dirk Werner 5. Durchführung einer Baukontrolle 5.3 Holzbau, Zimmermanns mäßiger Anschluss

2 Ordnungsgemäße Durchführung von Bauüberwachung und Baukontrolle Ratingen am / Dr.-Ing. Dirk Werner 5. Durchführung einer Baukontrolle 5.3 Holzbau, Zimmermanns mäßiger Anschluss

3 5. Durchführung einer Baukontrolle Ordnungsgemäße Durchführung von Bauüberwachung und Baukontrolle Ratingen am / Dr.-Ing. Dirk Werner 5.3 Holzbau, Rispenband, Endverankerung

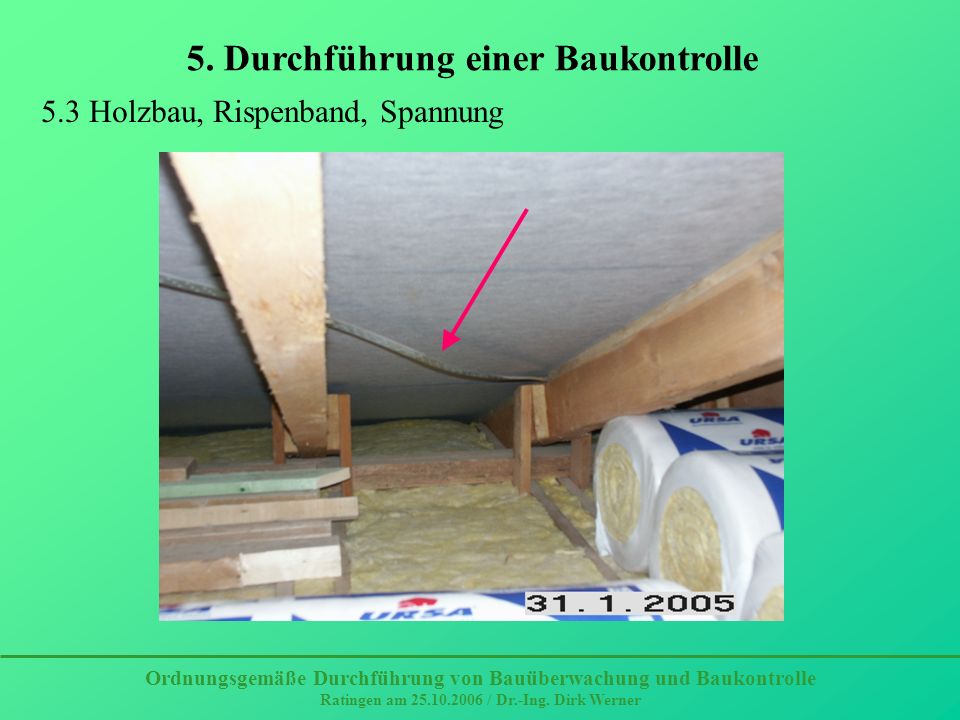

4 5. Durchführung einer Baukontrolle Ordnungsgemäße Durchführung von Bauüberwachung und Baukontrolle Ratingen am / Dr.-Ing. Dirk Werner 5.3 Holzbau, Rispenband, Spannung

5 5. Durchführung einer Baukontrolle Ordnungsgemäße Durchführung von Bauüberwachung und Baukontrolle Ratingen am / Dr.-Ing. Dirk Werner 5.4 Dauerbrenner Bauschaum Bauschaum kann - Standsicherheit - Wärmeschutz - Brandschutz beeinträchtigen

6 5. Durchführung einer Baukontrolle Ordnungsgemäße Durchführung von Bauüberwachung und Baukontrolle Ratingen am / Dr.-Ing. Dirk Werner 5.4 Dauerbrenner Bauschaum Entscheidende Frage : Wie weit ist der Bauschaum in den tragenden Querschnitt eingedrungen ?

7 5. Durchführung einer Baukontrolle Ordnungsgemäße Durchführung von Bauüberwachung und Baukontrolle Ratingen am / Dr.-Ing. Dirk Werner 5.5 Dauerbrenner : Perforierung der Tragstruktur durch die Ausbaugewerke Konzentration von Elt.- Leitungen, ungeschützt Nicht geplante Vergrößerung der Wandöffnung verringert das Deckenauflager

8 5. Durchführung einer Baukontrolle Ordnungsgemäße Durchführung von Bauüberwachung und Baukontrolle Ratingen am / Dr.-Ing. Dirk Werner 5.5 Dauerbrenner : Perforierung der Tragstruktur durch die Ausbaugewerke Leerrohreinbau nach Abnahme der Bewehrung, Vorsatz zu späte Planung der Leitungsführung

9 5. Durchführung einer Baukontrolle Ordnungsgemäße Durchführung von Bauüberwachung und Baukontrolle Ratingen am / Dr.-Ing. Dirk Werner 5.5 Dauerbrenner : Perforierung der Tragstruktur durch die Ausbaugewerke Abstimmungsprobleme der beteiligten Firmen : - Auflockerung des Baugrunds in Teilbereichen der Gründung - Unterbrechung der tragenden Bewehrung an der Ecke des Fundaments

10 5. Durchführung einer Baukontrolle Ordnungsgemäße Durchführung von Bauüberwachung und Baukontrolle Ratingen am / Dr.-Ing. Dirk Werner 5.6 Dauerbrenner Umsetzung der statischen Systeme konstruktive Aufkantung wirkt zunächst statisch mit, ist dafür aber nicht bewehrt, sie reißt daher im Laufe der Nutzung (1 Jahr) ab Balkonkragplatte (Schnitt) : links geplant, rechts gebaut
