1 Automation and Drives SIMATIC HMI Human Machine Interface WinCC V6 Neue Perspektiven in der Prozessvisualisierung SIMATIC

2 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 2 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung Nutzungshinweise für den Folienanwender Dieser Foliensatz enthält die Neuerungen von WinCC Version 6. Die Folien sind mit entsprechenden Notizen versehen, die vertiefenden Informationen zu den dargestellten Themen anbieten. Bei allen Folien wird am Ende der Animation oben rechts das Symbol eingeblendet. Das bedeutet, der nächste Mausklick schaltet auf die nächste Folie. Bitte beachten Sie bei Ihren Aussagen die aktuellen Vertriebs- und Lieferfreigaben. Wir wünschen Ihnen viel Erfolg bei der WinCC Präsentation. Ihr PT1 WinCC Team.

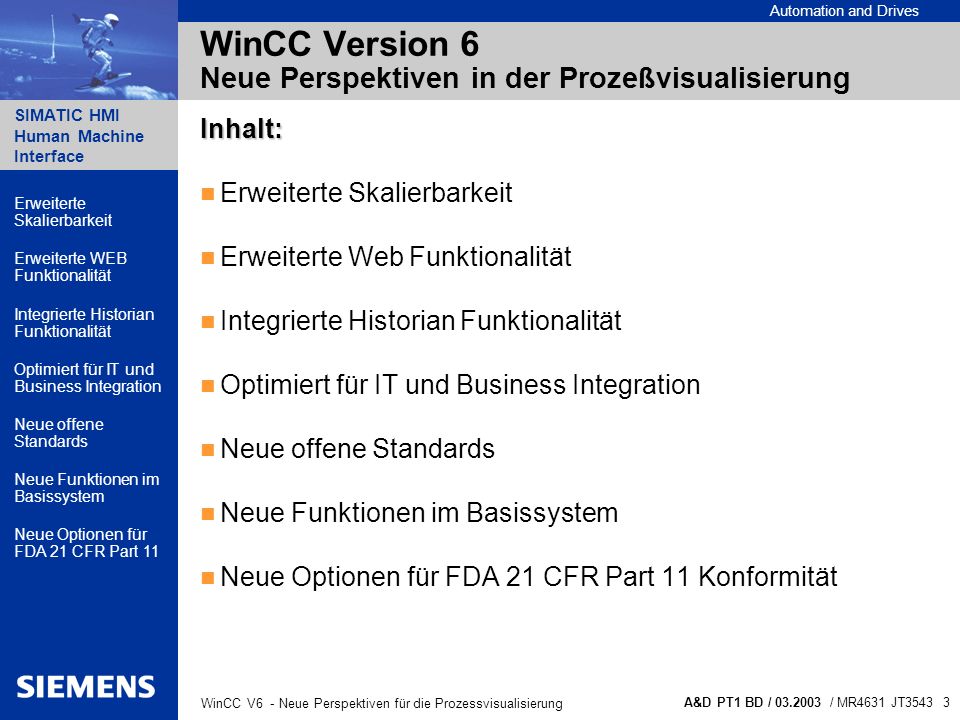

3 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 3 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung WinCC Version 6 Neue Perspektiven in der Prozeßvisualisierung Inhalt: Erweiterte Skalierbarkeit Erweiterte Web Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11 Konformität Erweiterte Skalierbarkeit Erweiterte WEB Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11

4 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 4 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung WinCC Version 6 Erweiterte Skalierbarkeit... neue Lizenzstaffelung... Verdoppelung der Client/Server Mengengerüste... von Archivierung zum separaten Historian... Web-Server jetzt auch auf Client installierbar Erweiterte Skalierbarkeit Erweiterte WEB Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11

5 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 5 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung WinCC Version 6 Neue Lizenzstaffelung Runtime + Configuration (RC) Komplett 128 Power Tags Komplett 256 Power Tags Komplett 1024 Power Tags Komplett 8000 Power Tags Komplett 64.000 Power Tags wer ack 256 Power Pack (128) 1024 Power Pack (256) 8.000 Power Pack (1024) 64.000 Power Pack (8000) Runtime (RT) Runtime 128 Power Tags Runtime 256 Power Tags Runtime 1024 Power Tags Runtime 8000 Power Tags Runtime 64.000 Power Tags wer ack 256 Power Pack (128) 1024 Power Pack (256) 8.000 Power Pack (1024) 64.000 Power Pack (8000) Erweiterte Skalierbarkeit Erweiterte WEB Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11

6 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 6 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung WinCC Version 6 Erweiterte Konfigurationsmöglichkeiten Zusammenführung von WinCC Standard- und Multi-Client führt zur Reduzierung von Engineering, Wartungs- und Plegekosten LAN WinCC Dat@Monitor WinCC Web-Client Bis zu 32 WinCC Clients Bis zu 12 WinCC Server Automation Network LAN WinCC Web-Client WinCC Dat@Monitor LAN WebServer Erweiterte Skalierbarkeit Erweiterte WEB Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11

7 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 7 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung WinCC Version 6 Erweiterte WEB Funktionalität Prozessdatenarchivierung und Infodrehscheibe Erweiterte Skalierbarkeit Erweiterte WEB Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11... B+B, Analyse & Auswertung mit WinCC oder beliebigen Rechnern... B+B, Analyse & Auswertung mit WinCC oder beliebigen Rechnern Langzeitarchivierung Auslagerung & Backup WinCC Archive-Server Datenkompression

8 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 8 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung WinCC Version 6 Erweiterte Web Funktionalität WinCC Clients Bis zu 12 WinCC Server Automation Network Modem LAN Intranet WinCC Web-Client WinCC Dat@Monitor LAN Modem LAN WinCC Dat@Monitor WinCC Web-Client WebServer auf WinCC Client Erweiterte Skalierbarkeit Erweiterte WEB Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11

9 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 9 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung 1. Funktionale Angleichung des Web Navigator an einen WinCC-Client durch den Zugriff auf alle (auch redundante) Server einer Anlage die Unterstützung der WinCC Benutzerverwaltung die Unterstützung der WinCC Option Anwenderarchive eine einfache Druckfunktion am Web-Client 2. WEB Server jetzt auch auf WinCC Client installierbar WinCC Version 6 Erweiterte WEB Funktionalität Reduzierter Projektierungs- und Administrationsaufwand Zentrale Administration und Projektverwaltung Übernahme von Projektierungsdaten für das Web ohne Änderung Zentrale, anlagenweite Benutzerverwaltung LAN Erweiterte Skalierbarkeit Erweiterte WEB Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11

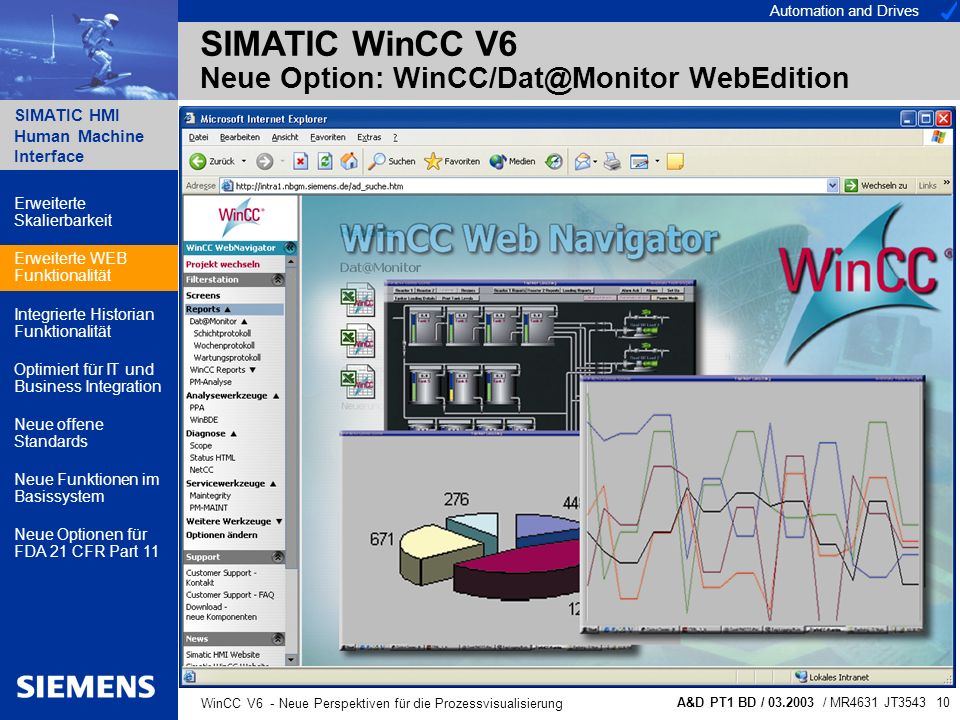

10 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 10 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung SIMATIC WinCC V6 Neue Option: WinCC/Dat@Monitor WebEdition Erweiterte Skalierbarkeit Erweiterte WEB Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11

11 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 11 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung SIMATIC WinCC V6 Neue Option: WinCC/Dat@Monitor WebEdition Eine Suite von Werkzeugen für die Anzeige und Analyse von WinCC Daten Dat@Symphony – dient zum reinen Beobachten und Navigieren über WinCC-Bilder mit Hilfe des MS Internet Explorer (view only) Dat@Workbook – ist ein Protokollierwerkzeug, das Archivdaten und aktuelle Prozesswerte aus WinCC in MS Excel integriert und damit auch Online-Analysen unterstützt Dat@View - Internet Explorer-basiertes Anzeigewerkzeug für WinCC-Archivdaten (inkl. Ausgelagerter Daten) über Tabellen und Kurven Erweiterte Skalierbarkeit Erweiterte WEB Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11

12 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 12 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung WinCC Version 6 Integrierte Historian Funktionalität Prozessdatenarchivierung und Infodrehscheibe... B+B, Analyse & Auswertung mit WinCC oder beliebigen Rechnern... B+B, Analyse & Auswertung mit WinCC oder beliebigen Rechnern Langzeitarchivierung Auslagerung & Backup WinCC Archive-Server Datenkompression Erweiterte Skalierbarkeit Erweiterte WEB Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11

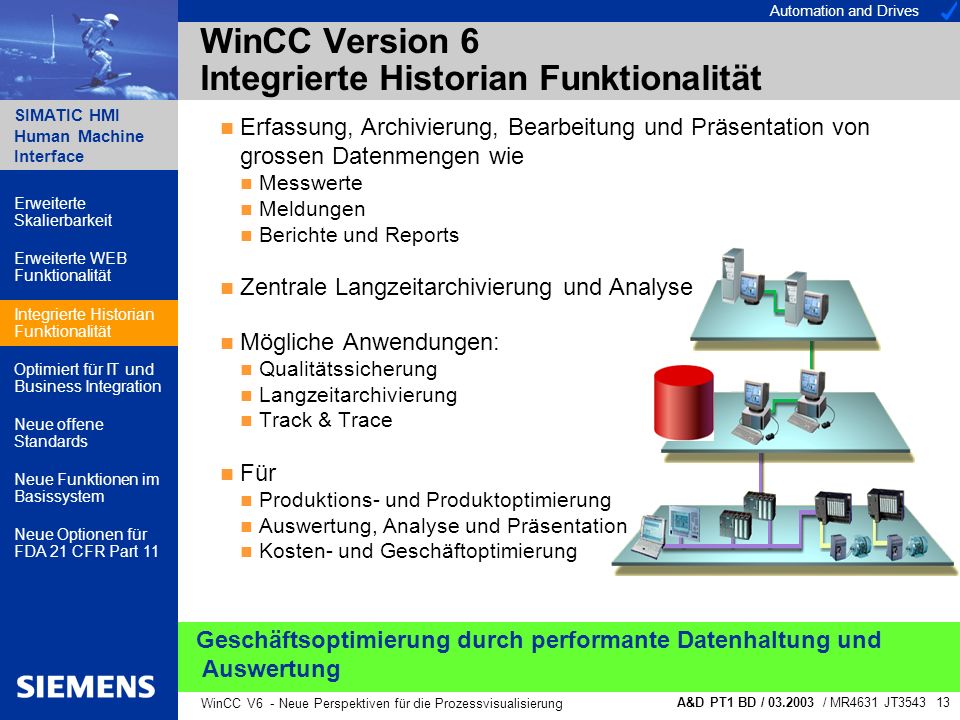

13 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 13 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung WinCC Version 6 Integrierte Historian Funktionalität Erfassung, Archivierung, Bearbeitung und Präsentation von grossen Datenmengen wie Messwerte Meldungen Berichte und Reports Zentrale Langzeitarchivierung und Analyse Mögliche Anwendungen: Qualitätssicherung Langzeitarchivierung Track & Trace Für Produktions- und Produktoptimierung Auswertung, Analyse und Präsentation Kosten- und Geschäftoptimierung Geschäftsoptimierung durch performante Datenhaltung und Auswertung Erweiterte Skalierbarkeit Erweiterte WEB Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11

14 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 14 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung WinCC Version 6 Integrierte Historian Funktionalität Basis: Microsoft SQL Server 2000 Konfigurierbar von einfachen bis hin zu komplexen Strukturen Erweiterbar über Optionen Offenheit über Standard Datenbank Schnittstellen Erweiterte Skalierbarkeit Erweiterte WEB Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11

15 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 15 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung WinCC Version 6 Integrierte Historian Funktionalität Mengengerüst und Performance Bis zu 30.000 Archive Hochperformante Prozesswert- und Meldungsarchivierung mit bis zu 10.000 Prozesswerten pro Sekunde und 100 Meldungen pro Sekunde verlustlose Datenkompression für einen geringeren Speicherplatzverbrauch und damit längeren Aufzeichnungszeitraum Reduzierter Aufwand für HW Ressourcen Erweiterte Skalierbarkeit Erweiterte WEB Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11

16 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 16 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung WinCC Version 6 Integrierte Historian Funktionalität WinCC Clients 1 bis 11 WinCC Server (wahlweise redundant) Automation Network (wahlweise redundant) LAN Zentraler WinCC Archivserver (wahlweise redundant) Modularität erlaubt Aufbau von einfachen bis zu hochverfügbaren Konfigurationen Erweiterte Skalierbarkeit Erweiterte WEB Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11

17 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 17 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung WinCC Version 6 Integrierte Historian Funktionalität Daten aus den Prozesswertarchiven können in Verdichtungsarchiven abgelegt werden Vor dem Abspeichern können Max-, Min-, Summen- und Mittelwerte gebildet werden Auslagerungskonzept Archive werden automatisch auf ein Auslagerungsmedium (andere Rechner im Netz, CD-Brenner, Streamer) kopiert. Auslagerung wird angestoßen durch Zeittrigger oder das Überschreiten einer Datenmenge. Ausgelagerte Daten können später in WinCC wieder dargestellt werden. Verdichtungs- archive Langzeit Archiv Prozeswert Archiv Erweiterte Skalierbarkeit Erweiterte WEB Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11

18 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 18 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung Investitionssicherheit durch kostengünstigen Einstieg mit modularen Erweiterungsmöglichkeiten. WinCC Version 6 Integrierte Historian Funktionalität Microsoft SQL Server in jedem WinCC RT/CS Paket ohne Aufpreis enthalten WinCC Basislizenz (RT, RT/CS) enthält 512 freie Archivvariablen Erweiterbarkeit der Anzahl der Archivvariablen über Powerpacks 512 FREE Archive Tags 1,5k 5k 30k 80k (SP1) ArchivePowerpack ArchivePowerpack ArchivePowerpack 512 ArchivTags free ArchivePowerpack Erweiterte Skalierbarkeit Erweiterte WEB Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11

19 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 19 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung WinCC Version 6 Optimiert für IT- und Business-Integration WinCC Archive-Server Erweiterte Skalierbarkeit Erweiterte WEB Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11

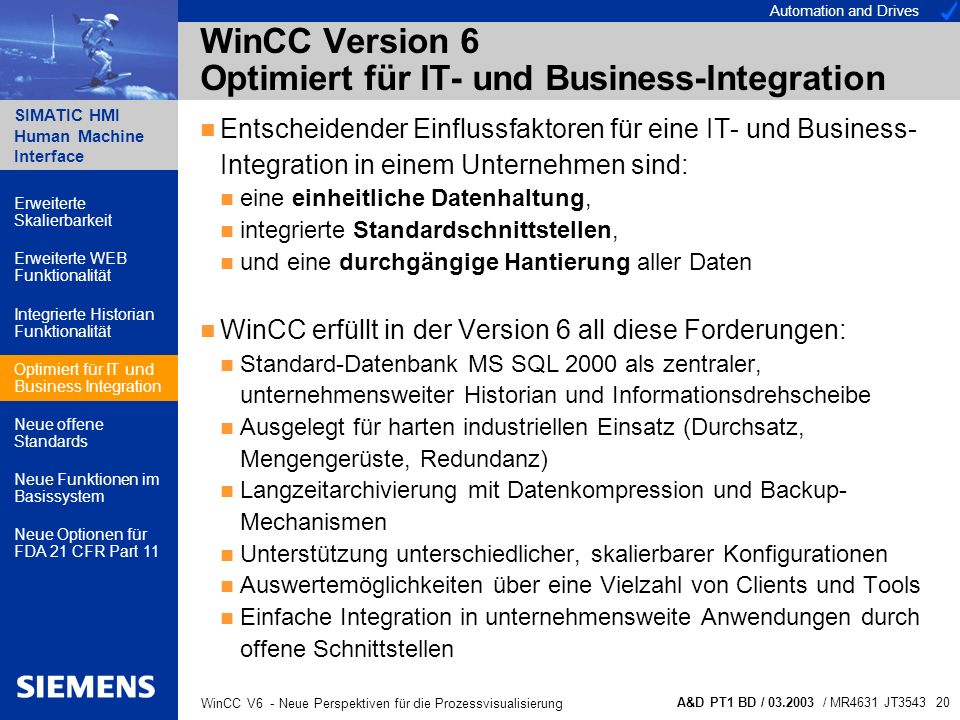

20 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 20 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung WinCC Version 6 Optimiert für IT- und Business-Integration Entscheidender Einflussfaktoren für eine IT- und Business- Integration in einem Unternehmen sind: eine einheitliche Datenhaltung, integrierte Standardschnittstellen, und eine durchgängige Hantierung aller Daten WinCC erfüllt in der Version 6 all diese Forderungen: Standard-Datenbank MS SQL 2000 als zentraler, unternehmensweiter Historian und Informationsdrehscheibe Ausgelegt für harten industriellen Einsatz (Durchsatz, Mengengerüste, Redundanz) Langzeitarchivierung mit Datenkompression und Backup- Mechanismen Unterstützung unterschiedlicher, skalierbarer Konfigurationen Auswertemöglichkeiten über eine Vielzahl von Clients und Tools Einfache Integration in unternehmensweite Anwendungen durch offene Schnittstellen Erweiterte Skalierbarkeit Erweiterte WEB Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11

21 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 21 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung WinCC Version 6 Optimiert für IT- und Business-Integration Neue Option WinCC/Connectivity Pack – Zugriff auf WinCC über OPC & OLE-DB Einfache IT- und Business-Integration über Standardschnittstellen Erweiterte Skalierbarkeit Erweiterte WEB Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11

22 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 22 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung WinCC Version 6 Optimiert für IT- und Business-Integration Neue Option WinCC/IndustrialDataBridge – projektierbare Anbindung an Datenbanken und IT-Systeme Einfache und damit kostengünstige Integration von Systemen unterschiedlicher Hersteller Erweiterte Skalierbarkeit Erweiterte WEB Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11

23 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 23 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung WinCC Version 6 Neue offene Standards Erweiterte Skalierbarkeit Erweiterte WEB Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11

24 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 24 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung Einfach zu erlernen Robust in der Anwendung Microsoft Runtime Scripting Language basierend auf Visual Basic (VB) ins WinCC Integriert Eigener komfortabler Editor Optimierte Methoden Debugging mit Microsoft Standard Tools Basierend auf dem Microsoft Scripting Host, der mit jedem Windows 2000-, Windows XP- und Windows ME-System automatisch zur Verfügung steht Zugriff auf Eigenschaften und Methoden von ActiveX- Controls und anderen Windows-Applikationen WinCC Version 6 Visual Basic Scripting Erweiterte Skalierbarkeit Erweiterte WEB Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11

25 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 25 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung WinCC Version 6 Visual Basic Scripting Anwendungsbeispiele für VBScript in WinCC: Dynamisierung in WinCC (Graphics Designer) Dynamisierung von WinCC-Objekte Einbindung mit ActiveX-Controls Versenden von e-mails über MS-Outlook Einbindung in MS-iExplorer Einbindung in Acrobat Reader Online Hilfe Verbindung zu Office Applikationen (Excel, Word, Access) Lesen und Schreiben von Variablen Starten von Reports Verbindung zu Datenbanken Erweiterung der WinCC Basisfunktionen durch einfachen Zugriff der Microsoft Standard Tools Erweiterte Skalierbarkeit Erweiterte WEB Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11

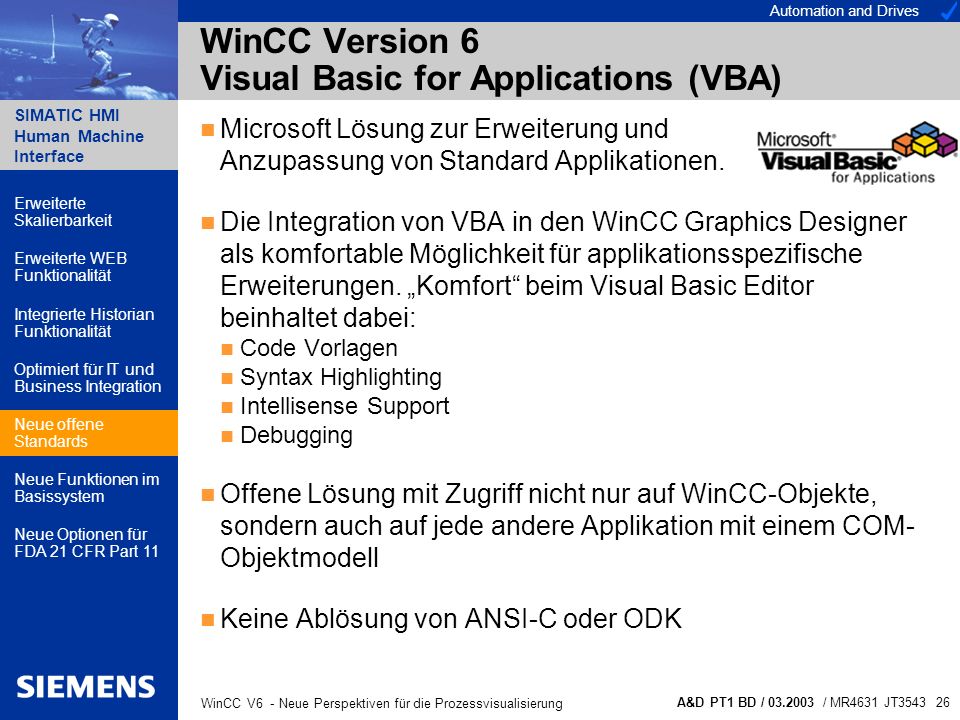

26 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 26 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung WinCC Version 6 Visual Basic for Applications (VBA) Microsoft Lösung zur Erweiterung und Anzupassung von Standard Applikationen. Die Integration von VBA in den WinCC Graphics Designer als komfortable Möglichkeit für applikationsspezifische Erweiterungen. Komfort beim Visual Basic Editor beinhaltet dabei: Code Vorlagen Syntax Highlighting Intellisense Support Debugging Offene Lösung mit Zugriff nicht nur auf WinCC-Objekte, sondern auch auf jede andere Applikation mit einem COM- Objektmodell Keine Ablösung von ANSI-C oder ODK Erweiterte Skalierbarkeit Erweiterte WEB Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11

27 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 27 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung Neue offene Standards Visual Basic for Applications (VBA) Anwendungsbeispiele Anwenderspezifische Schnellkonfigurationsdialoge Neue Menüeinträge mit benutzerspezifischen Funktionen Automatisches Erzeugen von Variablen, Meldungen und Archivvariablen beim Einfügen benutzerspezifischer Objekte Plausibilitätsprüfung von Variablen Import von Fremddaten für automatische Bildgenerierung Export von Bilddaten in beliebigen Formaten Eigene Standards für immer wiederkehrende Engineeringaufgaben sparen Zeit und Kosten! Erweiterte Skalierbarkeit Erweiterte WEB Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11

28 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 28 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung WinCC Version 6 Neue offene Standards Ja Debugging Ja Zugriff auf Fremdapplikationen Ja Integraler Bestandteil C-Scripting und ODK Dynamic Wizard und ODK Alternative zu WinCC RT : Graphics Designer, Variablen WinCC CS : Graphics Designer, Variable, Meldung, Archive, Text COM Objektmodell WinCC RT : Graphics Designer Global Script WinCC CS : Graphics Designer Ablaufumgebung Ja Sprachsyntax basiert auf VB VBScriptingVBA Erweiterte Skalierbarkeit Erweiterte WEB Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11

29 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 29 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung WinCC Version 6 Neue Funktionen im Grafik System Neue Navigationsmöglichkeiten: Zoomen Strg + linke Maus über eine Grafik ziehen oder Strg + Mausrad drehen Panning Klick auf das Mausrad Decluttering von Objekten sichtbar/unsichtbar abhängig von gegenwärtiger Objektgrösse oder Objektlayer Reduzierter Aufwand bei der Bildprojektierung Situationsabhängige Darstellung in Runtime Erweiterte Skalierbarkeit Erweiterte WEB Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11

30 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 30 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung WinCC Version 6 Neue Funktionen im Grafik System Zoomen und Decluttering Von der Übersicht... schnell zum Detail Erweiterte Skalierbarkeit Erweiterte WEB Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11

31 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 31 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung WinCC Version 6 Neue Funktionen im Grafik System Panning (Schwenken mit der Maus über projektiertes Großbild) Erweiterte Skalierbarkeit Erweiterte WEB Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11

32 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 32 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung WinCC Version 6 Neue Funktionen im Grafik System Erweiterung von 16 auf 32 Ebenen Die Ebenen können in der Projektierung und im Runtime umgeschaltet werden (VBScript) Ebenen verschaffen mehr Überblick in der Projektierung Ebenen ermöglichen zusätzliche Dynamisierungseffekte im Runtime Reduzierte Objektsicht Erweiterte Objektsicht durch Einblenden von zusätzlichen Ebenen Erweiterte Skalierbarkeit Erweiterte WEB Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11

33 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 33 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung Erhöhte Projektierungseffizienz WinCC Version 6 Neue Funktionen im Grafik System Objekt Verbinder technologische-Zusammengehörigkeit von Objekten Automatisches Routing Mehrere Verbindungspunkte auf der Linie Verbinder Erweiterte Skalierbarkeit Erweiterte WEB Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11

34 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 34 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung Erweiterung der Grafikformate um.GIF und.JPG Format WinCC Version 6 Neue Funktionen im Grafik System Zusätzliche Grafikformate reduzieren den Bilderstellungsaufwand.BMP.WMF.EMF.GIF.JPG Erweiterte Skalierbarkeit Erweiterte WEB Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11

35 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 35 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung Erhöhte Bedienungssicherheit und Komfort. Benutzerdefinierte Mauszeiger WinCC Version 6 Neue Funktionen im Grafik System Erweiterte Skalierbarkeit Erweiterte WEB Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11

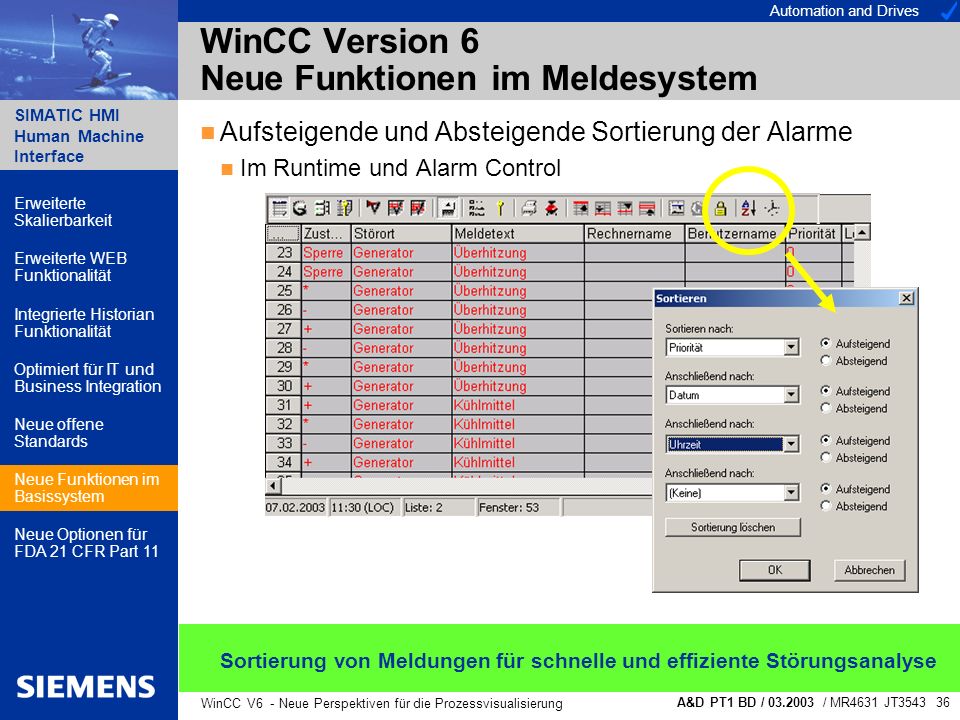

36 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 36 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung WinCC Version 6 Neue Funktionen im Meldesystem Aufsteigende und Absteigende Sortierung der Alarme Im Runtime und Alarm Control Sortierung von Meldungen für schnelle und effiziente Störungsanalyse Erweiterte Skalierbarkeit Erweiterte WEB Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11

37 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 37 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung WinCC Version 6 Neue Funktionen im Meldesystem Neue Meldeblöcke Aktueller Benutzer, Priorität und Rechnername Benutzer und zugehöriger Rechnername zum Zeitpunkt des Quittierens, Sperrens oder Freigebens einer Meldung Anzeige über zugehörige Bedienmeldung Zusätzliche Informationen über Prozessbedienungen unterstützen die Qualitätssicherung Erweiterte Skalierbarkeit Erweiterte WEB Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11

38 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 38 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung WinCC Version 6 Neue Funktionen im Reportsystem Dynamische Protokollparameter durch Indirekte Versorgung über WinCC Variable, z.B. Zeitraum eines Kurvenprotokoll Achsenskalierung im Kurvenprotokoll Meldeselektion in einem Meldeprotokoll SQL-Statement bei einer Datenbankselektion Achsenskalierung Zeitraum Erweiterte Skalierbarkeit Erweiterte WEB Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11

39 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 39 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung WinCC Version 6 Neue Funktionen im Reportsystem Reduktion des Umfangs einer Rückdokumentation durch Selektion der gewünschten Daten. Bilder: Wahl der Objekte bei Bildern (z.B. mit oder ohne Aktion) Wahl der Objekteigenschaften bei Bildern (z.B. Name, Position, Tagname) Variablen: Auswahl der Eigenschaften (z.B. Startwert oder Ersatzwert, Datentyp,...) Projektierte Meldungen Selektion auf Systemblöcke, Anwenderblöcke, Prozesswertblöcke usw. Projektierte Messwertarchive Wahl des Archivs Selektion der Archiveigenschaften (z.B. Archivtyp, Archivierung bei Systemstart, usw..) Erweiterte Skalierbarkeit Erweiterte WEB Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11

40 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 40 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung WinCC Version 6 Neue Funktionen im Reportsystem Integration einer Hardcopy in einen WinCC Report, mit dynamische Definition von Bildkoordinaten Auschnittgrösse Erweiterte Skalierbarkeit Erweiterte WEB Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11

41 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 41 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung WinCC Version 6 Neue Funktionen im Reportsystem Ausdruck der aktuellen Sicht eines Controls Aktuelle Kurvenzusammenstellung im WinCC Kurvencontrol Aktuelle Meldeselektion/Sortierung im WinCC Meldecontrol Erweiterte Skalierbarkeit Erweiterte WEB Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11

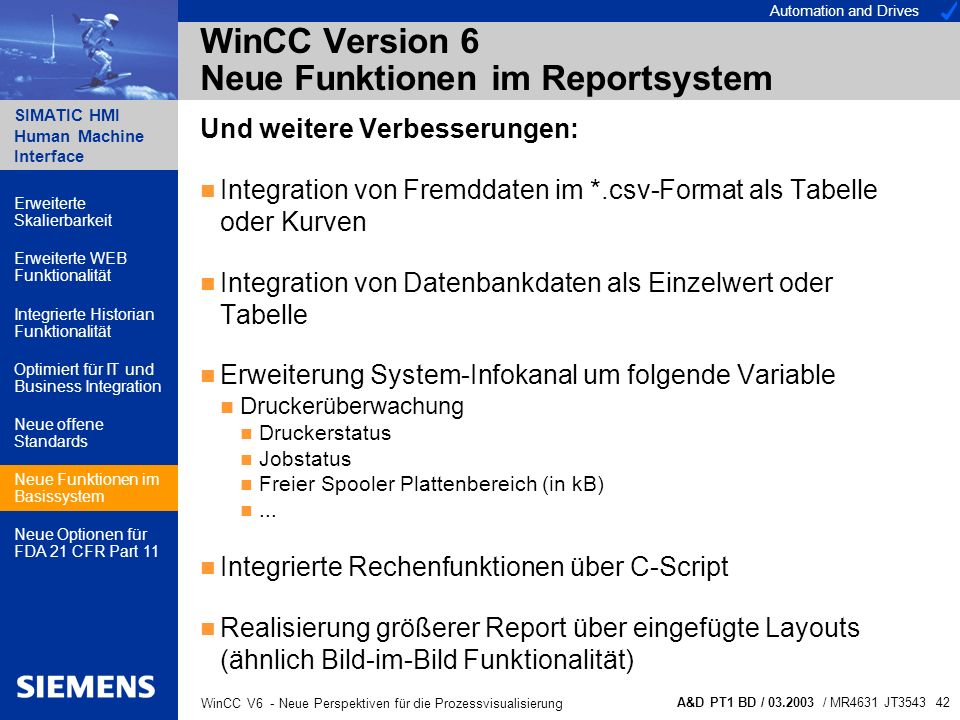

42 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 42 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung WinCC Version 6 Neue Funktionen im Reportsystem Und weitere Verbesserungen: Integration von Fremddaten im *.csv-Format als Tabelle oder Kurven Integration von Datenbankdaten als Einzelwert oder Tabelle Erweiterung System-Infokanal um folgende Variable Druckerüberwachung Druckerstatus Jobstatus Freier Spooler Plattenbereich (in kB)... Integrierte Rechenfunktionen über C-Script Realisierung größerer Report über eingefügte Layouts (ähnlich Bild-im-Bild Funktionalität) Erweiterte Skalierbarkeit Erweiterte WEB Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11

43 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 43 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung WinCC Version 6 Neue wichtige Systemerweiterungen Die leittechnischen Optionen Basic Process Control und Chipcard-Reader erfordern keine zusätzliche Lizenz. Zusätzliche Möglichkeiten für das Basissystem, u.a.: Bildschirmaufteilung in Übersichts-, Arbeits- und Tastenbereich Picture Tree Manager für Prozessbildhierarchie, Multiscreen 3D-Balken als zusätzliches Smart-Objekte Sammelanzeige als zusätzliches Smart-Objekte Uhrzeitsynchronisation über DCF 77 oder GPS Bildschirm 1 Bildschirm 2 Anmerkung: Diese Funktionalität wird in WinCC WEB Navigator nicht unterstützt. Anmerkung: Diese Funktionalität wird in WinCC WEB Navigator nicht unterstützt. Erweiterte Skalierbarkeit Erweiterte WEB Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11

44 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 44 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung WinCC Version 6 Neue wichtige Systemerweiterungen Offline-Engineering von Konfigurationsdaten und Änderungsladen dieser Daten in eine aktive Runtime- Umgebung Projektierungsstation Automation Network LAN WinCC Server WinCC Clients Erweiterte Skalierbarkeit Erweiterte WEB Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11

45 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 45 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung WinCC Version 6 Neue Betriebssystemplattformen WinCC Web Navigator Client Windows ME Windows NT Windows 2000 Windows XP Home Windows XP Professional WinCC Server Windows 2000 Server Windows 2000 Advanced Server WinCC Einplatz und WinCC Client Windows 2000 (>SP2) Windows XP Professional Erweiterte Skalierbarkeit Erweiterte WEB Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11

46 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 46 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung WinCC Version 6 Neue Optionen für FDA 21 CFR Part 11 Konformität Rückverfolgbarkeit der Produktionsschritte Bedienereingaben Zugriffskontrolle Langzeitarchivierung Logon Electronic Signature Audit Trails Historian Konform zu FDA 21 CFR Part 11 für Anwendungen in der Nahrungsmittel- und Pharma-Industrie Erweiterte Skalierbarkeit Erweiterte WEB Funktionalität Integrierte Historian Funktionalität Optimiert für IT und Business Integration Neue offene Standards Neue Funktionen im Basissystem Neue Optionen für FDA 21 CFR Part 11

47 Automation and Drives SIMATIC HMI Human Machine Interface A&D PT1 BD / 03.2003 / MR4631 JT3543 47 WinCC V6 - Neue Perspektiven für die Prozessvisualisierung The Human Machine Interface WinCC V6 Neue Perspektiven für die Prozessvisualisierung simatic hmi
