1 HL801 Mehrfach-Rohrdurchführung Zuverlässige Gebäudeabdichtung - auch an Schwachstellen HL801HL800/160 Schnelle Montage

2 Wand mit Bitumenbahn oder Bitumenanstrich HL 800/160 Rohrabdichtung mit Bitumenkragen HL800/160 Rohrabdichtung und HL801 Mehrfach-Rohrdurchführung Nässeschutz für Kellerwände Verhindert das Eindringen von Feuchtigkeit zwischen Rohren/Leitungen und der Gebäudeabdichtung Nasse Flecken an der Kellerwand gehören der Vergangenheit an Für Rohre 8 – 52 mm 100 % dicht Schnelle Montage Auch an Ecken und Hohlkehlen einsetzbar Für Rohrgefälle bis zu 10% HL801 Mehrfach-Rohrdurchführung für Rohre 8 – 52 mm

3 HL800/160 Rohrabdichtung Mit Bitumenkragen für nahtlosen Übergang zur Gebäudeabdichtung Massive Dichtlippen aus flexiblem Gummi Stabile Sicherheitsmutter aus PP Auch am Muffenende einsetzbar Entspricht DIN StabileSicherheitsmutter Bitumenkragen aus Massive Dichtlippen aus flexiblem Gummi

4 HL801 Rohrdurchführung für alle glatten Rohre mit Außendurchmesser 8 – 52 mm Bis zu 4 Leitungen gleichzeitig Dichtheit bis zu 0,6 bar geprüft Kein Durchdrehen der Gegenmutter Spätere Nutzung aller vorgesehenen Rohrdurchlässe ohne neuerlichen Mauerdurchbruch möglich – kein Stemmen! Schutz vor Beschädigung durch Schüttmaterial Material: ABS Flexible Dichtlippen Bis zu 4 Rohre/Leitungen gleichzeitig

5 HL801 Mehrfach-Rohrdurchführung Spezialelement mit 4 zylindrischen Sollbruchstellen Zur sicheren und dichten Verbindung zwischen Rohrabdichtung HL800/160 und der jeweiligen Verschraubung HL801V Flexible Dichtlippen 4 Rohrdurchlässe 8 – 52 mm

6 HL801V Durchgangsverschraubung Dichte Durchführung von Kabeln und Rohren mit einem Außendurchmesser von 8 – 52 mm Flexible Dichtlippen HL801R Reduktionsverschraubung Gewindereduzierung in Verbindung mit HL801V HL801B Blindstopfen Verschluss einer irrtümlich geöffneten Sollbruchstelle

7 HL801V Durchgangsverschraubung Erhältlich in 7 Größen Flexible Dichtlippen HL801R Reduktionsverschraubung Erhältlich in 9 Größen HL801B Blindstopfen Erhältlich in 4 Größen

8 HL800/160 am Bauwerk fixieren und in die Bauwerksabdichtung einbinden HL800/160 Rohrabdichtung

9 Die passenden Verschraubungen je nach Anzahl und Durchmesser der gewünschten Rohre/ Leitungen auswählen Sollbruchstellen öffnen HL801 Rohrdurchführung Mit Hilfe von Verschraubung und Reduktion können Rohre in jeder Größe von 8 – 52 mm dicht durch das Mauerwerk geführt werden.

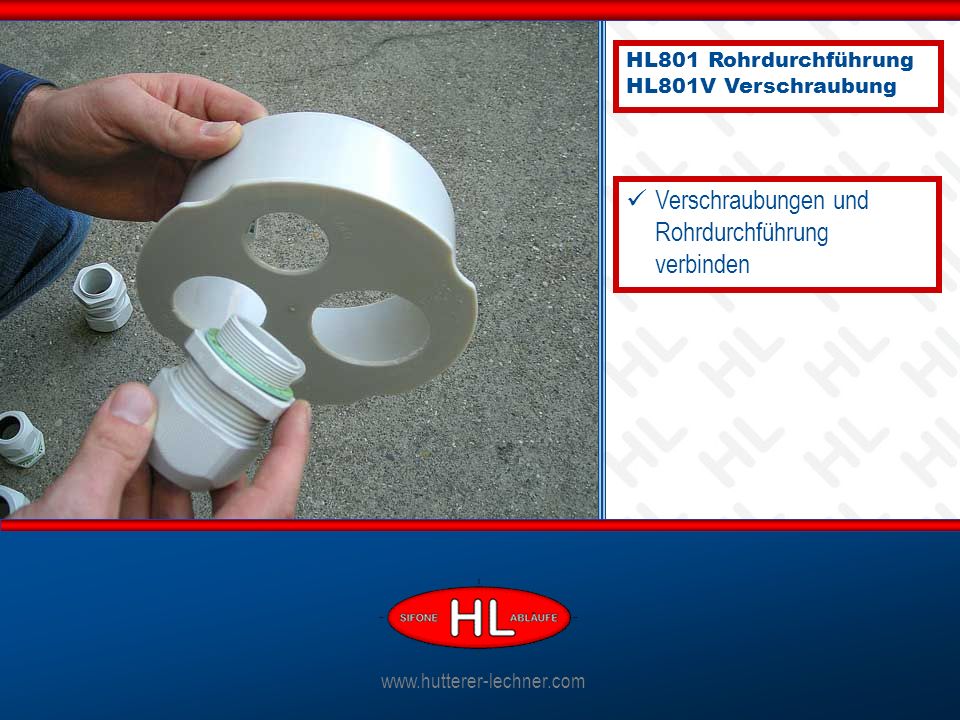

10 Verschraubungen und Rohrdurchführung verbinden HL801 Rohrdurchführung HL801V Verschraubung

11 Verschraubungen festziehen HL801 Rohrdurchführung HL801V Verschraubung

12 HL801 Rohrdurchführung mit fixierten Durchgangs- verschraubungen in die vorbereitete Rohr- abdichtung (HL800) einsetzen Sicherheitsmutter der Rohrabdichtung HL800 festziehen HL800/160 Rohrabdichtung HL801 Rohrdurchführung HL801V Verschraubungen Sicherheitsmutter der Rohrabdichtung HL800/160

13 Leitungen/Rohre durchführen Lagepositionierung festlegen Klemmmuttern der Durchgangs- verschraubungen festziehen HL800/160 Rohrabdichtung HL801 Rohrdurchführung HL801V Verschraubungen

14 Fertig! HL800/160 Rohrabdichtung HL801 Rohrdurchführung HL801V Verschraubungen
