© DIAMOND SA / 03-01 / 1 OAF Optical Attenuating Fiber Technologie.

Ähnliche Präsentationen


Präsentation zum Thema: "© DIAMOND SA / 03-01 / 1 OAF Optical Attenuating Fiber Technologie."—  Präsentation transkript:

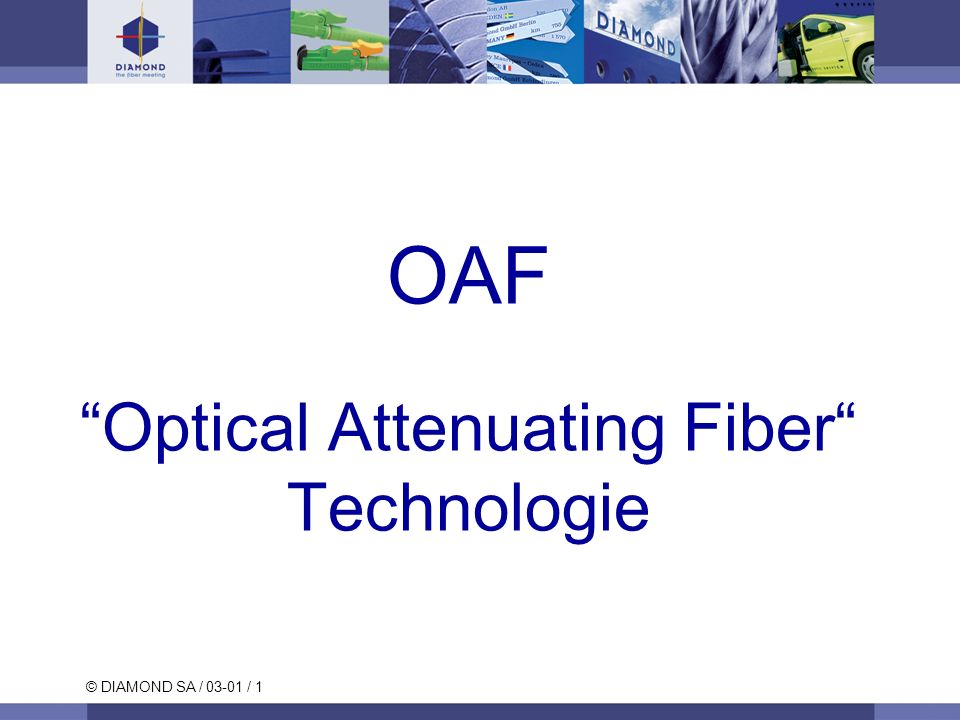

1 © DIAMOND SA / / 1 OAF Optical Attenuating Fiber Technologie

2 © DIAMOND SA / / 2 Warum werden Dämpfungsglieder in LWL-Technologie eingesetzt ? Warum ist die OAF-Technik besser als andere ? Lichtwellenleiter-Dämpfungsglieder werden für die Lichtleistungsanpassung gemäss den Systemanforderungen, durch gezielte Einschränkung der jeweiligen optischen Charakteristiken, in Glasfasernetzen eingesetzt. Folgende Vorteile werden von diesen Dämpfungsgliedern aus gedämpfter Faser erwartet: Präzise Dämpfung Bis zu einer Lichtleistung von 20 dBm einsetzbar Optimierte Dämpfung dank grosser Auswahl von nominalen Dämpfungen Beständige Dämpfung über die ganze Lebensdauer Lange Lebensdauer Kompakte, widerstandsfähige und stabile Konstruktion Einfache Installation dank 100%-iger Kompatibilität mit den Standardstecksystemen (PC oder APC) Wellenlängenunabhängige Dämpfungswerte für SM ( und nm) Folgende Fragen sind zu beantworten

3 © DIAMOND SA / / 3 Vollständige Wellenlängenunabhängigkeit Grosse Auswahl von nominalen Dämpfungen (2 bis 30dB) PC und APC Ausführungen verfügbar Entfernbare, verdrehgesicherte Ferrule für eine einfache Reinigung bessere Reproduzierbarkeit lange Lebensdauer Direkteinsatz vor dem Empfangsmodul Kompakte, widerstandsfähige und kostensparende Konstruktion OAF E-2000 TM Das feste Dämpfungsglied der E-2000 Familie verbindet die Vorteile einer Dämpfung, erzeugt durch eine dotierte Faser und die ausserordentlichen Merkmale des Steckersystems E-2000

4 © DIAMOND SA / / 4 OAF F-3000 TM Das feste Dämpfungsglied der F-3000 Familie verbindet die Vorteile einer Dämpfung, erzeugt durch eine dotierte Faser und die ausserordentlichen Merkmale des Steckersystems F-3000 Vollständige Wellenlängenunabhängigkeit Grosse Auswahl von nominalen Dämpfungen (2 bis 30dB) PC und APC Ausführungen verfügbar Entfernbare, verdrehgesicherte Ferrule für eine einfache Reinigung bessere Reproduzierbarkeit lange Lebensdauer Kompakte, widerstandsfähige und kostensparende Konstruktion Direkteinsatz vor dem Empfangsmodul

5 © DIAMOND SA / / 5 OAF SC Vollständige Wellenlängenunabhängigkeit Grosse Auswahl von nominalen Dämpfungen (2 bis 30 dB) PC und APC Ausführungen verfügbar Verdrehgesicherte Ferrule hochwertige Verbindungen bessere Reproduzierbarkeit push-pull Verbindungssystem Das feste single mode Dämpfungsglied der SC Standardfamilie

6 © DIAMOND SA / / 6 OAF FC Vollständige Wellenlängenunabhängigkeit Grosse Auswahl von nominalen Dämpfungen (2 bis 30 dB) PC und APC Ausführungen verfügbar Verdrehgesicherte Ferrule APC Ausführung mit Steckerverdrehsicherung von 2 und 2.14 mm Durchmesser verfügbar Das feste single mode Dämpfungsglied der FC Familie

7 © DIAMOND SA / / 7 OAF DIN Wellenlängenunabhängig Nur PC Ausführung verfügbar Sich frei bewegende Ferrule Grosse Auswahl von nominalen Dämpfungen (5 bis 30 dB) Das vereinfachte, feste single mode Dämpfungsglied der LSA (DIN) Standardfamilie

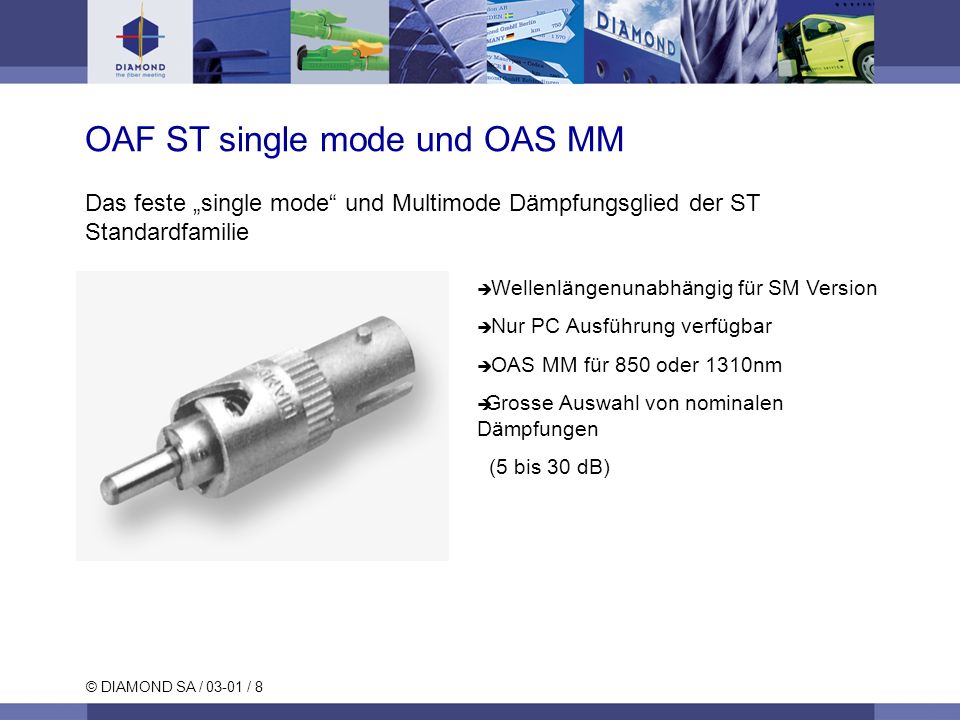

8 © DIAMOND SA / / 8 OAF ST single mode und OAS MM Das feste single mode und Multimode Dämpfungsglied der ST Standardfamilie Wellenlängenunabhängig für SM Version Nur PC Ausführung verfügbar OAS MM für 850 oder 1310nm Grosse Auswahl von nominalen Dämpfungen (5 bis 30 dB)

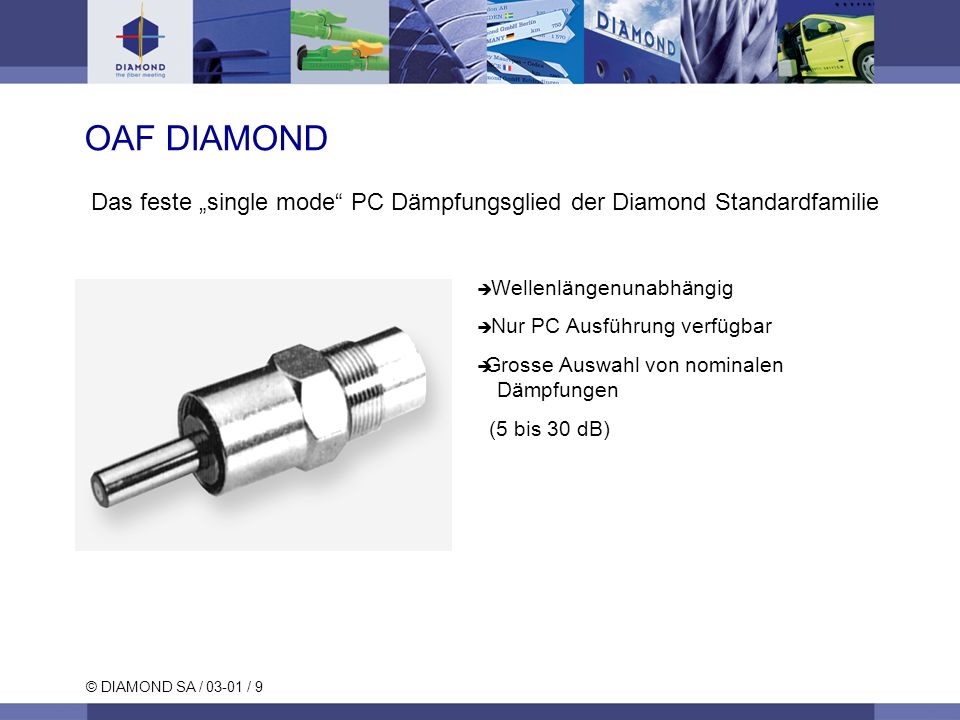

9 © DIAMOND SA / / 9 OAF DIAMOND Das feste single mode PC Dämpfungsglied der Diamond Standardfamilie Wellenlängenunabhängig Nur PC Ausführung verfügbar Grosse Auswahl von nominalen Dämpfungen (5 bis 30 dB)

10 © DIAMOND SA / / 10 OAF-PATCH Vollständige Wellenlängenunabhängigkeit Grosse Auswahl von nominalen Dämpfungen (2 bis 30dB) Sechs verschiedene Steckertypen mit PC oder APC Fertigung verfügbar Platzsparende Ausführung Keine zusätzliche Dämpfung aus modal noise Lange Lebensdauer mit besserer, steckerbezogener Reproduzierbarkeit Die feste single mode Dämpfungsleitung, die eine steckerbezogene, hochwertige Dämpfung ermöglicht
