MWM-Libero und DIG-CAD 5.0 Aufmaß Wilhelm Veenhuis MWM Software & Beratung GmbH Combahnstraße 43 53225 Bonn

Ähnliche Präsentationen


Präsentation zum Thema: "MWM-Libero und DIG-CAD 5.0 Aufmaß Wilhelm Veenhuis MWM Software & Beratung GmbH Combahnstraße 43 53225 Bonn"—  Präsentation transkript:

1 MWM-Libero und DIG-CAD 5.0 Aufmaß Wilhelm Veenhuis MWM Software & Beratung GmbH Combahnstraße Bonn

2 Das Thema Digitale Mengenermittlung aus Zeichnungen und Bildern

3 Typischer Arbeitsplatz: Links MWM-Libero Rechts DIG-CAD 5.0 Aufmaß Arbeitsplatz

4 DIG-CAD 5.0 Aufmaß

5 Aufmaßfunktionen / Bauteilinfo Aufmaß über Stück Aufmaß über Länge Aufmaß über Wandlänge Aufmaß im Dreieck Aufmaß im Rechteck Aufmaß im Trapez Aufmaß im Kreissektor Aufmaß im Parabelsegment Aufmaß im Vieleck Aufmaß von Neigungsfläche Aufmaß über Triangulation Aufmaß ableiten Bauteilinformationen

6 Die Arbeitsweise Das Bauteil durch Anklicken der Eckpunkte mit der Maus in DIG-CAD 5.0 aufmessen Zeitgleich werden die Daten in MWM-Libero prüfbar abgestellt

7 Sammelbecken MWM-Libero

8 Bauteilermittlung in der CAD

9 Darstellung in MWM-Libero

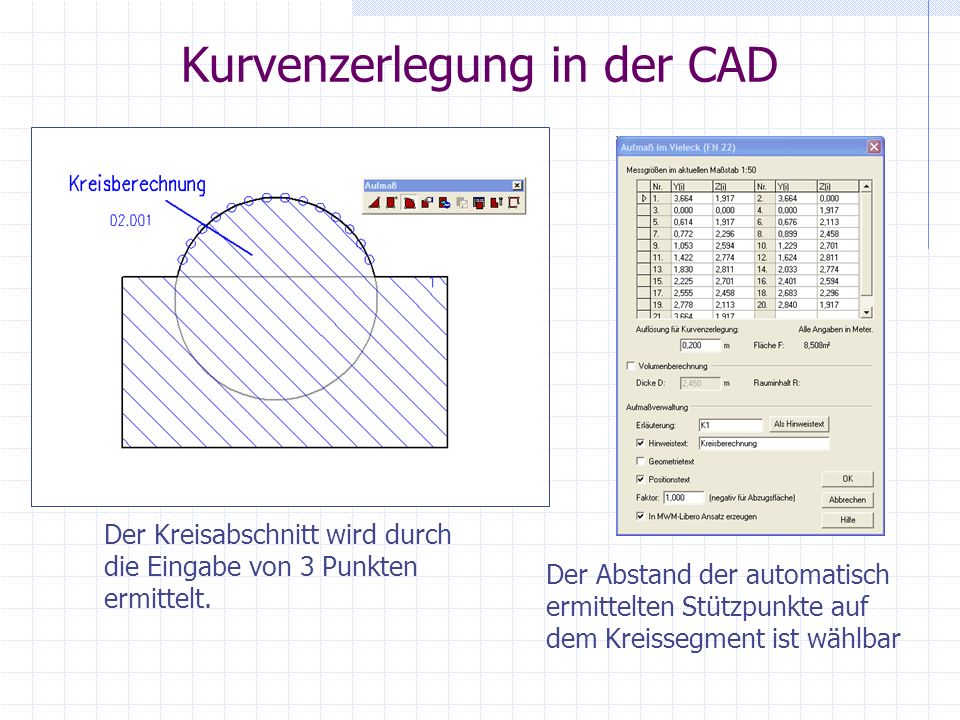

10 Kurvenzerlegung in der CAD Der Abstand der automatisch ermittelten Stützpunkte auf dem Kreissegment ist wählbar Der Kreisabschnitt wird durch die Eingabe von 3 Punkten ermittelt.

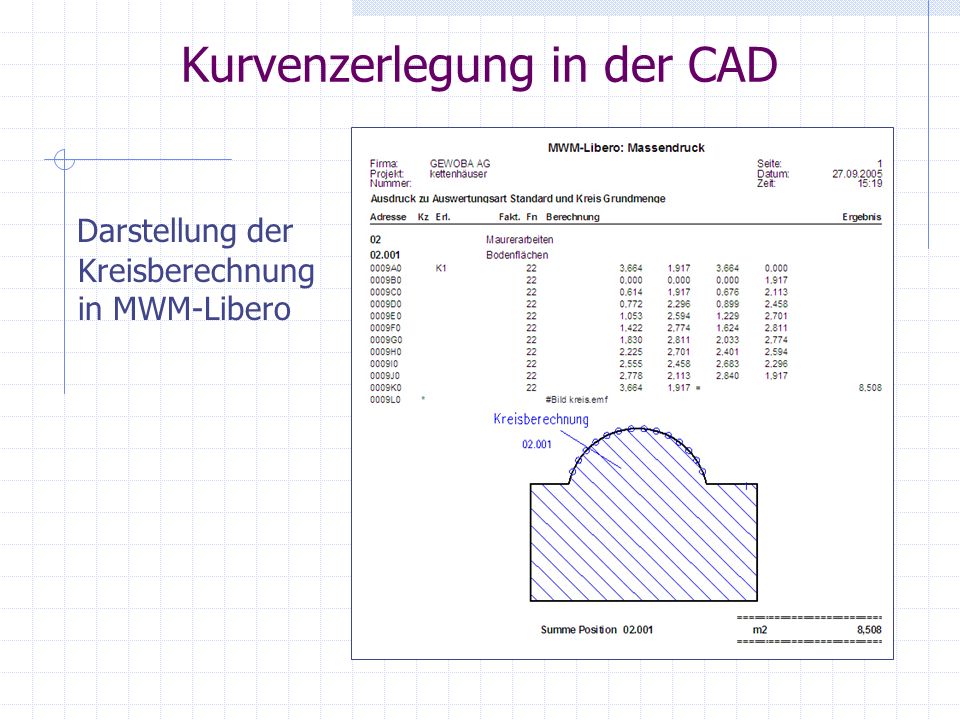

11 Kurvenzerlegung in der CAD Darstellung der Kreisberechnung in MWM-Libero

12 Aufmaße und Ebenen Aufmaße können Ebenen zugeordnet werden. Für Ebenen sind automatische Verknüpfungen zu hinterlegen (Gleiche Bauteile = Gleiche Farben, Bauteilnummerierung)

13 Verknüpfung von MWM-Libero nach DIG-CAD 5.0 Aufmaß

14 Aufmaß aus Bildern Import von JPG-, TIF- und BMP- Dateien Maßstabsbe- stimmung aus Referenzstrecke oder mittels fotogramme- trischer Ent- zerrung

15 Aufmaß aus Bildern Luftbilder (z.B. aus Google Earth) können auch die Basis für eine Aufmaßermittlung sein

16 Aufmaß aus Bildern Im linken Bild erkennen Sie die Darstellung vor der Entzerrung. Im rechten Bild wurde zuerst die fotogrammetrische Entzerrung und dann die Flächenberechnung durchgeführt

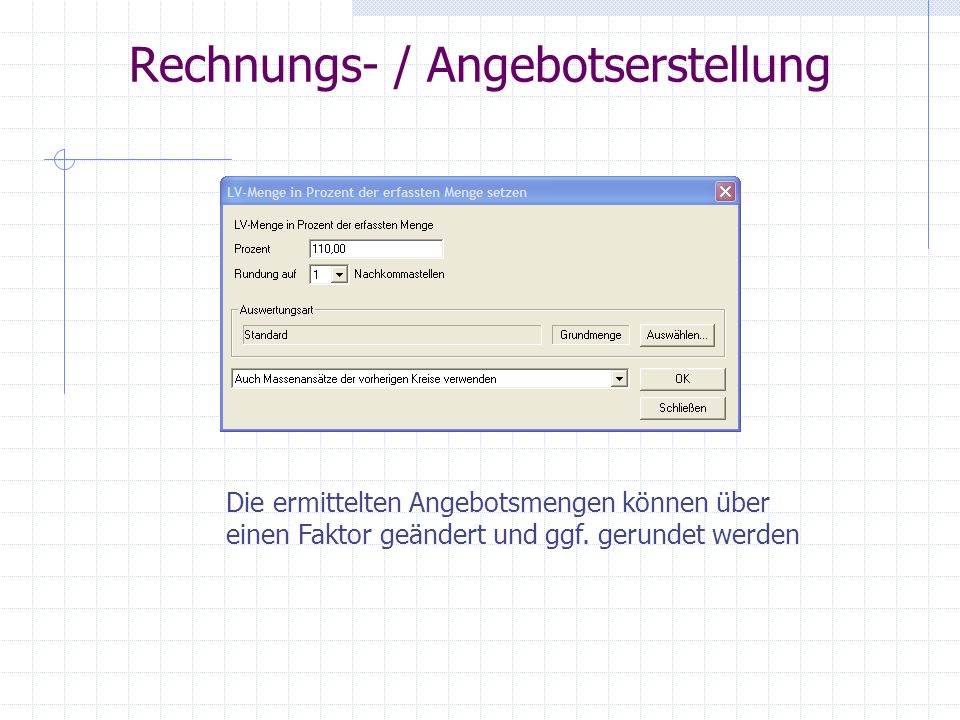

17 Rechnungs- / Angebotserstellung Die ermittelten Angebotsmengen können über einen Faktor geändert und ggf. gerundet werden

18 Die Preise DIG-CAD 5.0 Aufma߀ 796,00 DIG-CAD 5.0 Aufmaß und MWM-Libero€ 1.990,00 o.g. Paket Monatsmiete€ 99,00 Alle Preise zuzügl. der gesetzlichen Mehrwertsteuer

19 Unser Angebot Sie erhalten jeweils eine kostenlose Version MWM-Libero und DIG-CAD 5.0 Aufmaß ! Diese können Sie ausreichend kostenlos Testen

20 Mehr Infos Besuchen Sie uns im Internet: Zeitlich begrenzte Vollversionen im Download-Bereich
