1 © Walter Niederbauer – Atemschutz.org Wärmebildkamera

2 © Walter Niederbauer – Atemschutz.org WAS IST EIGENTLICH EINE „WÄRMEBILDKAMERA“? Die Wärmebildkamera ist ein Gerät, welches Wärmestrahlung, die von jedem Körper oder Medium ausgeht, sichtbar machen kann. Was man auf dem Monitor einer Wärmebildkamera sieht, ist nicht der Körper als solcher, sondern man sieht dieses Objekt auf Grund der Wärme, die von ihm ausgeht. Mit „Wärme“ ist hier jede Art von Temperatur gemeint, auch Minustemperaturen! MSA-Auer Wärmebildkamera Evolution 5200

3 © Walter Niederbauer – Atemschutz.org FUNKTIONSPRINZIP EINER WÄRMEBILDKAMERA FUNKTIONSPRINZIP EINER WÄRMEBILDKAMERA Jeder Körper und auch jedes andere Medium (Flüssigkeit, Gas) das wärmer als der absolute Nullpunkt (-273°C) ist, gibt auf Grund seines Wärmezustands Infrarotstrahlung ab. Eine Wärmebildkamera (WBK) kann diese Infrarotstrahlung aufnehmen und als Bild auf dem Monitor darstellen. Dräger Kamera Talisman Elite Lite

4 © Walter Niederbauer – Atemschutz.org VERGLEICH NORMALBILD - WÄRMEBILDKAMERABILD VERGLEICH NORMALBILD - WÄRMEBILDKAMERABILD „Normal“ sichtbares Bild Die selbe Stelle als Wärme- oder Infrarot-Bild

5 © Walter Niederbauer – Atemschutz.org INFRAROTSTRAHLUNG Infrarotstrahlung ist, genauso wie Rundfunk- und Fernsehwellen, Mikrowellen, Röntgenstrahlung, Gamma(γ-)strahlung… eine elektromagnetische Wellenstrahlung. Sichtbares Licht Infrarot-Strahlung UV-Strahlung Radio- u. Fernsehwellen γ -Str. Mikrowellen Wellenlänge Die verschiedenen elektromagneti- schen Strahlen unterscheiden sich in der Wellenlänge

6 © Walter Niederbauer – Atemschutz.org UNTERSCHIED SICHTBARES LICHT - INFRAROTSTRAHLUNG Die Wellenlänge des sichtbaren Lichts ist etwas kürzer als IR-Strahlung und kann Rauch nicht durchdringen Infrarotstrahlung durchdringt Rauch dagegen problemlos, kann aber vom Menschen ohne Hilfsmittel (z. B. einer WBK) nicht erkannt werden.

7 © Walter Niederbauer – Atemschutz.org VERGLEICH WÄRMEBILDKAMERA - NACHTSICHTGERÄT Eine WBK ist kein „besseres Nachtsichtgerät“. Nachtsichtgeräte verstärken vorhandenes Licht und werden daher oft auch als Restlichtverstärker bezeichnet. Nachtsichtgeräte werden von Licht geblendet, WBK´s nicht Ein Farbmuster auf einem Hemd (oder Fell) ohne Temperaturunterschied wäre im Wärme -Bild nicht erkennbar Typisches Bild eines Nachtsichtgeräts

8 © Walter Niederbauer – Atemschutz.org VERWENDUNGSMÖGLICHKEITEN DER WBK BEI DER FEUERWEHR VERWENDUNGSMÖGLICHKEITEN DER WBK BEI DER FEUERWEHR „Durchblick“ auch durch starken Rauch, z. B. zur Personensuche in verqualmten Räumen Suchen von versteckten / kleinen Brandnestern Suchen von Personen im Freien in der Nacht Suchen von Körperteilen Kontrollieren der Temperatur von z. B. Gasflaschen Erkennen von (exothermen) chemischen Reaktionen Erkennen von Gefahrstoff-Schlieren auf Gewässern Erkennen der Füllhöhe in einem Behälter Erkennen der Austrittsstelle von Gasen Erkennen von Löscherfolg Erkennen von Gaswolken ….

9 © Walter Niederbauer – Atemschutz.org DAS BILD EINER WÄRMEBILDKAMERA DAS BILD EINER WÄRMEBILDKAMERA Unterschiedliche Temperaturen werden im Bild der Wärmebildkamera in unterschiedlichen Grau- oder Farbabstufungen dargestellt. Heller abgebildete Objekte sind (in der Regel) wärmer als dunklere. Je größer der Kontrast, desto größer der Temperaturunterschied

10 © Walter Niederbauer – Atemschutz.org DAS BILD EINER WÄRMEBILDKAMERA DAS BILD EINER WÄRMEBILDKAMERA Frühere Geräte waren Röhrenkameras mit „rundem“, recht unscharfen Bild. Röhrenkamera-Bild BST- oder Mikrobolometerkamera-Bild Moderne Kameras arbeiten nach der BST (Barium-Strontium-Titanat) oder Mikrobolometer-Technologie mit besserem Bild

11 © Walter Niederbauer – Atemschutz.org EINGEFÄRBTE BILDDARSTELLUNG EINER MODERNEN WÄRMEBILDKAMERA Neuere Kameras können be- stimmte Bereiche elektronisch einfärben. Die farbigen Bereiche kommen deshalb nicht von einer rotgelben Jacke … sondern kennzeichnen z. B. besonders warme / heiße Regionen im Bild. Die Darstellungen (welche Farben) sind teilweise vom Benutzer anpassbar Monitoranzeige einer Argus 3 (Rosenbauer)

12 © Walter Niederbauer – Atemschutz.org EINGEFÄRBTE BILDDARSTELLUNG EINER MODERNEN WÄRMEBILDKAMERA Inzwischen ist, wie hier zu sehen, auch die Darstellung in mehreren (vielen) Farben möglich. Diese Falschfarbendarstellung (Dräger „Gefahrgutmodus“) kann geringfügige Temperaturunterschiede eventuell besser anzeigen. Monitoranzeige einer Argus 3 (Rosenbauer)

13 © Walter Niederbauer – Atemschutz.org DAS BILD EINER WÄRMEBILDKAMERA DAS BILD EINER WÄRMEBILDKAMERA Bei den neueren Kameras können heiße Flächen wie gesehen farbig dargestellt werden. Einige Kameras stellen zur besseren Erkennbarkeit besonders heiße Flächen mit einem umgebenden dunkleren Ring dar („Ringbildungseffekt“) um den Kontrast zu erhöhen. Bild: Bullard

14 © Walter Niederbauer – Atemschutz.org DAS BILD EINER WÄRMEBILDKAMERA DAS BILD EINER WÄRMEBILDKAMERA Wieder andere Kameras stellen, besonders wenn die Temperaturunter- schiede noch nicht so gravierend sind, verhältnismäßig warme Bereiche in einer ganz anderen Farbe (z. B. blau) dar.

15 © Walter Niederbauer – Atemschutz.org DAS BILD EINER WÄRMEBILDKAMERA DAS BILD EINER WÄRMEBILDKAMERA Sowohl Gegenstände, (Schrank, Tisch, Stuhl, Gasflaschen, Leitungen...), als auch z. B. Rauch werden immer im (Temperatur-) Verhältnis zu ihrer Umgebung dargestellt. Beispiel: Ist die Umgebung 20°C warm, werden Gegenstände mit etwa 50°C Ist die Umgebung durch ein Feuer z. B. 300°C warm, werden die gleichen Gegenstände heller, da wärmer, dargestellt. dunkler, da kälter als die Umgebung angezeigt. Für alle Wärmebildkameras gilt:

16 © Walter Niederbauer – Atemschutz.org DAS BILD EINER WÄRMEBILDKAMERA DAS BILD EINER WÄRMEBILDKAMERA „Normales“ WBK Bild: Person ist heller, da wärmer als die (winterliche) Umgebung Aber Achtung! In bestimmten Modi kann es genau anders herum sein: Bild einer Dräger UCF 9000 im „Freilandmodus“ (MSA: „BH = Black hot“): je dunkler desto wärmer

17 © Walter Niederbauer – Atemschutz.org DAS BILD EINER WÄRMEBILDKAMERA DAS BILD EINER WÄRMEBILDKAMERA Im invers dargestellten „Freilandmodus“ kann es leichter sein Personen zu erkennen

18 © Walter Niederbauer – Atemschutz.org DAS BILD EINER WÄRMEBILDKAMERA DAS BILD EINER WÄRMEBILDKAMERA Mit dem Vielfarbmodus kann es manchmal einfacher sein etwas zu erkennen bzw. richtig zu deuten. Wie würden Sie die Bilder interpretieren? Bild: wbk-einsatz.de Deutung: Linkes Fass leer, Mitte halbvoll, rechts voll Deutung: Linkes Fass leer, Mitte halbvoll, rechts halbvoll + Gas /Dampf

19 © Walter Niederbauer – Atemschutz.org DAS BILD EINER WÄRMEBILDKAMERA DAS BILD EINER WÄRMEBILDKAMERA Bild: wbk-einsatz.de Mit dem Vielfarbmodus kann es manchmal einfacher sein etwas zu erkennen bzw. richtig zu deuten. Saß in dem Auto ein Beifahrer? Die Sitzheizung ist bei beiden Sitzen an, am Beifahrersitz ist auch die Kopfstütze grün und die hat keine Sitzheizung…

20 © Walter Niederbauer – Atemschutz.org DAS BILD EINER WÄRMEBILDKAMERA DAS BILD EINER WÄRMEBILDKAMERA Nicht immer ist der Vollfarbmodus die beste Wahl Bild: wbk-einsatz.de

21 © Walter Niederbauer – Atemschutz.org DAS BILD EINER WÄRMEBILDKAMERA DAS BILD EINER WÄRMEBILDKAMERA Die Person ist auf beiden Bildern die selbe, mit der selben Bekleidung, aber unterschiedlicher Umgebungstemperatur! Man muß sich bewußt sein, wonach man sucht. Am besten sucht man (auch) nach der Form, nicht nur ausschließlich nach einem dunklen oder hellen Fleck! Wie wird ein menschlicher Körper von einer Wärmebildkamera angezeigt?

22 © Walter Niederbauer – Atemschutz.org DAS BILD EINER WÄRMEBILDKAMERA DAS BILD EINER WÄRMEBILDKAMERA Abdruck auf einem Autositz: saß hier ein Mensch? Bild: wbk-einsatz.de An der Form kann man erkennen: es war nur ein Handtuch!

23 © Walter Niederbauer – Atemschutz.org DAS BILD EINER WÄRMEBILDKAMERA DAS BILD EINER WÄRMEBILDKAMERA Viele moderne Kameras können neben dem eigentlichen Wärme- Bild auch schon ein ungefähres Maß der Temperatur (z. B. 30°C warm) anzeigen. Monitoranzeige einer Argus 3 (Rosenbauer) Hier im Bild die Temperatur als Zahlenwert (hier in Fahrenheit, kann aber auch in °C angezeigt werden)

24 © Walter Niederbauer – Atemschutz.org DAS BILD EINER WÄRMEBILDKAMERA DAS BILD EINER WÄRMEBILDKAMERA Andere Möglichkeit der Temperaturanzeige: Ein Thermometer an der Seite. Die Temperatur wird in der Regel in der Mitte des Bildes (Markierung) abgenommen Je weiter man von einem Objekt entfernt ist, desto ungenauer wird die Temperatur angezeigt!

25 © Walter Niederbauer – Atemschutz.org DAS BILD EINER WÄRMEBILDKAMERA DAS BILD EINER WÄRMEBILDKAMERA Bild: wbk-einsatz.de Auch tagsüber kann es vorteilhaft sein eine WBK zu benutzen …

26 © Walter Niederbauer – Atemschutz.org DAS BILD EINER WÄRMEBILDKAMERA DAS BILD EINER WÄRMEBILDKAMERA Auch tagsüber kann es vorteilhaft sein eine WBK zu benutzen … Bild: wbk-einsatz.de

27 © Walter Niederbauer – Atemschutz.org GRENZEN DER WBK: WASSER GRENZEN DER WBK: WASSER IR-Strahlung kann Wasser nicht durchdringen, sie wird verschluckt! Wärmbildkameras sind nicht nur einfach nützlich, sie haben leider auch Grenzen

28 © Walter Niederbauer – Atemschutz.org GRENZEN DER WBK GRENZEN DER WBK Aber: Personen oder Gegenstände, die an der Wasseroberfläche schwimmen sind mit der WBK sichtbar Tip: Zum Absuchen von relativ ebenen Fläche beispielsweise bei der Per- sonensuche im Wasser oder auf einem Feld einen erhöhten Standpunkt wählen (z. B. DLK)

29 © Walter Niederbauer – Atemschutz.org GRENZEN DER WBK GRENZEN DER WBK Chemikalien in Gewässern können sichtbar sein. Voraussetzung: Sie sind nicht wasserlöslich Bild: Bullard

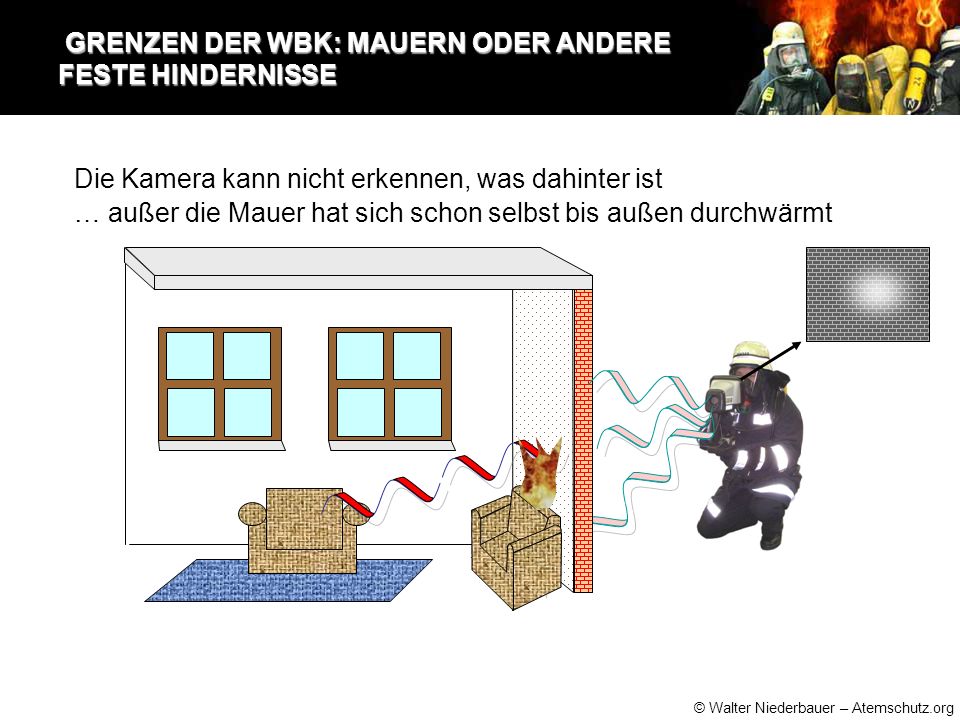

30 © Walter Niederbauer – Atemschutz.org GRENZEN DER WBK: MAUERN ODER ANDERE FESTE HINDERNISSE GRENZEN DER WBK: MAUERN ODER ANDERE FESTE HINDERNISSE Die Kamera kann nicht erkennen, was dahinter ist … außer die Mauer hat sich schon selbst bis außen durchwärmt

31 © Walter Niederbauer – Atemschutz.org GRENZEN DER WBK: GLAS GRENZEN DER WBK: GLAS Glas ist für IR-Strahlung undurchsichtig! Sie wird vom Glas nur gespiegelt

32 © Walter Niederbauer – Atemschutz.org GRENZEN DER WBK: GLAS GRENZEN DER WBK: GLAS Glas ist für IR-Strahlung undurchsichtig! Sie wird vom Glas nur gespiegelt Realbild, keine Personen sichtbar WBK-Bild, wir spiegeln uns

33 © Walter Niederbauer – Atemschutz.org GRENZEN DER WBK: GLAS GRENZEN DER WBK: GLAS Auch andere glatte Flächen, z. B. Metalltüren oder Blechbehälter können spiegeln. ●Um zu erkennen ob es sich um eine Spiegelung handelt, nachschauen ob es unter einem anderen Winkel noch genauso aussieht! ●Achtung: Spiegelungen sind nicht auf absolut glatte Oberflächen beschränkt. ?

34 © Walter Niederbauer – Atemschutz.org GRENZEN DER WBK: GLAS GRENZEN DER WBK: GLAS Neben Spiegelungen gibt es auch andere Störeinflüsse Wasserdampf, CO 2 und manche anderen Gase Diese können das Bild der Wärmebildkamera stören, da die Moleküle der Gase die Wärmestrahlung absorbieren oder reflektieren können. Rußpartikel Rußflocken können Wärmestrahlen absorbieren (aufnehmen) und ergeben dann ein genauso falsches Bild der Lage

35 © Walter Niederbauer – Atemschutz.org GRENZEN DER WBK: GLAS GRENZEN DER WBK: GLAS Die Füllhöhe, aber auch exotherme chemische Reaktionen in einem Tank / Fass / Behälter / Waggon etc. können sichtbar gemacht werden. Erkennen auch aus großer Entfernung = Sicherheit Erkennen ist allerdings nur möglich, wenn der Behälter nicht isoliert ist!

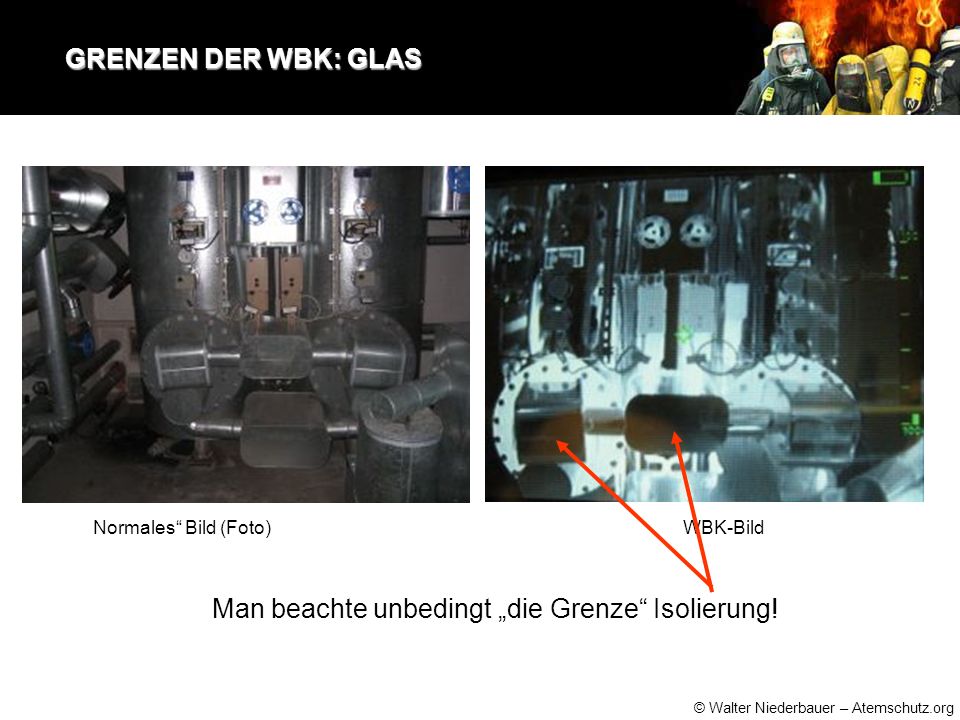

36 © Walter Niederbauer – Atemschutz.org GRENZEN DER WBK: GLAS GRENZEN DER WBK: GLAS Man beachte unbedingt „die Grenze“ Isolierung! Normales“ Bild (Foto) WBK-Bild

37 © Walter Niederbauer – Atemschutz.org TECHNISCHE HINWEISE: „FEUERWEHRMODUS“ TECHNISCHE HINWEISE: „FEUERWEHRMODUS“ Viele Kameras verfügen über das automatische Umschalten in einen höheren (unempfindlicheren) Bereich, wenn die dargestellte Temperatur (=IR-Energie) zu hoch wird. Dies wird auch „Feuerwehrmodus“ genannt Wann die Kameras umschalten, ist von Hersteller zu Hersteller und von Modell zu Modell unterschiedlich Beispiel Evolution 4000: Rotfärbung der Hitzepunkte im Normalmodus bei Temperaturen ab 200°C bzw. im erweiterten Modus ab 600°C Müßte die Kamera mehr als 10% der Bildschirmfläche rot darstellen, schaltet die Kamera automatisch um

38 © Walter Niederbauer – Atemschutz.org TECHNISCHE HINWEISE: „FEUERWEHRMODUS“ TECHNISCHE HINWEISE: „FEUERWEHRMODUS“ „Empfindlicher“ Normal- Modus „Unempfindlicher“ Feuerwehr- Modus

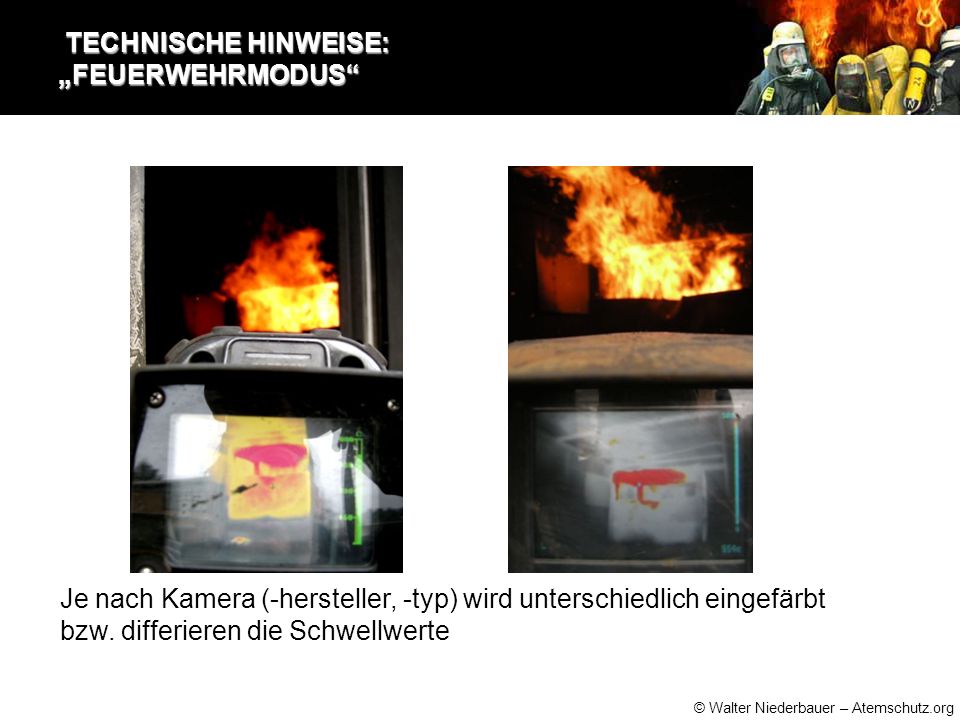

39 © Walter Niederbauer – Atemschutz.org TECHNISCHE HINWEISE: „FEUERWEHRMODUS“ TECHNISCHE HINWEISE: „FEUERWEHRMODUS“ Je nach Kamera (-hersteller, -typ) wird unterschiedlich eingefärbt bzw. differieren die Schwellwerte

40 © Walter Niederbauer – Atemschutz.org TECHNISCHE HINWEISE: „FEUERWEHRMODUS“ TECHNISCHE HINWEISE: „FEUERWEHRMODUS“ Auch manuell verschieden einstellbare Modi können unterschiedliche Darstellungen erzeugen Personensuchmodus: die Auflösung ist für die kühleren Bereiche optimiert, die heißen Bereiche werden als eine heiße Fläche dargestellt Feuermodus: die heißen Bereiche werden feiner aufgelöst Bilder: Dräger

41 © Walter Niederbauer – Atemschutz.org TECHNISCHE HINWEISE: „Thermal Scan“ TECHNISCHE HINWEISE: „Thermal Scan“ Der Thermalscan ist eine vom Anwender einstellbare Schwelle ab welcher warme Stellen angezeigt werden (im Gegensatz zu den Schwellen die zum automatischen Umschalten führen). Bild: Dräger

42 © Walter Niederbauer – Atemschutz.org TECHNISCHE HINWEISE: AKKUSTANDZEIT TECHNISCHE HINWEISE: AKKUSTANDZEIT Beispiel der Auer Evolution 4000 / 5000: Kameratemperatur Akkulaufzeit 80 °C > 30 min 120 °C > 10 min 260 °C > 5 min - 30 °C > 40 min - 40 °C > 25 min Die Temperatur der Kamera ist abhängig von der Umgebungstemperatur, ergibt sich aber auch aus der eigenen Betriebstemperatur. Wird die Temperatur zu hoch, schaltet sich die Kamera ab, kann aber nach dem Abkühlen wieder normal weiter betrieben werden. Eigentemperaturder Kamera Die Zeit, wie lange der Akku hält, ist neben dessen Füllgrad beim Einschalten auch von der Eigentemperatur der Kamera abhängig.  

43 © Walter Niederbauer – Atemschutz.org TECHNISCHE HINWEISE: AKKUSTANDZEIT TECHNISCHE HINWEISE: AKKUSTANDZEIT Einige Kameras zeigen die Überhitzung an (bevor sie abschalten) Bild: Dräger

44 © Walter Niederbauer – Atemschutz.org VORGEHEN IM BRANDFALL: „WÜRFELBLICK“ VORGEHEN IM BRANDFALL: „WÜRFELBLICK“ Das Gehen mit vor den Augen gehaltener Wärmebildkamera kann zu Unfällen führen, da man nicht sieht, was direkt vor einem ist. Dagegen und um möglichst alles in einem Raum zu erkennen, wendet man den so genannten Würfelblick an:

45 © Walter Niederbauer – Atemschutz.org VORGEHEN IM BRANDFALL VORGEHEN IM BRANDFALL Nach vorne und oben: Heißer Brandrauch, herunterhängende, unter Strom stehende Kabel Nach links: Erfassen der Fluchtwege, Erfassen von Fenster / Türen Nach hinten (zurück): Kontrolle des Rückzugswegs Nach rechts: Erfassen der Fluchtwege, Erfassen von Fenster / Türen Nach unten: Erkennen von Hindernissen Identifizieren von Personen, Lokalisieren von Abgründen … Aber Achtung! Die WBK ersetzt keine Rückzugswegsicherung!

46 © Walter Niederbauer – Atemschutz.org VORGEHEN IM BRANDFALL: „WÜRFELBLICKE“ VORGEHEN IM BRANDFALL: „WÜRFELBLICKE“

47 © Walter Niederbauer – Atemschutz.org VORGEHEN IM BRANDFALL VORGEHEN IM BRANDFALL Löschen bzw. Kontrollieren des Löscherfolgs Falls helle Flächen bei der Wasseraufgabe dunkler werden, deutet das auf einen Löscherfolg, sonst nicht. Wichtig ist aber auch zu kontrollieren ob die dunklen Flecken dunkel bleiben! Bild Bullard

48 © Walter Niederbauer – Atemschutz.org INNOVATIONEN Funkübertragungseinrichtungen

49 © Walter Niederbauer – Atemschutz.org INNOVATIONEN ●Sehr hohe Temperaturauflösung (0,035°) ●Insgesamt sehr viel besseres Bild ●Farbige Darstellung der Hitzezonen ●Direkte Temperaturanzeige ●Übertragungsmöglichkeit nach außen ●Möglichkeit Bilder (Videos) aufzunehmen und zu speichern In den letzten Jahren hat sich auf dem WBK-markt sehr viel getan. Z. B. :

50 © Walter Niederbauer – Atemschutz.org INNOVATIONEN ●Standbildfunktion: Ein Bild kann geschossen und sofort vor Ort betrachtet werden z. B. aus dem sicheren Bereich heraus „um die Ecke“ Bild: Dräger

51 © Walter Niederbauer – Atemschutz.org INNOVATIONEN ●Damit kann dem weiteren Mann im Trupp ohne Sicht auf den Monitor etwas angedeutet werden (wo er hinspritzen soll, wo etwas bestimmtes zu sehen ist, wo sich die heißeste Stelle befindet, …) Eingebauter Laserpointer Bild: Dräger

52 © Walter Niederbauer – Atemschutz.org INNOVATIONEN ●Digitaler Zoom ●Breitbild ●automatische Anpassung des Monitorbildes an die Umgebungshelligkeit ●ATEX-Zulassung (wichtig beim Gefahrguteinsatz) ●eingebaute Normalbildvideokamera als Erweiterung der Einsatz- möglichkeit z. B. um echte Bilder im Gefahrguteinsatz vor Ort aufzunehmen und außerhalb des Gefahrenbereichs (auf der WBK!) herzuzeigen… Eine der wichtigsten Neuerungen ist auch die Verkleinerung (= Gewichts- ersparnis) der Kameras. Die Bedienknöpfe sollten aber auch mit Handschuhen noch bedienbar bleiben!

53 © Walter Niederbauer – Atemschutz.org INNOVATIONEN

54 INNOVATIONEN

55 INNOVATIONEN In den Helm ein- bzw. angebaute Helm-Wärmebildkameras sind bereits auf dem Markt. Vorteil: Man hat die Hände frei und Das Bild ist ständig vor dem Auge Nachteile: Gewicht des Helms Sicht mit Atemschutzmaske? Normale Sicht wird eingeschränkt Größe des Helms incl. Kamera…

56 © Walter Niederbauer – Atemschutz.org INNOVATIONEN Die Hersteller bieten inzwischen sehr viele unterschiedliche Ausstattungsmöglichkeiten und -optionen an. Dies macht die Kameras nicht unbedingt einfacher in der Bedienung Man sollte sich überlegen: Was ist für mich wirklich notwendig? Brauchen wir alle Features? Können wir die Kamera dann noch einfach bedienen? Was kostet es (mehr)? Rosenbauer Argus

57 © Walter Niederbauer – Atemschutz.org NUTZEN DER WÄRMEBILDKAMERAS NUTZEN DER WÄRMEBILDKAMERAS

58 © Walter Niederbauer – Atemschutz.org NUTZEN DER WÄRMEBILDKAMERAS NUTZEN DER WÄRMEBILDKAMERAS Ohne Wärmebildkamera wurde in 60% das Opfer nicht gefunden in 30% der Weg nach außen nicht mehr gefunden?!? Mit Wärmebildkamera wurde die Zeit bis zum Fund der Opfer um 75% verkürzt Bei vielen Einsätzen hat sich die Technik auch bei uns schon bewährt. Auch ohne Menschenrettungseinsatz spart die WBK in vielen Fällen Sehr viel Zeit Viele Ressourcen Sehr viel Geld Aber sie muß geübt werden, OBWOHL sie so einfach zu bedienen ist!  Bei einer Untersuchung im Jahr 1999 wurde festgestellt:

59 © Walter Niederbauer – Atemschutz.org NUTZEN DER WÄRMEBILDKAMERAS NUTZEN DER WÄRMEBILDKAMERAS Brennt es hinter dieser warmen Tür? Das Bild einer WBK erfordert es anders zu denken als wir es (vom normal sichtbaren Bild her) gewohnt sind, da immer nur Wärmeverhältnisse zueinander abgebildet werden.

60 © Walter Niederbauer – Atemschutz.org KRITERIEN ZUR ANSCHAFFUNG EINER WBK KRITERIEN ZUR ANSCHAFFUNG EINER WBK WBK´s sollten nach dem derzeitigen Stand der Technik: Robust sein Möglichst leicht Ein gutes, scharfes Bild liefern Temperaturunempfindliche Kamerafunktionen bieten Große Temperaturauflösung Einen großen Griff haben Möglichst wenige Schalter und Knöpfe (dafür aber große) besitzen. Leistungsfähige Akkus beinhalten Bei Übertragungsmöglichkeit nach außen Postzulassung Evtl. ein Fernthermometer integrieren
