© 2010 IBM Corporation V5000 – die ideale Konsolierungsplattform für Entry/Midrange Class Storage Brigitte Stolz, IBM System Storage Platform Januar 2015.

Ähnliche Präsentationen


Präsentation zum Thema: "© 2010 IBM Corporation V5000 – die ideale Konsolierungsplattform für Entry/Midrange Class Storage Brigitte Stolz, IBM System Storage Platform Januar 2015."—  Präsentation transkript:

1 © 2010 IBM Corporation V5000 – die ideale Konsolierungsplattform für Entry/Midrange Class Storage Brigitte Stolz, IBM System Storage Platform Januar 2015 Version 1 1

2 © 2015 IBM Corporation Agenda  Einführung von Speichervirtualisierung bis hin zu Software Defined Storage  Vorstellung IBM Storwize V5000 inkl. Nutzendarstellung  IBM Storwize V5000 als ideale Konsolidierungsplattform für Entry/Midrange Storage  Sales Informationen  Vergleich mit DS3500 und anderen Plattensystemen 2

3 © 2015 IBM Corporation Exkurs IBM Smarter Storage – Einführung von Speichervirtualisierung The IBM Storage Hypervisor

4 © 2015 IBM Corporation Exkurs IBM Smarter Storage – weitere Optimierungen IBM EasyTier

5 © 2015 IBM Corporation T2 Exkurs IBM Smarter Storage – der Weg zu SDS mit VSC for Storwize IBM Storwize as a Platform Software Defined

6 © 2015 IBM Corporation Exkurs IBM Smarter Storage – Weniger Speichern mit RTC T2 FREE IBM Real-Time Compression - Nur für SVC und V7k

7 © 2015 IBM Corporation Agenda  Einführung von Speichervirtualisierung bis hin zu Software Defined Storage  Vorstellung IBM Storwize V5000 inkl. Nutzendarstellung  IBM Storwize V5000 als ideale Konsolidierungsplattform für Entry/Midrange Storage  Sales Informationen  Vergleich mit DS3500 und anderen Plattensystemen 7

8 © 2015 IBM Corporation8 IBM Systems IBM Storwize V5000 Disk System Überragende Vorteile mit größerer Flexibilität – ideal für mittelständische Unternehmen Übersicht Die IBM Storwize-Familie hilft Unternehmen dabei, mit ihren Daten eine bessere Wertschöpfung zu erzielen, indem die neuen, erfolgskritischen Workloads unterstützt werden. Systeme der Storwize-Familie kommen mit massivem Datenvolumen für mobile und Social-Media-Anwendungen zurecht, ermöglichen rasche und flexible Implementierungen von Cloud-Diensten und liefern die erforderliche Leistung und Skalierbarkeit für den Einsatz neuester Analysetechnologien. Highlights  Vereinfachen Sie die Speicherverwaltung mit einer hochmodernen, grafischen Benutzeroberfläche  Passen Sie Ihr Speichersystem mit flexiblen Softwareoptionen bequem Ihren sich ändernden Anforderungen an  Steigern Sie mit nur 5 Prozent Flash-Speicher und optionaler IBM ® Easy Tier Technologie die Performance Ihrer Anwendungen um das bis zu Dreifache 1  Konsolidieren Sie Ihre bestehende Speicher-Infrastruktur mittels der optionalen externen Virtualisierung der IBM Storwize V5000 und nutzen Sie deren erweiterten Funktionen  Erhöhen Sie die Speicherutilisierung mit dem leistungsstarken IBM Thin Provisioning  Schützen Sie Ihre Daten mittels Spiegelung und behalten Sie dabei die Kosten im Griff dank der innovativen Bridgeworks SANrockIT Netzwerk-Optimierung 1 IBM Labormessungen – August 2010.

9 © 2015 IBM Corporation IBM Storwize V Details 9  Enclosures mit bis zu zwölf (12) LFF (3.5”) oder vierundzwanzig (24) SFF (2.5”) Laufwerken in 2U  Control Enclosure: Dual active-active Controller und Laufwerke –16 GB Cache (8 GB pro Canister) standardmäßig; 32 GB Cache mit 2-Way-System-Clusterung –1Gb iSCSI, 6 Gb SAS und 8 Gb FC oder 10Gb iSCSI/FCoE Host Ports standardmäßig  Expansion Enclosure: –Bis zu 19 expansion enclosures –Bis zu 480 SFF oder 240 LFF Laufwerke für bis zu 1.44 PB Kapazität –Bis zu 2.88 PB Kapazität mit 2-Way-System-Clusterung  RAID levels 0, 1, 5, 6, und 10  Redundante, hot-swappable Komponenten (z.B. Stromversorgung, Lüfter)  Optionale Software: Easy Tier, External Virtualization, Remote Mirroring (über FC, FCoE und IP – Ethernet) und FlashCopy  Storwize V5000 Modelle sind mit ein- oder dreijähriger Wartung erhältlich: Modelle mit Type 2077: 1 Jahr Wartung; Modelle mit Type 2078: 3 Jahre Wartung

10 © 2015 IBM Corporation IBM Storwize V5000: Laufwerksoptionen 10  Small Form Factor 2.5-inch Laufwerke: –146 GB, 300 GB, k rpm –600 GB, 900 GB, 1.2 TB, k rpm –1 7.2k rpm SAS Nearline  Large Form Factor 3.5-inch Laufwerke: –300 GB, k rpm* –900 GB, 1.2 TB k rpm* –2 TB, 3 TB, 4 TB, 6 7.2k rpm  SSD 2.5-inch Laufwerke: –200 GB, 400 GB und 800 GB  Beliebiges Mischen von HDDS und SSDs  Große Skalierfähigkeit: bis zu 2.88PB (two-way clustering)

11 © 2015 IBM Corporation V5000 Effizienz und Sicherheit 11 Thin provisioning Vorteil: Speicher- kapazitäten dann kaufen, wenn sie wirklich benötigt werden Datenmigration Dynamic growth IBM Easy Tier ® flash storage management Vorteil: Performance- Optimierung zu deutlich niegrigeren Kosten, automatisches Re-Balancing Volume MDisk Target SVC MDisk Source Vorteil: Speicher online transparent verschieben zwischen allen Speichersystemen Datenspiegelung Vorteil: Synchron auf Metro- und asynchron auf Global-Distanzen Daten konsistent spiegeln Flash Copy Vorteil: Augenblicklich Kopien erstellen und Speicherplatz effizient nutzen

12 © 2015 IBM Corporation Agenda  Einführung von Speichervirtualisierung bis hin zu Software Defined Storage  Vorstellung IBM Storwize V5000 inkl. Nutzendarstellung  IBM Storwize V5000 als ideale Konsolidierungsplattform für Entry/Midrange Storage  Sales Informationen  Vergleich mit DS3500 und anderen Plattensystemen 12

13 © 2015 IBM Corporation IBM Storwize V5000: ideal für Ihre Speicherkonsolidierungsprojekte 13 Preisgekrönte Bedienfreundlichkeit Klein starten und wachsen (Scale-up) Konsolidierung von IBM & nicht-IBM Storage Eingebaute Analytics Schnell und flexibel zu implementieren Kauf von weniger Storage Flash-optimiert

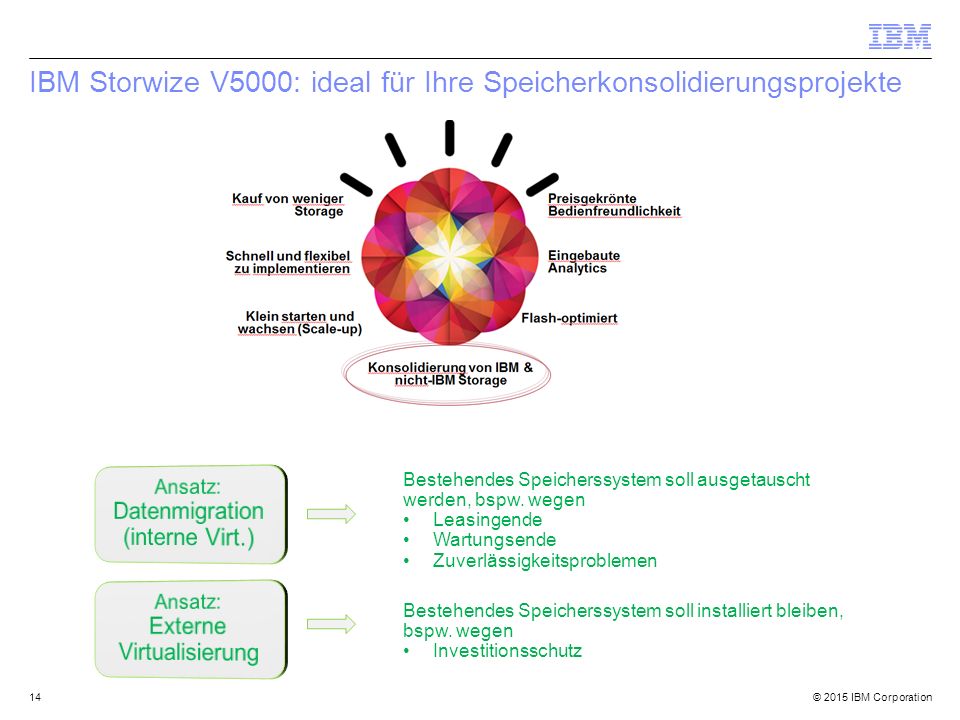

14 © 2015 IBM Corporation14 Bestehendes Speicherssystem soll ausgetauscht werden, bspw. wegen Leasingende Wartungsende Zuverlässigkeitsproblemen Bestehendes Speicherssystem soll installiert bleiben, bspw. wegen Investitionsschutz IBM Storwize V5000: ideal für Ihre Speicherkonsolidierungsprojekte

15 © 2015 IBM Corporation15 IBM Storwize V5000: ideal für Ihre Speicherkonsolidierungsprojekte

16 © 2015 IBM Corporation16 Storwize Basis Virtualization Software HitachiEMCNetAppIBM HPTMSOracle Storwize Basis + External Virtualization Software HitachiEMCNetAppIBM HPTMSOracle IBM Storwize V5000: ideal für Ihre Speicherkonsolidierungsprojekte

17 © 2015 IBM Corporation  Datenmigration Erlaubt schnelles, flexibles Provisionieren und einfache Konfigurationsänderungen Erlaubt unterbrechungsfreies Verschieben von Daten zwischen Storage-Tiers, inklusive Easy Tier  Dynamische Migration zum: –Beschleuinigen der Time-to-Value von Wochen oder Monaten auf Tage –Minimieren der Downtime für Migration –Vermeiden der Kosten für zusätzliche Migration- Tools –Vermeiden von Straf- oder zusätzlichen Wartungsgebühren für Leasingverlängerungen  Im Ergebnis bedeutet das echte Kostenersparnis!  Nutzer, die Storwize eingeführt haben, berichten von einer Steigerung der Verfügbarkeit ihrer Anwendungen von 29 Prozent. 1  Externe Virtualisierung Kapazitäten der bestehenden Speichersysteme werden Teil des IBM Speichersystems Ein einziges User Interface für die Verwaltung des gesamten Speichers, Herstellerunabhängig bringt wesentliche Verbesserungen der Produktivität Virtualisierter Speicher erbt den reichen Funktionssatz der V5000, einschl. FlashCopy, Easy Tier, Thin Provisioning Transparentes Bewegen der Daten zwischen externem Speicher und IBM Speichersystem Verlängert Einsatzdauer und erhöht Wert des bestehenden Speichersystems 17 IBM Storwize V5000: ideal für Ihre Speicherkonsolidierungsprojekte

18 © 2015 IBM Corporation Use Cases 18 AnsatzUse Case 1: Wachstum Use Case 2 Weg hin zu SDS Delta zu UseCase 1 Use Case 3: Data Protection DatenmigrationKauf von V5000 mit Kapazität (old + x Growth) als Basislizenz Optional Kauf von Advanced Funktions wie Easy Tier und SSDs Kauf von VSC for Storwize Optionaler Kauf von Advanced Functions überflüssig Ermöglicht Use Case 3 SW- seitig Kauf von HW für 2 Sites mit RM und FC, wenn Daten gespiegelt bzw. mit SnapShot gesichert werden sollen Externe Virtualisierung Kauf von V5000 mit Kapazität (x Growth) Basislizenz plus Kapazität (old) als Externe Virt.- Lizenz Optional Kauf von Advanced Funktions wie Easy Tier und SSDs Kauf von VSC for Storwize Optionaler Kauf von Advanced Fktn + Externer Virtualisierungs-Lizenz überflüssig Ermöglicht Use Case 3 SW- seitig Kauf von HW für 2 Sites mit RM und FC, wenn Daten gespiegelt bzw. Mit SnapShot gesichert werden sollen Alternativ: Kauf von SVC Stretched Cluster Nutzendarstellung Externe Virtualization: Ermöglicht die Auslastung der gegenwärtigen DS-Systeme um 30 Prozent zu erhöhen Verbessert die Produktivität der Administratoren um bis zum Zweifachen mit der Bedienfreundlichkeit der intuitiven GUI Steigert die leistungsfähigkeit des Storage Systems um bis zum Dreifachen bei Einsatz von Easy Tier Nutzendarstellung Datenmigration : % Verfügbarkeit: durchschnittliche jährliche Downtime weniger als 5 Minuten Verlängert die Einsatzdauer von Storage Arrays Unterbrechnungsfreie, dynamische Datenmigration Unterstützt künftige Cloud-Projekte …mit einem Storage System, das sich selbst in weniger als 15 Monaten bezahlt

19 © 2015 IBM Corporation Agenda  Einführung von Speichervirtualisierung bis hin zu Software Defined Storage  Vorstellung IBM Storwize V5000 unkl. Nutzendarstellung  IBM Storwize V5000 als ideale Konsolidierungsplattform für Entry Storage  Sales Informationen  Vergleich mit DS3500 und anderen Plattensystemen 19

20 © 2015 IBM Corporation Objection Handling (1 v. 2)  Objection 1: “I do not want to introduce a new type of storage. It will just make things more complicated.” Response 1: “IBM Storwize V5000 systems are designed to be very easy to use. Using the Storwize external storage virtualization function, you can include your existing storage as part of the Storwize system and have the same set of functions and the same ease-of-use for all your storage.”  Objection 2: “Why should I buy storage from IBM for my Linux or UNIX (AIX®) servers?” Response 2:“IBM sells Power® Systems servers for UNIX, Linux and system i. Choosing IBM storage enables you to have one place to acquire all your IT needs, including storage, software, services, consulting and financing. IBM Storwize V5000 systems are fully integrated with IBM Systems Director Storage Control so you can consolidate management of IBM servers and storage from a single console.” 20

21 © 2015 IBM Corporation Objection Handling (2 v. 2)  Objection 3: “I do not want to buy a brand-new storage system to use for my mission- critical applications. I would rather wait.” Response 3: “IBM Storwize systems are established storage systems with over 58,000 installed worldwide. In addition, they are built from highly proven software from the best of IBM's enterprise storage systems: SAN Volume Controller, XIV® and DS8000®. These systems have been delivering five nines of availability to clients for years and the same functionality is available with IBM Storwize V5000 systems, delivering key functions to help improve availability such as non-disruptive data migration.”  Objection 4: “I do not have capital budget to start the project.” Response 4: “IBM Global Financing can give you options for leases and loans at competitive rates to finance your project.” 21

22 © 2015 IBM Corporation Conversation Starters Detail Conversation Starters Detail Hello, Mr./Ms. [client name]. This is [your name] with IBM sales [location or partner company name]. I would like to speak with you about a new and very flexible midrange disk system that may be a very good fit for your business, and help you to realize cost savings while making storage more efficient and easier to use. Have I caught you at a good time to discuss this information with you? [If Yes] Option 1: Do you need a storage solution that can be customized according to your specific needs, yet is easy to implement? Option 2: Do you need to find ways to improve application availability and avoid outages caused by storage? Option 3: Do you need help controlling rapid growth? Help that can be provided by an easy-to-configure, easy-to-manage storage system? [If Yes] The IBM Storwize V5000 can help you to reduce storage costs, simplify configuration and management, improve application availability, and be more responsive to business needs. These systems are designed specifically to fit into data centers like yours and most importantly, they are very competitively priced and offer advanced (optional) software functions if needed. Let me send you some additional information about IBM Storwize V5000. [Send ] I will call you again in a couple of days to answer any questions you may have. Thank you. [Follow up with prospect in two days] [If No] When would be a better time for me to call you back? In the meantime, may I send you some information about IBM Storwize V5000 systems? [Send ] I will call you again in a couple of days to answer any questions you may have. Thank you. [Follow up with prospect in two days] 22

23 © 2015 IBM Corporation Agenda  Einführung von Speichervirtualisierung bis hin zu Software Defined Storage  Vorstellung IBM Storwize V5000 unkl. Nutzendarstellung  IBM Storwize V5000 als ideale Konsolidierungsplattform für Entry/Midrange Storage  Sales Informationen  Vergleich mit DS3500 und anderen Plattensystemen 23

24 © 2015 IBM Corporation DS Basics 24 DS3500Storwize V5000 Performance (relative to DS3500)--Better than DS3500 List Price (relative to DS3500) --Comparable to DS3500 Single canister / controller models  Dual canister / controller models Single canister / ESM expansion enclosure models  Dual canister / ESM expansion unit models AC power (all models) DC power (selected models only)  NEBS and ETSI (all models and hardware options) Block-level storage File-level storage  Unified storage (block + file) 

25 © 2015 IBM Corporation DS-Familie: Drives and Enclosures 25 DS3500Storwize V5000 2U Large Form Factor (LFF) 6Gb SAS enclosure with ” drive bays 15,000 rpm 3.5 ” 6Gb SAS drives 10,000 rpm 3.5 ” 6Gb SAS drives 7,200 rpm 3.5 ” 6Gb SAS drives 2U Small Form Factor (SFF) 6Gb SAS enclosure with ” drive bays 15,000 rpm 2.5 ” 6Gb SAS drives 10,000 rpm 2.5 ” 6Gb SAS drives 7,200 rpm 2.5 ” 6Gb SAS drives 6Gb SAS solid state drives (SSD) Self-encrypting drives (SED)  Maximum drives per system (control + expansion enclosures)  Drives of the same form factor can be intermixed within the appropriate enclosure 192 (any type) 240 LFF or 480 SFF (and in between with intermix) Maximum expansion enclosures per control enclosure  Enclosures of different form factors can be intermixed 15 LFF or 7 SFF (and in between with intermix) 20 (any type)

26 © 2015 IBM Corporation DS-Familie: Cache and Host Attachment 26 DS3500Storwize V50000 Cache (dual controller, system total) 2 GB Upgradeable to 4 GB 16 GB Clustered System 32 GB FlashCache  Allocate SSD as read cache (not the same as Easy Tier) (1H ’ 2013)  Standard host attach support6Gb SAS 1Gb iSCSI Optional host attach support  Enabled via host attach daughter card  One only type of card can be selected per system 8Gb FC 1Gb iSCSI 10Gb ISCSI + 6Gb SAS (additional ports) 8Gb FC 10Gb iSCSI / FCoE + 6Gb SAS (additional ports) 1Gb iSCSI (additional ports) 6Gb SAS ports * 12 (4 standard + 8 optional) Gb FC ports *88 1Gb iSCSI ports (RJ45 copper) *8 4 10Gb SCSI ports (RJ45 copper) *4-- 10Gb iSCSI / FCoE ports (SFP+ optical) *--4

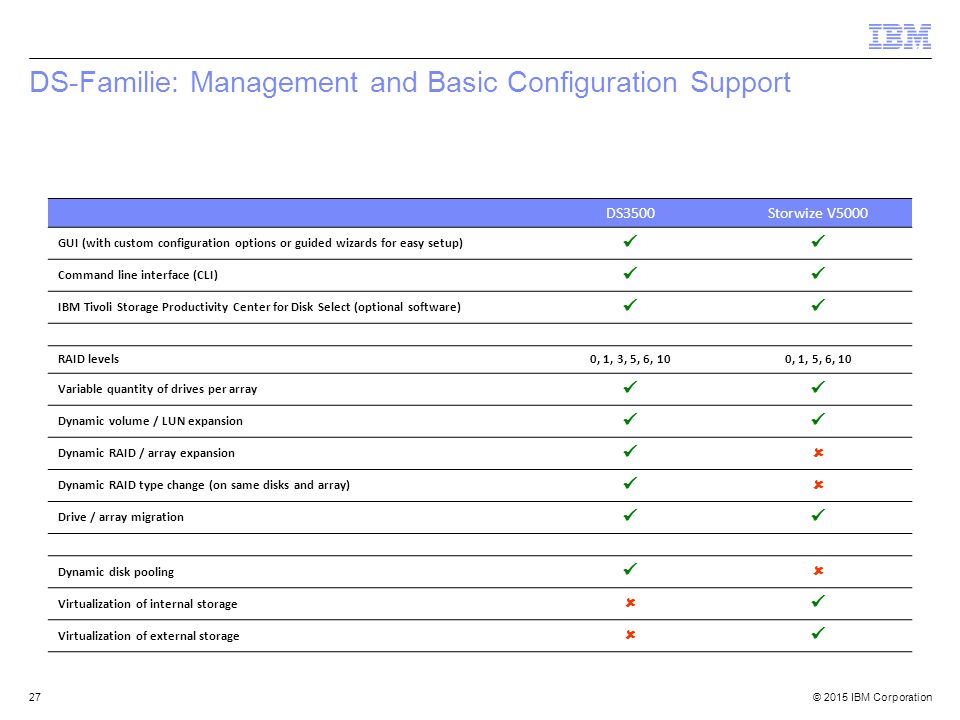

27 © 2015 IBM Corporation DS-Familie: Management and Basic Configuration Support 27 DS3500Storwize V5000 GUI (with custom configuration options or guided wizards for easy setup) Command line interface (CLI) IBM Tivoli Storage Productivity Center for Disk Select (optional software) RAID levels0, 1, 3, 5, 6, 100, 1, 5, 6, 10 Variable quantity of drives per array Dynamic volume / LUN expansion Dynamic RAID / array expansion  Dynamic RAID type change (on same disks and array)  Drive / array migration Dynamic disk pooling  Virtualization of internal storage  Virtualization of external storage 

28 © 2015 IBM Corporation DS-Familie: Functions 28 DS3500Storwize V5000 Turbo performance  FlashCache  Allocate SSD as read cache (not the same as Easy Tier) (1H ’ 2013)  Easy Tier  Full disk encryption (FDE) with self-encrypting drives  T10 Protection Information (T10 PI)  Thin provisioning Data migration  FlashCopy Remote Mirroring (FC) Remote Mirroring (IP) (1H ’ 2013) Multi-system clustering  Compression  Deduplication 

29 © 2015 IBM Corporation29 IBM Storwize V5000 provides: Simplify management efforts with industry-leading graphical user interface. Increase disk utilization and reduce costs with built- in thin provisioning.Boost performance up to three times using only five percent flash storage with IBM System Storage Easy Tier Technology. Easily customize your system with flexible software options. Consolidate and provide capabilities to existing storage infrastructures using optional exernal virtualization Against EMC Host connectivity. All in one box IBM Storwize V5000 supports iSCSI, SAS,FCoE and FC. EMC do not have SAS. EMC is aunified storage system including NAS support. Storage capacity for continued growth IBM Storwize V5000 supports up to 672TB. EMC delivers TB. But not on same VNX model and you can not upgrade between models. Host interface IBM Storwize V5000 supports 8Gb/s FC, SAS, FCoE and GigE. EMC 8Gb/s Fc, FCoE, GigE and 10Gbe but not on same model. And no SAS Software bundle for easy deployment and management IBM Storwize V5000 is bundled with Thin Provisioning. Data Migration and two way clustering. EMC do not bundled Data migration and clustering. Warranty IBM V5000 have 1 or 3 year software warranty. EMC only has 90 days of media replacement Against HP EVA Host connectivity. All in one box IBM Storwize V5000 supports FC, iSCSI, FCoE and SAS. HP supports FC, iSCSI and FCoE. Storage capacity for continued growth IBM Storwize V5000 supports up to 672TB. HP supports 480TB. Host interface quantity for availability and performance IBM Storwize V5000 supports up to 16. HP supports up to 12. Software bundle for easy deployment and management IBM Storwize V5000 is bundled with Thin Provisioning Data Migration and two way clustering. HP EVA is only bundled with Thin Provisioning. Warranty IBM V5000 have 1 or 3 year software warranty. HP only has 90 days of media replacement Against HDS Host connectivity. All in one box IBM Storwize V5000 supports FC, iSCSI, FCoE and SAS. HUS do not support SAS HUS is a unified storage system including NAS support. Host interface IBM Storwize V5000 supports 8Gb/s FC, FCoE, GigE, 10GbE. HDS do not have FCoE and SAS Host interface quantity for availability and performance IBM Storwize V5000 supports up to 16. HDS support 16. Software bundle for easy deployment and management IBM Storwize V5000 is bundled with Thin Provisioning, Data Migration and two way clostering.. HDS optional cost for some of this feature Storage capacity for continued growth IBM Storwize V5000 supports up to 672TB. HUS up to 1.440TB Warranty IBM V5000 have 1 or 3 year software warranty. HDS only has 90 days of media replacement Against HP 3PAR 7200 Host connectivity. All in one box IBM Storwize V5000 supports FC, iSCSI, FCoE and SAS. HP do not have SAS. Storage capacity for continued growth IBM Storwize V5000 supports up to 672TB. HP supports up to 250TB Host interface quantity for availability and performance: IBM Storwize V5000 supports up to 16. HP supports up to 12 Software bundle for easy deployment and management IBM Storwize V5000 is bundled with Thin Provisioning and Data Migration and two way clustering. HP is only bundled with Thin Provision, Thin Conversion and Thin Persistence ( Named Thin Compression ) Warranty IBM V5000 have 1 or 3 year software warranty. HP only has 90 days media replacement IBMEMCHPHDSNetAppDELLDell/ HP Storwize V5000 VNXe3300 VNX V5400 3PAR7200 EVA6350 HUS 130FAS32X0/62X0CompellentEqualLogic HP StoreVirtual

30 IBM DACH Thank you Any Questions? Brigitte Stolz IBM Systems Storage Platform

31 © 2015 IBM Corporation Agenda  Einführung von Speichervirtualisierung bis hin zu Software Defined Storage  Vorstellung IBM Storwize V5000 unkl. Nutzendarstellung  IBM Storwize V5000 als ideale Konsolidierungsplattform für Entry/Midrange Storage  Sales Informationen  Vergleich mit DS3500 und anderen Plattensystemen  Anhang 31

32 © 2015 IBM Corporation V5000 Lizensierung Software (MT/Model) 5639-ST7 V 7.2 (V5000 Base Software AAS ) 5639-CT7 V 7.3 (Controller based License) 5639-XT7 V 7.3 (Expansion Based License) 5639-ET7 V 7.3 (External Data Virtualization License) Hardware (MT/Model) C or -24C (12/24-bay* control 1yr) C or -24C (12/24-bay* control 3yr) E or -24E (12/24-bay* expansion 1yr) E or -24E (12/24-bay* expansion 3yr) Optional Services * 12x LFF (3.5”) * 24x SFF (2.5”) 32 Software Hardware Services (optional) Storwize V5000

33 © 2015 IBM Corporation V5000 PIDs 33 V ST7 (< V7.3)  Renewals über eConfig Feature Codes: Base Software External Virtualization Software Remote Mirror Easy Tier V CT7, XT7 und –ET7 (ab V7.3 ) C*7 - Controller Based License 1.Base  Mandatory 2.Full Bundle (Includes ET, FC, RM & CP)  Default 3.Easy Tier 4.Flashcopy 5.Remote Mirror 6.Compression (Storwize V7000 Only) X*7 - Expansion Based License 1.Base  Mandatory 2.Full Bundle (Includes ET, FC, RM & CP)  Default 3.Easy Tier 4.Flashcopy 5.Remote Mirror 6.Compression (Storwize V7000 Only) Base ist verpflichtend, “Full Function Set” ist vorselektiert Full Bundle-Preis ist günstiger als die Summe der Einzellizenzen E*7 - External Data Virtualization License 1.Base  Mandatory 2.Full Bundle (Includes ET, FC, RM & CP)  Default 3.Easy Tier 4.Flashcopy 5.Remote Mirror 6.Compression (Storwize V7000 Only) * Insert; B = Storwize V7000 T = Storwize V5000

34 © 2015 IBM Corporation Lizensierung 34 VSC Entry for Storwize V7.3 V7000 V7.3V5000 V7.3 Lizensierung € auf Basis Enclosures (intern und extern), zusätzlich Basis-Lizenz* V5k oder V7k erforderl. € auf Basis V7000 Control und Expansion Enclosure € auf Basis V5000 Control und Expansion Enclosure Optionale Funktionen Real Time Compression Real Time Compression, V7k Expansion Enclosures V5k Expansion Enclosures Flash Copy Inklusive bis Kapazität Basis-Lizenz€ als Feature Code pro Enclosure Remote Mirror Inklusive bis Kapazität Basis-Lizenz€ als Feature Code pro Enclosure EasyTier Inklusive bis Kapazität Basis-Lizenz€ als Feature Code pro Enclosure Clustering Ja wie V5000 und V7000Ja, bis 4 Storage SystemeJa, bis 2 Storage Systeme Externe Virtualisierung Inklusive bis Kapazität Basis-Lizenz € pro externem, mit HDDs bestücktem Gehäuse Compression € für jedes mit HDDs bestückte Gehäuse € für jedes EnclosureNein HW-Knoten- und SW- Bestellung SW-Bestellung ohne HW-Bestellung möglich (AAS + PPA) SW-Bestellung nur mit HW- Bestellung möglich (nur AAS ) * umfasst 5639-CB7 und –XB7

35 © 2015 IBM Corporation Abgrenzung der drei Storwize-Modelle 35 Storwize Family Hardware “Engines” Storwize Family Software Efficient Dependable Easy 1. Sell SDS Value 2. Then Pick the “engine” required 4. Future scalability could determine right Engine choice 5. Values sold, can determine engine based on features required to deliver value Large V5000 plus…  Clustering (4)  Highest scalability  Highest Performance  Compression  Unified Small  Internal Virtualization  Thin Provisioning  Data Migration  Advanced GUI  Multi Host support  VMware & MS Integr  FlashCopy (2040 Images)  EasyTier  Remote Mirror  Turbo Performanc e Up to 240 Drives Medium V3700 plus…  Clustering (2)  Higher scalability  Higher Performance  Ext Virtualization Up to 480 drivesUp to 1056 drives Enabling clients to do more with less 5x more data in the same space 3x performance with only 5% SSD 47% less management effort 30% lower storage growth Performance. Efficiency. No compromises. 3. Match engine to budget $10,000 - $15,000 $15,000 - $40,000 $40,000 - $100,000 $ $ $ $ $ $ $

36 © 2015 IBM Corporation Storwize Familie - Gegenüberstellung 36 SW V7.4 req.Storwize V3700Storwize V5000Storwize V7000 Management SW Storwize V3700 machine code IBM Storwize Family Software for Storwize V5000 IBM Storwize Family Software for Storwize V7000 Capacity Up to 240 drives per control enclosure (up to 9 expansions) Up to 480 drives per control enclosure (up to 19 expansions); 960 per clustered system (two-way clustering) Up to 504 drives per control enclosure (up to 20 expansions); 1,056 per clustered system (four-way) Available Host Ports 1 Gbps iSCSI, 6 Gbps SAS, 8 Gbps FC, 10 Gbps iSCSI/FCoE 1 Gbps iSCSI, 8 Gbps FC, 16 Gbps FC, 10 Gbps iSCSI/FCoE Cache (dual ctl) 8GB upgradable to 16GB 16GB per dual controller, to 32GB per clustered system (two-way clustered) 64GB or 128GB per dual controller, up to 512GB per clustered system (four- way) Integrated Features Internal virtualization, Thin provisioning, Data Migration, Storage Pool Balancing, FlashCopy (64 images per system), Internal virtualization, Thin Provisioning, Data Migration, Storage Pool Balancing, System Clustering Internal virtualization, Thin provisioning, Data Migration, Storage Pool Balancing, System Clustering Optional Features FlashCopy (2040 images), Easy Tier, Remote Mirroring, Turbo Performance FlashCopy, Easy Tier, Remote Mirroring, External Virtualization FlashCopy, Easy Tier, Remote Mirroring, Real-time Compression with hardware acceleration, External Virtualization, Encryption Clustering NoYes (2 Controllers: 4 Nodes)Yes (4 Controllers: 8 Nodes) External Virtualization NoYes, Optional Compression No Yes, Real-time Compression Optional Unified Support Windows Storage Server on IBM System x Windows Storage Server on IBM System x NAS connectivity with Storwize V7000 Unified; IBM Active Cloud Engine integrated
