1 © ABB Schaltanlagentechnik - 1 1TGC905005N0101 SV ABB MNS Sprint - A Market Driven Solution Power IT - Niederspannungs- schaltanlage MNS Sprint

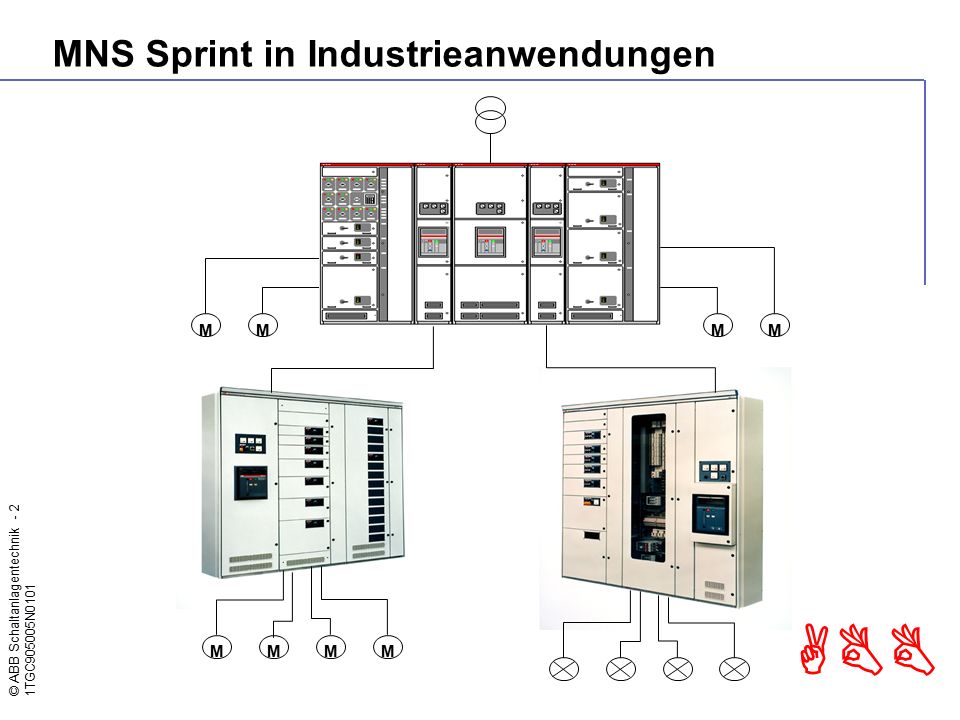

2 © ABB Schaltanlagentechnik - 2 1TGC905005N0101 ABB MMMM MMMM MNS Sprint in Industrieanwendungen

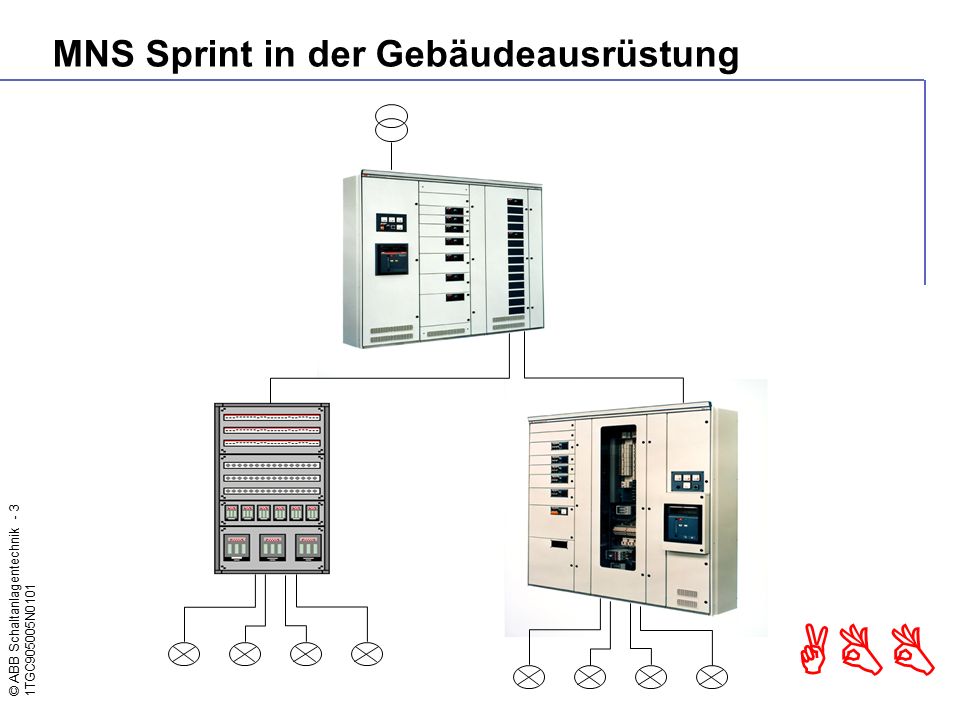

3 © ABB Schaltanlagentechnik - 3 1TGC905005N0101 ABB MNS Sprint in der Gebäudeausrüstung

4 © ABB Schaltanlagentechnik - 4 1TGC905005N0101 ABB Niederspannungsschaltanlage MNS Sprint

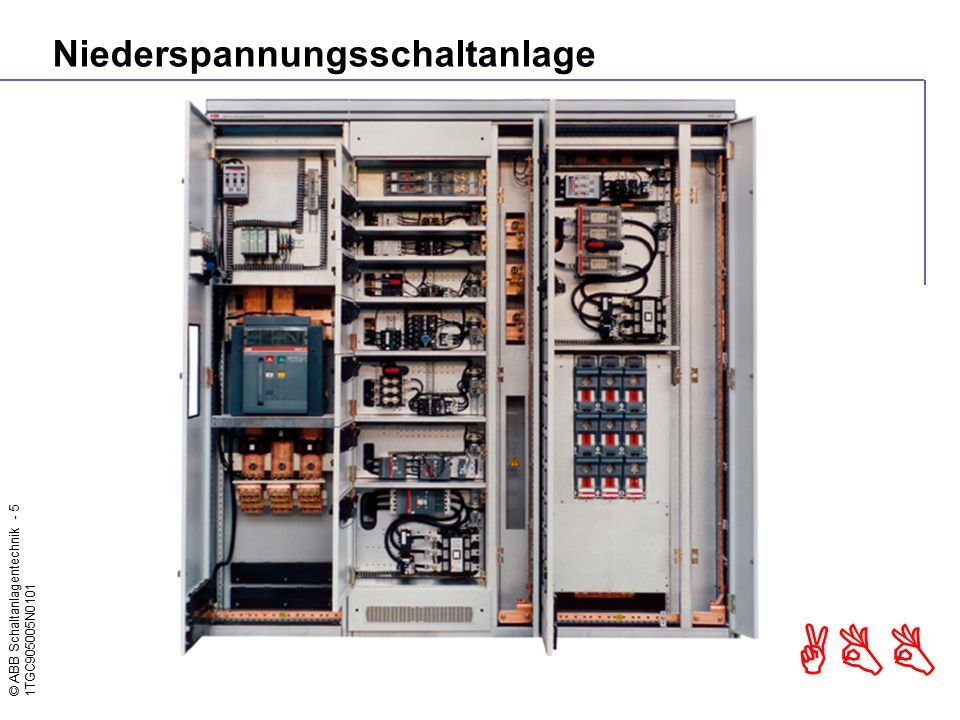

5 © ABB Schaltanlagentechnik - 5 1TGC905005N0101 ABB Niederspannungsschaltanlage

6 © ABB Schaltanlagentechnik - 6 1TGC905005N0101 ABB Funktionsräume

7 © ABB Schaltanlagentechnik - 7 1TGC905005N0101 ABB Gerüst und Schienensysteme

8 © ABB Schaltanlagentechnik - 8 1TGC905005N0101 ABB Schienensysteme

9 © ABB Schaltanlagentechnik - 9 1TGC905005N0101 ABB Leistungschalterfelder

10 © ABB Schaltanlagentechnik TGC905005N0101 ABB Varianten MNS Sprint Direkteinspeisung/ -abgang Direkteinspeisung/ -abgang Energieverteilung Motorstarter Blindleistungs- kompensation Blindleistungs- kompensation Abgänge bis 630 A Sicherungslos und sicherungsbehaftet Kompakte Bauweise Sicherungs- Lasttrennleisten Smissline S-System Abgänge bis 132 kW Sicherungslos und sicherungsbehaftet Koordination nach 35 kA, Typ 1 Leittechnikanbindung möglich M M A Regler Nennströme bis 2300 A Offene Leistungs- schalter und Kompakt- leistungsschalter Leittechnikanbindung möglich

11 © ABB Schaltanlagentechnik TGC905005N0101 ABB Leistungsschalter Offene Leistungsschalter Kompaktleistungsschalter ABB Sace Leistungsschaltern sind mit mikroprozessor- gesteuerten Auslösern ausgerüstet Einfache Anbindung an die Leittechnik

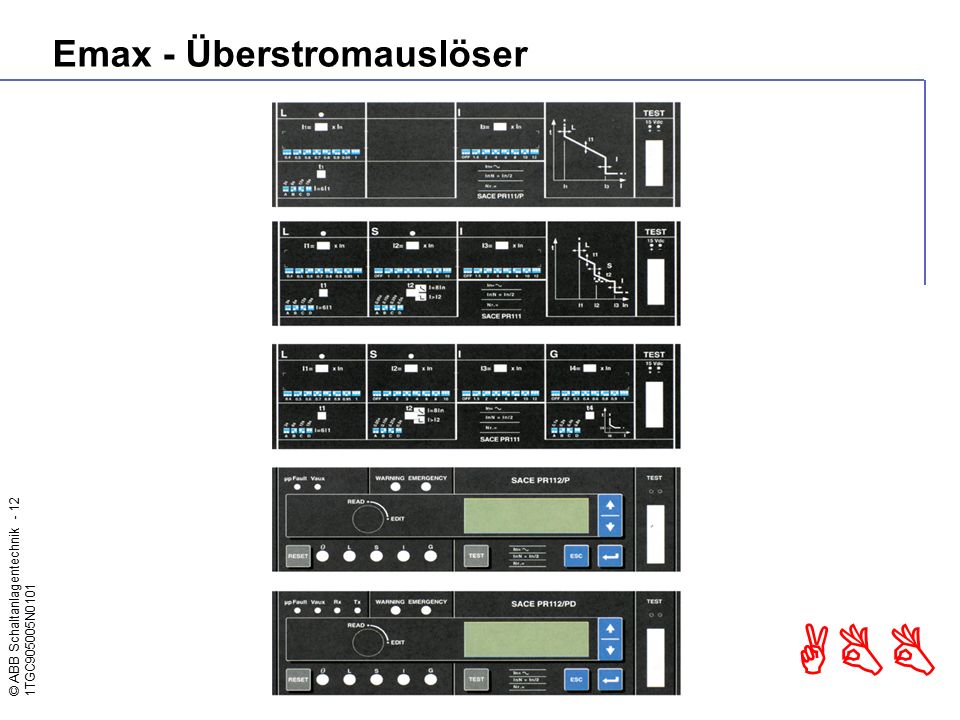

12 © ABB Schaltanlagentechnik TGC905005N0101 ABB Emax - Überstromauslöser

13 © ABB Schaltanlagentechnik TGC905005N0101 ABB Energieverteilung

14 © ABB Schaltanlagentechnik TGC905005N0101 ABB Ausbauvariante "Compact" Anordnung von zwei Hauptschaltgeräten auf einer Basisplatte. Bis 2 x 230 A pro Modul Bis zu 24 Energieabgänge pro Feld realisierbar Kompakte Bauweise für hohe Bemessungsströme

15 © ABB Schaltanlagentechnik TGC905005N0101 ABB Ausbauvariante "Professional" Sehr kompakte Bauweise für Energieabgänge mit niedrigen Bemessungs- strömen Bis zu 36 einpolige Energie- abgänge bis 63 A pro Modul oder: Bis zu 6 dreipolige Energie- abgänge bis 45 A pro Modul

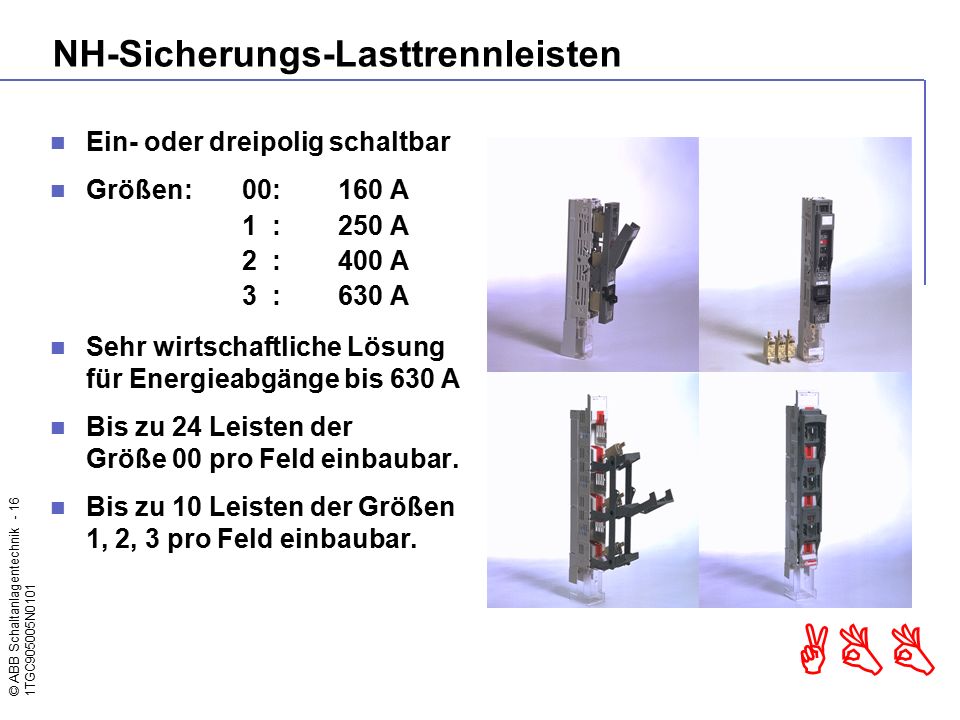

16 © ABB Schaltanlagentechnik TGC905005N0101 ABB Ein- oder dreipolig schaltbar Größen:00:160 A 1 :250 A 2 :400 A 3 :630 A Sehr wirtschaftliche Lösung für Energieabgänge bis 630 A Bis zu 24 Leisten der Größe 00 pro Feld einbaubar. Bis zu 10 Leisten der Größen 1, 2, 3 pro Feld einbaubar. NH-Sicherungs-Lasttrennleisten

17 © ABB Schaltanlagentechnik TGC905005N0101 ABB NH-Sicherungs-Lasttrennleisten im Feld

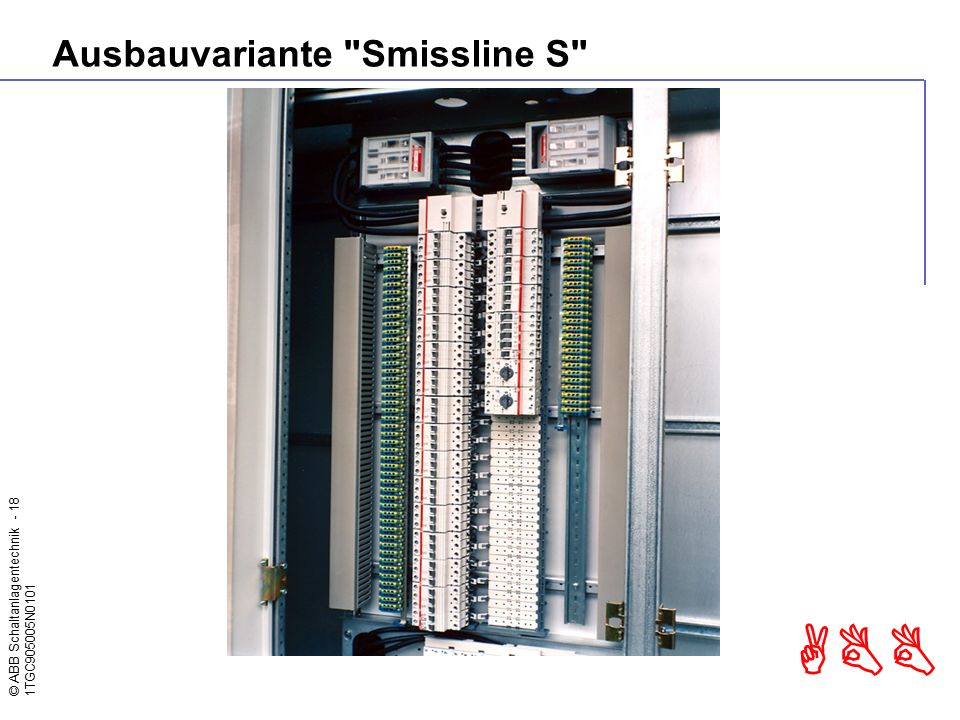

18 © ABB Schaltanlagentechnik TGC905005N0101 ABB Ausbauvariante "Smissline S"

19 © ABB Schaltanlagentechnik TGC905005N0101 ABB Leistungsspektrum der Motorstarter

20 © ABB Schaltanlagentechnik TGC905005N0101 ABB Motorstarter

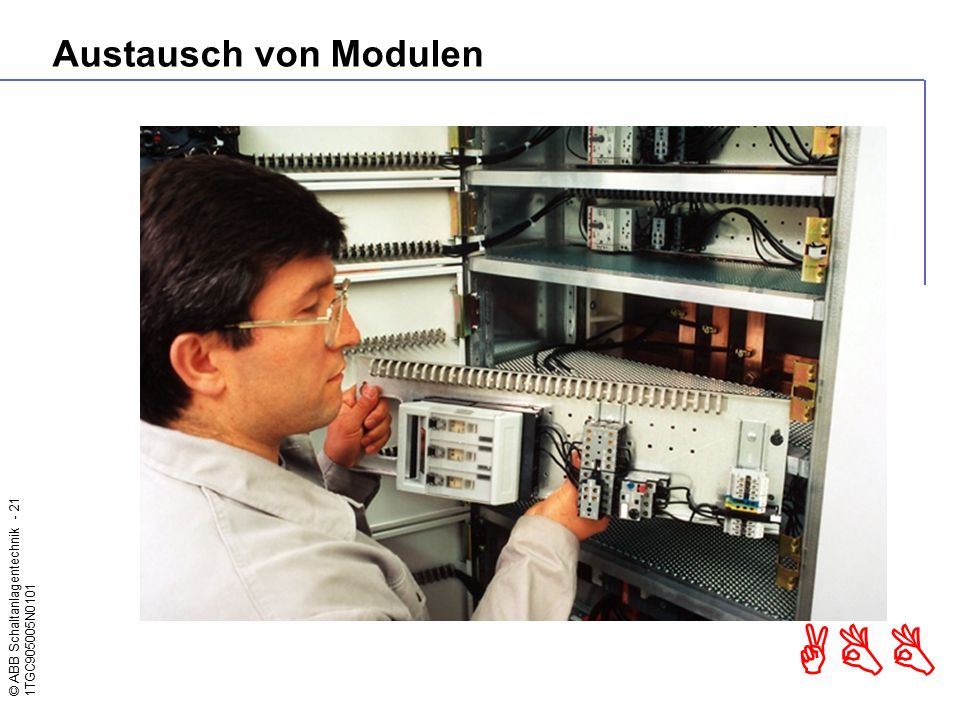

21 © ABB Schaltanlagentechnik TGC905005N0101 ABB Austausch von Modulen

22 © ABB Schaltanlagentechnik TGC905005N0101 ABB Blindleistungskompensation (BLK)

23 © ABB Schaltanlagentechnik TGC905005N0101 ABB kWh P S Q EVU QCQC kvarh Gründe für Blindleistungskompensation Kosten sparen, denn größere Wirkleistung ist übertragbar, oder Entlastung der Übertragungsleitungen und Anlagen (Trafos, Generatoren) geringere Dimensionierung sämtlicher Übertragungselemente Reduzierung der Stromwärmeverluste und Spannungsfälle Kein Primärenergieverbrauch für die Bereitstellung der Blindleistung

24 © ABB Schaltanlagentechnik TGC905005N0101 ABB Wirtschaftlichkeitsrechnung Beispielrechnung für Blindleistungsverbrauchsregelung Tarif:tan  = Q / P > 0,5 ( cos  > 0,89 ind.) Mehrverbrauchspreis 15% des Wirkleistungspreises 15% · 0,25 DM/kWh · kWh/kvarh · Q B Monatliche Blindarbeit bei kWh und cos  = 0,62 (vorher) kWh · tan ( arccos 0,62 ) = kvarh Zu bezahlender Mehrverbrauch nach Tarif kvarh - ( 0,5 · kWh ) = kvarh Durch Kompensation auf cos  = 0,9 (nachher) Eingesparte Kosten für Blindenergie kvarh/Monat · 0,15 · 0,25 DM/kvarh = 1.435,29 DM/Monat 1.435,29 DM/Monat · 12 Monate/Jahr = ,48 DM/Jahr (~ 11,5 %) (Amortisationszeit der BLK ca Jahre)

25 © ABB Schaltanlagentechnik TGC905005N0101 ABB Technische Daten Normen VDE 0660 Teil 500, IEC 439-1, DIN EN Elektrische Kenngrößen Bemessungsisolationsspannung U i  1000 V AC Bemessungsbetriebsspannung U e  V AC Bemessungsfrequenz50/60 Hz Sammelschienen / Feldverteilschienen Bemessungsstrom I e  2300 / 1250 A Bemessungsstoßstromfestigkeit I pk  150 / 75 kA Bemessungskurzzeitstromfestigkeit I cw  75 / 35 kA (1s) Schutzart IP IP 54 Standardfarbe RAL 7035 Abmessungen Höhe 2200 mm, Breite 400, 600, 800, 1000, 1400 mm, Tiefe 400 mm Material GehäuseAluzink oder zinkgalv. Stahlblech SchienensystemKupfer

26 © ABB Schaltanlagentechnik TGC905005N0101 ABB MNS Sprint Wirtschaftlichkeit Flexibilität Sicherheit Zuverlässigkeit Modularer Aufbau Vollständiges Typspektrum Optimale Anpassbarkeit an die kunden- spezifischen Betriebs- und Umweltbedingungen Einfache Um- und Nachrüstbarkeit bei spannungsfreier Feldverteilschiene Kombination mit Standard-MNS-Feldern möglich Typgeprüfte Schaltanlage gemäß DIN VDE 0660 Teil 500 Störlichtbogenfest bis 35 kA (440 V; 0,1 ms) gemäß DIN VDE 0660 Teil 500 Beiblatt 2 Schutzmaßnahmen gemäß VBG 4 Bedien- und Betriebssicherheit durch Sammelschienensystem im rück- wärtigen Bereich der Schaltanlage Erfahrung aus über weltweit verkauften MNS-Schaltfeldern Einsatz hochwertige elektrischer und mechanischer Komponenten Hohe Korrosionsbeständigkeit Wartungsfreie mechanische Verbindungen Zertifiziert gemäß DIN ISO 9001 Merkmale Kompakte Bauweise Optimiert für die Anwendungsgebiete Gebäudeverteilung und Industrieanlagen Einfache Planung und industrielle Fertigung in hohen Stückzahlen durch standardisierte Baugruppen Senkung der Betriebskosten durch Blindleistungskompensation
