1 Prisma Vortrag von Benjamin Werthmüller und Angela Bosshard

2 Inhalt Theorie Prismen Typen Prismen Anwendungen Bezeichnungen Rechnung: Strahlenablenkung bei Prisma Tabelle Diskussion Schlusswort

3 Theorie Optische Elemente mit planer Oberfläche Reflexion (Totalreflexion) Ablenkung (Stellungsfehler) Dispersion (Farbauftrennung)

4

5 Prismen Typen Porroprisma Bauernfeindprisma Dispersions prisma Pentaprisma

6 Prismen Typen und Anwendung Porroprisma: Feldstecher Dachkantprisma: Feldstecher Pentaprisma: Spiegelkamera Schmidt- Pechan- Prisma: Feldstecher Bauernfeindprisma: schwenkbarer Okulartubus

7 Bezeichnungen ε+ε+ Ф+Ф+ δ-δ- ε - ε+ε+ε-ε- nn' nn

8 Rechnung Strahlenablenkung Prisma Formel: δ = Ф-ε-ε Gesucht: δ Angaben: Ф = +30° ε = +25° n = 1.5 n = 1.0

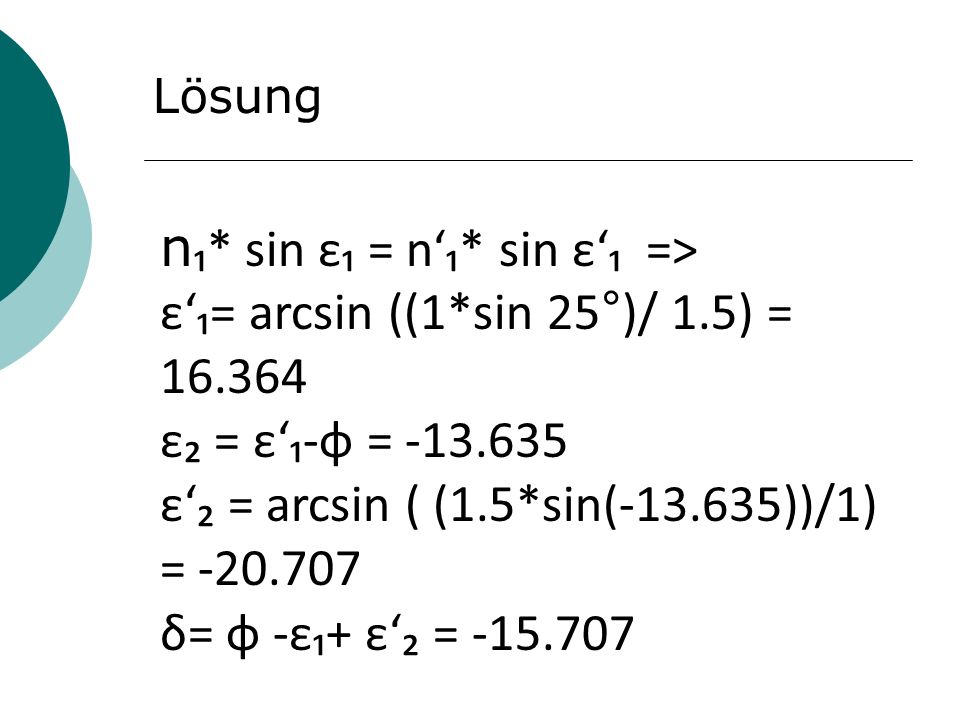

9 Lösung n * sin ε = n* sin ε => ε= arcsin ((1*sin 25°)/ 1.5) = ε = ε-φ = ε = arcsin ( (1.5*sin( ))/1) = δ= φ -ε+ ε =

10 Diskussion Genauigkeit Ausrichtung Material Vor und Nachteile
