1
Adaptierbares Ordnermanagementsystem
Themenfindung Diplomarbeit 2013/14 Kröpfl & Kaplan Adaptierbares Ordnermanagementsystem
2
Ausgangspunkt Automatisierte Garderobe:
Anwendung bei Großveranstaltungen, Messen,… Automatisches Ein-/Auslagern von Kleidungsstücken Antrieb durch Karussel system Ticketsystem
3
Umstellung auf Linearantriebssystem
Änderung der Funktionsweise der automatisierten Garderobe Beschaffung der Kleidungsstücke durch linear bewegtes Abteil Lösen sowie Schreiben des Tickets durch Skidata Coder
4
3D Modell des Grundgerüstes
5
Kostenaufstellung 11.093,80€ Kosten
Maschinenbaukomponenten 2.742,81 € Elektronikkomponenten 4.450,99€ Arbeitszeit 3.900,00€ Kosten 11.093,80€ Durch Kostenaufstellung + begrenztes Platzkontingent : → Bei voller Belegung max. 8 Garderobenplätze (Maße: 2500x1500x1800) 11.093,80€ 8 =𝟏.𝟑𝟖𝟔,𝟕𝟑€ 𝑲𝒐𝒔𝒕𝒆𝒏 𝒑𝒓𝒐 𝑮𝒂𝒓𝒅𝒆𝒓𝒐𝒃𝒆𝒏𝒑𝒍𝒂𝒕𝒛
6
Fazit automatische Garderobe
Kostenaufwand zu hoch Platz/Raumverhältnis katastrophal Kosten/Nutzen Rechnung nicht plausibel Alternative muss herangezogen werden
7
Adaptives Ordnermanagementsystem
Automatisches Organisieren eines Regales Automatisches Ablegen von Ordnern Abrufen eines Ordners mittels Zahlencode Auf jedem Regal anwendbar durch geringen Aufbau- und Programmier- aufwand Verschafft Übersicht über große Ordnermengen
8
Funktionsweise Antrieb der Linearachsen durch Zahnstangen
Greifarm zur Beförderung des Ordners Regal ↔ Lift Zuordnung von Regalstellplätzen via µC Prioritätensetzung für oft verwendete Ordner
9
Skizze Führungsschiene Bücherregal Zahnstange Lift
10
Maschinenbaukomponenten

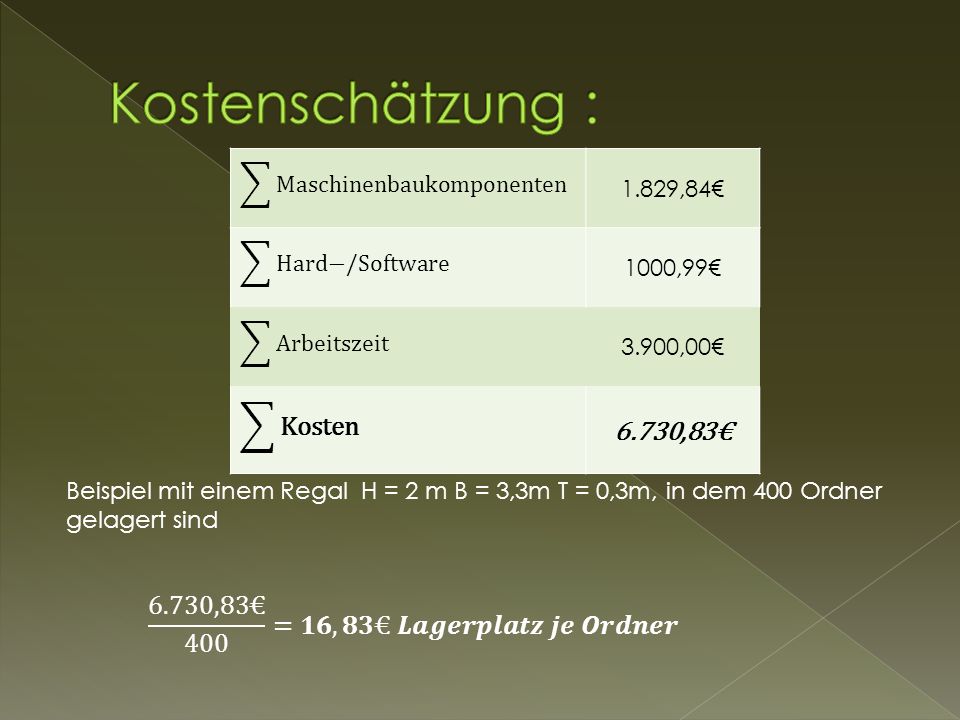

Kostenschätzung : Maschinenbaukomponenten 1.829,84€ Hard−/Software 1000,99€ Arbeitszeit 3.900,00€ Kosten 6.730,83€ Beispiel mit einem Regal H = 2 m B = 3,3m T = 0,3m, in dem 400 Ordner gelagert sind 6.730,83€ 400 =𝟏𝟔,𝟖𝟑€ 𝑳𝒂𝒈𝒆𝒓𝒑𝒍𝒂𝒕𝒛 𝒋𝒆 𝑶𝒓𝒅𝒏𝒆𝒓
11
Fazit Kostenvorteil Gutes Kosten/Nutzen Verhältnis
Für mehrere Regale geeignet Potential für Diplomarbeit 2013/14
