Dachrinnenreiniger Projektleiter: Herr Prof. Reiterer Projektteam: 3AFMBM
2
Die Aufgabe Vorwertsbewegung längs der Dachrinne Putzen der Rinne durch mechanischen Vorgang Selbständiges bewältigen der Eckkurven
3
Die ersten Schritte Erste Modelle mit Hilfe der Fischertechnik
4
Diese missglückten aber in jeder Hinsicht
5
Das erste richtige Konzept Nach mehreren erfolglosen Stunden entdeckten wir den ersten Ansatz zum Erfolg
6

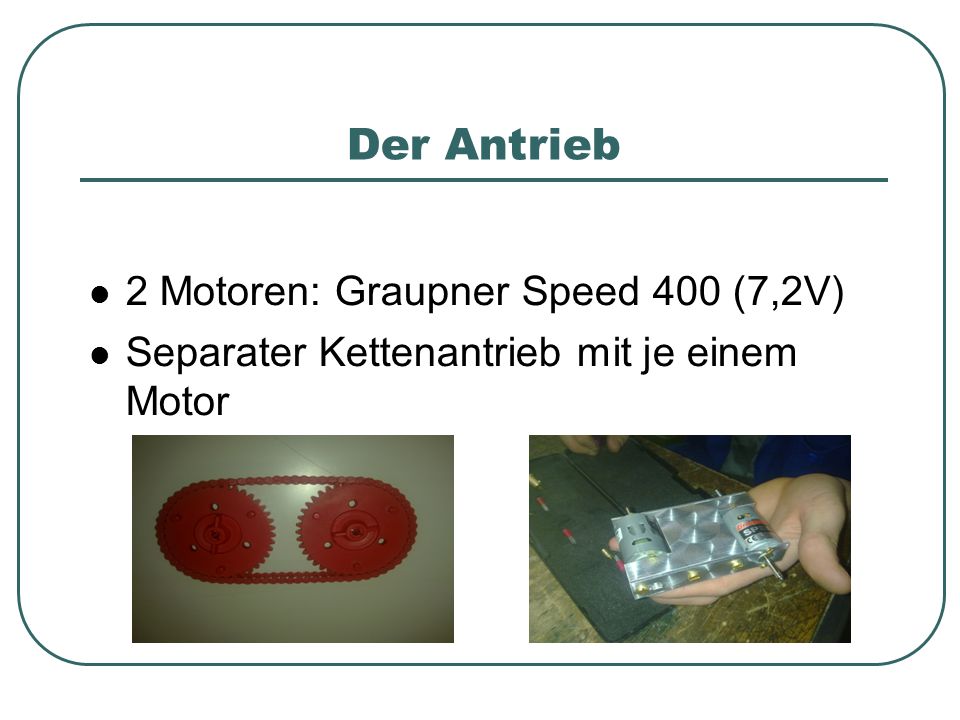

Der Antrieb 2 Motoren: Graupner Speed 400 (7,2V) Separater Kettenantrieb mit je einem Motor
7
Die Bürste Das Reinigen der Dachrinne erfolgt durch die Bürste Diese wird direkt übersetzt mit einem weiteren 7.2V Motor Die Drehbewegung befördert den Schmutz seitlich aus der Dachrinne
8

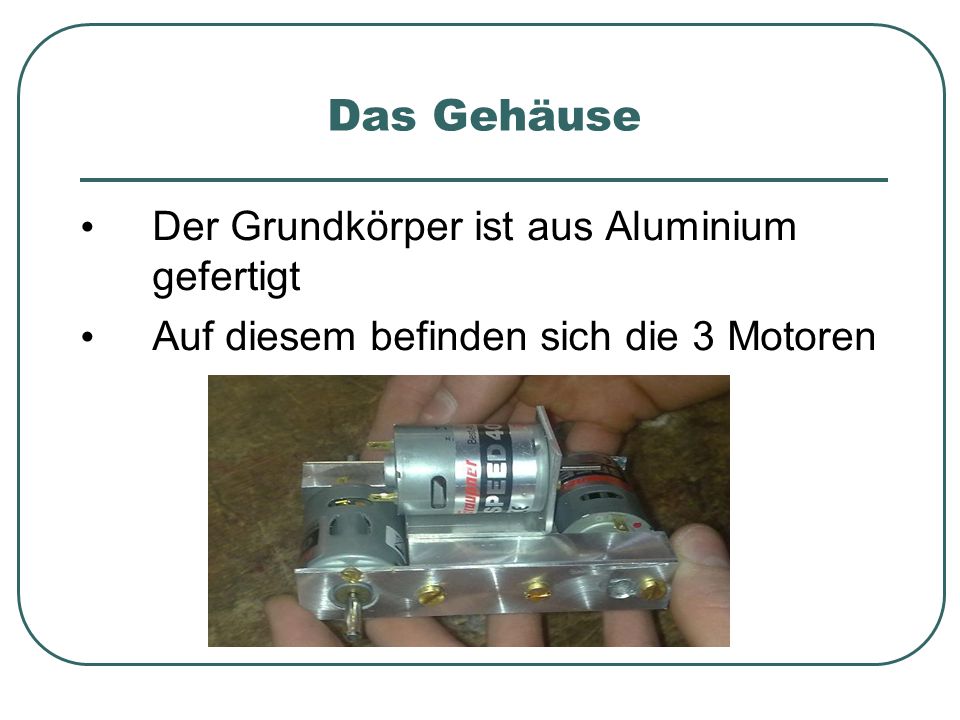

Das Gehäuse Der Grundkörper ist aus Aluminium gefertigt Auf diesem befinden sich die 3 Motoren
9
Die Achsen Achse aktiv : Mit Hilfe einer Hülse auf Durchmesser 4 mm,passend für die Radbefestigung
10
Die Achsen Achse passiv : Messing (rot),Stahl (grau)
11
...die 3AFMBM beim Arbeiten
12
Danke für ihre Aufmerksamkeit
