1 © DIAMOND SA / / 1 © DIAMOND Hauptsitz / Alberino CRA / / 1 Alberino CRA Alberino-Aufnahme für den modularen Einbau in Mennekes Steckerstrukturen

2 © DIAMOND SA / / 2 © DIAMOND Hauptsitz / Alberino CRA / / 2 Alberino CRA Einführung Der neue Alberino CRA bietet eine Mehrkanalverbindungslösung für bis 12 Fasern in unterschiedlichen stossfesten und wasserdichten Gehäusen mit flexiblen Konfigurationen verfügbar. Diese Stecker sind für Single- und Multimodeanwendungen geeignet Zwei Möglichkeiten des Konfektionierens sind möglich: -Konfektionierung und Zusammenbau in der Fabrik -Konfektionierung im Feld mittels der vorgefertigten Fusion Alberini

3 © DIAMOND SA / / 3 © DIAMOND Hauptsitz / Alberino CRA / / 3 Alberino CRA Grundkonzept The Alberino SHARK basiert auf dem Standard Alberino (1), er hat einen innovativen Verschlussmechanismus shark (2) und ein Auslösewerkzeug (3), die in der Halterung für den Standard-Alberino integriert sind

4 © DIAMOND SA / / 4 © DIAMOND Hauptsitz / Alberino CRA / / 4 Alberino CRA Grundaufbau für optische Verbindung Weiblicher Steckerteil mit eingebauten Führungs- hülsen Männlicher Steckerteil, bis zu 12 Kanälen in 30 mm Durchmesser mit vorstehenden Ferrulen

5 © DIAMOND SA / / 5 © DIAMOND Hauptsitz / Alberino CRA / / 5 Alberino CRA Detail dieser Hightech Lösung Ausrichtungselement für APC Stecker Eingebaute Befestigungsscheibe mit entsprechendem Auslöseeinsatz

6 © DIAMOND SA / / 6 © DIAMOND Hauptsitz / Alberino CRA / / 6 Alberino CRA Kanalidentifizierung (männlich) Kanalzählrichtung (Gross Geschrieben) Fix Platte (männlich) Drehsicherung (männlich)

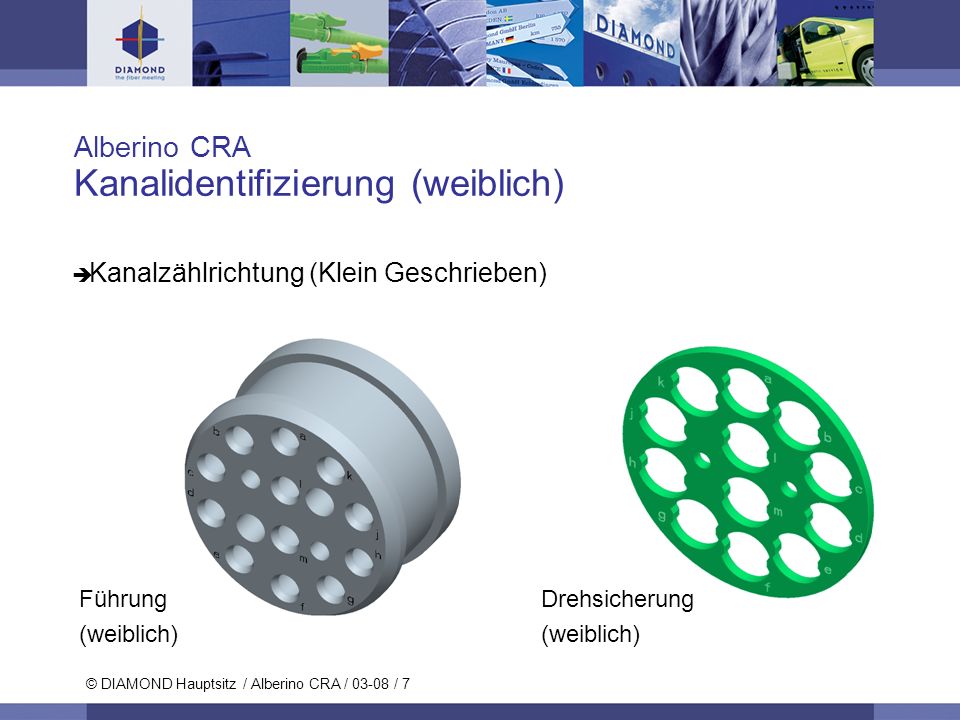

7 © DIAMOND SA / / 7 © DIAMOND Hauptsitz / Alberino CRA / / 7 Alberino CRA Kanalidentifizierung (weiblich) Kanalzählrichtung (Klein Geschrieben) Führung (weiblich) Drehsicherung (weiblich)

8 © DIAMOND SA / / 8 © DIAMOND Hauptsitz / Alberino CRA / / 8 Alberino CRA Faserreserve Faserreserve für nachträgliche Reparatur

9 © DIAMOND SA / / 9 © DIAMOND Hauptsitz / Alberino CRA / / 9 Alberino CRA Verfügbare Ausführungen Alberino CRA weiblich Alberino CRA männlich

10 © DIAMOND SA / / 10 © DIAMOND Hauptsitz / Alberino CRA / / 10 Alberino CRA Verfügbare Ausführungen Alberino CRA Gehäuseadapter weiblich Faserreserve

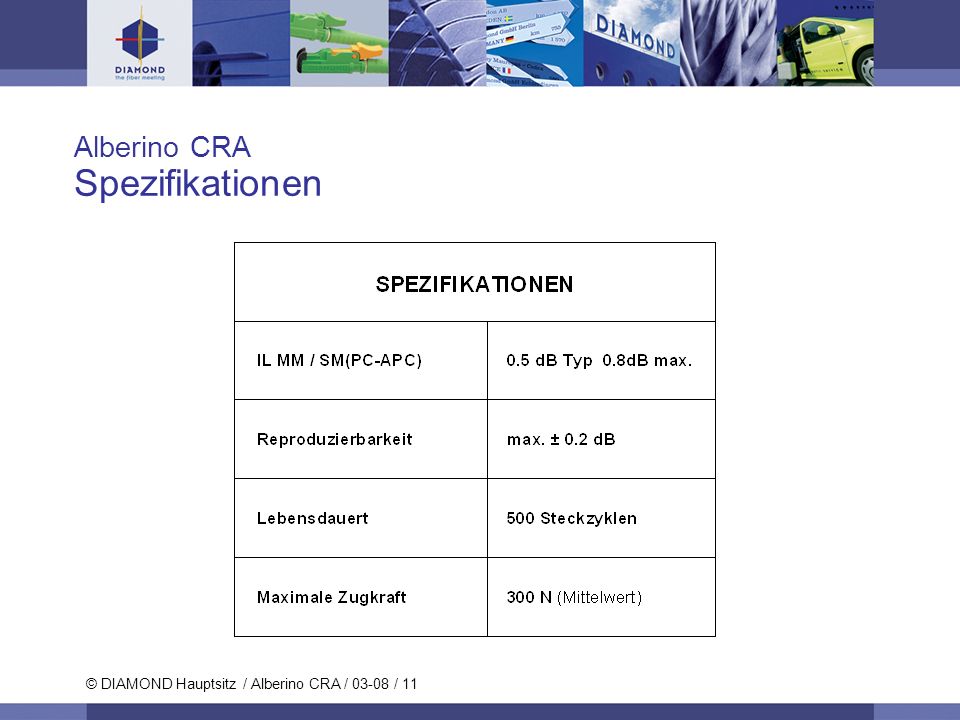

11 © DIAMOND SA / / 11 © DIAMOND Hauptsitz / Alberino CRA / / 11 Alberino CRA Spezifikationen

12 © DIAMOND SA / / 12 © DIAMOND Hauptsitz / Alberino CRA / / 12 Alberino CRA Inspektion Spezifische Adapter für Alberino CRA männlich PC Adapter (SAP ) APC Adapter (SAP ) Adapter (SAP ) + VIM 2

13 © DIAMOND SA / / 13 © DIAMOND Hauptsitz / Alberino CRA / / 13 Alberino CRA Inspektion Spezifische Adapter für Alberino CRA weiblich PC Adapter (SAP ) APC Adapter (SAP ) VIM 2

14 © DIAMOND SA / / 14 © DIAMOND Hauptsitz / Alberino CRA / / 14 Alberino CRA Reinigung Spezifische Adapter für Alberino CRA männlich Ferrule Cleaner 2,5 Adapter (SAP )

15 © DIAMOND SA / / 15 © DIAMOND Hauptsitz / Alberino CRA / / 15 Alberino CRA Reinigung Alberino CRA weiblich Ferrule Cleaner 2,5

16 © DIAMOND SA / / 16 © DIAMOND Hauptsitz / Alberino CRA / / 16 Alberino CRA Merkmale und Vorteile Modularer Aufbau mit hoher Packungsdichte 2-12 Fasern Robustes Industriekunststoffgehäuse IP 67 Staub- und wasserdicht Universelles und modulares Innenteil mit entfernbaren "Alberini " Passend für verschiedene Gehäusetypen "Alberini " mit aktiver Kernausrichtung Hervorragende optische Eigenschaften Reserve-/Überlängenablage für Fasern

17 © DIAMOND SA / / 17 © DIAMOND Hauptsitz / Alberino CRA / / 17 Alberino CRA Anwendungen Telecom-Unternehmen und Provider Fahrzeuge Breitbändige Datenübertragungssysteme Mobile Diagnoseeinheiten Sicherheitssysteme LAN, CATV Networks Broadcast- Produktionen Andere Anwendungen, die geschützte optische Steckverbinder benötigen
