1 Präsentation: Windenergieanlage

2 Aufgaben: Konstruktion eines Getriebes Konstruktion einer Bremse und einer Kupplung Auswahl eines passenden Generators Gesamtbauraum so klein wie möglich halten

3 Allgemeiner Aufbau: GeneratorKupplungBremseGetriebe

4 1.1. Getriebedaten: Eingangsdrehzahl: 25 U/min Ausgangsdrehzahl: 1000 U/min Übersetzung: 1:40 Anzahl der Stufen: 3 Pfeilverzahnung Werkstoff der Wellen: 50 CrV 4 Chrom Vanadium Werkstoff des Gehäuses: Grauguß

5 Wellenlage: Ausgangs- (klein, rot) und erste Zwischenwelle (Blau gelb) liegen nebeneinander Dargestellt sind jeweils die Teilkreise der Ritzel und Zahnräder

6 Wellenlage: Lineare Darstellung der Wellen Generatorwelle Rotorwelle

7 1.3. Eingangswelle: 23044M Pendelrollenlager L: ~45 Jahre NU 2244M Zylinderrollenlager L: ~17 Jahre

8 1.4. Ausgangswelle: NU 2314E.TVP2 L: ~11 Jahre NU 318E.TVP2 L: ~20 Jahre

9 1.5. Schnitt A: (Antrieb) Rotorwelle 2 Zw

10 1.6. Schnitt B: (Ausgangs und 1ste Zw-welle) 1ste Zwischenwelle Ausgangswelle Bremse

11 3D Ansicht der Wellen

12 1.7. Frontansicht: Deckel Rotorwelle Deckel erste Zwischenwelle

13 1.8. Seitenansicht: 1.Öl Ein- und Ablasschraube 2.Rotorwelle 3.Abtriebswelle auf einer Höhe von 355mm 4.M30 Schrauben um die 3 Gehäusehälften zu ver- schrauben.

14 2. Kupplung: (hier in geöffnetem Zustand)

15 3. Bremse: Elektromagnetisch gelüftete Scheibenbremse (hier in geschlossenem Zustand)

16 4. Gondelansicht: Länge: 3426 mm Höhe: 1200 mm Daraus ergibt sich ein Faktor a= 1.22

17 5. Usp: Sehr hohe Lebensdauer der Lager Die Wellen sind aus dem besten Stahl gefertigt, so das eine sehr hohe Lebensdauer des Getriebes gewährleistet ist.

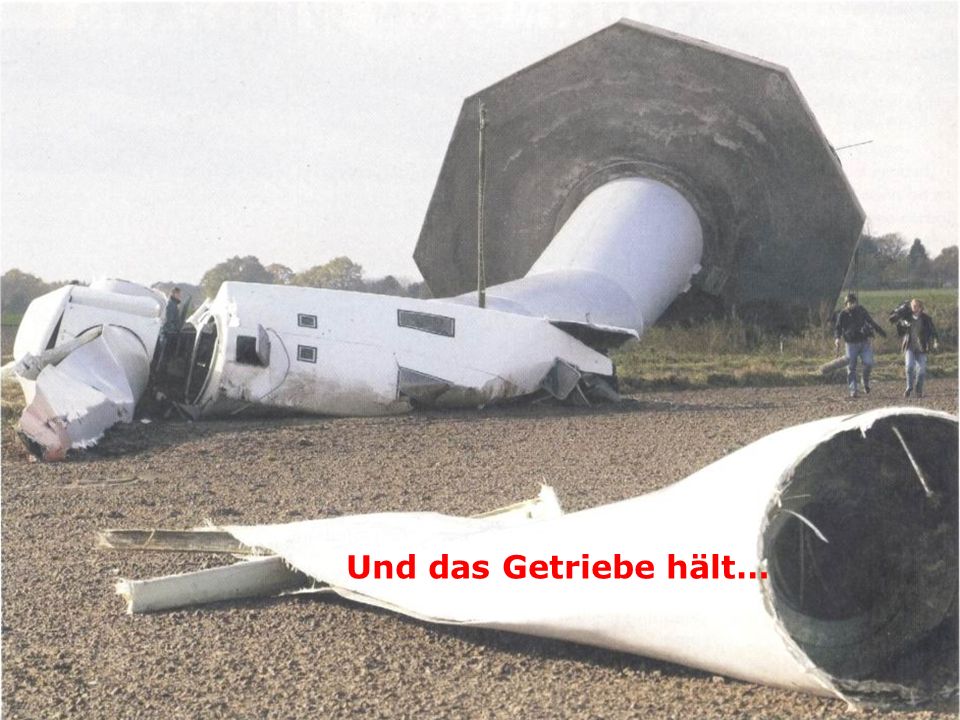

18 6. Und das Getriebe hält Und das Getriebe hält…
