1 Schreinemakers Regeln
SCHREINEMAKERS, Franciscus Antonius Hubertus ( ) Zen, E-An (1966): Construction of pressure - temperature diagrams for multicomponent systems after the method of Schreinemakers - a geometric approach. US Geol. Surv. Bull. 1225, 56 p.

2

3 Schreinemakers Regeln
System definieren Schreinemakers Regeln 3 Komponenten (geschlossenes System) im Allgemeinen (in einem bivarianten Feld, F=2) können maximal 3 Phasen koexistieren. An einer Reaktion (univarianten Linie, F=1) können maximal 4 Phasen beteiligt sein In einem invarianten Punkt (F=0), können maximal 5 Phasen koexistieren. P + F = K + 2

4 Schreinemakers Regeln
System definieren Schreinemakers Regeln Wir berücksichtigen 6 Phasen im Allgemeinen (in einem bivarianten Feld, F=2) müssen minestens 3 der Phasen instabil sein An einer Reaktion (univarianten Linie, F=1) müssen mindestens 2 der Phasen nicht beteiligt sein  In einem invarianten Punkt muss mindestens 1 der Phasen instabil sein P + F = K + 2

5 Schreinemakers Regeln
System definieren Schreinemakers Regeln Vereinfachung: Invarianter Punkt ohne Ath D.h. wir berücksichtigen nur 5 Phasen im Allgemeinen (in einem bivarianten Feld, F=2) müssen minestens 2 der Phasen instabil sein An einer Reaktion (univarianten Linie, F=1) muss mindestens 1 der Phasen nicht beteiligt sein Im invarianten Punkt sind alle 5 Phasen stabil P + F = K + 2

6 Reaktionen im System ermitteln

7 Schreinemakers Regeln
Reaktionen im System ermitteln Schreinemakers Regeln An jeder Reaktion ist genau eine der Phasen nicht beteiligt.

8 Schreinemakers Regeln
Reaktionen im System ermitteln Schreinemakers Regeln Fo fehlend

9 Schreinemakers Regeln
Reaktionen im System ermitteln Schreinemakers Regeln Fo fehlend En + H2O = Atg + Tc 45 En + 45 H2O = Atg + 14 Tc

10 Schreinemakers Regeln
Reaktionen im System ermitteln Schreinemakers Regeln En fehlend

11 Schreinemakers Regeln
Reaktionen im System ermitteln Schreinemakers Regeln En fehlend Atg = Fo + Tc + H2O Atg = 18 Fo + 4 Tc + 27 H2O

12 Schreinemakers Regeln
Reaktionen im System ermitteln Schreinemakers Regeln Tc fehlend

13 Schreinemakers Regeln
Reaktionen im System ermitteln Schreinemakers Regeln Tc fehlend Atg = En + Fo + H2O Atg = 10 En + 14 Fo + 31 H2O

14 Schreinemakers Regeln
Reaktionen im System ermitteln Schreinemakers Regeln Atg fehlend

15 Schreinemakers Regeln
Reaktionen im System ermitteln Schreinemakers Regeln Atg fehlend En + H2O = Tc + Fo 5 En + 2 H2O = 2 Tc + 2 Fo

16 Schreinemakers Regeln
Reaktionen im System ermitteln Schreinemakers Regeln H2O fehlend

17 Schreinemakers Regeln
Reaktionen im System ermitteln Schreinemakers Regeln H2O fehlend En + Atg = Tc + Fo 135 En + 2 Atg = 62 Tc + 90 Fo

18 Schreinemakers Regeln
Reaktionen im System ermitteln Schreinemakers Regeln Reaktionen können auch rechnerisch ermittelt werden NTc. talc + NFo. forsterite + NW. steam + NAtg. antigorite + NEn. enstatite = 0 SiO2 MgO H2O talc Tc Mg3Si4O10(OH) forsterite Fo Mg2SiO steam H2O H2O 0 0 1 antigorite Atg Mg48Si34O116(OH) enstatite En Mg2Si2O anthophyllite Ath Mg7Si8O22(OH) NTc NFo NAtg NEn NAth. 8 = 0 NTc NFo NAtg NEn NAth. 7 = 0 NTc NW NAtg NAth. 1 = 0

19 Schreinemakers Regeln
Reaktionen im System ermitteln Schreinemakers Regeln Reaktionen können auch rechnerisch ermittelt werden SiO2 MgO H2O talc Tc MG3SI4O10(OH) forsterite Fo MG2SIO steam H2O H2O 0 0 1 antigorite Atg MG48SI34O116(OH) enstatite En MG2SI2O anthophyllite Ath MG7SI8O22(OH) NTc NFo NAtg NEn NAth. 8 = 0 NTc NFo NAtg NEn NAth. 7 = 0 NTc NW NAtg NAth. 1 = 0 Atg = 10 En + 14 Fo + 31 H2O (Tc)

20 Schreinemakers Regeln
Reaktionen im System ermitteln Schreinemakers Regeln Reaktionen können auch rechnerisch ermittelt werden SiO2 MgO H2O talc Tc MG3SI4O10(OH) forsterite Fo MG2SIO steam H2O H2O 0 0 1 antigorite Atg MG48SI34O116(OH) enstatite En MG2SI2O anthophyllite Ath MG7SI8O22(OH) NTc NFo NAtg NEn NAth. 8 = 0 NTc NFo NAtg NEn NAth. 7 = 0 NTc NW NAtg NAth. 1 = 0 45 En + 45 H2O = Atg + 14 Tc (Fo)

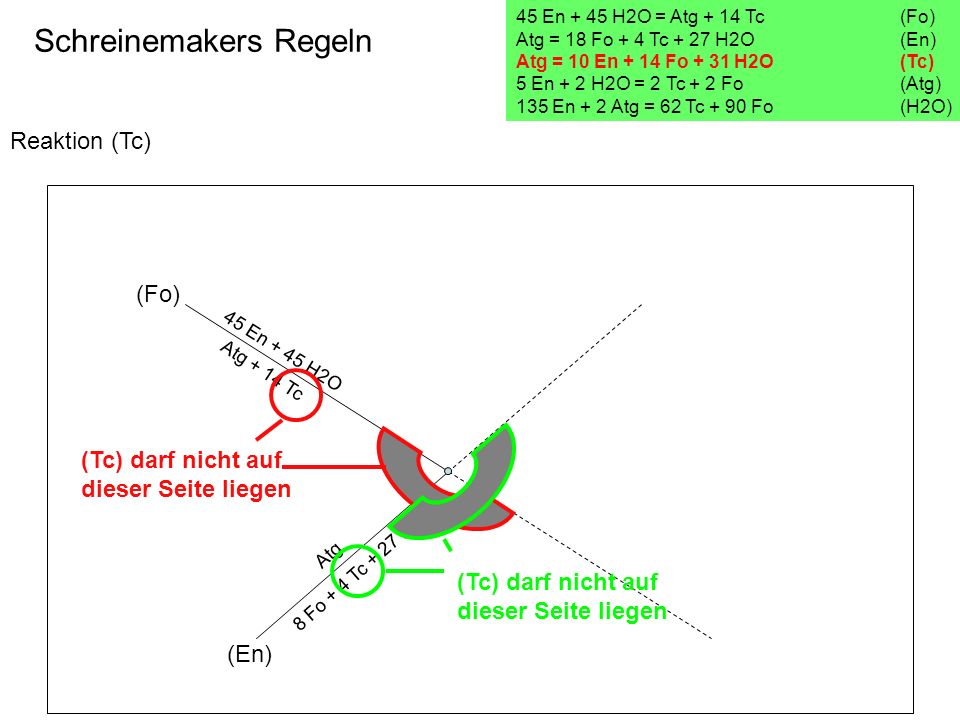

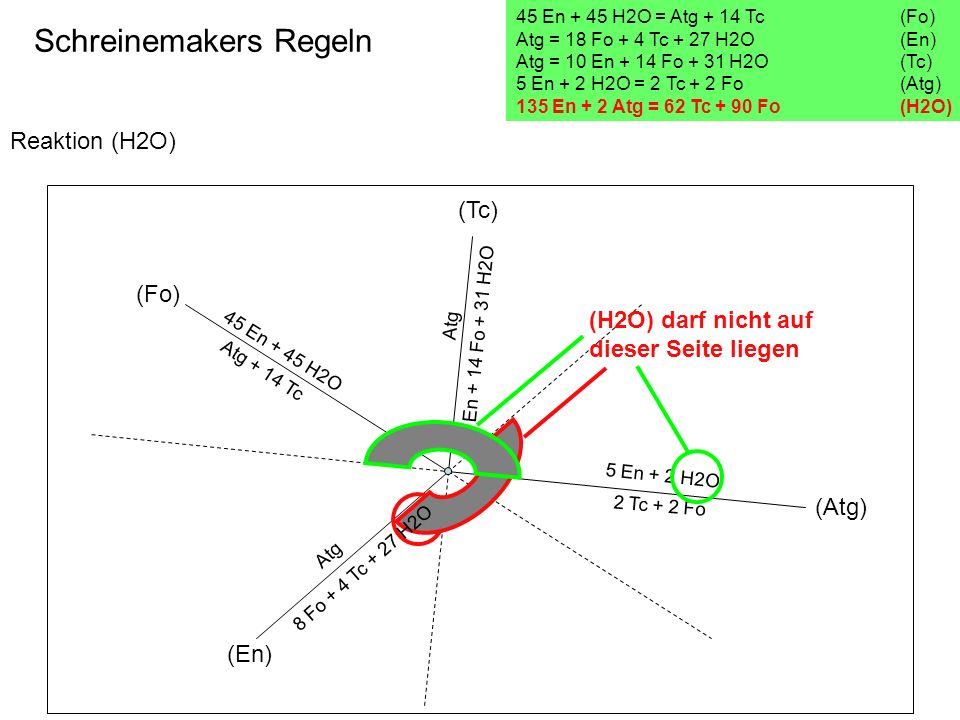

21 Schreinemakers Regeln
Reaktionen im System ermitteln Schreinemakers Regeln 45 En + 45 H2O = Atg + 14 Tc (Fo) Atg = 18 Fo + 4 Tc + 27 H2O (En) Atg = 10 En + 14 Fo + 31 H2O (Tc) 5 En + 2 H2O = 2 Tc + 2 Fo (Atg) 135 En + 2 Atg = 62 Tc + 90 Fo (H2O) Die Reaktionen werden mit denjenigen Phasen (in runden Klammern) bezeichnet die an der Reaktion nicht beteiligt sind. Invariante Punktge werden mit denjenigen Phasen [in eckigen Klammern] bezeichnet die dort instabil sind.

22 Schreinemakers Regeln
45 En + 45 H2O = Atg + 14 Tc (Fo) Atg = 18 Fo + 4 Tc + 27 H2O (En) Atg = 10 En + 14 Fo + 31 H2O (Tc) 5 En + 2 H2O = 2 Tc + 2 Fo (Atg) 135 En + 2 Atg = 62 Tc + 90 Fo (H2O) Schreinemakers Regeln eine Reaktion (willkürlich) auswählen, die beiden Seiten beschriften und den invarianten Punkt festlegen.

23 Schreinemakers Regeln
45 En + 45 H2O = Atg + 14 Tc (Fo) Atg = 18 Fo + 4 Tc + 27 H2O (En) Atg = 10 En + 14 Fo + 31 H2O (Tc) 5 En + 2 H2O = 2 Tc + 2 Fo (Atg) 135 En + 2 Atg = 62 Tc + 90 Fo (H2O) Schreinemakers Regeln eine Reaktion (willkürlich) auswählen, die beiden Seiten beschriften und den invarianten Punkt festlegen. (Fo) 45 En + 45 H2O Stabiler Ast der Reaktion Atg + 14 Tc [Ath] Metastabiler Ast der Reaktion Invarianter Punkt

24 Schreinemakers Regeln
45 En + 45 H2O = Atg + 14 Tc (Fo) Atg = 18 Fo + 4 Tc + 27 H2O (En) Atg = 10 En + 14 Fo + 31 H2O (Tc) 5 En + 2 H2O = 2 Tc + 2 Fo (Atg) 135 En + 2 Atg = 62 Tc + 90 Fo (H2O) Schreinemakers Regeln Nächste Reaktion: (En) (Fo) 45 En + 45 H2O Atg + 14 Tc

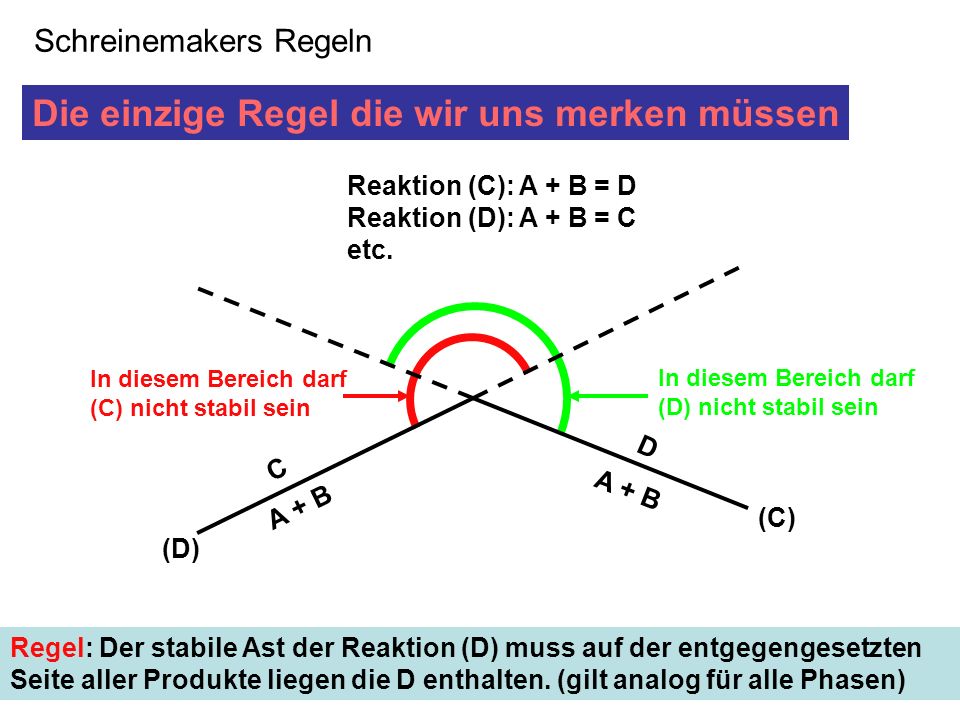

25 Die einzige Regel die wir uns merken müssen
Schreinemakers Regeln Die einzige Regel die wir uns merken müssen Reaktion (C): A + B = D Reaktion (D): A + B = C etc. In diesem Bereich darf (C) nicht stabil sein In diesem Bereich darf (D) nicht stabil sein D C A + B A + B (C) (D) Regel: Der stabile Ast der Reaktion (D) muss auf der entgegengesetzten Seite aller Produkte liegen die D enthalten. (gilt analog für alle Phasen)

26 Schreinemakers Regeln
45 En + 45 H2O = Atg + 14 Tc (Fo) Atg = 18 Fo + 4 Tc + 27 H2O (En) Atg = 10 En + 14 Fo + 31 H2O (Tc) 5 En + 2 H2O = 2 Tc + 2 Fo (Atg) 135 En + 2 Atg = 62 Tc + 90 Fo (H2O) Schreinemakers Regeln Der Stabile Ast der nächsten Reaktion (En) darf nicht auf der Seite "En + H2O" liegen. (Fo) 45 En + 45 H2O Atg + 14 Tc

27 Schreinemakers Regeln
45 En + 45 H2O = Atg + 14 Tc (Fo) Atg = 18 Fo + 4 Tc + 27 H2O (En) Atg = 10 En + 14 Fo + 31 H2O (Tc) 5 En + 2 H2O = 2 Tc + 2 Fo (Atg) 135 En + 2 Atg = 62 Tc + 90 Fo (H2O) Schreinemakers Regeln Das Produkt mit "Fo" darf nicht auf der stabilen Seite der Reaktion (Fo) liegen (Fo) 45 En + 45 H2O Atg + 14 Tc (En)

28 Schreinemakers Regeln
45 En + 45 H2O = Atg + 14 Tc (Fo) Atg = 18 Fo + 4 Tc + 27 H2O (En) Atg = 10 En + 14 Fo + 31 H2O (Tc) 5 En + 2 H2O = 2 Tc + 2 Fo (Atg) 135 En + 2 Atg = 62 Tc + 90 Fo (H2O) Schreinemakers Regeln Nächste Reaktion (Tc) (Fo) 45 En + 45 H2O Atg + 14 Tc Atg 8 Fo + 4 Tc + 27 H2O (En)

29 Schreinemakers Regeln
45 En + 45 H2O = Atg + 14 Tc (Fo) Atg = 18 Fo + 4 Tc + 27 H2O (En) Atg = 10 En + 14 Fo + 31 H2O (Tc) 5 En + 2 H2O = 2 Tc + 2 Fo (Atg) 135 En + 2 Atg = 62 Tc + 90 Fo (H2O) Schreinemakers Regeln Reaktion (Tc) (Fo) 45 En + 45 H2O Atg + 14 Tc (Tc) darf nicht auf dieser Seite liegen Atg 8 Fo + 4 Tc + 27 H2O (En)

30 Schreinemakers Regeln
45 En + 45 H2O = Atg + 14 Tc (Fo) Atg = 18 Fo + 4 Tc + 27 H2O (En) Atg = 10 En + 14 Fo + 31 H2O (Tc) 5 En + 2 H2O = 2 Tc + 2 Fo (Atg) 135 En + 2 Atg = 62 Tc + 90 Fo (H2O) Schreinemakers Regeln Reaktion (Tc) (Fo) 45 En + 45 H2O Atg + 14 Tc (Tc) darf nicht auf dieser Seite liegen Atg 8 Fo + 4 Tc + 27 H2O (Tc) darf nicht auf dieser Seite liegen (En)

31 Schreinemakers Regeln
45 En + 45 H2O = Atg + 14 Tc (Fo) Atg = 18 Fo + 4 Tc + 27 H2O (En) Atg = 10 En + 14 Fo + 31 H2O (Tc) 5 En + 2 H2O = 2 Tc + 2 Fo (Atg) 135 En + 2 Atg = 62 Tc + 90 Fo (H2O) Schreinemakers Regeln Reaktion (Tc): Das Produkt mit "Fo" und "En" darf nicht auf der stabilen Seite der Reaktionen (Fo) oder (En) liegen. (Tc) (Fo) 45 En + 45 H2O Atg + 14 Tc Atg 8 Fo + 4 Tc + 27 H2O (En)

32 Schreinemakers Regeln
45 En + 45 H2O = Atg + 14 Tc (Fo) Atg = 18 Fo + 4 Tc + 27 H2O (En) Atg = 10 En + 14 Fo + 31 H2O (Tc) 5 En + 2 H2O = 2 Tc + 2 Fo (Atg) 135 En + 2 Atg = 62 Tc + 90 Fo (H2O) Schreinemakers Regeln Nächste Reaktion (Atg) (Tc) (Fo) Atg 45 En + 45 H2O 10 En + 14 Fo + 31 H2O Atg + 14 Tc Atg 8 Fo + 4 Tc + 27 H2O (En)

33 Schreinemakers Regeln
45 En + 45 H2O = Atg + 14 Tc (Fo) Atg = 18 Fo + 4 Tc + 27 H2O (En) Atg = 10 En + 14 Fo + 31 H2O (Tc) 5 En + 2 H2O = 2 Tc + 2 Fo (Atg) 135 En + 2 Atg = 62 Tc + 90 Fo (H2O) Schreinemakers Regeln Reaktion (Atg) (Tc) (Fo) Atg 45 En + 45 H2O 10 En + 14 Fo + 31 H2O Atg + 14 Tc (Atg) darf nicht auf dieser Seite liegen Atg 8 Fo + 4 Tc + 27 H2O (En)

34 Schreinemakers Regeln
45 En + 45 H2O = Atg + 14 Tc (Fo) Atg = 18 Fo + 4 Tc + 27 H2O (En) Atg = 10 En + 14 Fo + 31 H2O (Tc) 5 En + 2 H2O = 2 Tc + 2 Fo (Atg) 135 En + 2 Atg = 62 Tc + 90 Fo (H2O) Schreinemakers Regeln Reaktion (Atg) (Tc) (Fo) Atg 45 En + 45 H2O 10 En + 14 Fo + 31 H2O Atg + 14 Tc (Atg) darf nicht auf dieser Seite liegen Atg 8 Fo + 4 Tc + 27 H2O (En)

35 Schreinemakers Regeln
45 En + 45 H2O = Atg + 14 Tc (Fo) Atg = 18 Fo + 4 Tc + 27 H2O (En) Atg = 10 En + 14 Fo + 31 H2O (Tc) 5 En + 2 H2O = 2 Tc + 2 Fo (Atg) 135 En + 2 Atg = 62 Tc + 90 Fo (H2O) Schreinemakers Regeln Reaktion (Atg) (Tc) (Fo) Atg 45 En + 45 H2O 10 En + 14 Fo + 31 H2O Atg + 14 Tc (Atg) darf nicht auf dieser Seite liegen Atg 8 Fo + 4 Tc + 27 H2O (En)

36 Schreinemakers Regeln
45 En + 45 H2O = Atg + 14 Tc (Fo) Atg = 18 Fo + 4 Tc + 27 H2O (En) Atg = 10 En + 14 Fo + 31 H2O (Tc) 5 En + 2 H2O = 2 Tc + 2 Fo (Atg) 135 En + 2 Atg = 62 Tc + 90 Fo (H2O) Schreinemakers Regeln Reaktion (Atg) : Das Produkt mit "Tc" und "Fo" darf nicht auf der stabilen Seite der Reaktionen (Tc) oder (Fo) liegen, etc. (Tc) (Fo) Atg 45 En + 45 H2O 10 En + 14 Fo + 31 H2O Atg + 14 Tc (Atg) Atg 8 Fo + 4 Tc + 27 H2O (En)

37 Schreinemakers Regeln
45 En + 45 H2O = Atg + 14 Tc (Fo) Atg = 18 Fo + 4 Tc + 27 H2O (En) Atg = 10 En + 14 Fo + 31 H2O (Tc) 5 En + 2 H2O = 2 Tc + 2 Fo (Atg) 135 En + 2 Atg = 62 Tc + 90 Fo (H2O) Schreinemakers Regeln Nächste Reaktion (H2O) (Tc) (Fo) Atg 45 En + 45 H2O 10 En + 14 Fo + 31 H2O Atg + 14 Tc 5 En + 2 H2O 2 Tc + 2 Fo (Atg) Atg 8 Fo + 4 Tc + 27 H2O (En)

38 Schreinemakers Regeln
45 En + 45 H2O = Atg + 14 Tc (Fo) Atg = 18 Fo + 4 Tc + 27 H2O (En) Atg = 10 En + 14 Fo + 31 H2O (Tc) 5 En + 2 H2O = 2 Tc + 2 Fo (Atg) 135 En + 2 Atg = 62 Tc + 90 Fo (H2O) Schreinemakers Regeln Reaktion (H2O) (Tc) (Fo) (H2O) darf nicht auf dieser Seite liegen Atg 45 En + 45 H2O 10 En + 14 Fo + 31 H2O Atg + 14 Tc 5 En + 2 H2O 2 Tc + 2 Fo (Atg) Atg 8 Fo + 4 Tc + 27 H2O (En)

39 Schreinemakers Regeln
45 En + 45 H2O = Atg + 14 Tc (Fo) Atg = 18 Fo + 4 Tc + 27 H2O (En) Atg = 10 En + 14 Fo + 31 H2O (Tc) 5 En + 2 H2O = 2 Tc + 2 Fo (Atg) 135 En + 2 Atg = 62 Tc + 90 Fo (H2O) Schreinemakers Regeln Reaktion (H2O) (Tc) (Fo) (H2O) darf nicht auf dieser Seite liegen Atg 45 En + 45 H2O 10 En + 14 Fo + 31 H2O Atg + 14 Tc 5 En + 2 H2O 2 Tc + 2 Fo (Atg) Atg 8 Fo + 4 Tc + 27 H2O (En)

40 Schreinemakers Regeln
45 En + 45 H2O = Atg + 14 Tc (Fo) Atg = 18 Fo + 4 Tc + 27 H2O (En) Atg = 10 En + 14 Fo + 31 H2O (Tc) 5 En + 2 H2O = 2 Tc + 2 Fo (Atg) 135 En + 2 Atg = 62 Tc + 90 Fo (H2O) Schreinemakers Regeln Reaktion (H2O): Beschriftung sollte klar sein (Tc) (Fo) Atg 45 En + 45 H2O 10 En + 14 Fo + 31 H2O Atg + 14 Tc 5 En + 2 H2O 2 Tc + 2 Fo (Atg) (H2O) Atg 8 Fo + 4 Tc + 27 H2O (En)

41 Schreinemakers Regeln
45 En + 45 H2O = Atg + 14 Tc (Fo) Atg = 18 Fo + 4 Tc + 27 H2O (En) Atg = 10 En + 14 Fo + 31 H2O (Tc) 5 En + 2 H2O = 2 Tc + 2 Fo (Atg) 135 En + 2 Atg = 62 Tc + 90 Fo (H2O) Schreinemakers Regeln Fertig? (Tc) (Fo) Atg 45 En + 45 H2O 10 En + 14 Fo + 31 H2O Atg + 14 Tc 5 En + 2 H2O 135 En + 2 Atg 2 Tc + 2 Fo (Atg) 62 Tc + 90 Fo (H2O) Atg 8 Fo + 4 Tc + 27 H2O (En)

42 Schreinemakers Regeln
H2O MgO SiO2 En Fo Tc Atg Schreinemakers Regeln Kompatibilitätsdiagramme (Tc) (Fo) Atg 45 En + 45 H2O 10 En + 14 Fo + 31 H2O Atg + 14 Tc 5 En + 2 H2O 135 En + 2 Atg 2 Tc + 2 Fo (Atg) 62 Tc + 90 Fo (H2O) Atg 8 Fo + 4 Tc + 27 H2O (En)

43 Schreinemakers Regeln
H2O MgO SiO2 En Fo Tc Atg Schreinemakers Regeln Kompatibilitätsdiagramme Tc + Fo nicht stabil (Tc) (Fo) Atg 45 En + 45 H2O 10 En + 14 Fo + 31 H2O Atg + 14 Tc 5 En + 2 H2O 135 En + 2 Atg 2 Tc + 2 Fo (Atg) 62 Tc + 90 Fo (H2O) Atg 8 Fo + 4 Tc + 27 H2O (En)

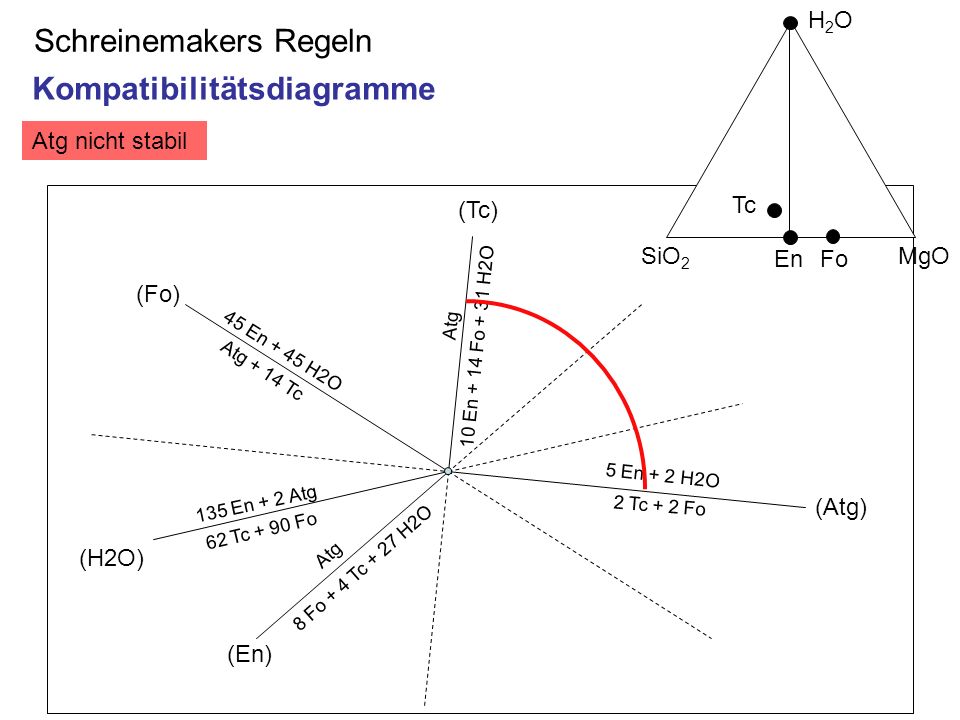

44 Schreinemakers Regeln
H2O MgO SiO2 En Fo Tc Atg Schreinemakers Regeln Kompatibilitätsdiagramme Atg nicht stabil (Tc) (Fo) Atg 45 En + 45 H2O 10 En + 14 Fo + 31 H2O Atg + 14 Tc 5 En + 2 H2O 135 En + 2 Atg 2 Tc + 2 Fo (Atg) 62 Tc + 90 Fo (H2O) Atg 8 Fo + 4 Tc + 27 H2O (En)

45 Schreinemakers Regeln
H2O MgO SiO2 En Fo Tc Atg Schreinemakers Regeln Kompatibilitätsdiagramme (Tc) (Fo) Atg 45 En + 45 H2O 10 En + 14 Fo + 31 H2O Atg + 14 Tc 5 En + 2 H2O 135 En + 2 Atg 2 Tc + 2 Fo (Atg) 62 Tc + 90 Fo (H2O) Atg 8 Fo + 4 Tc + 27 H2O (En)

46 Schreinemakers Regeln
H2O MgO SiO2 En Fo Tc Atg Schreinemakers Regeln Kompatibilitätsdiagramme (Tc) (Fo) Atg 45 En + 45 H2O 10 En + 14 Fo + 31 H2O Atg + 14 Tc 5 En + 2 H2O 135 En + 2 Atg 2 Tc + 2 Fo (Atg) 62 Tc + 90 Fo (H2O) Atg 8 Fo + 4 Tc + 27 H2O (En)

47 Schreinemakers Regeln
H2O MgO SiO2 En Fo Tc Atg Schreinemakers Regeln Kompatibilitätsdiagramme En + H2O nicht stabil (Tc) (Fo) Atg 45 En + 45 H2O 10 En + 14 Fo + 31 H2O Atg + 14 Tc 5 En + 2 H2O 135 En + 2 Atg 2 Tc + 2 Fo (Atg) 62 Tc + 90 Fo (H2O) Atg 8 Fo + 4 Tc + 27 H2O (En)

48 Schreinemakers Regeln
H2O MgO SiO2 En Fo Tc Atg Schreinemakers Regeln Kompatibilitätsdiagramme Atg nicht stabil (Tc) (Fo) Atg 45 En + 45 H2O 10 En + 14 Fo + 31 H2O Atg + 14 Tc 5 En + 2 H2O 135 En + 2 Atg 2 Tc + 2 Fo (Atg) 62 Tc + 90 Fo (H2O) Atg 8 Fo + 4 Tc + 27 H2O (En)

49 Schreinemakers Regeln
H2O MgO SiO2 En Fo Tc Atg Schreinemakers Regeln Kompatibilitätsdiagramme (Tc) (Fo) Atg 45 En + 45 H2O 10 En + 14 Fo + 31 H2O Atg + 14 Tc 5 En + 2 H2O 135 En + 2 Atg 2 Tc + 2 Fo (Atg) 62 Tc + 90 Fo (H2O) Atg 8 Fo + 4 Tc + 27 H2O (En)

50 Schreinemakers Regeln
H2O MgO SiO2 En Fo Tc Atg Schreinemakers Regeln Kompatibilitätsdiagramme (Tc) (Fo) Atg 45 En + 45 H2O 10 En + 14 Fo + 31 H2O Atg + 14 Tc 5 En + 2 H2O 135 En + 2 Atg 2 Tc + 2 Fo (Atg) 62 Tc + 90 Fo (H2O) Atg 8 Fo + 4 Tc + 27 H2O (En)

51 Schreinemakers Regeln
H2O MgO SiO2 En Fo Tc Atg Schreinemakers Regeln Kompatibilitätsdiagramme En + Atg nicht stabil (Tc) (Fo) Atg 45 En + 45 H2O 10 En + 14 Fo + 31 H2O Atg + 14 Tc 5 En + 2 H2O 135 En + 2 Atg 2 Tc + 2 Fo (Atg) 62 Tc + 90 Fo (H2O) Atg 8 Fo + 4 Tc + 27 H2O (En)

52 Schreinemakers Regeln
H2O MgO SiO2 En Fo Tc Atg Schreinemakers Regeln Kompatibilitätsdiagramme Atg stabil (Tc) (Fo) Atg 45 En + 45 H2O 10 En + 14 Fo + 31 H2O Atg + 14 Tc 5 En + 2 H2O 135 En + 2 Atg 2 Tc + 2 Fo (Atg) 62 Tc + 90 Fo (H2O) Atg 8 Fo + 4 Tc + 27 H2O (En)

53 Schreinemakers Regeln
H2O MgO SiO2 En Fo Tc Atg Schreinemakers Regeln Kompatibilitätsdiagramme (Tc) (Fo) Atg 45 En + 45 H2O 10 En + 14 Fo + 31 H2O Atg + 14 Tc 5 En + 2 H2O 135 En + 2 Atg 2 Tc + 2 Fo (Atg) 62 Tc + 90 Fo (H2O) Atg 8 Fo + 4 Tc + 27 H2O (En)

54 Schreinemakers Regeln
H2O MgO SiO2 En Fo Tc Atg Schreinemakers Regeln Kompatibilitätsdiagramme Tc + Fo nicht stabil (Tc) (Fo) Atg 45 En + 45 H2O 10 En + 14 Fo + 31 H2O Atg + 14 Tc 5 En + 2 H2O 135 En + 2 Atg 2 Tc + 2 Fo (Atg) 62 Tc + 90 Fo (H2O) Atg 8 Fo + 4 Tc + 27 H2O (En)

55 Schreinemakers Regeln
H2O MgO SiO2 En Fo Tc Atg Schreinemakers Regeln Kompatibilitätsdiagramme En + H2O nicht stabil (Tc) (Fo) Atg 45 En + 45 H2O 10 En + 14 Fo + 31 H2O Atg + 14 Tc 5 En + 2 H2O 135 En + 2 Atg 2 Tc + 2 Fo (Atg) 62 Tc + 90 Fo (H2O) Atg 8 Fo + 4 Tc + 27 H2O (En)

56 Schreinemakers Regeln
H2O MgO SiO2 En Fo Tc Atg Schreinemakers Regeln Kompatibilitätsdiagramme (Tc) (Fo) Atg 45 En + 45 H2O 10 En + 14 Fo + 31 H2O Atg + 14 Tc 5 En + 2 H2O 135 En + 2 Atg 2 Tc + 2 Fo (Atg) 62 Tc + 90 Fo (H2O) Atg 8 Fo + 4 Tc + 27 H2O (En)

57 Schreinemakers Regeln
H2O MgO SiO2 En Fo Tc Atg Schreinemakers Regeln Kompatibilitätsdiagramme Atg + Tc nicht stabil (Tc) (Fo) Atg 45 En + 45 H2O 10 En + 14 Fo + 31 H2O Atg + 14 Tc 5 En + 2 H2O 135 En + 2 Atg 2 Tc + 2 Fo (Atg) 62 Tc + 90 Fo (H2O) Atg 8 Fo + 4 Tc + 27 H2O (En)

58 Schreinemakers Regeln
H2O MgO SiO2 En Fo Tc Atg Schreinemakers Regeln Kompatibilitätsdiagramme Atg stabil (Tc) (Fo) Atg 45 En + 45 H2O 10 En + 14 Fo + 31 H2O Atg + 14 Tc 5 En + 2 H2O 135 En + 2 Atg 2 Tc + 2 Fo (Atg) 62 Tc + 90 Fo (H2O) Atg 8 Fo + 4 Tc + 27 H2O (En)

59 Schreinemakers Regeln
H2O MgO SiO2 En Fo Tc Atg Schreinemakers Regeln Kompatibilitätsdiagramme Fertig (Tc) (Fo) Atg 45 En + 45 H2O 10 En + 14 Fo + 31 H2O Atg + 14 Tc 5 En + 2 H2O 135 En + 2 Atg 2 Tc + 2 Fo (Atg) 62 Tc + 90 Fo (H2O) Atg 8 Fo + 4 Tc + 27 H2O (En)

60 übertragen auf berechnetes Diagramm
(Tc) (Fo) 10 En + 14 Fo + 31 H2O Atg 45 En + 45 H2O Atg + 14 Tc 5 En + 2 H2O 135 En + 2 Atg (Atg) 62 Tc + 90 Fo 2 Tc + 2 Fo (H2O) Atg 8 Fo + 4 Tc + 27 H2O (En)

61 H2O MgO SiO2 En Fo Tc Atg (Fo) (Tc) (H2O) [Ath] (En) (Atg)
