1 Mikrocomputertechnik 1 Einführung Prof. J. Walter Stand November Mikrocomputertechnik Jürgen Walter Eagle-Einführungs-Quickie Beschreibung Pfostenstecker Port 0 Port 1 Port 2 Port 3 Port 4 UART0 UART1 SMBUS SPI USB 4 Timers PCA 10-bit ADC

2 Mikrocomputertechnik 1 Einführung Prof. J. Walter Stand November Lernziele: Installation von Prinzipielle Vorgehensweise zur Erstellung einer Leiterplatte Informationen Arbeitsfähiges Entflechtungsprogramm

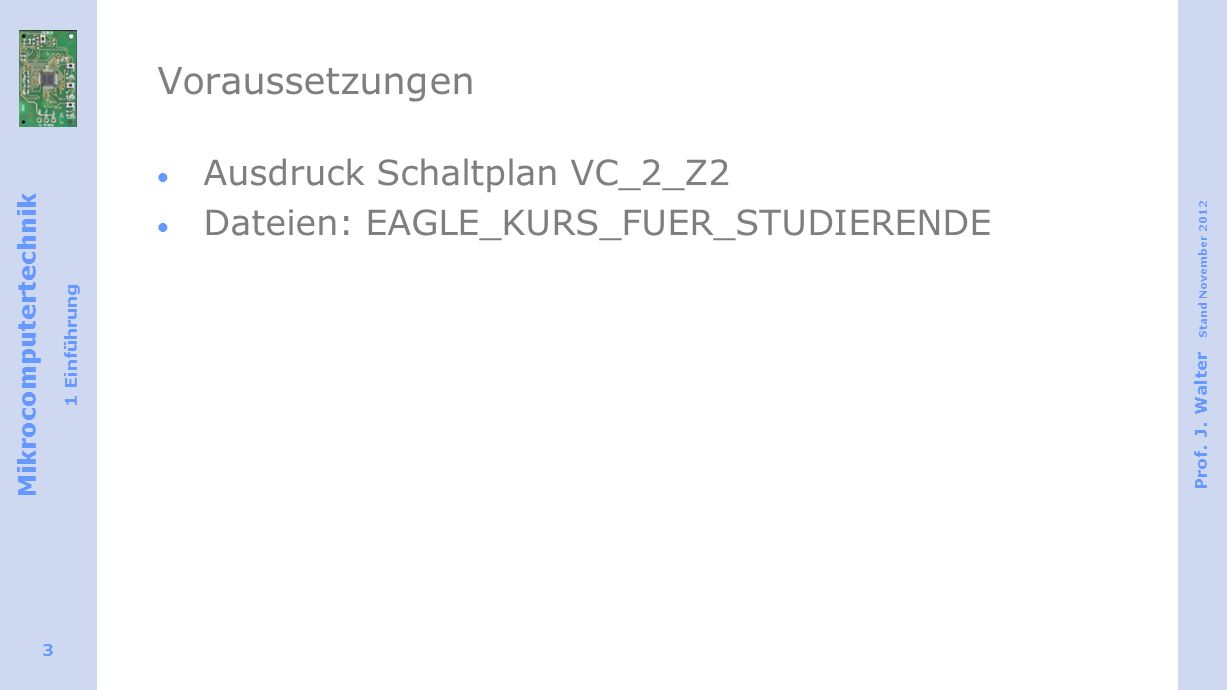

3 Mikrocomputertechnik 1 Einführung Prof. J. Walter Stand November Voraussetzungen Ausdruck Schaltplan VC_2_Z2 Dateien: EAGLE_KURS_FUER_STUDIERENDE

4 Mikrocomputertechnik 1 Einführung Prof. J. Walter Stand November VC_2_Z2

5 Mikrocomputertechnik 1 Einführung Prof. J. Walter Stand November Eagle installieren DateienEagleInstallationsQuickie laden Eagle########.exe ausführen Eagle Verzeichnis für Projekte anlegen (Daten D:\) SEM_Vorlage_Projekt.sch Aufrufen: SEM_Vorlage_Projekt.sch *.sch Suffix-mit Eagle verbinden

6 Mikrocomputertechnik 1 Einführung Prof. J. Walter Stand November Erste Schritte Move Gruppe, Move add / net Anschluss Pfostenstecker – (PINHEAD) Anschluss Treiber – SN74HCT541DW – (74xx-eu) Anschluss LEDs (LED-LED-LEDCHIPLED_1206) Widerstände (RCL-R-EU_R1206) Anschluss DIP-Switches (switch-dil-DIP04YL) Power GND, +3V3, +5V Versorgungspins IC 541 (invoke) + Blockkondensator Bibliothek rcl-EU-C 1206

7 Mikrocomputertechnik 1 Einführung Prof. J. Walter Stand November Dateien DateiBeschreibungAnmerkung Eagle.exeEntflechtungsprogra mm manual_de.pdfHandbuch zu Eagle tutorial_de.pdfTutorial zu Eagle VC_2_Z2 Rev_1 Doku.docx Beschreibung der Platine Ordner: SEM_Projekt_Vorla ge SEM_Vorlage_Proje kt.brd

8 Mikrocomputertechnik 1 Einführung Prof. J. Walter Stand November Übung: VC_2_Z2VC_2_Z2 Alle Jumper Alles: PWM-DAC (1206) + JP7 Blockkondensatoren C1,C2 für IC1,IC2 LEDs + R Potentiometer

9 Mikrocomputertechnik 1 Einführung Prof. J. Walter Stand November Eagle-Footprint von Farnell Web-Konto eröffnen Bauteil laden Anleitung befolgen

10 Mikrocomputertechnik 1 Einführung Prof. J. Walter Stand November Anleitung: Import von Farnell To import your new library into EAGLE: 1. Start EAGLE. 2. Select File -> New -> Library from the menu. 3. In the blank library window, select File -> Script from the menu. 4. Select the EDIT tab. 5. Browse to the correct EAGLE Script file (".scr" file extension) in the file "Open" window. 6. After opening the file, the script will populate the new library. 7. Use File -> Save (or Save As..) to save the library to the desired location in EAGLE native format.

11 Mikrocomputertechnik 1 Einführung Prof. J. Walter Stand November Linkliste für Handbuch/Lehrvideos 2/l/EAGLE-RECORDED-WEBINAR:-Grundlagen- (German) 2/l/EAGLE-RECORDED-WEBINAR:-Grundlagen- (German) content/uploads/2011/05/V6_tutorial_de.pdf content/uploads/2011/05/V6_tutorial_de.pdf

12 Mikrocomputertechnik 1 Einführung Prof. J. Walter Stand November Quickies – schnell und intensiv lernen Ziel erreicht!
