1 Biomechanik (1/2) ____KAD

2 Einleitung Mechanische Grundbegriffe Newtonsche Axiome Formstabilität
Schwehrpunkt Ein- und zweiarmiger Hebel Belastungen

3 a(t) Frage x(t) Körper

4

5 Newtonsche Axiome Das erste Gesetz ist das Trägheitsprinzip. Es gilt nur in Inertialsystemen „Ein Körper verharrt im Zustand der Ruhe oder der gleichförmigen Translation, sofern er nicht durch einwirkende Kräfte zur Änderung seines Zustands gezwungen wird.“ Das zweite newtonsche Gesetz ist das Grundgesetz der Dynamik „Die Änderung der Bewegung einer Masse ist der Einwirkung der bewegenden Kraft proportional und geschieht nach der Richtung derjenigen geraden Linie, nach welcher jene Kraft wirkt.“ ein Spezialfall , Das dritte Prinzip ist das Wechselwirkungsprinzip „Kräfte treten immer paarweise auf. Übt ein Körper A auf einen anderen Körper B eine Kraft aus (actio), so wirkt eine gleichgroße, aber entgegen gerichtete Kraft von Körper B auf Körper A (reactio).“ Prinzip der ungestörten Überlagerung oder Superpositionsprinzip der Mechanik „Wirken auf einen Punkt (oder einen starren Körper) mehrere Kräfte , so addieren sich diese vektoriell zu einer resultierenden Kraft auf.“                ,

6 Die Biomechanik befasst sich mit Funktionen und Strukturen von Bewegungsapparat und Bewegungen von biologischen Systemen. Formstabilität Stehen, Standfestigkeit Bewegungen Mechanische Beanspruchungen Mechanische Eigenschaften von einigen biologischen Stoffen (1) Themen (2) Wiederholung: (Skalargrössen) Leistung, Energie, Arbeit (Vektorgrössen) Kraft, Drehmoment (=Kraft mal Kraftarm) starrer Körper: ein System von Massenpunkten deren Abstände voneninander zeitlich unverändert bleiben (keine Deformation)

7 Formstabilität Gravitation (Körpergewicht, Last) Bewegungen
Kräfte aus der Aussenwelt, Belastung Knochen, Skelett für die Formstabilität Knochenanteil im Körper Aufbau des Skeletts Knochenstruktur

8 Knochenanteil bei verschiedenen Tieren
Vergleich des Skeletts von einigen Tieren Lemming Nilpferd Knochenanteil bei verschiedenen Tieren Außerhalb des eigenen Gewichtes tragen Tiere noch Lasten: z.B.

9 Erklärung des wachsenden Knochenanteils
Änderungen der linearen, quadratischen und kubischen Größen bei einem einfachen Körper, z.B. Kugel: entsprechende biol. Grösse z.B. Zunahme: 1 12 4 2  50  34  2fach  4fach  8fach Körperhöhe Querschnitt des Knochens Körpermasse

10 Stehen — mechanisches Gleichgewicht
Im mechanischen Gleichgewicht addieren sich alle Kräfte und Drehmomente zu Null: Kräftegleichgewicht und Drehmoment-Gleichgewicht Gleichgewichtstypen: stabil labil indifferent

11 Schwerpunkt Schwerpunkt ist der Punkt, in dem der Körper unterstützt werden muss, damit er in jeder Position im Gleichgewicht bleibt. (Bei homogenen Körper: geometrischer Mittelpunkt.) Der Schwerpunkt S muss so zwischen m1 und m2 liegen, dass m1gr1 = m2g r2 ist Der Schwerpunkt ist der Angriffspunkt der Schwerkraft:

12 Gleichgewicht bei Verdrehung
Gleichgewicht: Die Wirkungslinie der Schwerkraft geht durch die Unterstützungsfläche: Der Schwerpunkt fällt, wenn er nicht über der Unterstützungsfläche liegt.

13 Schwerpunkt des Menschen
Der Mensch kann seinen Schwerpunkt ausserhalb des Körpers verlagern.

14 Schwerpunktsatz Der Schwerpunkt eines Körpers bewegt sich so, als ob die Gesamtmasse im Schwerpunkt vereinigt wäre und die Summe aller äusseren Kräfte dort angreifen würde. Beispiel: Hochsprung: Fosbury Flop Schwerpunkt bewegt sich unter der Latte (geringere Hubarbeit)

15 Gleichgewicht bei Verdrehung. Standfestigkeit
Je grösser die Unterstützungsfläche ist, desto stabiler ist das Gleichgewicht. 3 Füße +1

16 Einteilung der Vierfüßler
„vorderlastig” Rind, Pferd, ... „hinterlastig” Bär, Känguruh, Eichhorn, ... Im Durchschnitt die größte Unter-stützungsfläche! LH-LV-RH-RV LH-LV-RV-RH LH-RH-LV-RV LH-RH-RV-LV LH-RV-LV-RH LH-RV-RH-LV

17 Hebelfunktion: einarmiger Hebel
Last und Kraft greifen auf der gleichen Seite des Drehpunkts an. Kraftarm ist länger als Lastarm. → F < G G rL rK Kraftarm ist kürzer als Lastarm. → F > G F G rK rL Hebelgesetz (beim Gleichgewicht):

18 Zweiarmiger Hebel Hebelgesetz (beim Gleichgewicht): rL rK F
Last und Kraft liegen auf entgegengesetzten Seiten des Drehpunkts. Last und Kraft sind gleichgerichtet. G

19 Fortbewegung Muskel „aktive” Feder, Krafterzeugung
Sehne Feder, Übertragung der Kräfte auf Knochen Skelett Bewirkung der Bewegung des Körper(teil)s

20 Der Arm (Ellenbogengelenk) als einarmiger Hebel
Modell Bizeps bei senkrecht angreifender Kraft Oberarm Unterarm FB FB rB = G rL rB (Kraftarm) rL G (Lastarm)

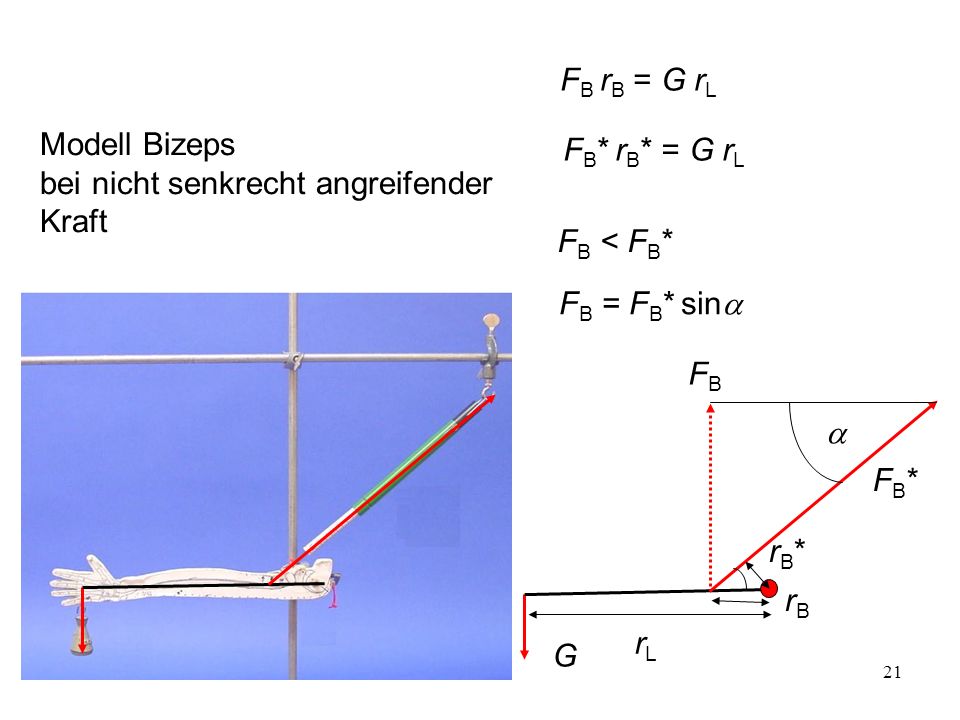

21 FB rB = G rL Modell Bizeps bei nicht senkrecht angreifender Kraft FB* rB* = G rL FB < FB* FB = FB* sina FB a FB* rB* rB rL G

22 Der Arm (Ellenbogengelenk) als zweiarmiger Hebel
Modell Trizeps bei senkrecht angreifender Kraft FT rT = G rL FT G rL rT

23 Beispiele < G

24 Wirkungsgrad der Bewegungen von Tieren
Maus Grösser, desto effektiver Ratte Biene Heuschrecke Hase Hubschrauber Papagei Hund Schaf Kuh Möwe Auto Taube Mensch Pferd Lachs Flugzeug

25 Andere Bewegungen im Körper:
Belastungsdiagramm: Bewegungen bei Atmung Herztätigkeit Blutströmung ... z. B. Belastung Bewegungen Deformation mechanische Beanspruchung von Geweben Deformationen

26 Mechanische Belastungen auf den Bewegungsapparat
Krafteinwirkung Bewegung, Deformation Beanspruchungstypen: Torsion -Kompression Biegung unbelastet Scherung Torsion (Windung) Dehnung - Stauchung

27 Deformationen (einfacher zu lernen)
Es gäbe ein Körper bei gleichgewicht aber wirken allegemeine Kräfte und Drehmomente FScherung MBiegung MTorsion F FDehnung M

28 Belastungen und Wirkungen

29 Bereiche des Belastungsdiagrammes
Bruch (Riß) Plastischer Bereich (irreversibel) Elastischer Bereich (reversibel) Deformation

30 Dehnung — Stauchung Dehnung (Stauchung): A
Zugspannung (Druckspannung): F F

31 Dehnung — Stauchung: Hookesches Gesetz
E: Elastizitätsmodul (Youngsches Modul), [E] = Pa  s Zug  Dehnung e Gültigkeitsbereich für das Hooksche Gesetz (innerhalb des elastischen Bereiches) Druck  Stauchung

32 Dehnung — Stauchung: Elastizitätsmodul
E — „Widerstand” gegen Dehnung oder Stauchung s E2 Stoff E (MPa) Stahl Gold 78 000 Glas 50 000 Gummi 1 Stoff E (MPa) Knochen 10 000 Kollagen 1 500 Bandscheibe 5 Elastin 0,5 E1 e „Elastisch” in der Umgangssprache bedeutet: — breiteren elastischen Bereich, — kleineres E vgl: Kompressibilitätsmodul = 1/Kompressibilität Widerstand = 1/Leitfähigkeit

33 Biegung Dehnung „Biegung = Dehnung + Stauchung” neutrale Fläche
 — Formfaktor s F R für volle Stange R2 R1 für Röhre

34 Vielen Dank für ihre Aufmerksamkeit!
Fragen, Bemerkungen, Kommentare?…
