QRV mit Computer und Transceiver Vortragender: Manfred Mauler OE7AAI 30 Jahre FIRAC in OE8 Funkseminar Cap Wörth

2 Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8
Vortrag Agenda Begrüßung Vorstellung Themen Überblick über die Betriebsarten, Historie Technische Voraussetzungen und Geräte Die einzelnen Betriebsarten im Detail Beschreibung Bandpläne, Schwerpunktfrequenzen Programme Betriebstechnik in der Praxis Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8

3 Workshop Agenda (Forts.)
Pausen je nach Bedarf Q&A (Fragen & Antworten) jederzeit 12:00 Mittagspause Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8

4 Digitale Betriebsarten
Vorstellung Vortragender Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8

5 Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8
Manfred, OE7AAI Steckbrief Name: Ing. Manfred Mauler Familie: verheiratet, 2 Kinder, 2 Enkel Beruf: IT Consultant Call: seit 2002 lizenziert Schwerpunktinteressen Amateurfunk Digitale Betriebsarten, Portabelbetrieb, Kurzwelle Referat für Ausbildung, Notfunkreferat Schriftführer und Klubmanager LV OE7 SysOP EchoLink Anbindung OE7XTI Erreichbar via: Inet: Homepage: Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8

6 Digitale Betriebsarten
Einleitung Überblick Digitale Betriebsarten OE7AAI Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8

7 Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8
Überblick Funkbetrieb ist mehr als HF Technik Computer nicht mehr wegzudenken Software ist Schlüssel PC = Ergänzung in allen AFU-Bereichen Digimodes: QRP-Betrieb üblich <50W Einfache Interfaces zw. PC und Transceiver Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8

8 Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8
Überblick Einsatzgebiete des PCs im AFU: Programmierung des Transceivers Steuerung des Transceivers, Rotors (CAT) DSP Filter am NF Ausgang des Transceivers Simulation/Design von Filtern und Antennen Spectrumanalyse von NF Signalen (bis 20kHz) Logbuchführung, Contestlogs Digitale Betriebsarten Wetterfaxempfang Relaissteuerung, Sprachmailbox EchoLink, PR Digipeater/Mailbox Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8

9 Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8
Überblick Definition der Digitalen Betriebsarten: Texte, Bilder oder andere nichtsprachliche Informationen werden mit Hilfe der Funktechnik von einem Sender zu einem oder mehreren Empfängern übertragen. Diese Daten kommen zumeist von einem Computer durch Liveeingabe, oder aus einer Datei. Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8

10 Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8
Überblick Digitale Betriebsarten: Tastatur zu Tastatur mit Soundkarte RTTY 45Bd, 110Bd PSK31/63/125 (BPSK; QPSK mit Fehlerkorrektur) MT63, MFSK, Throb, MFSK16, Olivia-MFSK WSJT (Meteorscatter RTTY) WSPR (Weak Signal Propagation Reporter) WOLF (Langwelle) Hellschreiber: Feld Hell, PSK Hell und Hell 80 CW ! Neu: Contestia, Domino, RttyM Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8

11 Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8

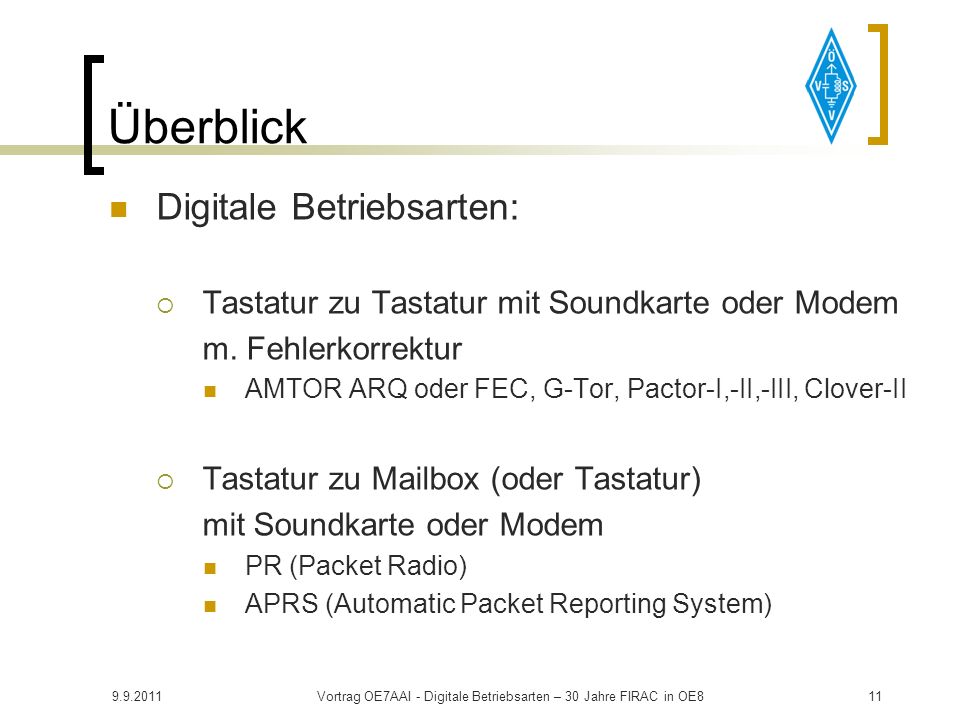

Überblick Digitale Betriebsarten: Tastatur zu Tastatur mit Soundkarte oder Modem m. Fehlerkorrektur AMTOR ARQ oder FEC, G-Tor, Pactor-I,-II,-III, Clover-II Tastatur zu Mailbox (oder Tastatur) mit Soundkarte oder Modem PR (Packet Radio) APRS (Automatic Packet Reporting System) Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8

12 Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8
Überblick Digitale Betriebsarten: PC Mikrofon zu Transceiver (oder PC) EchoLink (Vortrag Norbert, OE8OWK :30Uhr) Bildübertragung PC zu PC SSTV (Slow Scan TV) NBTV (Narrow Band TV) Fax/Wetterfaxempfang mit Soundkarte Nur Empfang Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8

13 Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8
Überblick Geschichte: CW erste digitale Betriebsart Fax 1930 mechanische Trommelabtaster, Wetterfax, Presse Hellschreiber 1999: PSK-Hell von ZL1BPU RTTY 1946 zuerst mit mechanischen Geräten, heute mit PC Packet Radio 1978 auf UKW, später KW (300b/s), aus X25 abgeleitet AMTOR 1979 von Peter Martinez, G3PLX auf AFU mod. SITOR Pactor(-1) 1990 von DL6MAA und DF4KV Clover 1992 von Ray Petit, W7GHM entwickelt G-TOR 1994 von Kantronics entwickelt (Pactor Variante) Pactor-II 1995 von SCS entwickelt PSK31 1997 von Peter Martinez, G3PLX MT63 1998 von Pavel Jalocha, SP9VRC Throb 2000 von Lionel Sear, G3PPT MFSK8,16 (Stream) von Murray Greenman, ZL1BPU Olivia MFSK 2004 Chip64,128 Von Nino Porcino, IZ8PZY (Spread Spectrum) Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8

14 Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8
Überblick Komponenten für Digimodes: PC mit Soundkarte (16-bit) und Win98/XP/Vista/W7 Soundkarte = AD/DA Wandler mit DSP Generiert NF-Sendesignal RS232 Schnittstelle für PTT Tastung (auch USB-RS232 Wandler möglich) Potentialtrennstufe Übertrager für NF Signale (ev. auch Optokoppler) Optokoppler für PTT Transceiver + Netzgerät + Antenne Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8

15 Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8
Überblick Komponenten für Digimodes: Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8

16 Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8
Überblick Software Universalsoftware für verschiedene Modi z.B. MixW, HamScope, Stream, Multipsk JV-Comm32, Alpha… Spezialsoftware für eine Betriebsart z.B. MMTTY, Digipan (PSK31;Vorläufer v. MixW) Throb, CWGet, MT63, MMSSTV, ChromaPix, WSJT, WSPR, WinPSK, WXSat, UIView32, Paxon… Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8

17 Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8
Überblick Optionale Komponenten (je nach Betriebsart) TNC oder PR-Modem Pactor Modem (Fa. SCS) Digitalkamera CAT Interface (auch in Kombination mit Potentialtrennstufe + Soundkarte möglich) Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8

18 Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8
Überblick Anforderungen an den Transceiver NF Ein-/Ausgang über eigene Buchse empfehlenswert Stabiler Oszillator DSP (Sprach-Prozessor) abgeschaltet USB Einstellung Fernsteuerung über CAT, RS232, CI-V 500Hz Filter u.U. einsetzen Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8

19 Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8
Fachausdrücke FSK: Frequency Shift Keying Frequenzumtastung Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8

20 Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8
Fachausdrücke PSK: Phase Shift Keying Phasenmodulation Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8

21 Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8
Fachausdrücke BPSK: Bipolar Phase Shift Keying Bipolare Phasenumtastung Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8

22 Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8
Fachausdrücke QPSK: Quad Phase Shift Keying Es werden nicht nur 0° und 180° wie bei BPSK sondern auch 90° und 270° zur Kodierung verwendet – damit sind in der gleichen Zeit doppelt soviele Bits übertragbar Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8

23 Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8
Fachausdrücke AFSK: Audio Frequency Shift Keying Niederfrequenz Frequenzumtastung Es wird nicht wie bei FSK die HF umgetastet, sondern sondern ein niederfrequenter Hilfsträger, der auf die Hochfrequenz aufmoduliert wird. Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8

24 Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8
Fachausdrücke MFSK: Multi Frequency Shift Keying Mehrfrequenzumtastung Ist eine besondere Form der AFSK. Es werden nicht nur 2 sondern mehrere Töne zur Signalübertragung verwendet. Spektrum eines MFSK16 Signals: Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8

25 Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8
Fachausdrücke FEC: Forward Error Correction Den Daten werden zusätzliche Fehlerkorrekturbits hinzugefügt, mit denen der Empfänger fehlerhafte Daten rekonstruieren kann. z.B. DTMF Dual Tone Multi Frequency Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8

26 Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8

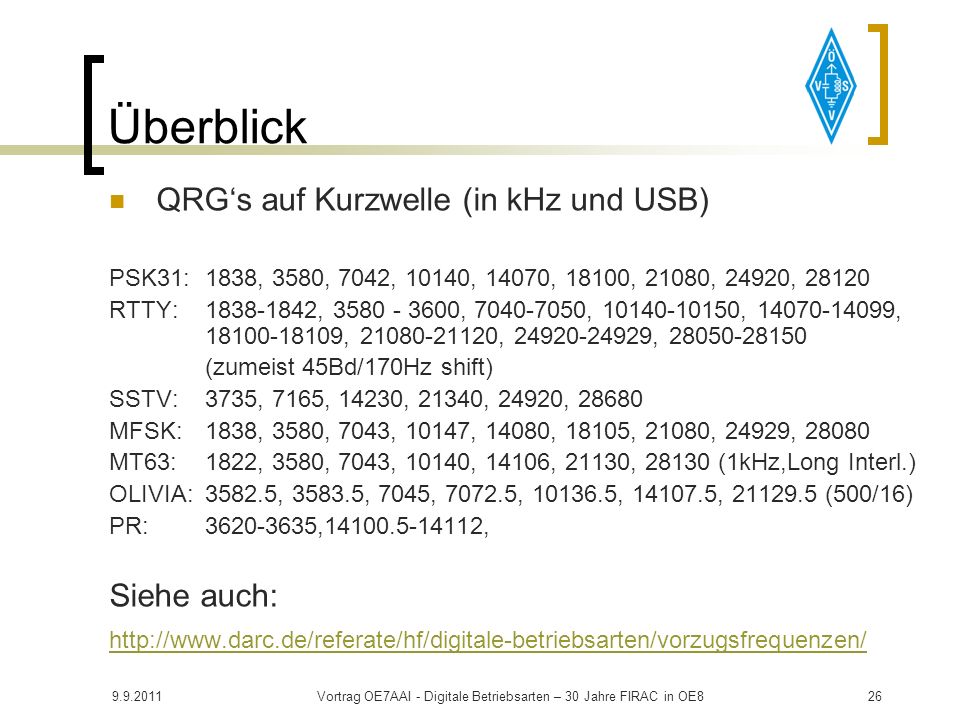

Überblick QRG‘s auf Kurzwelle (in kHz und USB) PSK31: 1838, 3580, 7042, 10140, 14070, 18100, 21080, 24920, 28120 RTTY: , , , , , , , , (zumeist 45Bd/170Hz shift) SSTV: 3735, 7165, 14230, 21340, 24920, 28680 MFSK: 1838, 3580, 7043, 10147, 14080, 18105, 21080, 24929, 28080 MT63: 1822, 3580, 7043, 10140, 14106, 21130, (1kHz,Long Interl.) OLIVIA: , , 7045, , , , (500/16) PR: , , Siehe auch: Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8

27 Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8
Überblick Bandbreitenbedarf: Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8

28 Digitale Betriebsarten
PAUSE © Paws, Inc. All Rights Reserved Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8

29 Digitale Betriebsarten
Praktischer Teil: Betriebsarten im Detail Installation diverser Programme Empfangsversuche Fragen und Antworten Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8

30 Digitale Betriebsarten
Im Detail OE7AAI Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8

31 Digitale Betriebsarten
RTTY (Radio Teletype; Funkfernschreiben) FSK mit 45,45Bd und 170Hz Shift (manchmal auch 110Bd) Urvater der digitalen Betriebsarten Code CCITT Nr.2, auch Baudot Code genannt Noch immer sehr populär (auch Conteste) Erst durch PSK31 etwas verdrängt Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8

32 Digitale Betriebsarten
PSK31 BPSK mit 31,25 Baud (bit/s) Erfinder: Pawel Jalocha, SP9VRC Populär durch Windows Programm von Peter Martinez, G3PLX für Soundkarte Ziel: so einfach wie RTTY aber robuster auf schwache verrauschte Signale Sehr schmalbandig (60Hz) Varicode (ähnlich Morsecode) QPSK: mit FEC Vielen Unterarten z.B. PSK10,PSK63) Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8

33 Digitale Betriebsarten
MFSK16 (Multi Tone Frequency Shift Keying) Nicht nur 2 Töne wie bei RTTY Militärischen Ursprungs (GB, Belgien) Erfinder Nino IZ8BLY 16 Töne mit 15,625Hz Abstand = 316Hz Bandbreite FEC; dadurch „nur“ 31,25b/s Unempfindlich gegen Impuls- und Breitbandstörungen Konstante Sendeleistung Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8

34 Digitale Betriebsarten
MT63 MFSK mit 64 Tönen mit Walsh FEC Code Erfinder Pawel Jalocha, SP9VRC Relativ große Bandbreite 500,1000,2000Hz Unempfindlich gegenüber Störungen Hohe CPU Leistung benötigt Sehr experimentell Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8

35 Digitale Betriebsarten
OLIVIA MFSK Neueste Entwicklung von Pawel Jalocha SP9VRC Benannt nach seiner Tochter Dekodierung noch bei 22db unter Rauschpegel Hz Bandbreite 4,8,16 bis 128 Töne Kann mit MT63 und PActor-III auf der gleichen QRG koexistieren Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8

36 Digitale Betriebsarten
OLIVIA MixW Einstellungen Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8

37 Digitale Betriebsarten
AMTOR (Amateur Teletype over Radio) Von SITOR (Simplex Telex over Radio) abgeleitet Erfinder Peter Martinez, G3PLX 2 Modi: ARQ und FEC MixW unterstützt nur FEC Im ARQ Modus werden korrekt übertragene 3er Gruppen bestätigt (ACK) oder mit NAK als Fehler gemeldet wodurch die Gruppe wiederholt wird. Wie bei RTTY stehen nur Groß- buchstaben und - ( ) $ ! " / : ? . zur Verfügung Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8

38 Digitale Betriebsarten
PACTOR Vereint Vorteile von AMTOR und Packet Erfinder: Ulrich Strate,DF4KV u.Hans-Peter Helfert,DL6MAA 4 Versionen: Pactor, Pactor-II, Pactor-III, Pactor-4 Pactor II,III und 4 lizenzpflichtig (Fa. SCS) auch kommerziell im Einsatz Datenkompression MixW kann nur Pactor 1 empfangen Spezielle Modems notwendig Bis 5,2kbit/s Datenrate Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8

39 Digitale Betriebsarten
SSTV (Slow Scan TV) Standbildübertragung auf KW Viele verschiedene Formate (ca. 50 derzeit) Kalibrierung der Soundkarte empfehlenswert Bildübertragung wie bei Fax Hohe Qualität erzielbar Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8

40 Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8
Links PSK31: MFSK: MT63: Olivia: WSJT: WSPR: HF-Fax: Hell: Operating Modes Sammlung: Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8

41 Digitale Betriebsarten
Linksammlungen: Funkamateur USB Transceiver Interface: Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8

42 Digitale Betriebsarten
Vielen Dank für euer Interesse! Cap Wörth, Vortrag OE7AAI - Digitale Betriebsarten – 30 Jahre FIRAC in OE8
