1
Q-Codes und Betriebsabkürzungen im Amateurfunk
Amateurfunk Lehrgang
2
In Telegrafie- und Fernschreib-Betriebsarten werden Betriebsabkürzungen und Q-Codes verwendet um den Betriebsablauf zu vereinfachen und den Informationsgehalt je Zeiteinheit zu optimieren. Amateurfunk Lehrgang
3
Betriebsabkürzungen DX = Funkverbindung die außergewöhnlich weite Entfernungen überbrückt - Auf Kurzwelle außerhalb von Europa - Auf UKW größer 500 km Amateurfunk Lehrgang
4
Betriebsabkürzungen TX = Sender (Transmitter)
RX = Empfänger (Receiver) Amateurfunk Lehrgang
5
Betriebsabkürzungen CW (continuous wave, Telegrafie) Continuous wave bezeichnet eine frühe Art der Funkübertragung bei der ein unmoduliertes Trägersignal an- und ausgeschaltet wird. Amateurfunk Lehrgang
6
Betriebsabkürzungen (CW)
CQ = Allgemeiner Anruf (seek you, suche dich) PSE = please, bitte K = kommen DE = für, von de ist ein lateinisches Wort für „ab“, „weg“ und in ähnlicher Bedeutung („von“) auch in mehreren romanischen Sprachen vorhanden. DL = Deutschland ( DL 9 AO ) Amateurfunk Lehrgang
7
Betriebsabkürzungen (CW)
R = received, richtig empfangen, richtig, roger BK = Signal zur Unterbrechung der Sendung MSG = Mitteilung, MESSAGE Amateurfunk Lehrgang
8
Beispiel für einen Anruf in Telegrafie
CQ DL CQ DL DE K2WEU PSE K Allgemeiner Anruf an Stationen aus Deutschland von K2WEU bitte kommen. Amateurfunk Lehrgang
9
Beispiel für einen Anruf in Telegrafie
CQ CQ CQ de DO1LEN DO1LEN pse k Amateurfunk Lehrgang
10
Q-Code Der Q-Code (auch Q-Gruppen oder Q-Schlüssel; engl.: Q code) wird von Funkdiensten zur effizienten und eindeutigen Übertragung von Standard-Nachrichten verwendet. Ursprünglich für die Morsetelegrafie entwickelt, werden Q-Codes aber auch in anderen Betriebsarten verwendet, z. B. im Amateurfunk. Amateurfunk Lehrgang
11
Q-Code Die heute üblichen Q-Codes wurden 1912 von der International Radiotelegraph Convention eingeführt und im Laufe der Zeit auf über 250 Schlüssel erweitert. Jeder Schlüssel besteht aus drei Buchstaben, deren erster immer ein Q ist; dies wurde so gewählt, um Verwechselungen mit anderen Wörtern auszuschließen, da Q ein relativ seltener Buchstabe ist. Amateurfunk Lehrgang
12
Q-Guppe Q R Q ? Amateurfunk Lehrgang
13
Wichtige Q-Codes aus dem Fragenkatalog
QRV QRM QTH QRK QRT QRZ QSL QRO QSO QRX QRN QSB QSY QRP Amateurfunk Lehrgang
14

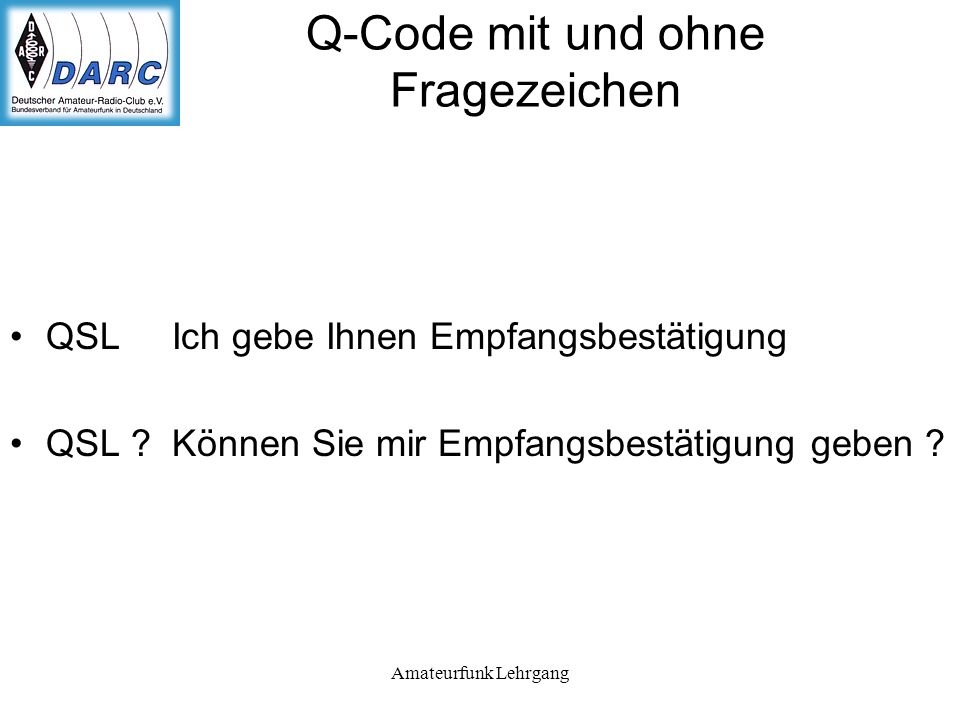

Q-Code mit und ohne Fragezeichen
QSL Ich gebe Ihnen Empfangsbestätigung QSL ? Können Sie mir Empfangsbestätigung geben ? Amateurfunk Lehrgang
15
Amateurfunk Lehrgang
