1 1 GG45 FAQ Nexans / KSI Martin Rottmann Dipl.-Wirt.Ing. Gebietsverkaufsleiter Mitte Nexans Cabling Solutions

2 2 GG45 FAQ Nexans / KSI Produktionsstätten in 30 Ländern und Vertretungen in 65 Ländern Mitarbeiter weltweit 7,4 Milliarden Gesamtumsätze in 2007 umfassende Kenntnis nationaler und internationaler Standards Über Nexans

3 3 GG45 FAQ Nexans / KSI Nexans Cabling Solution - NCS NCS Produktportfolio: Kupfer Systemlösungen (LANmark) F/O Systemlösungen (LANmark) Managementsysteme (LANsense) Schulungen Visio Network-Planungstools

4 4 Nexans Cabling Solutions GG45 – Status Quo + News Beantwortung häufig gestellter Fragen (FAQs) zum GG45

5 5 GG45 FAQ Nexans / KSI FAQ 1...stößt direkt zum Kern vor: Wie funktioniert eigentlich der GG45 und welchen Nutzen bringt er mir?

6 6 GG45 FAQ Nexans / KSI 8 Kontakte 100% RJ45 kompatibel 2 neue Kontaktpaare für Klasse F /Fa Anwendungen Schaltmechanismus nur 8 Kontakte gleichzeitig 2 Paare oben 2 Paare unten 1000 MHz 4 Paare oben 500 MHz oder 1,2/7,8 und 2 neue Paare 1,2/7,8 und 3,6/4,5 GG45 - how it works

7 7 GG45 FAQ Nexans / KSI Acht RJ45 Kontakte 100% Klasse D/E/Ea rückwärtskompatibel Vier zusätzliche GG45 Kontakte für Klasse F/ Fa Das GG45 Interface GG45 - how it works

8 8 GG45 FAQ Nexans / KSI Das GG45 Interface Der Kat.7 Switch GG45 - how it works

9 9 GG45 FAQ Nexans / KSI Wie funktioniert die Umschaltung ? GG45 - how it works

10 10 GG45 FAQ Nexans / KSI RJ45 Modus RJ45 Kontakte 36, 45 aktiv Klasse F Kontakte sind aktiv, werden jedoch nicht benötigt High Speed Modus Stecker betätigt Schalter RJ45 Kontakte 36, 45 werden geerdet Nur die äußeren Paare sind aktiv für Klasse F Übertragungen PIMF 2+4 PIMF 1+3 PIMF 2+4 PIMF 1+3 Geerdete Kontakte Aktive Kontakte im RJ45 GG45 - how it works

11 11 GG45 FAQ Nexans / KSI Überprüfung der mechanischen Performance durch ein unabhängiges Institut (Delta) Schalterperformance: max. Abnutzung nach 1500 Steckzyklen (Kat.7 Stecker) beträgt 9.45 m Kontaktleistung: keine gravierende Beeinflussung der RJ45 Steckzyklen auf Kat.7 Leistung Keine Plastikrückstände auf Kat.7 Kontakten Mechanical Performance of Switch Insertion cycles mOhm Contact Resitance on Cat.6 contacts Contact Resitance on Cat.7 contacts Limit GG45 - how it works

12 12 GG45 FAQ Nexans / KSI Die GG45 Rückwärtskompatibilität bedeutet RJ45 kompatibel: > mechanisch (nimmt RJ45 Stecker auf) > elektrisch (unterstützt Cat.5 - Cat.6a Anwendungen) Vorteil: > Weitere Nutzung vorhandener Patchkabel > Unproblematische Anbindung an vorhandenes aktives Equipment Keine TEUREN SPEZIALKABEL erforderlich für heutige RJ45 Anbindungen – trotz 1000MHz Class Fa Option! Vorteil: RJ45 Kompatibilität

13 13 GG45 FAQ Nexans / KSI FAQ 2...wird (leider) immer noch gestellt...: Ist der GG45 eigentlich genormt? FAQs zum Thema GG45

14 14 GG45 FAQ Nexans / KSI Komponenten Standards: IEC (rückwärtskompatibel) –Ratifizierung am PAS (nicht rückwärtskompatibel) –Ratifizierung am 23. November 2001 Ausgewählt als Steckverbinder für Klasse F Klasse F System Standard ISO/IEC 11801:2002 –Ratifizierung im August 09/02 GG45 setzt Standards

15 15 GG45 FAQ Nexans / KSI »Tabelle 28 in Klausel 10 definiert die zu verwendenden Steckverbinder Mechanische MerkmaleAnforderungen Komponenten oder Test-Standard Physikalische Abmessungen (nur bei Telekom- munikations-Outlets) Kategorie 5 ungeschirmt Anschlussmaße und Messung IEC Kategorie 5 geschirmt Anschlussmaße und Messung IEC Kategorie 6 ungeschirmt Anschlussmaße und Messung IEC Kategorie 6 geschirmt Anschlussmaße und Messung IEC Kategorie 7 geschirmt Anschlussmaße und Messung IEC GG45 GG45 in ISO 11801

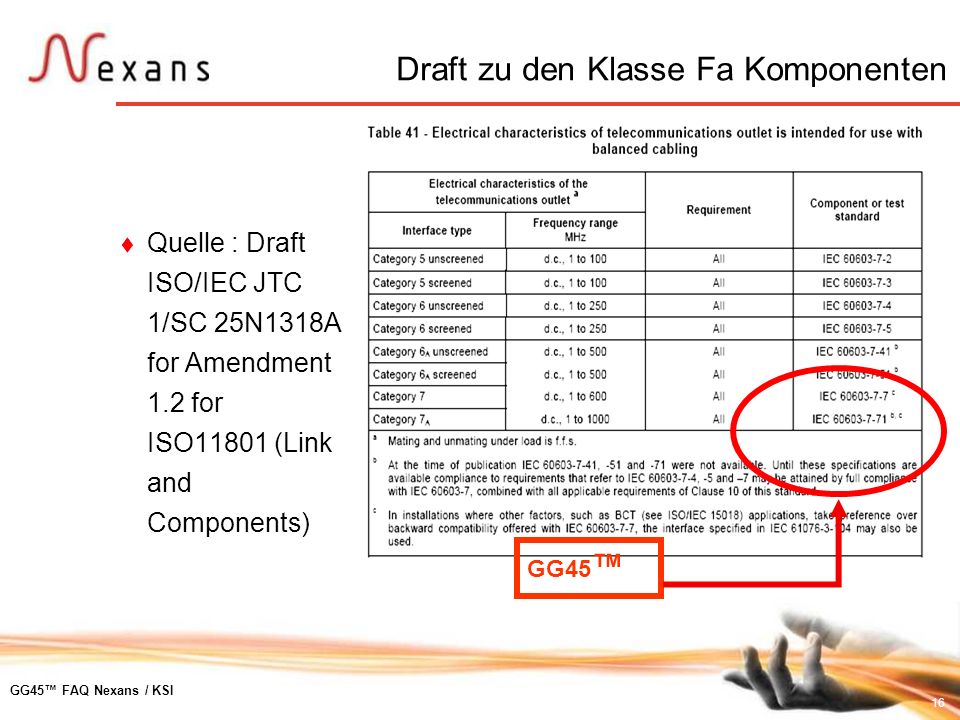

16 16 GG45 FAQ Nexans / KSI Draft zu den Klasse Fa Komponenten Quelle : Draft ISO/IEC JTC 1/SC 25N1318A for Amendment 1.2 for ISO11801 (Link and Components) GG45

17 17 GG45 FAQ Nexans / KSI FAQ 3...beschäftigt sich mit der Vergangenheit: Hat der Investitionsschutz von GG45 in der Vergangenheit funktioniert? FAQs zum Thema GG45

18 18 GG45 FAQ Nexans / KSI ACR im Vergleich NEXT [dB] ISO te Ausgabe Attenuation Channel Klasse E ISO11801 New Amendment Klasse E NEXT GG45 Dämpfung GG45 NEXT ISO11801 New Amendment Klasse E Relaxed NEXT Klasse E TSB- 155 IEC GG45 TM 10GBase-T...schon ein Rückblick ;-) Frequenz [MHz]

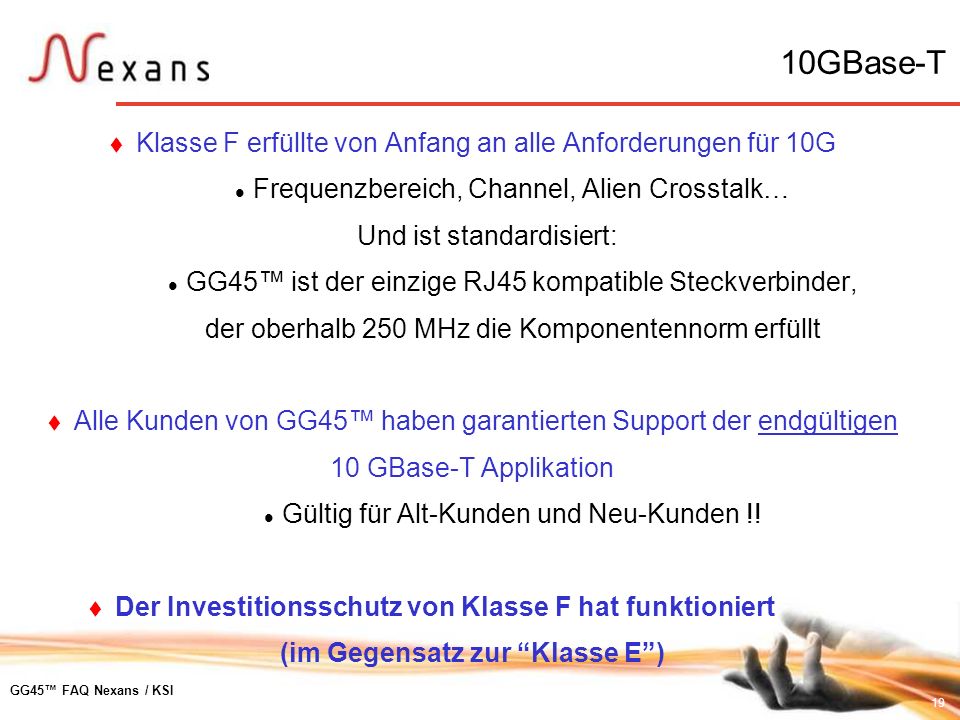

19 19 GG45 FAQ Nexans / KSI Klasse F erfüllte von Anfang an alle Anforderungen für 10G Frequenzbereich, Channel, Alien Crosstalk… Und ist standardisiert: GG45 ist der einzige RJ45 kompatible Steckverbinder, der oberhalb 250 MHz die Komponentennorm erfüllt Alle Kunden von GG45 haben garantierten Support der endgültigen 10 GBase-T Applikation Gültig für Alt-Kunden und Neu-Kunden !! Der Investitionsschutz von Klasse F hat funktioniert (im Gegensatz zur Klasse E) 10GBase-T

20 20 GG45 FAQ Nexans / KSI Darüberhinaus unterstützt GG45 auch im slow modus noch 10Base-T / Class Ea –Patentierte RJ45 Kompensationstechnik von Nexans –Beispiel eines kurzen Permanent Links, gemessen nach Cat.6a 10GBase-T

21 21 GG45 FAQ Nexans / KSI Störleistungsunterdrückung GG45 Keine Alien NEXT Messungen erforderlich ISO11801 Amend.1 macht Alien NEXT Messungen abhängig von Coupling Attenutation (CA): wenn CA Anforderung erfüllt ist, dann ist Alien Next met by design CA von 56dB entspricht ca. 10 dB Reserve ISO11801 Amend.1: If coupling attenuation for class E A or F channels is better than 90-20log(f) ….then PSANEXT and PS AACR-F are met by design.

22 22 GG45 FAQ Nexans / KSI Fa Störleistungsunterdrückung

23 23 GG45 FAQ Nexans / KSI FAQ 4...beschäftigt sich mit der Zukunft: Welchen Investitionsschutz bietet GG45 heute noch? FAQs zum Thema GG45

24 24 GG45 FAQ Nexans / KSI New LAN Standards für Class Ea und Class Fa Class Ea geht von 250 MHz nach 500MHz Class Fa geht von 600 MHz nach 1000MHz Die neue Oberklasse: Fa

25 25 GG45 FAQ Nexans / KSI GG45 – the next Generation Neu: das LANmark 7a System 2-in-1 Buchse: Rückwärts kompatibel (RJ45 Modus) Support künftiger 40 Gig Anwendungen (GG45 Modus) Support: von Energy Efficient Ethernet Doppelte Bandbreite bei halbem Nebensprechen (Vergleich mit Class Ea) LANmark 7a

26 26 GG45 FAQ Nexans / KSI GG45 und Klasse Fa Klasse Fa Performance ist bestätigt durch unabhängiges Messinstitut 4 Connector Channel Konfiguration Alle 4 Verbindungspunkte mit schaltbarem GG45

27 27 GG45 FAQ Nexans / KSI Doppelte Bandbreite -halbes Nebensprechen

28 28 GG45 FAQ Nexans / KSI Shannon Kapazität das LANmark-7a System liefert eine Shannon Kapazität von 52 Gbps Übereinstimmende Resultate verschiedener internationaler Nexans Study Groups – aber auch externer Untersuchungen * LANmark Channels have headroom built in to deliver extra capacity above minimal requirements from standards

29 29 GG45 FAQ Nexans / KSI das Diagramm zeigt Kapazität je Paar und Frequenz Bestätigt 13G je Paar x 4 = 52 Gbps Kapazität sogar > 60GBps das Pennstate Modell 8 Shannon Capacity Calculation CAT-7a 100m Optimum BW?1.8GHz N0=-165dBm/Hz, P t =+10dBm MHz Gbits/s NEXT, FEXT and Echo cancelled by 50,42,53dB Capacity Water-filling bound Single carrier bound MHz Gbits/s NEXT, FEXT and Echo cancelled by 50,42,53dB Capacity Water-filling bound Single carrier bound MHz Gbits/s Bkgd noise only Capacity Water-filling bound Single carrier bound MHz Gbits/s Bkgd noise only Capacity Water-filling bound Single carrier bound 13Gbps je Paar bei 1GHz

30 30 GG45 FAQ Nexans / KSI wann kommt 40GBase-T? eine Einschätzung der ComConsult Research Dr. Kauffels im ComConsult Netzwerk Insider Jan/2009: Der GG45-Stecker passt zu Cat 7A-Kabeln. Der ANEXT-Wert ist sensationell. (mit Bezug auf LANmark-7A) Bis vor Kurzem konnte niemand sagen, ob eine 40 Gig Variante auch auf Twisted Pair möglich ist. Das hat sich mittlerweile geändert, es wird definitiv 40 GBASE-T geben. 40 GBASE-T wird ab 2009 von der Standardisierung aufgenommen, es gibt schon passende Kabel und Stecker, das geht dann schnell.

31 31 GG45 FAQ Nexans / KSI FAQ 5...beschäftigt sich mit der Zukunft: GG45 unterstützt also 40Gig – lässt sich der Headroom auch anders nutzen? FAQs zum Thema GG45

32 32 GG45 FAQ Nexans / KSI Wie kann ein Kat. 7a Verkabelungssystem zur Green-IT beitragen ? Themen sind hier natürlich Bleifreiheit, Übereinstimmung mit ROHS, umweltfreundliche Verpackung etc.....also Themen, die nichts mit der Performance zu tun haben... IT = Stromverbrauch = CO² Ausstoß = KOSTEN! Zwischen dem Stromverbrauch und der Performance gibt es einen Zusammenhang: die ACR Werte einer Verkabelung bestimmen den Grad der benötigten Chip Komplexität das hohe ACR der Kat.7a gestattet eine geringere Chip Komplexität und damit neue Chip Designs mit geringerem Strom Verbrauch! Green Cabling ?

33 33 GG45 FAQ Nexans / KSI Green Cabling – Beispiel: 10G zum Herausrechnen von Echo, NEXT, und FEXT werden rund 40% des Stromverbrauchs benötigt 10G wurde auf Basis des Cat.6a ACR entwickelt; bei Zugrunde- legung der Cat.7a Performance könnten bis zu 40% des Stromver-brauchs potentiell gesenkt werden! 40%

34 34 GG45 FAQ Nexans / KSI Next Generation Initiatives (IEEE) Initiativen für Neue Applikationen werden vorangetrieben durch –die Ziele des Energy Efficient Ethernet (EEE) –U.S. Federal Executive Order –U.S. Green Building Council (USGBC) Ziele: –Senkung des Stromverbauchs –Senkung der Latenzzeiten Cat.7a bestens geeignet diese Ziele zu unterstützen –Cat.7a ist grüner als Cat.6A Nur, wer heute nach Cat.7 /7a verkabelt, kann später seine Energiekosten durch den Einsatz von Energy Efficient Ethernet Aktivkomponenten senken!

35 35 GG45 FAQ Nexans / KSI FAQ 6...interessiert Planer und Installateure:...mit welchen Geräten kann man den GG45 im Feld messen FAQs zum Thema GG45

36 36 GG45 FAQ Nexans / KSI GG45 Feldmessung GerätAdapterLimit LANTEK 7/7G X ISO F 600 / EN F600 Chan LANTEK 7/7GN ISO F 600 / EN F 600 Perm WIRESCOPE PRON2644A-106ISO11801 PL Class F WIRESCOPE PRON2644A-107ISO11801 CH Class F DTX-1800DTX-CHA012SISO11801 CH Class F

37 37 GG45 FAQ Nexans / KSI FAQ 7 gestellt von der Mehrheit der IT-Endscheider: Alles eine Kostenfrage: vielleicht doch besser erst Kat.7 Kabel verlegen mit RJ45 Buchsen? FAQs zum Thema GG45

38 38 GG45 FAQ Nexans / KSI Cat Mix + Match...späteres Upgrade? Kostenverteilung Erstinstallation Standard Verkabelung in D: Kat.7 Kabel und Kat.6 Buchsen

39 39 GG45 FAQ Nexans / KSI Cat Mix + Match...späteres Upgrade? Kostenverteilung Upgrade der Buchse Ein Upgrade /Austausch kostet noch mal 60% der Erstinstallation Kostenverteilung bei späterem Upgrade

40 40 GG45 FAQ Nexans / KSI GG45 vs. Cat Mix & Match Eine sofortige GG45 Verkabelung kostet ca. 40 % mehr... GG erspart die Kosten eines späteren Buchsen-Upgrades...keine Ausfallzeiten durch Neumontage...stellt sofort mehr Performance zur Verfügung

41 41 GG45 FAQ Nexans / KSI Performance Vergleich: AWG22/RJ45 vs. GG45 2 Connector Channel 2m-90m-2m Class FA LIMIT Att LM7A 1200 NEXT AWG Att AWG Att EA LM7A 1200 ATT EA LM7A 1500 NEXT EA LM7A 1200 NEXT EA LM7A 1500 NEXT LM7A 1200 Att NCS1200 Performancegewinn durch Cat 7 Steckverbinder: 20dB Performancegewinn durch gutes Cat7 Kabel: 3.5dB...und: Nur mit einer durchgängen Class Fa Verkabelung läßt sich die Güte der Links im hohen Frequenzbereich messen! Bei Cat.7 Kabel + RJ45 Links bleibt die Performance oberhalb Cat.6a im Dunkeln

42 42 GG45 FAQ Nexans / KSI FAQ 8...von denen, die noch mehr in die Zukunft schauen: Wann kommen aktive Geräte mit GG45Interface ? FAQs zum Thema GG45

43 43 GG45 FAQ Nexans / KSI Kooperation Nexans/BelStewart Gegenstand der Kooperation Entwicklung von Kat.7 Leiterplatten-Modulen für Aktiv- Gerätehersteller (8 Kontakte) Entwicklung und Produktion von Low-Cost Kat7 Steckern Sicherstellung der Interoperabilität zwischen den Produktreihen Produktion und Vermarktung der Produkte erfolgt unabhängig Bild: LANmark-7a GG45 8c

44 44 GG45 FAQ Nexans / KSI GeplantReal Schritt 1: Klasse F Standard wird veröffentlicht Schritt 2: Produkte sind verfügbar Schritt 3: Marktakzeptanz /6 Schritt 4: Anwendungsstandards erscheinen Schritt 5: Aktive Geräte erscheinen2012? Roadmap Cat.7 Ach, daß der Mensch so häufig irrt und nie recht weiß, was kommen wird. W. Busch

45 45 GG45 FAQ Nexans / KSI Next Generation 10G Switche SMC Networks wird 2009 sein Angebot an 10G-Switches ausweiten und um einen 10G-Switch mit 24 Ports für Kupfernetze (Cat 7) ergänzen.

46 46 GG45 FAQ Nexans / KSI Zusammenfassung GG45 hat eine steigen Marktakzeptanz 2 in 1 Design spart Kosten (Patchcords, späteres Buchsen-Upgrade...) Investitionschutz von GG45 hat funktioniert Messtechnische Überprüfung des Links oberhalb Cat.6a Unterstützung künftiger 40G Protokolle Unterstützung künftiger Energy Efficient Ethernet Komponenten zur Senkung der Energie Kosten Entwicklung aktiver Geräte mit GG45 Interface wird unterstützt

47 47 GG45 FAQ Nexans / KSI Danke für Ihre Aufmerksamkeit! Weitere Informationen unter
