1 DYN TEST –Control Systems -Probleme beim Auslesen-

2 2 05.04.2014 Übersicht 1.Anschluss USB Kabel am Notebook/PC 2.Test -System Info- 3.Mögliche Fehler 4.Fragen info@cpk-automotive.com

3 3 05.04.2014 1. Anschluss USB Kabel a)PC komplett hochfahren lassen, ohne dass das USB Kabel angeschlossen ist b)USB Kabel mit PC verbinden (am Besten nur einen Port aussuchen!) Treiber wird automatisch gefunden c)Terminal Starten d)Datenkabel mit USB verbinden e)Zündung an Auslesen sollte möglich sein info@cpk-automotive.com

4 4 05.04.2014 2. Test -System Info - a)Kommunikation Herstellen b)CPK Terminal öffnen b)Pfad Setup – ControlBox – System Info info@cpk-automotive.com

5 Daten roter Kosten vorhanden: a)Seriennummer (nicht 0) b)Versionsnummer c)Datum Uhrzeit (nicht 00:00:00) Fazit: Auslesen ist möglich 5 05.04.2014 2. Test -System Info - info@cpk-automotive.com

6 6 05.04.2014 3. Mögliche Fehler a)Keine Kommunikation / Error 21 b)Fehlender USB Treiber c)Microsoft Update d)Ältere Software (CPK-Terminal) info@cpk-automotive.com

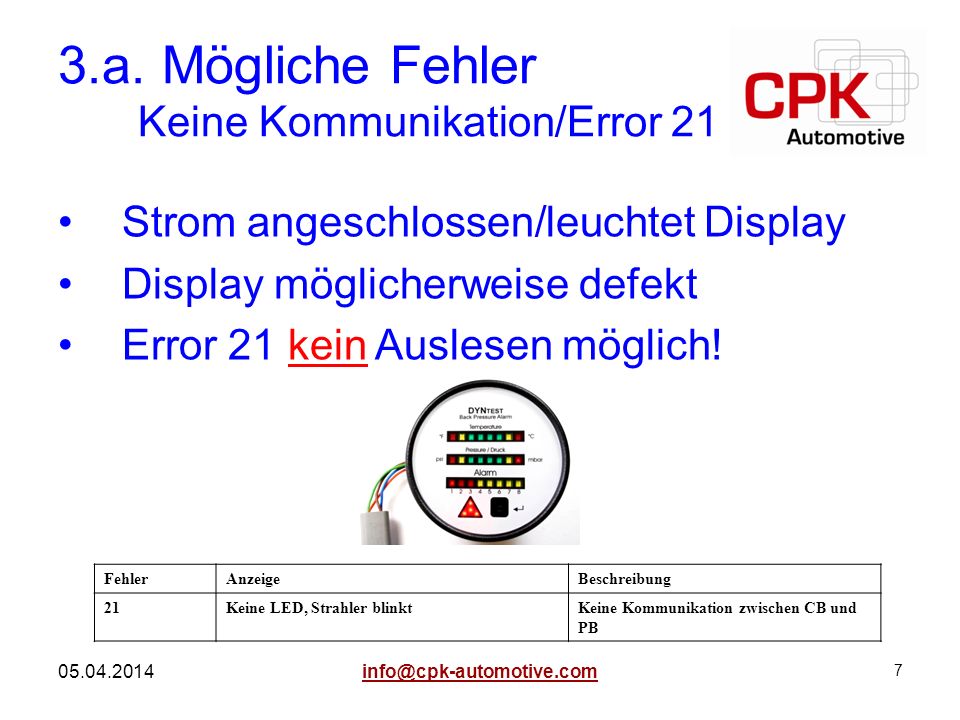

7 7 05.04.2014 3.a. Mögliche Fehler Keine Kommunikation/Error 21 Strom angeschlossen/leuchtet Display Display möglicherweise defekt Error 21 kein Auslesen möglich! FehlerAnzeigeBeschreibung 21Keine LED, Strahler blinktKeine Kommunikation zwischen CB und PB info@cpk-automotive.com

8 8 05.04.2014 1.Start/Systemsteuerung 2.System 3.Gerätemanager/ Hardware 4.Anschlüsse/Serielle Schnittstelle 5.Treiberanbieter: FTDI Treiber Version 2.4.6.0 3.b. Mögliche Fehler Fehlender USB Treiber info@cpk-automotive.com

9 9 3.b. Mögliche Fehler Fehlender USB Treiber 1 2 3 4 5

10 10 05.04.2014 3.b. Mögliche Fehler Fehlender USB Treiber Com Port manuell einstellen info@cpk-automotive.com

11 11 05.04.2014 3.c Mögliche Fehler Microsoft Update a)Können den Treiber gegebenenfalls blockieren/ bzw. nicht mehr zulassen b)Können die Ursache für Fehler im Terminal sein c)Können die Kommunikation beeinflussen info@cpk-automotive.com

12 12 05.04.2014 Wenn eine ältere DYNTEST Software auf neue Notebooks/PCs installiert wird, kann unter Umständen das Auslesen nicht möglich sein. Abhilfe schafft eine Deinstallation vom Administrator und die Installation der neusten Software!!! 3.d. Mögliche Fehler Ältere Software (CPK Terminal) info@cpk-automotive.com

13 Fragen!!!
